Il vostro trapano a colonna è consegnato completo dentro ad un cartone.
Sballatelo con cura e verificate che non manchi nulla e che non ci sia niente
di danneggiato.
Nel caso fossero presenti parti difettose o rovinate non utilizzarle per non
compromettere l'efficienza e la sicurezza dell'utensile. Rivolgersi ad un centro
assistenza autorizzato per la sostituzione dei particolari difettosi.
Per rendere perfettamente funzionante il trapano devono essere montati vari
particolari, per i quali viene data una dettagliata spiegazione nel seguito.
Si consiglia di leggere attentamente le istruzioni di montaggio e di seguirle
alla lettera.

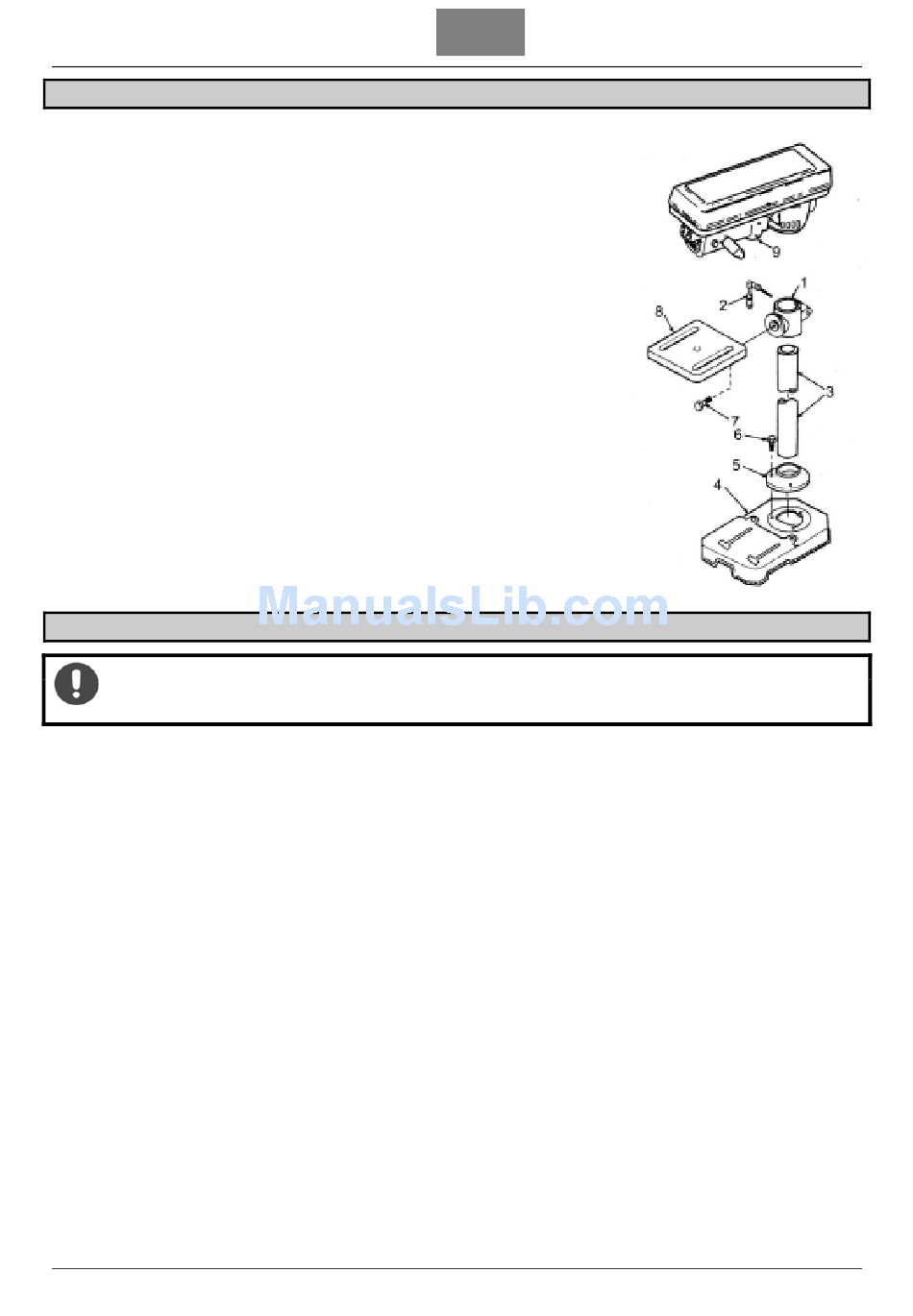

Nell'imballo del trapano a colonna sono contenuti:
1. Supporto del piano
2. Leva fissaggio supporto piano
3. Colonna
4. Base
5. Supporto colonna
6. Vite esagonale M8x20
7. Vite fissaggio inclinazione piano
8. Piano
9. Testa
AVVERTENZA: PER LA VOSTRA SICUREZZA, COLLEGATE IL TRAPANO ALLA RETE E
FATELO FUNZIONARE SOLO DOPO AVER LETTO ATTENTAMENTE IL MANUALE E
AVERLO ASSEMBLATO COMPLETAMENTE.
1. Inserite i bulloni M8x20 in ogni foro attraverso il supporto della colonna e la base, e stringeteli con una
chiave.
2. Fate scorrere il piano / supporto nella colonna.
3. Inserite la leva di fissaggio dal lato sinistro nel supporto del piano e stringete a mano.
4. Posizionate la testa sulla colonna e fatela scorrere il più possibile. Allineate la testa con il piano e la base.
Usando una chiave esagonale da 4 mm a L, stringete le viti di fissaggio della testa.
5. Avvitate le manopole nei fori zigrinati nel mozzo e stringete.
6. Pulite il foro conico del mandrino. Pulite la testa del mandrino con uno straccio pulito. Spingete il mandrino
nella sede del porta mandrino il più possibile. Picchiettate leggermente la testa del mandrino con un pezzo
di legno per assicurarvi che sia correttamente installato nel porta-mandrino.
7. Inserite la vite a testa orientabile M5x12 nel foro posizionato nella protezione e attaccate il pomello,
ruotandolo fino a stringerlo.
8. Scegliete la velocità di foratura, e posizionate la cinghia nella posizione corretta per ottenere la velocità
desiderata. Allentate la manopola di tensionamento e fate girare il motore in senso antiorario per
tensionare la cinghia.
9. Stringete il pomello di regolazione del tensionamento della cinghia.
