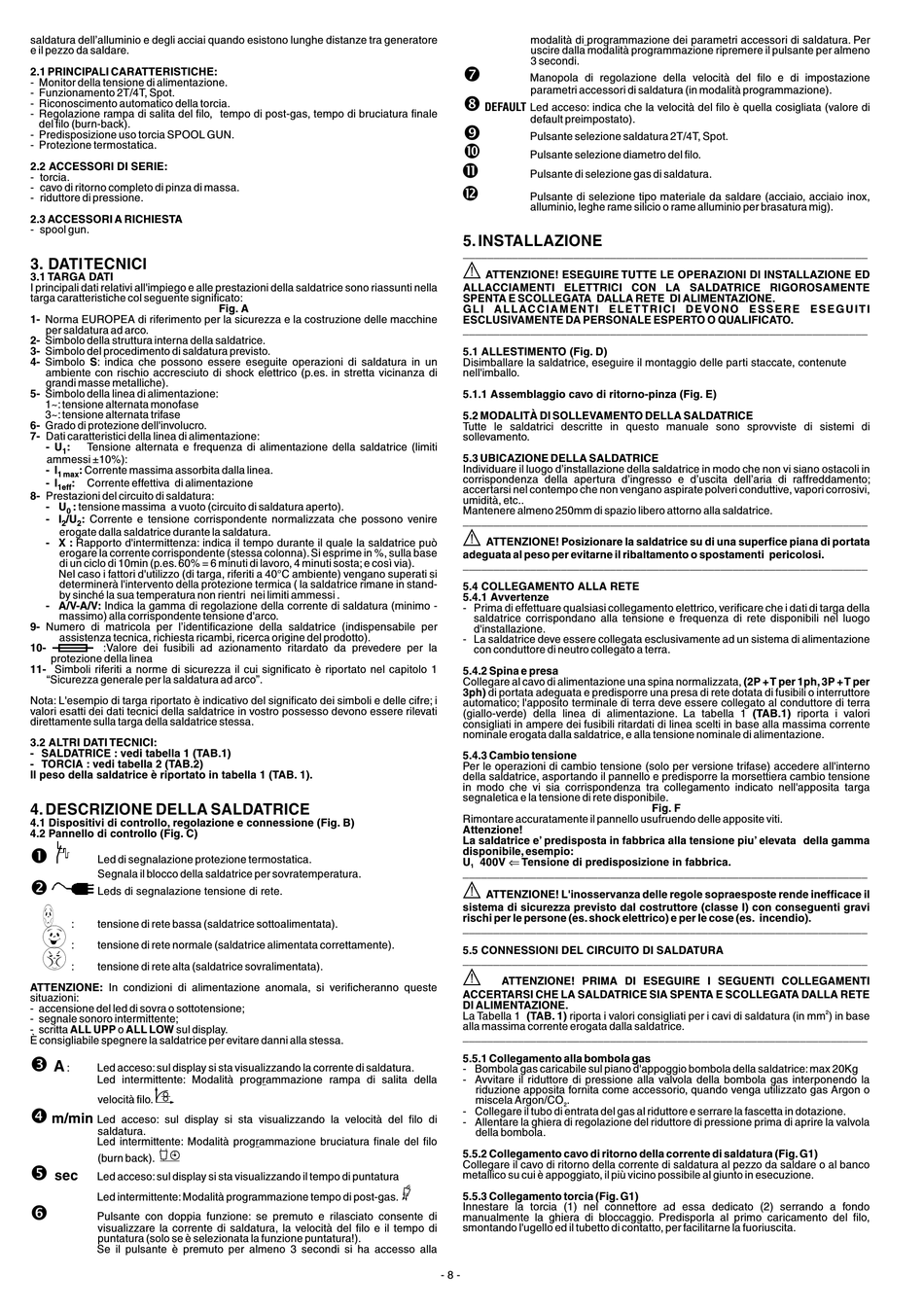

saldatura dell'alluminio e degli acciai quando esistono lunghe distanze tra generatore
e il pezzo da saldare.
2.1 PRINCIPALI CARATTERISTICHE:
- Monitor della tensione di alimentazione.
- Funzionamento 2T/4T, Spot.
- Riconoscimento automatico della torcia.
- Regolazione rampa di salita del filo, tempo di post-gas, tempo di bruciatura finale
del filo (burn-back).
- Predisposizione uso torcia SPOOL GUN.
- Protezione termostatica.
2.2 ACCESSORI DI SERIE:
- torcia.
- cavo di ritorno completo di pinza di massa.
- riduttore di pressione.
2.3 ACCESSORI A RICHIESTA
- spool gun.

3. DATI TECNICI

3.1 TARGA DATI
I principali dati relativi all'impiego e alle prestazioni della saldatrice sono riassunti nella
targa caratteristiche col seguente significato:
1- Norma EUROPEA di riferimento per la sicurezza e la costruzione delle macchine
per saldatura ad arco.
2- Simbolo della struttura interna della saldatrice.
3- Simbolo del procedimento di saldatura previsto.
4- Simbolo S: indica che possono essere eseguite operazioni di saldatura in un
ambiente con rischio accresciuto di shock elettrico (p.es. in stretta vicinanza di
grandi masse metalliche).
5- Simbolo della linea di alimentazione:
1~: tensione alternata monofase
3~: tensione alternata trifase
6- Grado di protezione dell'involucro.
7- Dati caratteristici della linea di alimentazione:
- U : Tensione alternata e frequenza di alimentazione della saldatrice (limiti
1
ammessi ±10%):
- I : Corrente massima assorbita dalla linea.
1 max
- I : Corrente effettiva di alimentazione
1eff
8- Prestazioni del circuito di saldatura:
- U : tensione massima a vuoto (circuito di saldatura aperto).
0
- I /U : Corrente e tensione corrispondente normalizzata che possono venire
2 2
erogate dalla saldatrice durante la saldatura.
- X : Rapporto d'intermittenza: indica il tempo durante il quale la saldatrice può
erogare la corrente corrispondente (stessa colonna). Si esprime in %, sulla base
di un ciclo di 10min (p.es. 60% = 6 minuti di lavoro, 4 minuti sosta; e così via).
Nel caso i fattori d'utilizzo (di targa, riferiti a 40°C ambiente) vengano superati si
determinerà l'intervento della protezione termica ( la saldatrice rimane in stand-
by sinché la sua temperatura non rientri nei limiti ammessi .
- A/V-A/V: Indica la gamma di regolazione della corrente di saldatura (minimo -
massimo) alla corrispondente tensione d'arco.
9- Numero di matricola per l'identificazione della saldatrice (indispensabile per
assistenza tecnica, richiesta ricambi, ricerca origine del prodotto).
10- :Valore dei fusibili ad azionamento ritardato da prevedere per la
protezione della linea
11- Simboli riferiti a norme di sicurezza il cui significato è riportato nel capitolo 1
"Sicurezza generale per la saldatura ad arco".
Nota: L'esempio di targa riportato è indicativo del significato dei simboli e delle cifre; i
valori esatti dei dati tecnici della saldatrice in vostro possesso devono essere rilevati
direttamente sulla targa della saldatrice stessa.
3.2 ALTRI DATI TECNICI:
- SALDATRICE : vedi tabella 1 (TAB.1)
- TORCIA : vedi tabella 2 (TAB.2)
Il peso della saldatrice è riportato in tabella 1 (TAB. 1).

4. DESCRIZIONE DELLA SALDATRICE

4.1 Dispositivi di controllo, regolazione e connessione (Fig. B)
4.2 Pannello di controllo (Fig. C)
Œ
Led di segnalazione protezione termostatica.
Segnala il blocco della saldatrice per sovratemperatura.

Leds di segnalazione tensione di rete.
-
: tensione di rete bassa (saldatrice sottoalimentata).
.
: tensione di rete normale (saldatrice alimentata correttamente).
/
: tensione di rete alta (saldatrice sovralimentata).
ATTENZIONE: In condizioni di alimentazione anomala, si verificheranno queste
situazioni:
- accensione del led di sovra o sottotensione;
- segnale sonoro intermittente;
- scritta ALL UPP o ALL LOW sul display.
È consigliabile spegnere la saldatrice per evitare danni alla stessa.
Ž
A
: Led acceso: sul display si sta visualizzando la corrente di saldatura.
Led intermittente: Modalità programmazione rampa di salita della
velocità filo.

m/min
Led acceso: sul display si sta visualizzando la velocità del filo di
saldatura.
Led intermittente: Modalità programmazione bruciatura finale del filo
(burn back).

sec
Led acceso: sul display si sta visualizzando il tempo di puntatura
Led intermittente: Modalità programmazione tempo di post-gas.
‘
Pulsante con doppia funzione: se premuto e rilasciato consente di
visualizzare la corrente di saldatura, la velocità del filo e il tempo di
puntatura (solo se è selezionata la funzione puntatura!).
Se il pulsante è premuto per almeno 3 secondi si ha accesso alla
Fig. A
modalità di programmazione dei parametri accessori di saldatura. Per
uscire dalla modalità programmazione ripremere il pulsante per almeno
3 secondi.
’
Manopola di regolazione della velocità del filo e di impostazione
parametri accessori di saldatura (in modalità programmazione).
“
DEFAULT Led acceso: indica che la velocità del filo è quella cosigliata (valore di
default preimpostato).
”
Pulsante selezione saldatura 2T/4T, Spot.
•
Pulsante selezione diametro del filo.
Pulsante di selezione gas di saldatura.
Pulsante di selezione tipo materiale da saldare (acciaio, acciaio inox,
alluminio, leghe rame silicio o rame alluminio per brasatura mig).

5. INSTALLAZIONE

__________________________________________________________________
ATTENZIONE! ESEGUIRE TUTTE LE OPERAZIONI DI INSTALLAZIONE ED
ALLACCIAMENTI ELETTRICI CON LA SALDATRICE RIGOROSAMENTE
SPENTA E SCOLLEGATA DALLA RETE DI ALIMENTAZIONE.
G L I A L L AC C I A M E N T I E L E T T R I C I D E VO N O E S S E R E E S E G U I T I
ESCLUSIVAMENTE DA PERSONALE ESPERTO O QUALIFICATO.
__________________________________________________________________
5.1 ALLESTIMENTO (Fig. D)
Disimballare la saldatrice, eseguire il montaggio delle parti staccate, contenute
nell'imballo.
5.1.1 Assemblaggio cavo di ritorno-pinza (Fig. E)
5.2 MODALITÀ DI SOLLEVAMENTO DELLA SALDATRICE
Tutte le saldatrici descritte in questo manuale sono sprovviste di sistemi di
sollevamento.
5.3 UBICAZIONE DELLA SALDATRICE
Individuare il luogo d'installazione della saldatrice in modo che non vi siano ostacoli in
corrispondenza della apertura d'ingresso e d'uscita dell'aria di raffreddamento;
accertarsi nel contempo che non vengano aspirate polveri conduttive, vapori corrosivi,
umidità, etc..
Mantenere almeno 250mm di spazio libero attorno alla saldatrice.
__________________________________________________________________
ATTENZIONE! Posizionare la saldatrice su di una superfice piana di portata
adeguata al peso per evitarne il ribaltamento o spostamenti pericolosi.
__________________________________________________________________
5.4 COLLEGAMENTO ALLA RETE
5.4.1 Avvertenze
- Prima di effettuare qualsiasi collegamento elettrico, verificare che i dati di targa della
saldatrice corrispondano alla tensione e frequenza di rete disponibili nel luogo
d'installazione.
- La saldatrice deve essere collegata esclusivamente ad un sistema di alimentazione
con conduttore di neutro collegato a terra.
5.4.2 Spina e presa
Collegare al cavo di alimentazione una spina normalizzata, (2P + T per 1ph, 3P + T per
3ph) di portata adeguata e predisporre una presa di rete dotata di fusibili o interruttore
automatico; l'apposito terminale di terra deve essere collegato al conduttore di terra
(giallo-verde) della linea di alimentazione. La tabella 1 (TAB.1) riporta i valori
consigliati in ampere dei fusibili ritardati di linea scelti in base alla massima corrente
nominale erogata dalla saldatrice, e alla tensione nominale di alimentazione.
5.4.3 Cambio tensione
Per le operazioni di cambio tensione (solo per versione trifase) accedere all'interno
della saldatrice, asportando il pannello e predisporre la morsettiera cambio tensione
in modo che vi sia corrispondenza tra collegamento indicato nell'apposita targa
segnaletica e la tensione di rete disponibile.
Rimontare accuratamente il pannello usufruendo delle apposite viti.
Attenzione!
La saldatrice e' predisposta in fabbrica alla tensione piu' elevata della gamma
disponibile, esempio:
U 400V Ü Tensione di predisposizione in fabbrica.
1
__________________________________________________________________
ATTENZIONE! L'inosservanza delle regole sopraesposte rende inefficace il
sistema di sicurezza previsto dal costruttore (classe I) con conseguenti gravi
rischi per le persone (es. shock elettrico) e per le cose (es. incendio).
__________________________________________________________________
5.5 CONNESSIONI DEL CIRCUITO DI SALDATURA
__________________________________________________________________
ATTENZIONE! PRIMA DI ESEGUIRE I SEGUENTI COLLEGAMENTI
ACCERTARSI CHE LA SALDATRICE SIA SPENTA E SCOLLEGATA DALLA RETE
DI ALIMENTAZIONE.
La Tabella 1 (TAB. 1) riporta i valori consigliati per i cavi di saldatura (in mm ) in base
alla massima corrente erogata dalla saldatrice.
__________________________________________________________________
5.5.1 Collegamento alla bombola gas
- Bombola gas caricabile sul piano d'appoggio bombola della saldatrice: max 20Kg
- Avvitare il riduttore di pressione alla valvola della bombola gas interponendo la
riduzione apposita fornita come accessorio, quando venga utilizzato gas Argon o
miscela Argon/CO .
2
- Collegare il tubo di entrata del gas al riduttore e serrare la fascetta in dotazione.
- Allentare la ghiera di regolazione del riduttore di pressione prima di aprire la valvola
della bombola.
5.5.2 Collegamento cavo di ritorno della corrente di saldatura (Fig. G1)
Collegare il cavo di ritorno della corrente di saldatura al pezzo da saldare o al banco
metallico su cui è appoggiato, il più vicino possibile al giunto in esecuzione.
5.5.3 Collegamento torcia (Fig. G1)
Innestare la torcia (1) nel connettore ad essa dedicato (2) serrando a fondo
manualmente la ghiera di bloccaggio. Predisporla al primo caricamento del filo,
smontando l'ugello ed il tubetto di contatto, per facilitarne la fuoriuscita.
- 8 -
