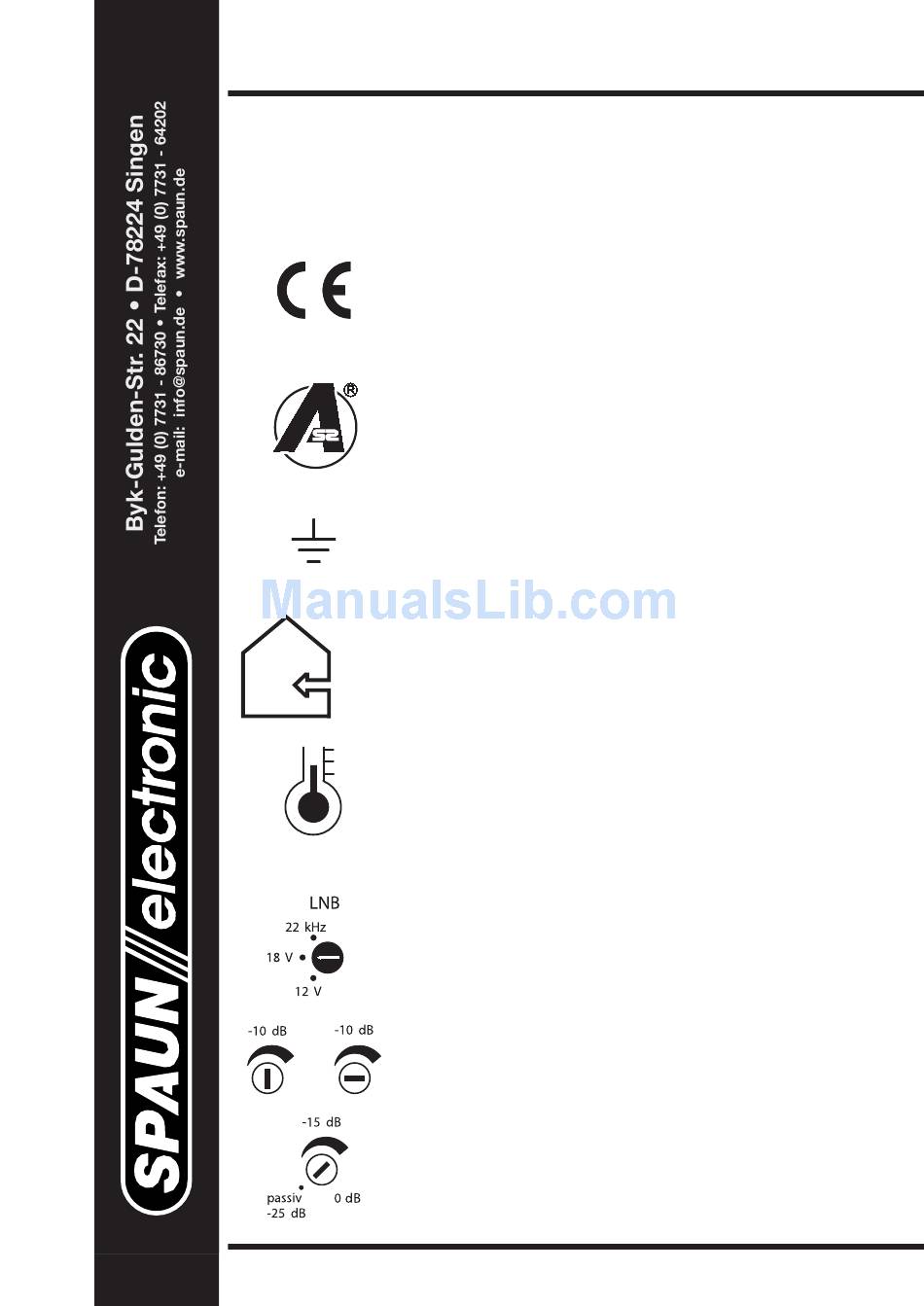

Technische Hinweise
zu den DiSEqC-Multiswitchen der Premium-Class
SMS 9962 NF und SMS 9982 NF sowie zu
den kaskadierbaren Multiswitchen SMK 99xx F
!
Technische Verbesserungen, Änderungen im Design und Irrtümer vorbehalten.
Mit der CE-Kennzeichnung bestätigt SPAUN die
Einhaltung der EMV-Anforderungen entsprechend
der EU Produktnorm EN 50083-2 und die
Einhaltung der Sicherheitsanforderungen ent-
sprechend der EU Produktnorm EN 50083-1.
Die Multiswitche erfüllen die erhöhten
Schirmungsmaß-Anforderungen gemäß
EN 50083-2, Güteklasse A.
Alle Komponenten sind zum Verbinden mit dem
Hauptpotentialausgleich mit einer Erdungsklemme
ausgestattet.
Wichtig: bitte nachfolgende Hinweise beachten!
Die Montage ist nur in trockenen Räumen und auf
nicht brennbarem Untergrund zulässig.
Netzgespeiste Geräte ausschließlich waagerecht
(Netzteil links oder rechts) montieren, um eine aus-
reichende Luftzirkulation zu erzielen.
Vorsicht bei Montage in Schalt- bzw. Zählerkästen !
Die zulässige Umgebungstemperatur beträgt:
-20° C ... +50° C.
Die richtige LNB-Fernspeisespannung einstellen.
Zur Inbetriebnahme die Eingangspegel für jede
SAT-ZF-Ebene ggf. angleichen.
Terrestrischen Eingangspegel anpassen
bzw. Terrestrik passiv schalten.
104990/10.04
