Panasonic WV-CK2020 Operating Instructions Manual

Panasonic operating instructions color monitor wv-ck2020
Hide thumbs Also See for WV-CK2020:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual See also: Operating Instructions

Color Monitor

WV-CK2020
Before attempting to connect or operate this product, please read these instructions carefully.

Advertisement

Table of Contents
loading

Related Manuals for Panasonic WV-CK2020

Summary of Contents for Panasonic WV-CK2020

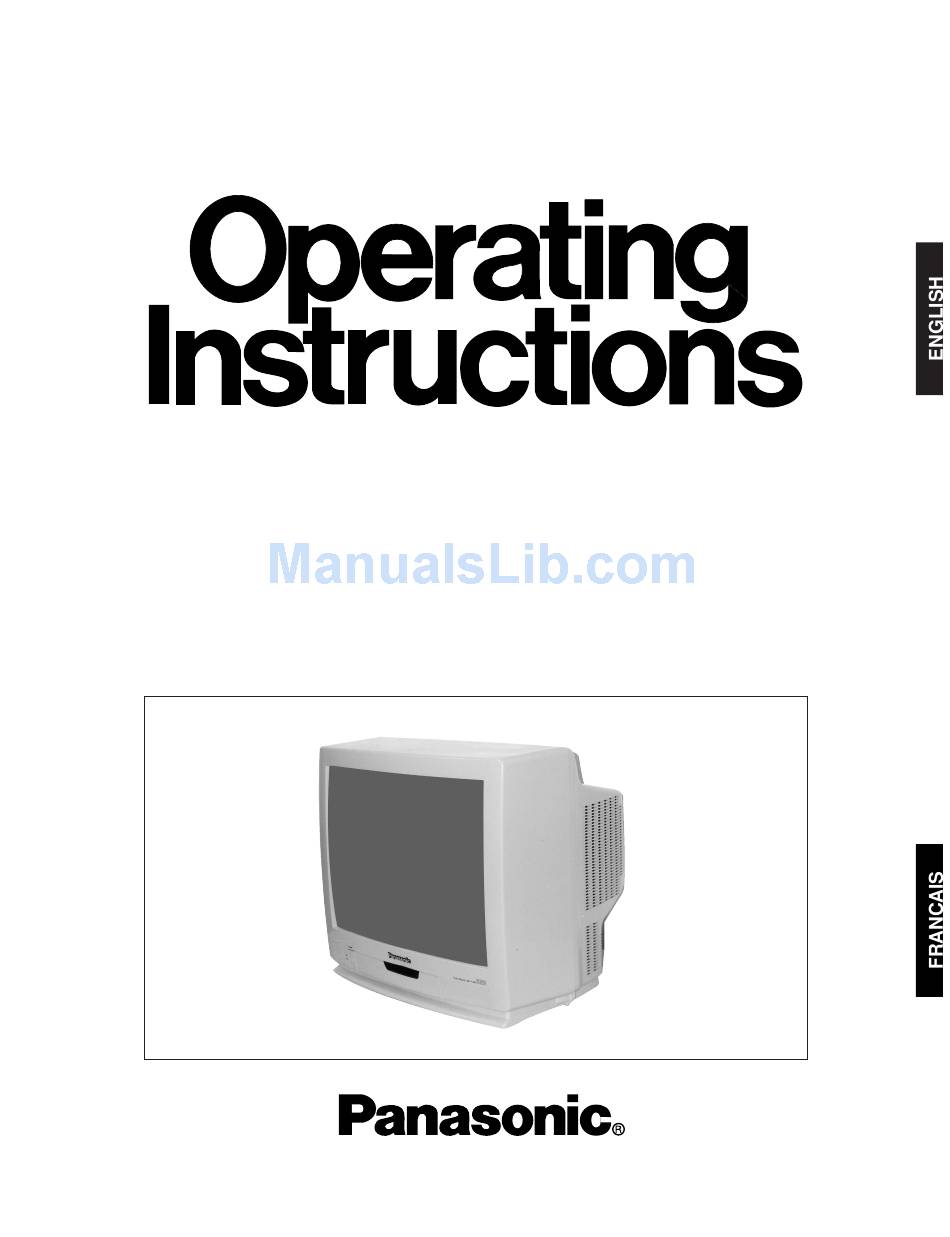

  • Page 1: Color Monitor

    Color Monitor WV-CK2020 Before attempting to connect or operate this product, please read these instructions carefully.
  • Page 2 ENGLISH VERSION CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN ION: CAUT TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE COVER (OR BACK), NO USER SERVICEABLE PARTS INDISE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL. The lightning flash with arrowhead symbol, within an equilateral triangle, is interned to alert the user to the presence of uninsulated “dangerous voltage”...

  • Page 3: Table Of Contents

    ADVANCED CONTROL OPERATION ... 3 CABLE INFORMATIONS ... 4 CONNECTION ... 4 SPECIFICATIONS ... 4 PREFACE The Panasonic’s Color Monitor WV-CK2020 produces sharp color pictures and audio output. FEATURES • Approx. 508.0 mm (20 inches) diagonal actual visual size. • Looping through BNC connectors for video input and out- put.

  • Page 4: Major Operating Controls And Their Functions

    MAJOR OPERATING CONTROLS AND THEIR FUNCTIONS POWER –AUDIO+ MENU –LEVEL+ 1. Power Switch (POWER, ON/OFF) This is a push-push type switch which turns the power of this monitor on and off. Press once and the switch remains down on the power of monitor. Press again, the switch comes up (l ) for turning off the power of the monitor.

  • Page 5: Advanced Control Operation

    ADVANCED CONTROL OPERATION • Displaying the Setup Display 1. Turn on the Power Switch of the Monitor. 2. Press the Control Panel Cover to open for access to the control buttons on the Control Panel. 3. Press the MENU button, the setup display shown below appears on the monitor screen. It will disappear automatically when no operation takes place for about 3 seconds.

  • Page 6: Cable Informations

    CABLE INFORMATIONS Power Cable 1. Keep the Power Switch q in the OFF position during installation. 2. Connect the Power Cord to a grounded electrical outlet. Video Cable 1. Use the RG-59/U (3C-2V), RG-6/U (5C-2V), RG-11/U (7C-2V) or RG-15/U (10C-2V) coaxial cable. 2.
  • Page 7 VERSION FRANÇAISE (FRENCH VERSION) CAUTION ATTENTION RISK OF ELECTRIC SHOCK DO NOT OPEN RISQUE DE CHOCS ELECTRIQUES NE PAS OUVRIR ATTENTION: AFIN DE PRÉVENIR LE RISQUE DE CHOCS ÉLEC- TRIQUES, NE PAS RETIRER LES VIS. TOUTE RÉPARATION DOIT ÊTRE CONFIÉE À UN PERSONNEL QUALIFIÉ.

  • Page 8: Préface

    RENSEIGNEMENTS RELATIFS AUX CÂBLES ... 9 RACCORDEMENT DES APPAREILS ... 9 CARACTÉRISTIQUES TECHNIQUES ... 9 PRÉFACE Le moniteur couleur vidéo WV-CK2020 Panasonic est un modèle de moniteur qui permet d’obtenir des images en couleur de belle définition et une sortie son. CARACTÉRISTIQUES DOMI- NANTES •...

  • Page 9: Principaux Organes De Commande Et Fonctions

    PRINCIPAUX ORGANES DE COMMANDE ET FONCTION POWER –AUDIO+ MENU –LEVEL+ 1. Interrupteur d’alimentation (POWER, ON/OFF) Il s’agit d’un interrupteur marche-arrêt qui permet de mettre le moniteur vidéo sous tension et de l’arrêter. Enfoncer l’interrupteur une seule fois pour que l’interrup- teur reste enclenché...

  • Page 10: Fonctionnement En Mode Perfectionné

    FONCTIONNEMENT EN MODE PERFECTIONNÉ • Affichage de la page-écran de configuration 1. Mettre le moniteur vidéo sous tension avec son interrupteur d’alimentation. 2. Appuyer sur le couvercle du panneau de commande pour avoir accès aux boutons de commande du panneau de commande. 3.

  • Page 11: Renseignements Relatifs Aux Câbles

    RENSEIGNEMENTS RELATIFS AUX CÂBLES Câble d’alimentation 1. Conserver l’interrupteur d’alimentation du moniteur vidéo q en position d’arrêt (OFF) pendant toute la durée de l’installation. 2. Raccorder le cordon d’alimentation à une prise de sortie secteur reliée à la terre. Câble vidéo 1.
  • Page 12 Video Imaging Systems Company A Division of Panasonic Broadcast & Television Systems Company A Unit of Matsushita Electric Corporation of America Executive Office: One Panasonic Way 4H-2, Secaucus, New Jersey 07094 Regional Offices: Northeast: One Panasonic Way, Secaucus, NJ 07094 (201) 348-7303...
