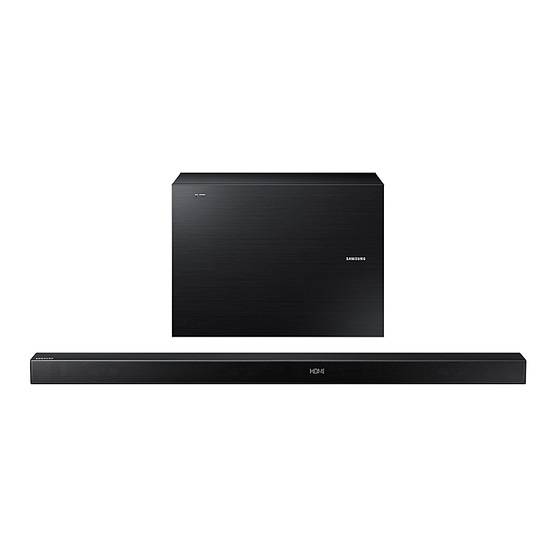

Samsung HW-K650 User Manual

Hide thumbs Also See for HW-K650:
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

See also: User Manual
HW-K650
HW-K651
User manual
Imagine the possibilities
Thank you for purchasing this Samsung product.
To receive more complete service, please register your product at
www.samsung.com/register
©2016 Samsung Electronics Co.,Ltd. All rights reserved

Advertisement

Table of Contents
loading

Related Manuals for Samsung HW-K650

Summary of Contents for Samsung HW-K650

  • Page 1 HW-K650 HW-K651 User manual Imagine the possibilities Thank you for purchasing this Samsung product. To receive more complete service, please register your product at www.samsung.com/register ©2016 Samsung Electronics Co.,Ltd. All rights reserved...

  • Page 2: Getting Started

    GETTING STARTED GETTING STARTED SAFETY INFORMATION SAFETY WARNINGS TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE THE COVER (OR BACK). NO USER-SERVICEABLE PARTS ARE INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL. This symbol indicates that high voltage is CAUTION present inside.
  • Page 3 GETTING STARTED PRECAUTIONS 68.6 mm 99.1mm 99.1mm 99.1mm Ensure that the AC power supply in your house complies with the power requirements listed on the identification sticker located on the back of your product. Install your product horizontally, on a suitable base (furniture), with enough space around it for ventilation (7~10 cm).

  • Page 4: Table Of Contents

    GETTING STARTED CONTENTS GETTING STARTED 23 FUNCTIONS Safety Information Input Mode What’s Included Bluetooth Using the Multiroom App DESCRIPTIONS Using the Network Standby On Function Front / Right Side Panel Software Update Rear / Bottom Panel Remote Control 31 TROUBLESHOOTING 11 INSTALLATION Troubleshooting Installing the Soundbar...

  • Page 5: What's Included

    Screw : 2 EA Bracket-Wall Mount L Bracket-Wall Mount R ● The appearance of the accessories may differ slightly from the illustrations above. ● Micro USB and HDMI cables are sold separately. To purchase, contact a Samsung Service Centre or Samsung Customer Care.

  • Page 6: Descriptions

    DESCRIPTIONS DESCRIPTIONS FRONT / RIGHT SIDE PANEL (Volume) Button Controls the volume level. The numeric value of the volume level appears in the front panel display. (Source) Button Right Side Selects the D.IN, AUX, HDMI, BT, or TV input. ● While the unit is powered on, pressing the button for more than 3 seconds sets the button to act as the (Mute) button.

  • Page 7: Rear / Bottom Panel

    (Requires a smart device and the Samsung Press the button to connect HDMI OUT (TV-ARC) Multiroom app. the Soundbar to a Samsung See page 27.) HUB (purchased separately) Outputs digital video and audio signals or a network. (Requires a simultaneously using an HDMI cable.

  • Page 8: Remote Control

    Press again to restore the sound to the previous volume level. Repeat The Repeat function is available only when playing back music from Songs on phone or DMS of Samsung Multiroom app. OFF - REPEAT : Cancels Repeat Playback. TRACK - REPEAT : Plays a track repeatedly.
  • Page 9 DESCRIPTIONS Power Turns the Soundbar on and off. Volume Adjusts the volume level of the unit. Play / Pause Press the p button to pause a file temporarily. Press the p button again to play the selected file. Skip Back If there is more than one file on the device you are playing, and you press the [ button, the previous file is selected.
  • Page 10 DESCRIPTIONS + Controlling the Soundbar using Your TV Remote Control 1. Press and hold the SOUND button for more than 5 seconds while the Soundbar is turned on. 2. “ON - TV REMOTE” appears on the Soundbar’s display. 3. In the TV’s menu, set the TV speaker to external speaker. ●...

  • Page 11: Installation

    INSTALLATION INSTALLATION INSTALLING THE SOUNDBAR INSTALLING THE WALL MOUNT + Installation Precautions ● Install on a vertical wall only. ● For the installation, avoid a location with high temperature or humidity, or a wall that cannot sustain the weight of the set.
  • Page 12 INSTALLATION A-TYPE : 616mm CENTER LINE B-TYPE : 360mm Centre Line 2. Align the Paper Template’s Centre Line with the centre of your TV (if you are mounting the Soundbar below your TV), and then fix the Wall Mount Guide to the wall using tape. ●...
  • Page 13 INSTALLATION 5. Push a screw (not supplied) through each Holder-Screw, and then screw each screw firmly into a support screw hole. 6. Use the two Screws (M4 x L12) to attach both Bracket-Wall Mount L and R to the Soundbar’s bottom. For a proper fit, make sure to align the bumps on the Soundbar to the holes on the brackets.
  • Page 14 INSTALLATION 7. Install the Soundbar with the attached Bracket-Wall Mounts by hanging the Bracket-Wall Mounts on the Holder-Screws on the wall. ● Slightly tilt the Soundbar to insert both Holder-Screw heads into Bracket-Wall Mount holes. Push the Soundbar in the direction of the arrow to make sure both sides are firmly fixed.

  • Page 15: Detaching The Soundbar From The Wall

    INSTALLATION DETACHING THE SOUNDBAR FROM THE WALL 1. To separate the Soundbar from the wall mount, push it in the direction of the arrow, and then pull it away from the wall as shown. ● Do not hang onto the installed unit and avoid striking or dropping the unit. ●...

  • Page 16: Connections

    CONNECTIONS CONNECTIONS ● Do not connect the power cord of this product or your TV to a wall outlet until all connections between components are complete. ● Before moving or installing this product, be sure to turn off the power and disconnect the power cord. CONNECTING THE SUBWOOFER CONNECTING TO THE SUBWOOFER AUTOMATICALLY The Subwoofer's linking ID is preset at the factory and the main unit and subwoofer should link (connect wirelessly)
  • Page 17 CONNECTIONS ● Before moving or installing the product, be sure to turn off the power and disconnect the power cord. ● If the main unit is powered off, the wireless subwoofer will in standy mode and the STANDBY LED on the front will blink Red directly.

  • Page 18: Connecting To A Tv

    CONNECTIONS CONNECTING TO A TV ● Important: Before you begin, put the battery into the remote. See page 10 for instructions. CONNECTING TO A TV USING A DIGITAL OPTICAL CABLE Optical Cable OPTICAL OUT DIGITAL AUDIO IN (OPTICAL) DIGITAL AUDIO IN (OPTICAL) HDMI IN DIGITAL AUDIO IN...

  • Page 19: Connecting To A Tv Using An Hdmi (Digital) Cable

    ● Anynet+ must be turned on. ● This function is not available if the HDMI cable does not support ARC. TV SOUNDCONNECT You can enjoy TV sound through your Soundbar when it is connected to a Samsung TV that supports the TV SoundConnect function. Connect 1.
  • Page 20 To connect to the other TV, follow Steps 1 through 4 above. ● The TV SoundConnect (SoundShare) function is supported by some Samsung TVs released from 2012 on. Check whether your TV supports the TV SoundConnect (SoundShare) function before you begin. (For further information, refer to the TV’s user manual.).

  • Page 21: Connecting To External Devices

    CONNECTIONS CONNECTING TO EXTERNAL DEVICES OPTICAL OR ANALOGUE AUDIO CABLE This unit comes equipped with one digital optical in jack and one analogue audio (AUX) in jack, giving you two ways to connect it to external devices. Audio Cable (not supplied) AUX OUT AUX IN BD / DVD player /...

  • Page 22: Hdmi Cable

    CONNECTIONS HDMI CABLE HDMI is the standard digital interface for connecting to TVs, projectors, DVD players, Blu-ray players, set top boxes, and more. HDMI prevents any degradation to the signal due to conversion to analogue and maintains the video and audio quality of the original digital source.

  • Page 23: Functions

    FUNCTIONS FUNCTIONS INPUT MODE button on the main unit’s right side or the SOURCE button on the remote control to select the mode Press the you want. Right end of Soundbar Input mode Display Optical Digital input D.IN ARC (HDMI OUT) input AUX input HDMI HDMI input...

  • Page 24: Bluetooth

    • The device name can only be displayed in English. An underline " _ " will be displayed if the name is not in English. • If the Bluetooth device has failed to pair with the Soundbar, delete the previous "[AV] Samsung Soundbar Kxxx" found by the Bluetooth device and have it search for the Soundbar again.

  • Page 25: To Disconnect Soundbar From Bluetooth Device

    ● You cannot connect the Soundbar to a Bluetooth device that supports only the HF (Hands Free) function. ● Once you have paired the Soundbar to a Bluetooth device, selecting "[AV] Samsung Soundbar Kxxx" from the device's scanned devices list will automatically change the Soundbar to BT mode.
  • Page 26 FUNCTIONS ● In Bluetooth connection mode, the Bluetooth connection will be lost if the distance between the Soundbar and the Bluetooth device exceeds 10 meters. ● The Soundbar automatically turns off after 5 minutes in the Ready state. + More About Bluetooth Bluetooth is a technology that enables Bluetooth-compliant devices to interconnect easily with each other using a short wireless connection.

  • Page 27: Using The Multiroom App

    To use the Soundbar with the Samsung Multiroom App, you must download and then install the Samsung Multiroom App on your smart device. You can download the app from Google Play or the App Store. With the Samsung Multiroom App installed, you can play music on your Soundbar that is stored on your smart device, located on other connected devices, provided by other content providers, or streamed from Internet radio stations.

  • Page 28: Using The Network Standby On Function

    Soundbar via Bluetooth or Wi-Fi. If you turn the Soundbar on via a Bluetooth connection, its input mode is set to BT automatically. To turn the Soundbar on via Wi-Fi, you must have the Samsung Multiroom App installed on your smart device.

  • Page 29: Software Update

    Note that if there are multiple update files, you must load them onto the USB device singly and use them to update the firmware one file at a time. Please visit samsung.com or contact the Samsung call centre to receive more information about downloading update files.
  • Page 30 FUNCTIONS + If UPDATE was not displayed 1. Turn off the Soundbar, connect the USB storage device that contains update files to the Soundbar’s USB port. 2. Disconnect the power cord, reconnect it, and then turn on the Soundbar. ● Insert a USB device containing the firmware update into the USB port on the main unit. ●...

  • Page 31: Troubleshooting

    The TV SoundConnect (TV pairing) failed. • Does your TV support TV SoundConnect? ¼ TV SoundConnect is supported by some Samsung TVs released from 2012 on. Check your TV to see if it supports TV SoundConnect. • Is your TV firmware the latest version? ¼...

  • Page 32: Appendix

    Design, specifications and App screen are subject to change without prior notice. Nominal specification Samsung Electronics Co., Ltd reserves the right to change the specifications without notice. Weight and dimensions are approximate. For more information about the power supply and power consumption, refer to the label attached to the product.
  • Page 33 This equipment may only be used indoors. Wireless Models (excluding the frequency of 5.15GHz-5.35GHz) Hereby, Samsung Electronics, declares that this equipment is in compliance with the essential requirements and other relevant provisions of Directive 1999/5/EC. The original Declaration of Conformity may be found at http://www.samsung.com, go to Support >...
  • Page 34 Contact SAMSUNG WORLD WIDE If you have any questions or comments relating to Samsung products, please contact the SAMSUNG customer care Centre. Country Contact Centre  Web Site Country Contact Centre  Web Site ` Europe 0800-SAMSUNG (0800-7267864) AUSTRIA [Only for Premium HA] 0800-366661 www.samsung.com/at/support...
  • Page 35 HW-K650 HW-K651 Manuel d'utilisation Imaginez les possibilités Merci d’avoir choisi un appareil Samsung. Pour recevoir une assistance plus complète, veuillez enregistrer votre produit sur www.samsung.com/register © 2016 Samsung Electronics Co., Ltd. Tous droits réservés.
  • Page 36 DÉMARRAGE démarrage INFORMATIONS RELATIVES À LA SÉCURITÉ AVERTISSEMENTS POUR ÉVITER LES RISQUES DE CHOC ÉLECTRIQUE, NE DÉMONTEZ PAS LE CAPOT. L’APPAREIL NE CONTIENT PAS DE PIÈCES RÉPARABLES PAR L’UTILISATEUR ; S’ADRESSER À UN SERVICE APRÈS-VENTE QUALIFIÉ. Ce symbole indique la présence d’une haute tension à...
  • Page 37 DÉMARRAGE PRÉCAUTIONS 68.6 mm 99.1mm 99.1mm 99.1mm Assurez-vous que l'alimentation électrique de votre maison est conforme à la plaque d'identification située au dos de votre produit. Posez votre produit à plat sur un meuble stable en veillant à laisser un espace de 7 à 10 cm autour de l'appareil afin d’assurer une ventilation correcte de celui-ci.
  • Page 38 DÉMARRAGE SOMMAIRE DÉMARRAGE 23 FONCTIONS Informations relatives à la sécurité Mode D’entrée Contenu Bluetooth Utilisation de l'application Multiroom DESCRIPTIONS Utilisation de la fonction Network Standby On Panneau frontal/de droite Mise à jour logicielle Panneau arrière/inférieur Télécommande 31 TÉPANNAGE 11 INSTALLATION Tépannage Installation de la Soundbar 32 ANNEXE...

  • Page 39: Démarrage

    Support de fixation murale G murale D ● L'aspect des accessoires peut légèrement différer des illustrations ci-dessus. ● Les câbles micro USB et HDMI sont vendus séparément. Pour les acheter, contactez un Centre de service Samsung ou le Service client de Samsung.

  • Page 40: Descriptions

    DESCRIPTIONS descriptions PANNEAU FRONTAL/DE DROITE Touche (Volume) Permet de régler le volume. La valeur numérique du niveau du volume apparaît à l'écran de la façade. Bouton (Source) Côté droit Permet de sélectionner les entrées D.IN, AUX, HDMI, BT, ● Lorsque l’appareil est sous tension, si vous appuyez sur le bouton pendant plus de 3 secondes, le bouton fonctionne en...

  • Page 41: Panneau Arrière/Inférieur

    Wi-Fi. (Nécessite un Appuyez sur la touche pour HDMI OUT (TV-ARC) smartphone et l'application connecter la Soundbar à un Samsung Multiroom. Voir HUB Samsung (acheté Transmet les signaux vidéo et audio page 27.) séparément) ou à un réseau. numériques simultanément au moyen d’un (Nécessite un smartphone et...

  • Page 42: Télécommande

    Répéter La fonction Repeat n'est disponible que pendant la lecture de titres audio depuis le téléphone ou depuis le DMS de l'application Samsung Multiroom. OFF - REPEAT : Permet d'annuler la lecture répétée. TRACK - REPEAT : Permet de répéter la lecture d'une piste.
  • Page 43 DESCRIPTIONS Marche/Arrêt Permet d’allumer et d’éteindre l’alimentation. Volume Règle le niveau de volume de l’unité. Lecture/Pause Appuyez sur le bouton p pour mettre en pause la lecture du fichier temporairement. Appuyez à nouveau sur le bouton p pour lire le fichier sélectionné.
  • Page 44 DESCRIPTIONS + Commande de la Soundbar avec la télécommande de votre téléviseur 1. Appuyez sur la touche SOUND et maintenez-la enfoncée pendant au moins 5 secondes pendant que la Soundbar est sous tension. 2. Le message « ON - TV REMOTE » s'affiche sur l'écran de votre Soundbar. 3.

  • Page 45: Installation

    INSTALLATION INSTALLATION INSTALLATION DE LA SOUNDBAR INSTALLATION DE LA FIXATION MURALE + Précautions d’installation ● Procédez à l'installation sur un mur vertical uniquement. ● Pour l’installation, évitez les températures extrêmes et l’humidité ou encore un mur pas assez solide pour supporter le poids de l’appareil.
  • Page 46 INSTALLATION A-TYPE : 616mm CENTER LINE B-TYPE : 360mm Ligne centrale 2. Alignez la Ligne centrale du modèle papier et le centre de votre téléviseur (si vous fixez la Soundbar sous votre téléviseur), puis fixez le Guide de fixation murale au mur avec du ruban adhésif. ●...
  • Page 47 INSTALLATION 5. Enfoncez une vis (non fournie) dans chaque Vis de fixation, puis vissez fermement chaque vis dans un trou pour vis portante. 6. Utilisez les deux Vis (M4 x L12) pour fixer le Support de fixation murale G et D à l'arrière de la Soundbar. Pour une bonne fixation, veillez à...
  • Page 48 INSTALLATION 7. Installez la Soundbar, sur laquelle est fixé le Support de fixation murale, en accrochant le Support de fixation murale sur les Vis de fixation sur le mur. ● Inclinez légèrement la Soundbar pour insérer les deux têtes de Vis de fixation dans les trous du Support de fixation murale.

  • Page 49: Retrait De La Soundbar Du Mur

    INSTALLATION RETRAIT DE LA SOUNDBAR DU MUR 1. Pour retirer la Soundbar du support mural, poussez-la dans la direction de la flèche, puis retirez-la comme indiqué sur l'image. ● Ne vous appuyez pas sur l’unité montée et évitez de la soumettre à des chocs ou des chutes. ●...

  • Page 50: Branchements

    BRANCHEMENTS branchements ● Ne branchez pas le cordon d’alimentation de ce produit ou de votre téléviseur dans la prise murale avant que toutes les connexions entre les différents composants n’aient été effectuées. ● Avant de déplacer ou d’installer l’appareil, mettez-le hors tension et débranchez le cordon d’alimentation. CONNEXION DU CAISSON DE GRAVES CONNEXION AUTOMATIQUE AU CAISSON DE GRAVES L'ID d'appariement du subwoofer est prédéfini à...
  • Page 51 BRANCHEMENTS ● Avant de déplacer ou d'installer l’appareil, mettez-le hors tension et débranchez le cordon d’alimentation. ● Si l'unité principale est éteinte, le subwoofer sans fil est en mode veille et la LED DE VEILLE sur le devant clignote en rouge (pas de LED bleue). ●...

  • Page 52: Connexion De L'appareil À Un Téléviseur

    BRANCHEMENTS CONNEXION DE L'APPAREIL À UN TÉLÉVISEUR ● Important : Avant de commencer, insérez la pile dans la télécommande. Reportez-vous à la page 10 pour prendre connaissance des instructions. RACCORDEMENT DE LA SOUNDBAR À UN TÉLÉVISEUR À L'AIDE D'UN CÂBLE OPTIQUE NUMÉRIQUE Câble Optique OPTICAL OUT DIGITAL AUDIO IN...

  • Page 53: Connexions Avec Le Téléviseur À L'aide D'un Câble Hdmi (Numérique)

    ● La fonction sera indisponible si le câble HDMI ne prend pas en charge ARC. TV SOUNDCONNECT Vous pouvez apprécier le son du téléviseur à travers le Soundbar connecté à un Téléviseur Samsung qui prend en charge la fonction TV SoundConnect.
  • Page 54 • ON - BLUETOOTH POWER : Le Soundbar s’active et se désactive lorsque vous allumez ou éteignez le téléviseur. • OFF - BLUETOOTH POWER : Le Soundbar s’éteint uniquement lorsque vous éteignez le téléviseur. ● Cette fonction est prise en charge uniquement par les téléviseurs Samsung sortis à partir de 2013.

  • Page 55: Raccordement À Des Appareils Externes

    BRANCHEMENTS RACCORDEMENT À DES APPAREILS EXTERNES CÂBLE AUDIO ANALOGIQUE OU OPTIQUE Cette unité est équipée d'une prise d'entrée optique numérique et d'une prise d'entrée audio analogique (AUX), ce qui vous permet de la raccorder à des appareils externes de deux manières différentes. Câble Audio (non fourni) AUX OUT...
  • Page 56 BRANCHEMENTS CÂBLE HDMI HDMI est une interface numérique standard qui permet de connecter des appareils tels qu’un téléviseur, un projecteur, un lecteur de DVD, un lecteur de disques Blu-ray un décodeur, etc. Comme l’interface HDMI transmet des signaux numériques de la plus haute qualité, vous pouvez profiter d'une qualité vidéo et audio supérieure à...

  • Page 57: Fonctions

    FONCTIONS fonctions MODE D’ENTRÉE à droite de l'unité principale ou sur la touche SOURCE de la télécommande pour Appuyez sur la touche sélectionner le mode de votre choix. Extrémité droite de la Soundbar Mode d'entrée Affichage Entrée Optique numérique D.IN Entrée ARC (SORTIE HDMI) Entrée AUX HDMI...

  • Page 58: Bluetooth

    • Si le fait d'associer le périphérique Bluetooth et le système Soundbar a échoué, supprimez le précédent « [AV] Samsung Soundbar Kxxx » identifié par le périphérique Bluetooth et faites-lui rechercher le système Soundbar à nouveau.
  • Page 59 ● Vous ne pouvez pas connecter le Soundbar à un périphérique Bluetooth qui prend en charge uniquement la fonction HF (Mains libres). ● Lorsque vous avez apparié la barre audio à un périphérique Bluetooth, sélectionner « [AV] Samsung Soundbar Kxxx » parmi la liste des périphériques connectés à ce périphérique placera automatiquement la barre audio en mode BT.
  • Page 60 FONCTIONS ● En mode Bluetooth, la connexion sera perdue si la distance entre le système Soundbar et le périphérique Bluetooth dépasse 10 m. ● Le système Soundbar s'éteint après 5 minutes en état Prêt. + À propos du Bluetooth Le système Bluetooth est une technologie qui permet de connecter facilement entre eux des périphériques compatibles Bluetooth à...

  • Page 61: Utilisation De L'application Multiroom

    L'application Samsung Multiroom vous permet de connecter la Soundbar à un smartphone, votre réseau et Internet. Une fois la Soundbar connectée à un smartphone sur lequel l'application Multiroom est installée, vous pouvez également connecter la Soundbar à plusieurs appareils Samsung Multiroom sans fil et diffuser du son via ces appareils.

  • Page 62: Utilisation De La Fonction Network Standby On

    à la Soundbar via Bluetooth ou Wi-Fi. Si la Soundbar a été activée via une connexion Bluetooth, son mode d’entrée est automatiquement défini sur BT. Pour allumer la Soundbar à l'aide du Wi-Fi, l'application Samsung Multiroom doit être installée sur votre smartphone.

  • Page 63: Mise À Jour Logicielle

    MISE À JOUR VIA USB Samsung peut proposer à l’avenir des mises à jour pour le micrologiciel du système de la Soundbar. Si une mise à jour est proposée, vous pouvez mettre le micrologiciel à jour en connectant un périphérique USB, contenant la mise à...
  • Page 64 FONCTIONS + Si UPDATE n’est pas affiché 1. Éteignez la Soundbar, branchez le périphérique de stockage USB contenant les fichiers de mise à jour sur le port USB de la Soundbar. 2. Débranchez le cordon d’alimentation, puis branchez-le à nouveau et allumez l’appareil. ●...

  • Page 65: Tépannage

    • La version du micrologiciel du téléviseur est-elle la micrologiciel la plus récente. plus récente? ¼ Contactez le centre d'appels Samsung. • Une erreur s’est-elle produite lors de la connexion? ¼ Réinitialisez TV SoundConnect et connectez-le à nouveau. Pour réinitialiser la connexion TV SoundConnect, appuyez sur la touche p et maintenez-la enfoncée pendant 5 secondes.

  • Page 66: Annexe

    La conception, les spécifications et l'écran de l'application sont soumis à modification sans avis préalable. Caractéristiques nominales Samsung Electronics Co., Ltd se réserve le droit de modifier les caractéristiques sans préavis. Le poids et les dimensions sont approximatifs. Pour l’alimentation et la consommation d’énergie, reportez-vous à l'étiquette apposée sur l'appareil.
  • Page 67 Cet appareil ne peut être utilisé qu'en intérieur. Modèles sans fil (sans plage de fréquence de 5,15 GHz à 5,35 GHz) Par la présente, Samsung Electronics déclare que cet équipement est conforme aux exigences principales et autres dispositions relatives à la Directive 1999/5/EC.
  • Page 68 à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets. Pour obtenir des informations sur les engagements environnementaux de Samsung et sur les obligations réglementaires spécifiques à l'appareil (par ex. la réglementation REACH), rendez-vous sur : samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html...
  • Page 69 HW-K650 HW-K651 Manuale utente Immagina le possibilità Grazie per aver acquistato un prodotto Samsung. Per ricevere un servizio più completo, registrare il prodotto all'indirizzo www.samsung.com/register © 2016 Samsung Electronics Co., Ltd. Tutti i diritti riservati.
  • Page 70 PER COMINCIARE per cominciare INFORMAZIONI SULLA SICUREZZA NORME PER LA SICUREZZA PER RIDURRE I RISCHI DI FOLGORAZIONE, NON RIMUOVERE IL COPERCHIO (O IL RETRO), ALL'INTERNO NON VI SONO PARTI RIPARABILI DALL'UTENTE. PER L'ASSISTENZA TECNICA FARE RIFERIMENTO A PERSONALE QUALIFICATO. Questo simbolo indica la presenza di alta tensione all’interno.
  • Page 71 PER COMINCIARE PRECAUZIONI 68.6 mm 99.1mm 99.1mm 99.1mm Verificare che le caratteristiche degli alimentatori CA presenti in casa corrispondano all'etichetta di identificazione posta sul retro del prodotto. Installare il prodotto orizzontalmente, su un supporto adeguato (mobile), verificando che vi sia spazio sufficiente per una corretta ventilazione 7 - 10 cm. Assicurarsi che le aperture di ventilazione non siano coperte.
  • Page 72 PER COMINCIARE SOMMARIO PER COMINCIARE 23 FUNZIONI Informazioni sulla sicurezza Modo di ingresso Accessori forniti Bluetooth Utilizzo dell’app Multiroom DESCRIZIONI Utilizzo della funzione Network Standby Pannello anteriore / laterale destro Aggiornamento del Software Pannello Posteriore / Inferiore Telecomando 31 RISOLUZIONE DEI PROBLEMI 11 INSTALLAZIONE Risoluzione dei problemi...

  • Page 73: Per Cominciare

    S montaggio a parete D ● L'aspetto degli accessori può variare leggermente dalle illustrazioni riportate sopra. ● I cavi micro USB e HDMI sono venduti separatamente. Per effettuarne l’acquisto, contattare un Centro servizi Samsung o l’Assistenza clienti Samsung.

  • Page 74: Descrizioni

    DESCRIZIONI descrizioni PANNELLO ANTERIORE / LATERALE DESTRO 1 Tasto (Volume) Regola il volume. Sul display del pannello anteriore viene visualizzato il valore numerico del volume. Tasto (Sorgente) Lato destro Seleziona l'ingresso D.IN, AUX, HDMI, BT, TV. ● Con l'unità accesa, se si tiene premuto il tasto più...

  • Page 75: Pannello Posteriore / Inferiore

    (TV-ARC) SPK ADD l'impostazione Wi-Fi. (Sono richiesti un dispositivo Premere il tasto per collegare HDMI OUT (TV-ARC) smart e l’app Samsung la Soundbar a un HUB Multiroom. Consultare la Samsung (venduto Invia i segnali digitali video e audio pagina 27.) separatamente) o a una rete.

  • Page 76: Telecomando

    Premerlo di nuovo per riportare l'audio al livello precedente. Ripeti La funzione Ripeti è disponibile solo durante la riproduzione di musica da cellulare o DMS dell'app Samsung Multiroom. OFF - REPEAT : Annulla la riproduzione ripetuta. TRACK - REPEAT : Ripete la riproduzione di una traccia.
  • Page 77 DESCRIZIONI Alimentazione Accende e spegne l'unità Soundbar. Volume Regola il volume dell'unità. Riproduzione/Pausa Premere il tasto p per mettere in pausa temporaneamente la riproduzione del file. Premere nuovamente il tasto p per riprodurre il file selezionato. Riavvolgimento Se sul dispositivo che si sta riproducendo sono presenti più file, premendo il tasto [ viene selezionato il file precedente.
  • Page 78 DESCRIZIONI + Controllo della Soundbar utilizzando il telecomando della TV 1. Premere il tasto SOUND per più di 5 secondi mentre si accende la Soundbar. 2. Sul display della Soundbar viene visualizzato "ON - TV REMOTE". 3. Nel menu della TV, impostare il diffusore TV come diffusore esterno. ●...

  • Page 79: Installazione

    INSTALLAZIONE INSTALLAZIONE INSTALLAZIONE DELLA SOUNDBAR INSTALAZIONE DEL SUPORTO PER MONTAGGIO A PARETE + Precauzioni per l'installazione ● Installare esclusivamente su una parete verticale. ● Per l'installazione, evitare luoghi con temperature o tassi di umidità elevati; in caso contrario la parete non può sostenere il peso dell'unità.
  • Page 80 INSTALLAZIONE A-TYPE : 616mm CENTER LINE B-TYPE : 360mm Linea centrale 2. Allineare la Linea centrale della dima in carta con il centro della TV (in caso di montaggio della Soundbar sotto la TV), quindi fissare la Guida per il montaggio a parete alla parete con del nastro adesivo. ●...
  • Page 81 INSTALLAZIONE 5. Far passare una vite (non fornita in dotazione) attraverso ciascuna Rondella di fissaggio, quindi avvitare saldamente ciascuna vite in un apposito foro. 6. Utilizzare le due Vite (M4 x L12) per fissare sia il Supporto per montaggio a parete S che D alla parte inferiore della Soundbar.
  • Page 82 INSTALLAZIONE 7. Installare la Soundbar con l’annesso Supporto per montaggio a parete appendendo il Supporto per montaggio a parete alle Rondella di fissaggio sulla parete. ● Inclinare leggermente la Soundbar per inserire le teste di entrambe le Rondella di fissaggio nei fori dei Supporto per montaggio a parete.

  • Page 83: Rimozione Della Soundbar Dalla Parete

    INSTALLAZIONE RIMOZIONE DELLA SOUNDBAR DALLA PARETE 1. Per separare la Soundbar dal supporto a parete, spingerla nella direzione indicata dalla freccia, quindi allontanarla dalla parete come illustrato nell’immagine. ● Non aggrapparsi all'unità installata ed evitare di sottoporla ad urti o di farla cadere. ●...

  • Page 84: Collegamenti

    COLLEGAMENTI collegamenti ● Non collegare il cavo di alimentazione di questo prodotto o del televisore alla presa di corrente finché non sono stati collegati tutti i componenti. ● Prima di spostare o installare il prodotto, spegnere l'apparecchio e staccare il cavo di alimentazione. COLLEGAMENTO DEL SUBWOOFER COLLEGAMENTO AUTOMATICO AL SUBWOOFER L’ID di collegamento del subwoofer è...
  • Page 85 COLLEGAMENTI ● Prima di spostare o installare il prodotto, spegnere l'apparecchio e staccare il cavo di alimentazione. ● Se l'unità principale è spenta, il subwoofer wireless sarà in modo Standby e l'indicatore LED STANDBY sulla parte frontale lampeggerà direttamente in rosso (nessun LED blu). ●...

  • Page 86: Collegamento Ad Una Tv

    COLLEGAMENTI COLLEGAMENTO AD UNA TV ● Importante: prima di iniziare, inserire la batteria nel telecomando. Per istruzioni, consultare la pagina 10. COLLEGAMENTO A UNA TV UTILIZZANDO UN CAVO OTTICO DIGITALE Cavo Ottico OPTICAL OUT DIGITAL AUDIO IN (OPTICAL) DIGITAL AUDIO IN (OPTICAL) HDMI IN DIGITAL AUDIO IN...

  • Page 87: Collegamenti Alla Tv Mediante Cavo (Digitale) Hdmi

    ● Anynet+ deve essere attivato. ● Questa funzione non è disponibile se il cavo HDMI non supporta ARC. TV SOUNDCONNECT È possibile ascoltare l'audio della TV attraverso il Soundbar collegandolo a una TV Samsung che supporta la funzione TV SoundConnect. Collegare 1.
  • Page 88 2012. Controllare se la TV supporta la funzione TV SoundConnect (SoundShare) prima di cominciare. (Per ulteriori informazioni, vedere il manuale utente della TV). ● Se la TV Samsung è stata commercializzata prima del 2014, controllare il menu delle impostazioni SoundShare.

  • Page 89: Collegamento A Dispositivi Esterni

    COLLEGAMENTI COLLEGAMENTO A DISPOSITIVI ESTERNI CAVO AUDIO OTTICO O ANALOGICO Questa unità è provvista di una presa jack di ingresso ottico digitale e una presa jack di ingresso audio analogico (AUX), offrendo quindi due possibili modalità di collegamento a dispositivi esterni. Cavo Audio (non fornito) AUX OUT...

  • Page 90: Cavo Hdmi

    COLLEGAMENTI CAVO HDMI HDMI è un'interfaccia standard digitale per eseguire il collegamento a dispositivi quali televisori, proiettori, lettori DVD, lettori Blu-ray, set-top box e altro. Poiché l'HDMI trasmette un segnale digitale di massima qualità, si ottiene una qualità audio e video di livello superiore, pari a quella creata in origine nella sorgente digitale.

  • Page 91: Funzioni

    FUNZIONI funzioni MODO DI INGRESSO sul lato destro dell’unità principale o il tasto SOURCE sul telecomando per selezionare il Premere il tasto modo desiderato. Estremità destra della Soundbar Modo di ingresso Visualizzazione Ingresso ottico digitale D.IN Ingresso ARC (HDMI OUT) Ingresso AUX HDMI Ingresso HDMI...

  • Page 92: Bluetooth

    " _ ". • Se il dispositivo Bluetooth non riesce a stabilire il collegamento con l'Soundbar, eliminare il precedente "[AV] Samsung Soundbar Kxxx" trovato dal dispositivo Bluetooth e cercare nuovamente l'Soundbar. 4. Riprodurre la musica sul dispositivo collegato.
  • Page 93 Free). ● Una volta stabilito il collegamento tra la Soundbar e un dispositivo Bluetooth, selezionando "[AV] Samsung Soundbar Kxxx" dall'elenco dei dispositivi trovati, la Soundbar passa automaticamente al modo BT. - Disponibile solo se il Soundbar è elencato tra i dispositivi collegati al dispositivo Bluetooth. (Il dispositivo Bluetooth e il Soundbar devono essere stati collegati in precedenza almeno una volta).
  • Page 94 FUNZIONI ● In modo di connessione Bluetooth, la connessione cade se la distanza tra l’Soundbar e il dispositivo Bluetooth supera 10 m. ● L'Soundbar si spegne automaticamente dopo 5 minuti in modo Ready. + Ulteriori informazioni sul Bluetooth Bluetooth è una tecnologia che permette di collegare facilmente tra di loro dispositivi compatibili con Bluetooth attraverso una connessione wireless a breve raggio.

  • Page 95: Utilizzo Dell'app Multiroom

    UTILIZZO DELL’APP MULTIROOM L’app Samsung Multiroom consente di connettere la Soundbar a un dispositivo smart, alla rete e a Internet. Una volta connessa la Soundbar a un dispositivo smart su cui è installata l’app Multiroom, è anche possibile connettere tra loro la Soundbar e diversi dispositivi Samsung Multiroom mediante rete wireless, utilizzando questi ultimi per riprodurre audio.

  • Page 96: Utilizzo Della Funzione Network Standby On

    Soundbar via Bluetooth o via Wi-Fi. Se la Soundbar era stata accesa attraverso una connessione Bluetooth, il suo modo di ingresso viene impostato automaticamente su BT. Per accendere la Soundbar tramite Wi-Fi, è necessario aver installato l’app Samsung Multiroom sul proprio dispositivo smart. 1. Collegare il dispositivo smart alla Soundbar.

  • Page 97: Aggiornamento Del Software

    Se sono presenti diversi file di aggiornamento, questi devono essere caricati singolarmente sul dispositivo USB e utilizzati uno alla volta per aggiornare il firmware. Per ulteriori informazioni sullo scaricamento dei file di aggiornamento, visitare il sito Samsung.com o contattare il call center Samsung.
  • Page 98 FUNZIONI + Se UPDATE non è stato visualizzato 1. Spegnere la Soundbar e collegare il dispositivo di memorizzazione USB che contiene i file di aggiornamento alla porta USB della Soundbar. 2. Scollegare il cavo di alimentazione, ricollegarlo e accendere la Soundbar. ●...

  • Page 99: Risoluzione Dei Problemi

    La connessione alla TV tramite TV SoundConnect non è riuscita. • La TV supporta TV SoundConnect? ¼ La funzione TV SoundConnect è supportata da alcune TV Samsung commercializzate dopo il 2012. Verificare che la TV supporti la funzione TV SoundConnect.

  • Page 100: Appendice

    Le caratteristiche, le specifiche e le schermate delle app sono soggette a modifiche senza preavviso. Specifica nominale Samsung Electronics Co., Ltd si riserva il diritto di modificare le specifiche senza preavviso. Peso e dimensioni sono approssimativi. Per l'alimentazione e il consumo di energia, vedere l'etichetta applicata al prodotto.
  • Page 101 Questo dispositivo può essere soltanto utilizzato in luoghi chiusi. Modelli Wireless (esclusa la frequenza 5,15GHz-5,35GHz) Samsung Electronics dichiara che questa apparecchiatura è conforme ai requisiti essenziali e ad altre disposizioni rilevanti della direttiva 1999/5/CE. La dichiarazione di conformità originale è reperibile sul sito http://www.samsung.com, selezionando Supporto >...
  • Page 102 Questo prodotto e i relativi accessori elettronici non devono essere smaltiti unitamente ad altri rifiuti commerciali. Per informazioni sull’impegno di Samsung ai fini della salvaguardia ambientale e sugli obblighi normativi relativi a ciascun prodotto, come per esempio il REACH, vogliate visitare il sito samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html...
  • Page 103 HW-K650 HW-K651 Manual do utilizador Imagine as possibilidades Obrigado por ter adquirido um produto Samsung. Para receber assistência completa, registe o produto em www.samsung.com/register © 2016 Samsung Electronics Co., Ltd. Todos os direitos reservados.
  • Page 104 ANTES DE UTILIZAR antes de utilizar INFORMAÇÕES DE SEGURANÇA COMPONENTES INCLUÍDOSAVISOS DE SEGURANÇA PARA REDUZIR O RISCO DE CHOQUES ELÉCTRICOS, NÃO RETIRE A TAMPA POSTERIOR. O INTERIOR NÃO CONTÉM PEÇAS PASSÍVEIS DE REPARAÇÃO PELO UTILIZADOR. A MANUTENÇÃO DEVE SER EFECTUADA POR PESSOAL TÉCNICO QUALIFICADO. Este símbolo indica a presença de alta tensão no interior.
  • Page 105 ANTES DE UTILIZAR PRECAUÇÕES 68.6 mm 99.1mm 99.1mm 99.1mm Certifique-se de que a fonte de alimentação de CA em sua casa está em conformidade com o indicado no autocolante de identificação, situado na parte de trás do produto. Instale o produto na horizontal, sobre uma base adequada (móvel), com espaço suficiente para permitir a ventilação 7~10 cm.
  • Page 106 ANTES DE UTILIZAR CONTEÚDOS ANTES DE UTILIZAR 23 FUNÇÕES Informações de segurança Mode d’entrée Componentes incluídos Bluetooth Utilizar a aplicação Multiroom DESCRIÇÕES Utilizar a função Network Standby On Actualização de software Painel frontal/direito Painel anterior / inferior 31 RESOLUÇÃO DE Controlo Remoto PROBLEMAS 11 INSTALAÇÃO...
  • Page 107 ● O aspecto real dos acessórios poderá ser ligeiramente diferente das seguintes ilustrações. ● Os cabos micro USB e HDMI são vendidos em separado. Para adquirir, entre em contacto com o centro de assistência técnica ou o atendimento ao cliente da Samsung.
  • Page 108 DESCRIÇÕES DESCRIÇÕES PAINEL FRONTAL/DIREITO 1 Botão (Volume) Controlo o nível do volume. O nível numérico de volume é apresentado no ecrã do painel anterior. 2 Botão (Origem) Lado direito Selecciona a entrada D.IN, AUX, HDMI, BT, TV. ● Enquanto a unidade está ligada, premir o botão durante mais de 3 segundos configura o botão para funcionar como o botão (Silêncio).
  • Page 109 SPK ADD Wi-Fi. (Necessita de um dispositivo inteligente e da Prima o botão para ligar o HDMI OUT (TV-ARC) aplicação Samsung Soundbar a um HUB da Multiroom. Consulte a Samsung (comprado A saída de sinais de áudio e de vídeo digital página 27.)

  • Page 110: Controlo Remoto

    Prima novamente para repor o som ao último nível de volume utilizado. Repetir A função Repetir está disponível apenas quando reproduz música de Songs no telemóvel ou DMS da aplicação Samsung Multiroom. OFF - REPEAT : Cancela a reprodução repetitiva. TRACK - REPEAT : Reproduz uma faixa repetidamente.
  • Page 111 DESCRIÇÕES Ligar Liga ou desliga o produto. Volume Ajusta o nível de volume da unidade. Reproduzir/Pausa Prima o botão p para colocar temporariamente em pausa a reprodução do ficheiro. Prima o botão p novamente para reproduzir o ficheiro seleccionado. Retroceder Se existir mais de um ficheiro no dispositivo que está...
  • Page 112 DESCRIÇÕES + Controlar o Soundbar com o controlo remoto do televisor 1. Mantenha o botão SOUND premido durante mais de 5 segundos enquanto o Soundbar estiver ligado. 2. "ON - TV REMOTE" aparece no ecrã do Soundbar. 3. No menu do televisor, defina o altifalante do televisor para altifalante externo. ●...
  • Page 113 INSTALAÇÃO INSTALAÇÃO INSTALAR O SOUNDBAR INSTALAR A FIXAÇÃO DE PAREDE + Precauções de instalação ● Instale apenas numa parede vertical. ● No que diz respeito à instalação, evite paredes sujeitas a temperaturas elevadas ou humidade, caso contrário a parede pode não aguentar o peso do aparelho. ●...
  • Page 114 INSTALAÇÃO A-TYPE : 616mm CENTER LINE B-TYPE : 360mm Linha central 2. Alinhe a Linha central do modelo em papel com o centro do seu televisor (se estiver a montar o Soundbar debaixo do seu televisor) e fixe o Guia de suporte de parede à parede com fita adesiva. ●...
  • Page 115 INSTALAÇÃO 5. Coloque um parafuso (não fornecido) em cada Parafuso de fixação e aperte cada um firmemente nos orifícios de parafuso de suporte. 6. Utilize dois Parafusos (M4 x L12) para fixar os Suporte de parede E e D à parte inferior do Soundbar. Para um ajuste adequado, certifique-se de que alinha as saliências no Soundbar com os orifícios nos suportes.
  • Page 116 INSTALAÇÃO 7. Depois de fixar o Suporte de parede ao Soundbar, instale o Suporte de parede nos Parafuso de fixação. ● Incline ligeiramente o Soundbar para inserir as cabeças dos dois Parafuso de fixação nos orifícios do Suporte de parede. Empurre o Soundbar na direção da seta para se certificar de que as duas extremidades estão fixas firmemente.
  • Page 117 INSTALAÇÃO RETIRAR O SOUNDBAR DA PAREDE 1. Para retirar o Soundbar do suporte de parede, empurre-o na direção da seta e afaste-o da parede, conforme mostrado. ● Não exerça pressão sobre a unidade instalada e não sujeite a unidade a impactos ou quedas. ●...
  • Page 118 LIGAÇÕES ligações ● Não ligue o cabo de alimentação deste produto ou o televisor à rede eléctrica até que todas as ligações entre componentes estejam concluídas. ● Antes de mover ou instalar este produto, certifique-se de que desliga a unidade e o cabo de alimentação. LIGAR O SUBWOOFER LIGAR AO SUBWOOFER AUTOMATICAMENTE A ID de ligação é...
  • Page 119 LIGAÇÕES ● Antes de deslocar ou instalar o produto, desligue o aparelho e retire o cabo de alimentação. ● Se a unidade principal estiver desligada, o subwoofer sem fios ficará em modo de espera e o LED de STANDBY na parte frontal irá piscar diretamente a vermelho. (Sem LED azul). ●...
  • Page 120 LIGAÇÕES LIGAR A UM TELEVISOR ● Importante: antes de começar, coloque a pilha no controlo remoto. Consulte a página 10 para obter instruções. LIGAR A UM TELEVISOR COM UM CABO ÓTICO DIGITAL Cabo Óptico OPTICAL OUT DIGITAL AUDIO IN (OPTICAL) DIGITAL AUDIO IN (OPTICAL) HDMI IN...
  • Page 121 ● A função Anynet+ tem de ser ligada. ● Esta função não está disponível se o cabo HDMI não suportar ARC. TV SOUNDCONNECT Pode desfrutar de som do televisor através do Soundbar ligado a um televisor Samsung com suporte da função TV SoundConnect. Ligar 1.
  • Page 122 2012. Verifique se o seu televisor é compatível com TV SoundConnect (SoundShare) antes de iniciar. (Para obter mais informações, consulte o manual do utilizador do televisor.) ● Se o seus televisor Samsung tiver sido comercializado antes de 2014, verifique o menu de definições de SoundShare.
  • Page 123 LIGAÇÕES LIGAR A DISPOSITIVOS EXTERNOS CABO ÁUDIO ÓTICO OU ANALÓGICO Esta unidade está equipada com uma tomada fêmea de entrada ótica digital e uma tomada fêmea de entrada áudio analógica (AUX), assim tem duas opções para a ligar a dispositivos externos. Cabo de Áudio (não fornecido) AUX OUT...
  • Page 124 LIGAÇÕES CABO HDMI HDMI é uma interface digital padrão para a ligação de dispositivos como um televisor, projector, leitor de DVD, leitor de Blu-ray, Set-top Box e outros. Como HDMI transmite o sinal digital de melhor qualidade, pode desfrutar de vídeo e áudio superior, tal como criado na origem digital. Cabo HDMI Dispositivos HDMI OUT...
  • Page 125 FUNÇÕES funções MODE D’ENTRÉE no lado direito da unidade principal ou o botão SOURCE no controlo remoto para selecionar Prima o botão o modo pretendido. Extremidade direita do Soundbar Modo de entrada Visor Entrada Digital óptica D.IN Entrada ARC (HDMI OUT) Entrada AUX HDMI Entrada HDMI...
  • Page 126 • Se o emparelhamento do dispositivo Bluetooth com o Soundbar falhar, apague a entrada anterior "[AV] Samsung Soundbar Kxxx" encontrada pelo dispositivo Bluetooth e procure o Soundbar novamente. 4. Reproduza música no dispositivo ligado. • Pode ouvir música a ser reproduzida no dispositivo Bluetooth ligado através do sistema Soundbar.
  • Page 127 ● Não é possível ligar o Soundbar a um dispositivo Bluetooth que apenas suporte a função mãos-livres. ● Após sincronizar o Soundbar com um dispositivo Bluetooth, seleccionar "[AV] Samsung Soundbar Kxxx" na lista de dispositivos identificados pelo dispositivo irá mudar automaticamente o Soundbar para o modo BT.
  • Page 128 FUNÇÕES ● No modo de ligação Bluetooth, a ligação Bluetooth será desactivada se a distância entre o sistema Soundbar e o dispositivo Bluetooth for superior a 10 m. ● O Soundbar desliga-se automaticamente ao fim de 5 no estado Ready. + Mais sobre Bluetooth O Bluetooth é...
  • Page 129 UTILIZAR A APLICAÇÃO MULTIROOM A aplicação Samsung Multiroom permite ligar o Soundbar a um dispositivo inteligente, à sua rede e à internet. Assim que o Soundbar for ligado a um dispositivo inteligente em que a aplicação Multiroom esteja instalada, poderá também ligá-lo a vários dispositivos sem fios com a aplicação Samsung Multiroom e reproduzir áudio em todos.
  • Page 130 Soundbar por Bluetooth ou Wi-Fi. Se o Soundbar for ligado por ligação Bluetooth, o modo de entrada é definido automaticamente como BT. Para ligar o Soundbar através de Wi-Fi, deve ter a aplicação Samsung Multiroom instalada no dispositivo inteligente.
  • Page 131 - Ligação do Soundbar: Ficha micro USB 2.0 de tipo B (macho) - Ligação USB: Tomada USB 2.0 de tipo A (fêmea) ● O cabo USB é vendido em separado. Entre em contacto com o centro de assistência da Samsung para saber como adquirir o produto.
  • Page 132 FUNÇÕES + Se UPDATE não foi apresentado 1. Desligue o Soundbar, ligue o dispositivo de armazenamento USB que contém os ficheiros de actualização à porta USB do Soundbar. 2. Desligue o cabo de alimentação, volte a ligá-lo e ligue o produto. ●...
  • Page 133 ¼ Actualize o televisor com a versão mais recente de • O televisor tem a versão de firmware mais recente? firmware. ¼ Contacte o centro de contacto da Samsung. • Ocorre um erro ao ligar? ¼ Reinicie o TV SoundConnect e ligue novamente.
  • Page 134 A concepção, as especificações e o ecrã da aplicação estão sujeitos a alteração sem aviso prévio. Especificação nominal A Samsung Electronics Co., Ltd reserva-se ao direito de alterar as especificações sem aviso prévio. O peso e as dimensões indicados são aproximados.
  • Page 135 Este equipamento só pode ser utilizado em interiores. Modelos sem fios (excluindo a frequência de 5,15 GHz - 5,35 GHz) A Samsung Electronics declara que este equipamento está em conformidade com os requisitos essenciais e com outras provisões relevantes da Directiva 1999/5/EC.
  • Page 136 Este produto e os seus acessórios electrónicos não deverão ser misturados com outros resíduos comerciais para eliminação. Para obter informações sobre os compromissos ambientais da Samsung e sobre as obrigações regulamentares específicas de produtos, por exemplo, o regulamento REACH, visite: samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html...
  • Page 137 HW-K650 HW-K651 Manual del usuario Imagine las posibilidades Gracias por adquirir este producto Samsung. Para recibir un servicio más completo, registre su producto en www.samsung.com/register © 2016 Samsung Electronics Co., Ltd. Reservados todos los derechos.
  • Page 138 INTRODUCCIÓN introducción INFORMACIÓN DE SEGURIDAD ADVERTENCIAS PARA REDUCIR EL RIESGO DE ELECTROCUCIÓN, NO ABRA ESTA UNIDAD. NO CONTIENE ELEMENTOS QUE DEBA REEMPLAZAR EL USUARIO. EN CASO DE AVERÍA, SOLICITE LA AYUDA DE PERSONAL ESPECIALIZADO. Este símbolo indica la presencia de alto voltaje en el interior.
  • Page 139 INTRODUCCIÓN PRECAUCIONES 68.6 mm 99.1mm 99.1mm 99.1mm Asegúrese de que la toma de CA de su casa cumpla con los requisitos indicados en la pegatina de identificación de la parte posterior del producto. Instale el producto horizontalmente, sobre una base adecuada (mueble), con espacio suficiente a su alrededor para ventilación 7~10 cm.
  • Page 140 INTRODUCCIÓN ÍNDICE INTRODUCCIÓN 23 FUNCIONES Información de seguridad Modo de entrada Introducción Bluetooth Uso de la app Multiroom DESCRIPCIÓN Utilizacion de la funcion Network Standby On Panel frontal / derecho Actualización de software Panel Posterior / Inferior Mando a distancia 31 SOLUCIÓN DE PROBLEMAS 11 INSTALACIÓN Solución de problemas...
  • Page 141 ● El aspecto de los accesorios puede diferir ligeramente de las ilustraciones anteriores. ● Los cables Micro USB y HDMI se venden por separado. Para su compra, póngase en contacto con un Centro de servicio de Samsung o con el Centro de atención al cliente.
  • Page 142 DESCRIPCIÓN descripción PANEL FRONTAL / DERECHO Botón de (Volumen) Controla el nivel del volumen. Aparece valor numérico del nivel de volumen en la pantalla del panel frontal. Botón de (Fuente) Lado derecho Selecciona la entrada D.IN, AUX, HDMI, BT, TV. ●...
  • Page 143 HDMI OUT (TV-ARC) inteligente y la app la Soundbar a un HUB Samsung Multiroom. Samsung (que debe Genera la salida simultáneamente de señales Consulte la página 27.) adquirirse por separado) o a digitales de vídeo y audio utilizando un cable una red.

  • Page 144: Mando A Distancia

    Repetir La función Repetir solo está disponible cuando se reproduce música desde la app de canciones del teléfono o DMS desde la app Samsung Multiroom. OFF - REPEAT : Cancela la repetición de reproducción. TRACK - REPEAT : Reproduce de forma repetida una pista.
  • Page 145 DESCRIPCIÓN Alimentación Enciende y apaga la alimentación. Volumen Ajusta el nivel de volumen de la unidad. Reproducir/Pausa Pulse el botón p para detener temporalmente la reproducción del archivo. Pulse de nuevo el botón p para reproducir el archivo seleccionado. Salto Atrás Si hay más de un archivo en un dispositivo que esté...
  • Page 146 DESCRIPCIÓN + Control de la Soundbar mediante el mando a distancia del TV 1. Mantenga pulsado el botón SOUND durante más de 5 segundos cuando la Soundbar esté encendida. 2. El mensaje "ON - TV REMOTE" aparece en la pantalla de la Soundbar. 3.
  • Page 147 INSTALACIÓN INSTALACIÓN INSTALACIÓN DE LA SOUNDBAR INSTALACIÓN DEL SOPORTE PARA MONTAJE EN PARED + Precauciones en la instalación ● Se instala sólo en una pared. ● Para la instalación, evite altas temperaturas o humedad, y también paredes que no soporten el peso del equipo. ●...
  • Page 148 INSTALACIÓN A-TYPE : 616mm CENTER LINE B-TYPE : 360mm Línea central 2. Alinee la Línea central de la plantilla de papel con el centro del TV (si está montando la Soundbar bajo el TV) y luego fije la Guía de montaje en pared a la pared con cinta adhesiva. ●...
  • Page 149 INSTALACIÓN 5. Introduzca un tornillo (no suministrado) en cada Soporte-tornillo y luego atornille firmemente cada tornillo de sujeción en su agujero. 6. Use los dos Tornillos (M4 x L12) para fijar ambos soportes, Soporte izquierdo de montaje en pared y Soporte derecho de montaje en pared a la parte inferior de la Soundbar.
  • Page 150 INSTALACIÓN 7. Instale la Soundbar con el Soporte de montaje en pared ya fijado; para ello cuelgue el Soporte de montaje en pared en los Soporte-tornillo de la pared. ● Incline ligeramente la Soundbar para introducir las cabezas de ambos Soporte-tornillo en los agujeros de los Soporte de montaje en pared.
  • Page 151 INSTALACIÓN RETIRADA DE LA SOUNDBAR DE LA PARED 1. Para separar la Soundbar del soporte para la pared, empújela en la dirección indicada por la flecha y luego tire de ella para separarla de la pared como muestra el dibujo. ●...
  • Page 152 CONEXIONES conexiones ● No conecte el cable de alimentación de este producto del TV a la toma de corriente hasta realizar todas las conexiones entre componentes. ● Antes de trasladar o instalar este producto, asegúrese de apagar y desconectar el cable de alimentación. CONEXIÓN DEL SUBWOOFER CONEXIÓN AUTOMÁTICA AL SUBWOOFER El ID de vinculación del subwoofer se predefine en la fábrica;...
  • Page 153 CONEXIONES ● Antes de trasladar o instalar el producto, asegúrese de apagar y desconectar el cable de alimentación. ● Si la unidad principal está apagada, el subwoofer inalámbrico estará en modo inactivo y el LED correspondiente en la parte frontal parpadeará en rojo directamente. (No el LED azul). ●...
  • Page 154 CONEXIONES CONEXIÓN A UN TV ● Importante: Antes de empezar, coloque la pila en el mando a distancia. Consulte la página 10 para ver instrucciones al respecto. CONEXIÓN CON UN TV MEDIANTE UN CABLE ÓPTICO DIGITAL Cable Óptico OPTICAL OUT DIGITAL AUDIO IN (OPTICAL) DIGITAL AUDIO IN...
  • Page 155 ● Anynet+ debe estar activado. ● La función no está disponible si el cable HDMI no admite ARC. TV SOUNDCONNECT Puede disfrutar del sonido del TV a través de la Soundbar conectada a un TV Samsung compatible con la función TV SoundConnect. Conectar 1.
  • Page 156 (Para obtener información adicional, consulte el manual de usuario del TV.) ● Si su TV Samsung se comercializó antes de 2014, compruebe el menú de ajustes de SoundShare. ● Si la distancia entre el TV y la Soundbar supera los 10 m, es posible que la conexión no sea estable o el sonido se interrumpa.
  • Page 157 CONEXIONES CONEXIÓN CON DISPOSITIVOS EXTERNOS CABLE DE AUDIO ÓPTICO O ANALÓGICO Esta unidad incluye una toma de entrada óptica digital y una toma de audio analógico (AUX), así que cuenta con dos formas de conectarla con dispositivos externos. Cable de Audio (no suministrado) AUX OUT AUX IN...
  • Page 158 CONEXIONES CABLE HDMI HDMI es una interfaz digital estándar para conectar a dispositivos como un TV, un proyector, un reproductor de DVD, un reproductor Blu-ray, un descodificador, etc. Debido a que HDMI transmite la señal digital con la máxima calidad, puede disfrutar de un vídeo y un audio superiores, como si se hubiera creado en la fuente digital original.
  • Page 159 FUNCIONES funciones MODO DE ENTRADA del lado derecho de la unidad principal o el botón SOURCE del mando a distancia para Pulse el botón seleccionar el modo deseado. Extremo derecho de la Soundbar Modo de entrada Pantalla Entrada digital óptica D.IN Entrada ARC (HDMI OUT) Entrada AUX...
  • Page 160 • El nombre del dispositibo no puede mostrar caracteres especiales. Aparecerá un signo de subrayado " _ " si el nombre tiene caracteres especiales. • Si el dispositivo Bluetooth no se empareja con Soundbar, borre el "[AV] Samsung Soundbar Kxxx" anteriormente encontrado por el dispositivo Bluetooth y realice una búsqueda de Soundbar de nuevo.
  • Page 161 ● No puede conectar la Soundbar a un dispositivo Bluetooth que admita solo la función HF (manos libres). ● Una vez que haya emparejado la Barra de sonido a un dispositivo Bluetooth, si selecciona "[AV] Samsung Soundbar Kxxx" en la lista de dispositivos rastreados, cambiará automáticamente la Barra de sonido al modo BT.
  • Page 162 FUNCIONES ● En el modo de conexión Bluetooth, la conexión Bluetooth se perderá si la distancia entre el Soundbar y el dispositivo Bluetooth supera los 10 m. ● Soundbar se apaga automáticamente después de 5 minutos en modo Listo. + Información adicional sobre Bluetooth Bluetooth es una tecnología que permite que los dispositivos externos compatibles con Bluetooth puedan fácilmente interconectarse entre sí...

  • Page 163: Antes De Empezar

    USO DE LA APP MULTIROOM La app Samsung Multiroom le permite conectar la Soundbar a un dispositivo inteligente, a su red local y a Internet. Una vez que la Soundbar esté conectada a un dispositivo inteligente que tenga instalada la app Multiroom, podrá...
  • Page 164 Bluetooth, su modo de entrada se define automáticamente en BT. Para encender la Soundbar a través de Wi-Fi debe tener instalada la app Samsung Multiroom en su dispositivo inteligente. 1. Conecte el dispositivo inteligente a la Soundbar.
  • Page 165 - Conexión con la Soundbar: Conector USB 2.0 Micro USB tipo B (macho) - Conexión USB: Clavija USB 2.0 tipo A (hembra) ● El cable USB se vende por separado. Póngase en contacto con un Centro de servicio de Samsung para su compra.
  • Page 166 FUNCIONES + Si no aparece UPDATE 1. Apague la Soundbar, conecte el dispositivo de almacenamiento USB que contiene archivos de actualización al puerto USB de la Soundbar. 2. Desconecte el cable de alimentación, vuelva a conectarlo y enciéndalo. ● Inserte en el puerto USB de la unidad principal un dispositivo USB que contenga la actualización del firmware.
  • Page 167 Fallo en TV SoundConnect (emparejamiento del TV). • ¿Es su TV compatible con TV SoundConnect? ¼ TV SoundConnect es compatible en algunos TV Samsung comercializados a partir de 2012. Compruebe si su TV es compatible con TV SoundConnect. ¼ Actualice el TV con la versión más reciente.
  • Page 168 El diseño, las especificaciones y la pantalla de la App están sujetos a cambio sin previo aviso. Especificación nominal Samsung Electronics Co., Ltd se reserva el derecho a cambiar las especificaciones sin previo aviso. Los pesos y dimensiones son aproximados.
  • Page 169 Este equipo sólo se puede utilizar en recintos cerrados. Modelos inalámbricos (excluida la frecuencia de 5,15 GHz-5,35 GHz) En el presente documento, Samsung Electronics, declara que este equipo está en conformidad con los requisitos esenciales y otras provisiones relevantes de la Directiva 1999/5/EC.
  • Page 170 Contacte con SAMSUNG WORLD WIDE Si tiene alguna pregunta o comentario acerca de productos Samsung, por favor contacte con el servicio de atención al cliente de SAMSUNG. Country Contact Centre  Web Site Country Contact Centre  Web Site ` Europe...

This manual is also suitable for:

Hw-k651

Table of Contents
