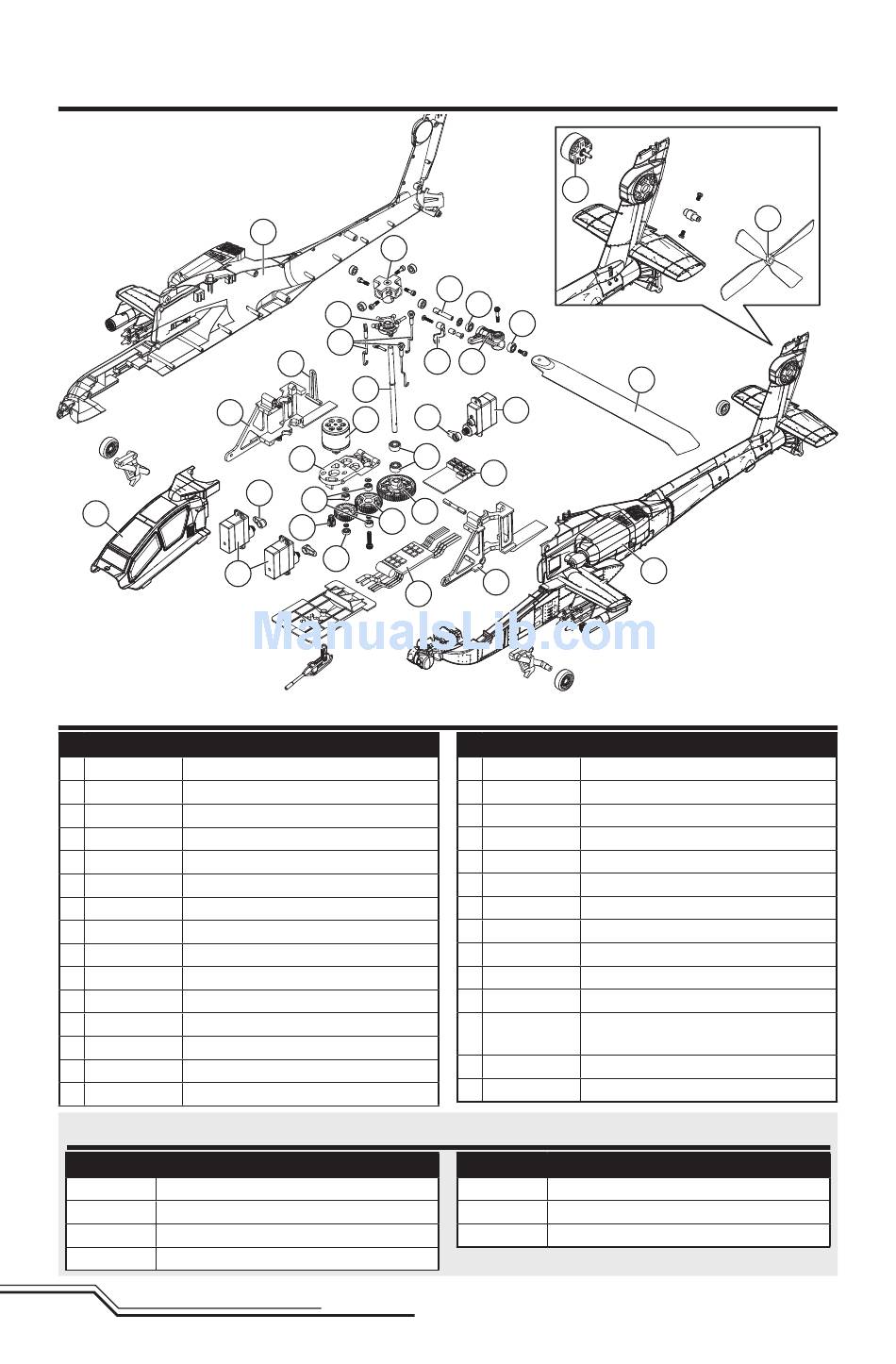

Vue éclatée
20
Liste des pièces détachées
Réf. pièce Description
BLH2500 Micro Apache AH-64, RTF
BLH2580 Micro Apache AH-64, BNF
1 BLH2501 Paire de pales principales
2 BLH2502 Tête de rotor principal
3 BLH2503 Axe de pieds de pale
4 BLH2504 Pieds de pales principales
5 BLH2505 Tringleries de tête rotor
6 BLH2506 Plateau cyclique
7 BLH2507 Roulement 2,5 x 6 x 1,8
8 BLH2508 Roulement 2,5 x 6 x 2,5
9 BLH2509 Roulement 3 x 7 x 3
10 BLH2510 Tringleries de servo
11 BLH2511 Axe principal
12 BLH2512 Châssis
13 BLH2513 Guide anti-rotation
Pièces optionnelles
Réf. pièce Description
Emetteur seul DX6i DSMX
Emetteur seul DX7s DSMX
Emetteur seul DX6 DSMX
Emetteur seul DX7 DSMX
FR
20
2
6
10
13
11
12
17
14
18
8
16
16
7
24
21
3
8
8
5 4
24
18
9
25
15
12
19
Réf. pièce
14 BLH2514
15 BLH2515
16 BLH2516
17 BLH2517
18 BLH2518
19 BLH2519
20 BLH2520
21 BLH2521
22 BLH2522
23 EFLB4002S30J Batterie Li-Po 2S 7,4V 400mA 30C Prise JST
24 SPMSH2060
25 SPMAR6335
EFLC3110
EFLC4000
Réf. pièce Description
Emetteur seul DX8 DSMX
Emetteur seul DX9 DSMX
Emetteur seul DX18 DSMX
56
1
20
Description
Support moteur
Couronne principale
Réducteur
Moteur principal Brushless
Set de bras de servo
Double contrôleur Brushless
Fuselage avec DEL
Moteur d'anticouple Brushless
Rotor d'anticouple
Servo Nanolite Ultra rapide pour hélico
Récepteur AR6335 6 voies AS3X, format
nanolite
Chargeur équilibreur Li-Po 2S 3S, 0.65A
Alimentation secteur 12VDC, 1.5A
22
