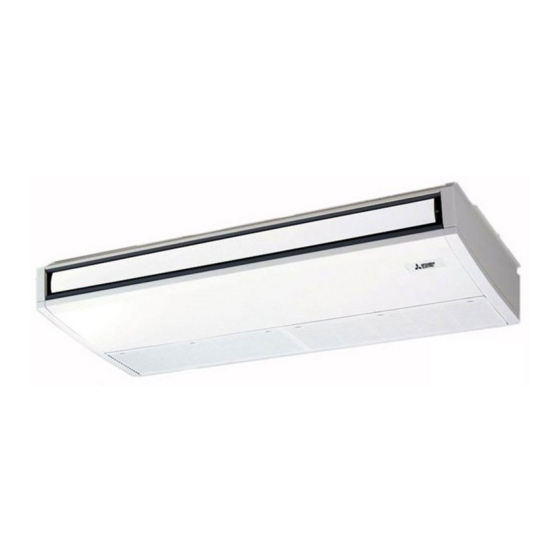

Mitsubishi Electric PCFY-P40VKM-E Operation Manual
Hide thumbs
Also See for PCFY-P40VKM-E:
- Operation manual (40 pages) ,
- Technical & service manual (36 pages) ,
- Installation manual (64 pages)
Advertisement
Available languages
Available languages
Quick Links
Air-Conditioners For Building Application
INDOOR UNIT
PKFY-P·VBM-E / PKFY-P·VHM-E
PCFY-P·VKM-E / PFFY-P·VKM-E2 / PMFY-P·VBM-E
OPERATION MANUAL
For safe and correct use, please read this operation manual thoroughly before operating the air-conditioner unit.
BEDIENUNGSHANDBUCH
Zum sicheren und einwandfreien Gebrauch der Klimaanlage dieses Bedienungshandbuch vor Inbetriebnahme
gründlich durchlesen.
MANUEL D'UTILISATION
Pour une utilisation correcte sans risques, veuillez lire le manuel d'utilisation en entier avant de vous servir du
climatiseur.
BEDIENINGSHANDLEIDING
Voor een veilig en juist gebruik moet u deze bedieningshandleiding grondig doorlezen voordat u de
airconditioner gebruikt.
MANUAL DE INSTRUCCIONES
Lea este manual de instrucciones hasta el final antes de poner en marcha la unidad de aire acondicionado
para garantizar un uso seguro y correcto.
ISTRUZIONI DI FUNZIONAMENTO
Leggere attentamente questi istruzioni di funzionamento prima di avviare l'unità, per un uso corretto e sicuro
della stessa.
ΕΓΧΕΙΡΙΔΙΟ ΟΔΗΓΙΩΝ ΧΡΗΣΕΩΣ
Για ασφάλεια και σωστή χρήση, παρακαλείστε διαβάσετε προσεχτικά αυτό το εγχειρίδιο χρήσεως πριν θέσετε
σε λειτουργία τη μονάδα κλιματισμού.
MANUAL DE OPERAÇÃO
Para segurança e utilização correctas, leia atentamente o manual de operação antes de pôr a funcionar a uni-
dade de ar condicionado.
Işletme Elkitabı
Emniyetli ve doğru biçimde nasıl kullanılacağını öğrenmek için lütfen klima cihazını işletmeden önce bu
elkitabını dikkatle okuyunuz.
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Для обеспечения правильного и безопасного использования следует ознакомиться с инструкциями, указанными в
данном руководстве по эксплуатации, тщательным образом до того, как приступать к использованию кондиционера.
FOR USER
FÜR BENUTZER
POUR L'UTILISATEUR
VOOR DE GEBRUIKER
PARA EL USUARIO
PER L'UTENTE
ΓΙΑ ΤΟΝ ΧΡΗΣΤΗ
PARA O UTILIZADOR
KULLANICI İÇİN
ДЛЯ ПОЛЬЗОВАТЕЛЯ
English (GB)
Deutsch (D)
Français (F)
Nederlands (NL)
Español (E)
Italiano (I)
Ελληνικά (GR)
Português (P)
Türkçe (TR)
Русский (RU)
Advertisement
Related Manuals for Mitsubishi Electric PCFY-P40VKM-E
Summary of Contents for Mitsubishi Electric PCFY-P40VKM-E
- Page 1 Air-Conditioners For Building Application INDOOR UNIT PKFY-P·VBM-E / PKFY-P·VHM-E PCFY-P·VKM-E / PFFY-P·VKM-E2 / PMFY-P·VBM-E OPERATION MANUAL FOR USER English (GB) For safe and correct use, please read this operation manual thoroughly before operating the air-conditioner unit. BEDIENUNGSHANDBUCH FÜR BENUTZER Deutsch (D) Zum sicheren und einwandfreien Gebrauch der Klimaanlage dieses Bedienungshandbuch vor Inbetriebnahme gründlich durchlesen.
-
Page 2: Table Of Contents
2006/66/EC Article 20 Information for end-users and Annex II. Your MITSUBISHI ELECTRIC product is designed and manufactured with high quality materials and components which can be recycled and/or reused. This symbol means that electrical and electronic equipment, batteries and accumulators, at their end-of- life, should be disposed of separately from your household waste. -
Page 3: Parts Names
2. Parts Names ■ Indoor Unit PKFY-P·VBM-E PKFY-P·VHM-E PCFY-P·VKM-E PMFY-P·VBM-E PFFY-P·VKM-E2 Fan speed 4 speed 3 speed+ Auto* 4 speed+ Auto* 4 speed 4 speed Steps 4 steps 5 steps 5 steps 4 steps 4 steps Vane Auto swing Louver Manual Manual Manual... - Page 4 2. Parts Names ■ Wired Remote Controller Controller interface The functions of the function buttons change depending on the screen. Refer to the button function guide that appears at the bottom of the LCD for the functions they serve on a given screen. When the system is centrally controlled, the button function guide that corresponds to the locked button will not appear.
- Page 5 2. Parts Names Display The main display can be displayed in two different modes: “Full” and “Basic”. The factory setting is “Full”. To switch to the “Basic” mode, change the setting on the Main display setting. (Refer to operation manual included with remote controller.) <Full mode>...
- Page 6 2. Parts Names Wireless Remote-Controller (Optional parts) Transmission area Transmission indicator Remote controller display Timer indicator * For explanation purposes, all of the items that appear in the display are shown. * All items are displayed when the Reset button is pressed. Operation areas ON/OFF button Set Temperature buttons...
-
Page 7: Operation
3. Operation ■ About the operation method, refer to the operation manual that comes with each remote controller. 3.1. Turning ON/OFF [ON] [OFF] Press the [ON/OFF] button. Press the [ON/OFF] button again. The ON/OFF lamp will light up in The ON/OFF lamp will come off, green, and the operation will start. - Page 8 3. Operation Note: The number of available fan speeds depends on the type of unit connected. Note also that some units do not provide an “Auto” setting. Preset temperature In the following cases, the actual fan speed generated by the unit will differ for cooling from the speed shown the remote controller display.
- Page 9 3. Operation <Navigating through the pages> <Vane setting> Press the [F1] or [F2] button to go page Main Main menu through the vane setting options: Vane·Louver·Vent. (Lossnay) Press [F3] to go to the previous Swing High power "Auto", "Step 1", "Step 2", "Step 3", Timer page.
-
Page 10: Timer
3. Operation <[Manual] To Change the Airflow's Left/Right Direction> 3.6. Ventilation * The louver button cannot be used. For LOSSNAY combination • Stop the unit operation, hold the lever of the louver, ■ The following 2 patterns of operation is available. and adjust to the desired direction. -
Page 11: Care And Cleaning
6. Care and Cleaning ■ Filter information will appear on the Main display When the is displayed on the in the Full mode when it is time to Main display in the Full mode, the Room clean the filters. Room system is centrally controlled and Cool Set temp. - Page 12 6. Care and Cleaning ■ PCFY-P·VKM-E ■ PFFY-P·VKM-E2 Open the intake grille. Hold the knob on the filter then pull the filter up in the direction of an arrow. To replace the filter after cleaning, be sure to insert the filter far enough until it fits into the stopper.
-
Page 13: Troubleshooting
7. Troubleshooting Having trouble? Here is the solution. (Unit is operating normally.) ■ Air conditioner does not heat or cool well. Clean the filter. (Airflow is reduced when the filter is dirty or clogged.) ■ Check the temperature adjustment and adjust the set temperature. ■... - Page 14 7. Troubleshooting Having trouble? Here is the solution. (Unit is operating normally.) ■ Noise is louder than specifications. The indoor operation sound level is affected by the acoustics of the particular room as shown in the following table and will be higher than the noise specification, which was measured in an echo-free room.
-
Page 15: Specifications
8. Specifications ■ PCFY-P·VKM-E Model P100 P125 Power source (Voltage/Frequency) <V/Hz> ~/N 220-230-240/50, 220/60 Capacity (Cooling/Heating) <kW> 4.5/5.0 7.1/8.0 11.2/12.5 14.0/16.0 Dimension (Height) <mm> Dimension (Width) <mm> 1280 1600 Dimension (Depth) <mm> Net weight <kg> Fan Airflow rate (Low-Middle2-Middle1-High) <m /min>... - Page 16 Содержание 1. Меры предосторожности ..........129 5. Работа пульта дистанционного управления в 2. Наименование деталей ............130 аварийном режиме ............137 3. Эксплуатация ..............134 6. Уход и чистка ..............138 4. Таймер ................137 7. Исправление неполадок ...........140 8. Технические характеристики..........142 Примечание: В этом руководстве по использованию аппарата фраза “проводной пульт дистанционного управления” относится к пульту дистанционного...
- Page 17 2. Наименование деталей ■ Внутренний прибор PKFY-P·VBM-E PKFY-P·VHM-E PCFY-P·VKM-E PMFY-P·VBM-E PFFY-P·VKM-E2 Скорость вращения вентилятора 4-х скоростная 3-х скоростная + Авто* 4-х скоростная + Авто* 4-х скоростная 4-х скоростная Операции 4 шага 5 шага 5 шага 4 шага 4 шага Лопатка Автоотклонение...
- Page 18 2. Наименование деталей ■ Проводной пульт дистанционного управления Интерфейс контроллера Функции функциональных кнопок меняются в зависимости от экрана. См. подсказку по функциям кнопок, которая отобража- ется в нижней части ЖК-экрана для функций, которые работают в данном окне. При централизованном управлении системой подсказка по фун- кциям...
- Page 19 2. Наименование деталей Индикация Главное окно может отображаться в двух разных режимах: "полный" и "Базовый". Заводской настройкой по умолчанию являются "полный" режим отображения. Чтобы переключиться в "Базовый" режим, измените параметр в настройке главного окна. См. руководство по эксплуатации, входящее в комплект поставки пульта дистанционного управления. <Полный...
- Page 20 2. Наименование деталей для беспроводного пульта дистанционного управления (раздел Дополнительное оборудование) Область передачи Индикатор передачи Дисплей пульта дистанционного управления Индикатор таймера * В целях объяснения показаны все пункты, ко- торые появляются на дисплее. * Все пункты отображаются при нажатии кнопки Reset (Сброс).
- Page 21 3. Эксплуатация ■ Описание порядка пользования см. в руководстве пользователя, прилагаемом к каждому пульту дистанционного управления. 3.1. Включение/выключение [ВКЛ] [ВЫКЛ] Нажмите кнопку [ВКЛ/ВЫКЛ]. Нажмите кнопку [ВКЛ/ВЫКЛ] Индикатор ВКЛ/ВЫКЛ будет гореть снова. зеленым цветом, начнется работа. Индикатор ВКЛ/ВЫКЛ будет погашен, работа будет остановлена.
- Page 22 3. Эксплуатация Примечание: Число доступных скоростей вращения вентилятора зависит от типа подключенного устройства. Некоторые устройства не имеют Заданная температура возможности настройки параметра “Auto” (Авто). для охлаждения В следующих случаях действительная скорость вентилятора Заданная температура устройства будет отличаться от скорости, отображаемой на пульте для...
- Page 23 3. Эксплуатация <Навигация по страницам> <Настройка угла дефлектора> Нажмите кнопку [F1] или [F2] для последователь- Страница Main Main menu ного выбора параметров настройки дефлектора: Vane·Louver·Vent. (Lossnay) High power Нажмите [F3] для перехода к пре- Swing “Auto” (Авт.), “Step 1” (Уровень 1), “Step 2” (Уро- Timer дыдущей...
- Page 24 3. Эксплуатация <[Ручное управление] Изменение подачи воздуха впарво/влево> 3.6. Вентиляция * Кнопка управления жалюзи не может быть использована. Для комбинации LOSSNAY • Остановите блок и с помощью рычага регулировки ■ Доступны следующие 2 режима работы. жалюзи выберите требуемое направление подачи •...
- Page 25 6. Уход и чистка ■ Информация о фильтре будет отображаться в глав- Когда отобразится в главном ном окне в режиме “полный”, окне, которое настроено на отоб- Room когда наступит время очистить Room ражение в режиме “полный”, то Cool Set temp. Auto фильтры.
- Page 26 6. Уход и чистка ■ ■ PCFY-P·VKM-E PFFY-P·VKM-E2 Откройте воздухозаборную решетку. Удерживайте рукоятку фильтра, затем потяните его вверх в направлении стрелки. При установке фильтра после чистки убедитесь, что он вставлен достаточно глубоко - до стопора. Снимите катехиновый воздушный фильтр. Фильтр Воздухозаборная...
- Page 27 7. Исправление неполадок Возникла проблема? Вот решение. (Прибор работает нормально.) ■ Кондиционер не обеспечивает должный обогрев или охлаждение. Очистите фильтр. (При загрязнении или закупорке фильтра поток воздуха уменьшается.) ■ Проверьте регулировку температуры и отрегулируйте заданную температуру. ■ Убедитесь, что вокруг наружного прибора достаточно места. Не заблокированли...
- Page 28 7. Исправление неполадок Возникла проблема? Вот решение. (Прибор работает нормально.) ■ Уровень шума превышает уровень, указанный в технических Уровень шума работающего кондиционера зависит от акустики характеристиках. конкретного помещения (см. таблицу ниже). Он может быть выше, чем указано в спецификации, поскольку тестовый замер проводился...
- Page 29 8. Технические характеристики ■ PCFY-P·VKM-E Модель P100 P125 Электропитание (Напряжение/Частота) <В/Гц> ~/N 220-230-240/50, 220/60 Мощность (Охлаждение/Обогрев) <кВт> 4,5/5,0 7,1/8,0 11,2/12,5 14,0/16,0 Габариты (Высота) <мм> Габариты (Ширина) <мм> 1280 1600 Габариты (Глубина) <мм> Масса Нетто <кг> Скорость движения воздушного потока в вентиляторе (Низкая-Средняя2-Средняя1-Высокая) <м...
- Page 30 EG-DEKLARATION OM ÖVERENSSTÄMMELSE EG-CONFORMITEITSVERKLARING MITSUBISHI ELECTRIC AIR CONDITIONING SYSTEMS EUROPE LTD. NETTLEHILL ROAD, HOUSTOUN INDUSTRIAL ESTATE, LIVINGSTON, EH54 5EQ, SCOTLAND, UNITED KINGDOM hereby declares under its sole responsibility that the air conditioners and heat pumps described below for use in residential, commercial and light-industrial environments: erklärt hiermit auf seine alleinige Verantwortung, dass die Klimaanlagen und Wärmepumpen für das häusliche, kommerzielle und leicht-industrielle Umfeld wie unten beschrieben:...
- Page 31 <ENGLISH> <PORTUGUÊS> English is original. The other languages versions are translation of the original. O idioma original é o inglês. As versões em outros idiomas são traduções do idio- ma original. CAUTION CUIDADO • Refrigerant leakage may cause suffocation. Provide ventilation in accordance with EN378-1. •...
- Page 32 Please be sure to put the contact address/telephone number on this manual before handing it to the customer. HEAD OFFICE: TOKYO BLDG., 2-7-3, MARUNOUCHI, CHIYODA-KU, TOKYO 100-8310, JAPAN Printed in Japan RG79D970H01...
