POSICIONAMIENTO DE LOS ELEMENTOS DEL SISTEMA
Todos los elementos del sistema deben ser
colocados en posiciones difícilmente accesibles y
lejos de fuentes de calor.

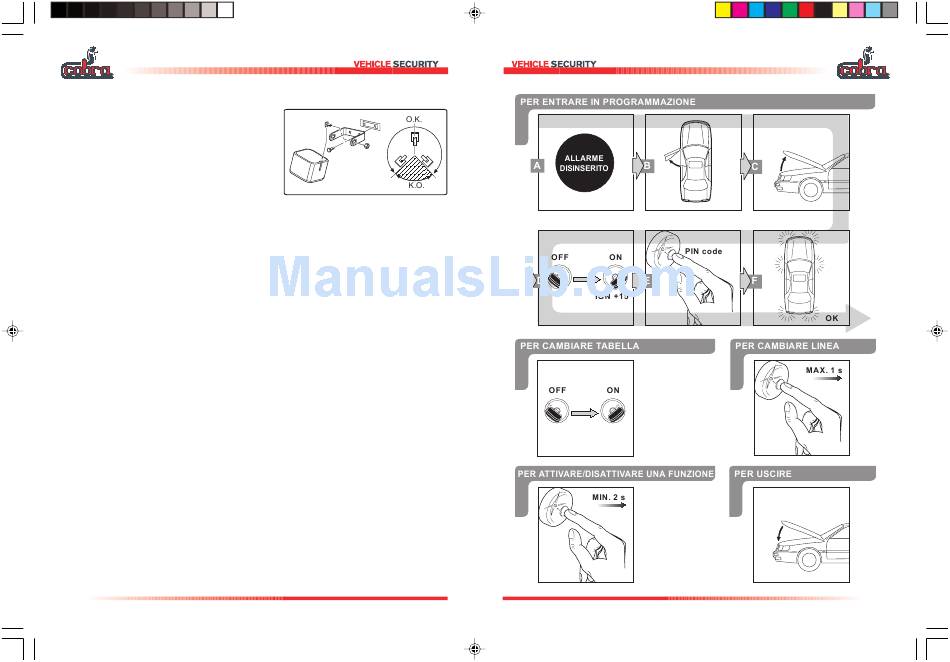

Alarma
Fijarla en el interior del compartimiento motor
controlando que la orientación sea la indicada en el
dibujo.
Sensor volumétrico de ultrasonidos (si está previsto)
Los cabezales pueden ser instalados en la parte alta de los montantes del parabrisas delantero o de la
luneta trasera, teniendo cuidado que no sean cubiertos cuando se bajan las cortinas parasol. Si se trata
de vehículo con techo practicable no es aconsejable instalar los cabezales sobre el plano del salpicadero.
Determinar la correcta orientación de los cabezales durante la ejecución del test funcional del sistema.
Esta alarma incluye un sensor que no requiere ninguna regulación. Se adapta a todo tipo de vehículo
independientemente de la volumetría del habitáculo.
Sensor de rotura cristales (si está previsto)
Se aconseja posicionar el relativo micrófono en posición central del vehículo, mejor si es sobre el
salpicadero orientado hacia la luneta trasera. Este posicionamiento permite obtener una sensibilidad
uniforme. El sensor puede ser utilizado también en combinación con el sensor volumétrico de
ultrasonidos. Para conocer las diversas modalidades de conexión consultar los diseños presentes
en el centro del manual.
Botón capot
La instalación del botón es indispensable para permitir el acceso a los procedimientos de programación
de la alarma y el autoaprendizaje de los señales de mando de los cierres centralizados y de los
indicadores de dirección. Finalizada la instalación controlar que el botón quede apretado por el capot
un mínimo de 5 mm. Controlar que el botón no apriete sobre paneles de aislamiento acústico o
sobre chapa externa de la carrocería, ya que estos materiales podrían con el tiempo deformarse.
Panel de control
Instalar en el salpicadero en modo tal que el botón resulte accesible y el LED resulte visible también
por el usuario. En efecto, además de cumplir con una función disuasiva, el panel (LED + botón) se
usa durante las operaciones de programación y las de reconocimiento del usuario.

CONEXIONES ELECTRICAS

Consultar los esquemas anexos recordando lo siguiente:
• posicionar el cableado de la alarma junto con el cableado original del vehículo.
• debemos derivar la masa a partir de un punto de masa original de vehículo
• antes de volver a conectar la batería cerciorarse que el positivo y el negativo del sistema de
alarma hayan sido conectados.
• todos los cables conectados a positivo deben estar protegidos por un fusible oportunamente
dimensionado y situado cerca del punto de conexión a positivo (ver esquema principal).
