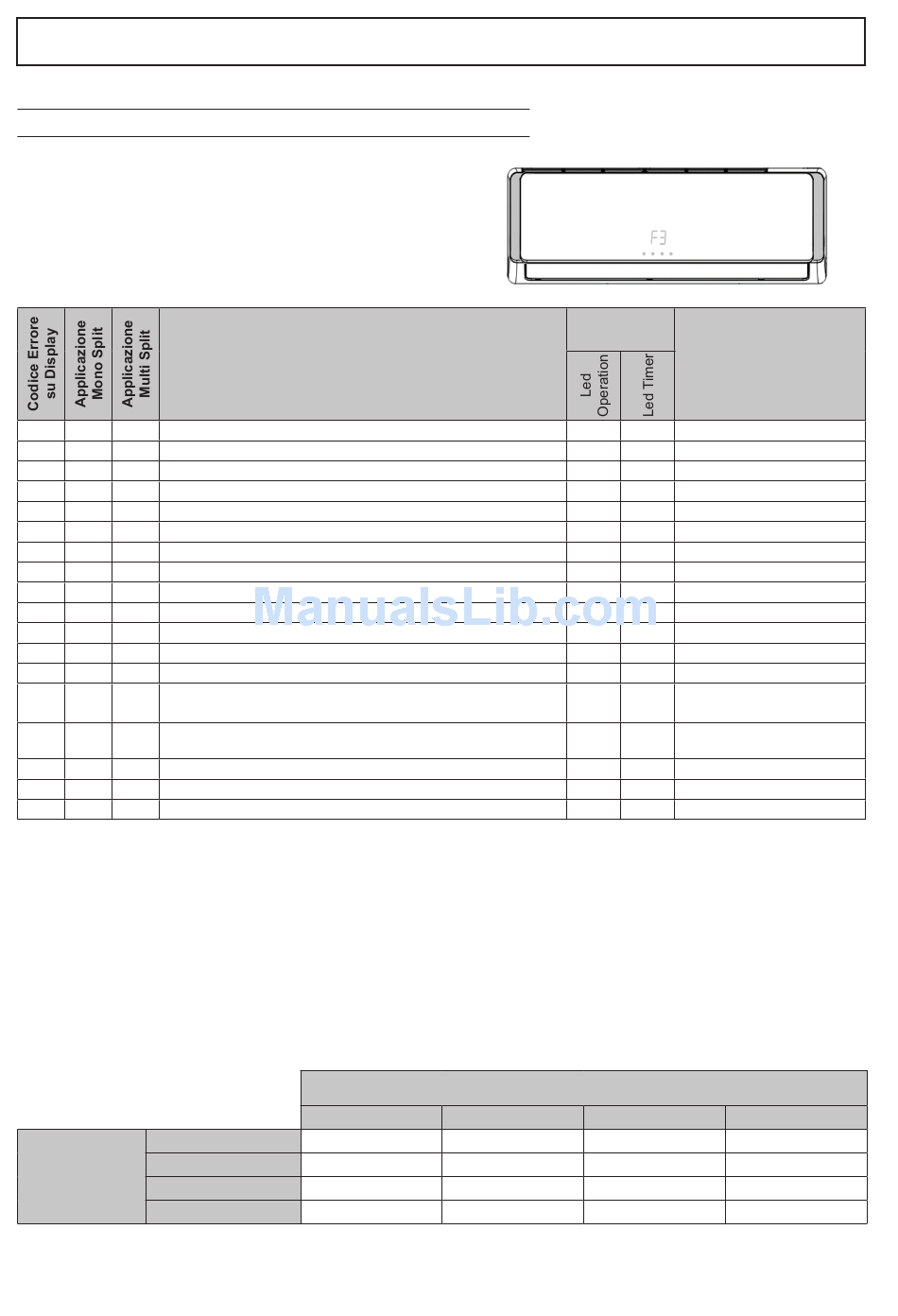

VISUALIZZAZIONE ERRORI

Nel caso insorgesse una condizione di errore durante il fun-
zionamento dell'unità, tale condizione sarà visualizzata sul
display da un codice che identifica il numero del sistema
che ha causato l'errore. Per interpretare i codici di errore,
utilizzare la tabella sottostante. Si segnala che alcuni codici
errori sono specifici nel solo abbinamento con unità Mono-
Split o Multi-Split
E0 si si
Errore EEPROM unità Interna
E1 si si
Errore di comunicazione tra Unità Interna ed Esterna
E2 si si
Errore Zero Crossing
E3 si si
Anomalia motore interno
E4 si si
Sensore temp. ambiente interna aperto o cortocircuito
E5 si si
Sensore di temp. evaporatore interno aperto o cortocircuito
EC si
Perdita di refrigerante
F1 si si
Sensore di temp. ambiente esterna aperto o cortocircuito
F2 si si
Sensore di temp. esterna condensatore aperto o cortocircuito
F3 si si
Sensore di temp. scarico compressore aperto o cortocircuito
F4 si si
Errore EEPROM unità Esterna
F5 si si
Anomalia motore esterno
F6 si
Sensore di temp. ritorno unità interne
Protezione sovra corrente o protezione Modulo di Potenza
P0 si si
Inverter
Protezione per non corretta tensione in ingresso ( toppo bassa
P1 si si
o troppo bassa)
P2 si si
Protezione sovra temperatura compressore
P4 si si
Errore sul Modulo di Potenza Inverter
P5 si
Conflitto modalità fra unità interne
X LED spento
o
LED acceso
*** LED intermittente
Alcuni errori vengono segnalati dal display ma non generano lo spegnimento delle unità. E' opportuno in ogni caso segnalare il
guasto all'Assistenza Tecnica. Alcuni allarmi potrebbero essere generati da una carente manutenzione ordinaria. Si raccomanda di
eseguire tale procedura prima di far intervenire l'Assistenza Tecnica.
Nota per applicazioni MultiSplit
Nel caso in cui fossero richieste contemporaneamente modalità di funzionamento non compatibili tra le varie unità
interne, l'eventuale incompatibilità verrà segnalata dal simbolo P5. Il sistema in generale garantisce la priorità alle
unità impostate a Caldo.
Tabella delle compatibilità
Impostazione
Unità 1 Accesa
Deumidificazione
Ventilazione
(1) si spegne l'unità 1
(2) non si accende l'unità 2
10
MESSA IN FUNZIONE
Tipo di malfunzionamento
Freddo
Freddo no
Caldo si (2)
no
no
Visualizzazione
Impostazione Unità 2 in fase di accensione
Caldo
si (1)
no
si (1)
si (1)
su LED unità
Note
1 x Allarme
2 x Allarme
3 x
Allarme
4 x Allarme
5 x Allarme
6 x Allarme
7 x Allarme
2 o Allarme
3 o Allarme
4 o Allarme
5 o Allarme
6 o Allarme
7 o Allarme
1 * * * Protezione temporanea
2 * * * Protezione temporanea
3 * * * Protezione temporanea
5 * * * Protezione temporanea
6 * * *
Protezione temporanea
Deumidificazione Ventilazione
no
si(2)
no
no
Fig. 2
no
si(2)
no
no
