Conexión del sistema a través de una RDSI
Notas
• No enchufe ni desenchufe el cable de la cámara o el cable de interfaz con la
alimentación conectada. Si lo hace, la cámara, el terminal de comunicaciones o la
unidad RDSI pueden resultar dañados.
• Cuando se conecta la unidad RDSI PCS-B768 para utilizarla por primera vez, es
posible que el terminal de comunicación realice un actualización del software de la
unidad RDSI. Mientras aparece en la pantalla el mensaje de actualización, asegúrese
de que no se desconecta el terminal de comunicación. Si lo hace, se pueden producir
fallos de funcionamiento.
Terminal de
comunicaciones
PCS-P1/P1P
AUDIO OUT
AUX1–
(MIXED)
VIDEO OUT
AUX MAIN– MONITOR– SUB
a AUDIO a VIDEO
OUT OUT
MONITOR
MAIN
(suministrado con PCS-B768)
Cable de
conexión de
S-Video*
Cable de
conexión de
audio*
a la entrada
de S-Video
a la entrada de audio
* suministrado
** no suministrado
Cámara PCS-C1/C1P
TERMINAL VISCA OUT
a TERMINAL
Cable de cámara*
a CAMERA UNIT
VIDEO IN AUDIO IN CAMERA UNIT MIC
–AUX2
(PLUG IN POWER) ISDN UNIT
1 2
100BASE-TX
10BASE-T
RGB OUT DSB
IR OUT
1 2
a ISDN
UNIT
Cable de interfaz
Unidad RDSI PCS-B768**
Monitor de TV**
WHITE
BOARD
DC 19.5V
a DC 19.5 V
Adaptador de
CA PCS-AC195
a TERMINAL
Parte delantera
a ISDN 1-6
Cable modular
a la toma de pared

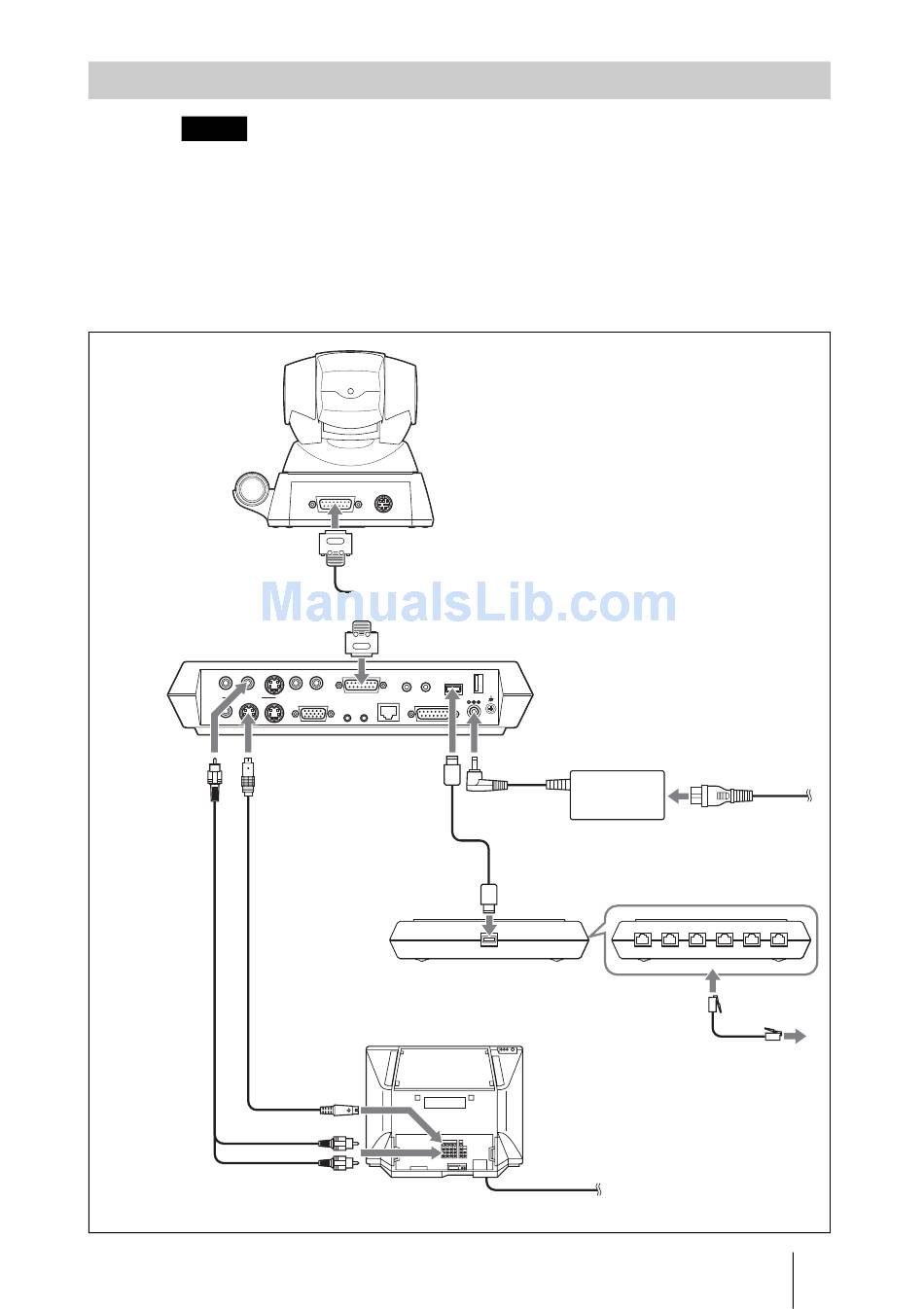

Conexiones del sistema
Cable de
alimentación*
a la toma de pared
1 2 3 4 5 6
a RDSI
RDSI**
15
ES
