Sony HT-SL500 Speakers Connection

4-254-756-13(1)
HOME THEATRE
SYSTEM
HT-SL600/HT-SL500
Speaker Connection
Raccordement des enceintes
Conexión de los altavoces
Anschließen der Lautsprecher
English
This Speaker Connection explains how to connect the DVD player, TV, speakers, and sub woofer so you
can enjoy multi channel surround sound from the DVD player. For details, refer to the operating
instructions supplied with the receiver.

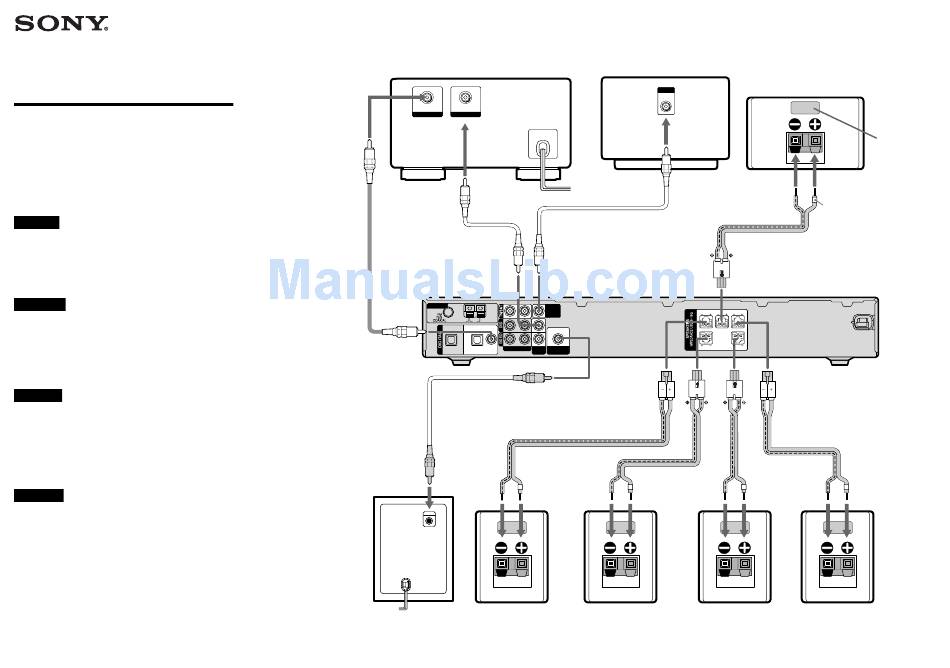

Before you connect the speakers, attach the supplied colour label on the rear panel of the speakers. Connect
the speakers as shown in the illustration at right.
The speakers and the sub woofer are magnetically shielded to allow it to be installed near a TV set.
Français
Ce guide de raccordement des enceintes vous explique comment raccorder le lecteur DVD, le téléviseur, les
enceintes et le caisson de grave afin que vous puissiez profiter au mieux du son surround multicanaux de
votre lecteur DVD. Pour plus de détails, reportez-vous au mode d'emploi fourni avec l'ampli-tuner.
Avant de procéder au raccordement des enceintes, collez les étiquettes de couleur fournies sur le panneau
arrière des enceintes. Raccordez les enceintes comme indiqué dans l'illustration ci-contre.
Les enceintes et le caisson de grave possèdent un blindage magnétique afin de permettre leur installation à
proximité d'un téléviseur.
Español
La sección "Conexión de los altavoces" explica cómo conectar el reproductor de discos DVD, un televisor,
los altavoces y el altavoz potenciador de graves a fin de poder disfrutar de un sonido envolvente multicanal
del reproductor de discos DVD. Si desea obtener más información, consulte el manual de instrucciones
suministrado con el receptor.
Antes de conectar los altavoces, coloque las etiquetas de color suministradas en el panel posterior de los
mismos. Conéctelos tal como se muestra en la ilustración de la derecha.
Los altavoces y el altavoz potenciador de graves están protegidos magnéticamente, lo que permite instalarlos
cerca de un televisor.
Deutsch
In dieser Anleitung zum Anschließen der Lautsprecher wird beschrieben, wie Sie den DVD-Player, den
Fernseher, die Lautsprecher und den Subwoofer so anschließen, dass Sie über den DVD-Player
Mehrkanalraumklang wiedergeben lassen können. Näheres dazu schlagen Sie bitte in der mit dem Receiver
gelieferten Bedienungsanleitung nach.
Bringen Sie vor dem Anschließen der Lautsprecher die mitgelieferten farbigen Aufkleber an der Rückseite
der Lautsprecher an. Schließen Sie die Lautsprecher wie in der Abbildung rechts dargestellt an.
Die Lautsprecher und der Subwoofer sind magnetisch abgeschirmt, so dass sie in die Nähe eines
Fernsehgeräts gestellt werden können.
Sony Corporation © 2004 Printed in Malaysia
DVD player
Lecteur DVD
Reproductor de discos DVD
DVD-Player
COAXIAL VIDEO
DIGITAL OUT OUTPUT
Video cord
Cordon vidéo
Cable de vídeo
Videokabel
Coaxial cord
Cordon coaxial
ANTENNA
Cable coaxial MONITOR
OUT
Koaxialkabel
U
AM
OPT IN OPT IN COAX IN
AUDIO IN VIDEO
TV/SAT DVD
R L IN
Monaural audio cord
Cordon audio monophonique
Cable de audio monoaural
Monaurales Audiokabel
INPUT
Front speaker (right)
Sub woofer
Enceinte avant (droite)
Caisson de grave
Altavoz del altavoz de graves Altavoz delantero (derecho)
Subwoofer Frontlautsprecher (rechts)
TV
Téléviseur
Televisor
Fernseher
INPUT
VIDEO
Video cord
Cordon vidéo
Cable de vídeo
Videokabel
FRONT R CENTER
OUT
SUB SURR R
WOOFER
Speaker cord
Cordon d'enceinte
Cables de altavoces
Lautsprecherkabel
Surround speaker (right) Surround speaker (left)
Enceinte surround (droite) Enceinte surround (gauche)
Altavoz perimétrico (derecho) Altavoz perimétrico (izquierdo)
Surroundlautsprecher (rechts) Surroundlautsprecher (links)
Center speaker
Enceinte centrale
Altavoz central
Centerlautsprecher
Color label
Étiquettes de couleur
Etiquetas de color
Farbige Etiketten
+ terminal tube
Gaine de la borne +
Tubo de terminal +
Anschlußschlaufe +
Speaker cord
Cordon d'enceinte
Cables de altavoces
Lautsprecherkabel
FRONT L
SURR L
Front speaker (left)
Enceinte avant (gauche)
Altavoz delantero (izquierdo)
Frontlautsprecher (links)
