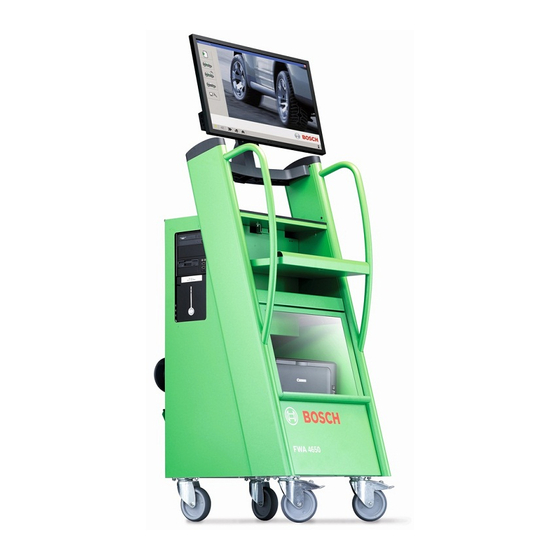

Bosch FWA 4650 Initial Operation And Retrofit Kit

Wlan-box for 3d-12cam wheel alignment system
Hide thumbs Also See for FWA 4650:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual See also: Manual
FWA 4650
de
Erstinbetriebnahme
und Nachrüstung
WLAN-Box für 3D-12Cam
Achsmessgerät
en Initial Operation
and Retrofit Kit
WLAN-Box for 3D-12Cam
Wheel Alignment System

Advertisement

Chapters

Table of Contents
loading

Related Manuals for Bosch FWA 4650

Summary of Contents for Bosch FWA 4650

  • Page 1 FWA 4650 en Initial Operation Erstinbetriebnahme und Nachrüstung and Retrofit Kit WLAN-Box für 3D-12Cam WLAN-Box for 3D-12Cam Achsmessgerät Wheel Alignment System...
  • Page 3 | FWA 4650 | 3 Inhaltsverzeichnis deutsch Contents English Robert Bosch GmbH 1 690 706 220 2016-09-14...

  • Page 4: Table Of Contents

    4 | FWA 4650 | Inhaltsverzeichnis deutsch WLAN-Adapter installieren Beschreibung Verwendete Symbolik 6.1.1 Adapter In der Dokumentation 6.1.2 Verwendung 1.1.1 Warnhinweise – Aufbau und Bedeutung 6 6.1.3 Funktion 1.1.2 Symbole – Benennung und Bedeutung 6 6.1.4 Betriebssystem Auf dem Produkt 6.1.5...
  • Page 5 | FWA 4650 | 5 Messprogramm 9.2.1 CD/ DVD 9.2.2 Download 9.2.3 Installationsprogramm Fahrzeugsollwerte 9.3.1 CD/ DVD 9.3.2 Download 9.3.3 Installationsprogramm Netzwerk konfigurieren 10.1 LAN-Netzwerkverbindung deaktivieren 10.1.1 Windows 7 / POSReady 7 10.1.2 Windows 8.1 10.2 WLAN-Netzwerkverbindung konfigurieren 10.2.1 Windows 7 / POSReady 7 10.2.2 Windows 8.1...

  • Page 6: Verwendete Symbolik

    Vermeidung. Warnhinweise haben folgenden Aufbau: Sicherheitshinweise zu Bosch Wheel Test Equipment". Diese sind vor Inbetriebnahme, Anschluss und Bedie- SIGNALWORT – Art und Quelle der Gefahr! nung von FWA 4650 sorgfältig durchzulesen und zwin- Warn- symbol Folgen der Gefahr bei Missachtung der aufge- gend zu beachten.

  • Page 7: Wlan-Box

    Abb. 1: WLAN-Box Montageposition 4-Säulen- Scheren- Grube Die WLAN-Box ermöglicht die kabellose und bei hebebühne hebebühne Bedarf Fahrwagen freie Anbindung des FWA 4650 √ Bediensäule Achsmessystems an ein PC-System: 4-Säulenhebe- bühne Die Achsmesssoftware (Messprogramm und R Oberseite Vordere Fahrzeugsollwerte) wird auf einem Desktop-, Lap- R Außenseite...

  • Page 8: Pc/ Laptop/ Tablet

    8 | FWA 4650 | WLAN-Box PC/ Laptop/ Tablet Datenübertragung WLAN-Box <-> PC-System: 3.2.1 Hardware Daten Funkart PC/ Laptop/ Tablet- Mindestanforderung 3D-Messsystem WLAN IEEE 802.11ac mit 5 GHz Komponenten CCD-Referenzsystem Bluetooth 2,4 GHz Dual Core 2 x 2,4 GHz: R Intel Celeron Tab.

  • Page 9: Installation Vorbereiten

    Installation vorbereiten | FWA 4650 | 9 Installation vorbereiten Fahrwagen Lieferumfang Weitere Information zur Inbetriebnahme des Fahrwagens siehe Dokument Erstinbetriebnahme Lieferumfang versionsabhängig. FWA 4650 1690706006. 1. Fahrwagen in Betrieb nehmen. 1. WLAN-Box auspacken. 2. USB-Verlängerungskabel (2 x) für Bluetooth- und 2.

  • Page 10: Mechanische Und Elektrische Installation

    10 | FWA 4650 | Mechanische und elektrische Installation Mechanische und Installation an Bediensäule elektrische Installation 4-Säulenhebebühne (Vorschlag 1) 5.1.1 Montage WLAN-Box-Montage gültig für 4-Säulenhebebühne. Montageposition: Abb. 3: WLAN-Box Vor dem Öffnen der WLAN-Box muss der Netzstecker gezogen sein. Nachfolgende Montagepositionen für die WLAN-Box sind Vorschläge.

  • Page 11: Verkabelung

    Mechanische und elektrische Installation | FWA 4650 | 11 5.1.2 Verkabelung 1. Befestigungsschrauben (6 x) des Gehäusedeckels der WLAN-Box lösen: Abb. 6: Gehäusedeckel WLAN-Box demontieren Abb. 5: Bohrbild Befestigungsleisten WLAN-Box 1 Gehäusedeckel 2 Befestigungsschrauben (6 x) 1 Abstand Bohrungen = 620 mm 2 Durchgangsbohrung (2 x) Bohrloch-Ø...
  • Page 12 12 | FWA 4650 | Mechanische und elektrische Installation 16900021_Re Abb. 8: Kabeldurchführung WLAN-Box 1 LAN-Kabel-1 3D-Messsystem 2 LAN-Kabel-2 3D-Messsystem 3 Kabel CCD-Referenzsystem 4 Länge durchgeführter Kabelstrang = 340 mm 5 Komponenten Kabelverschraubung 10. Kabelstrang vor der Kabelbohrung an der Gehäuseaußenseite der WLAN-Box in 3...

  • Page 13: Installation An Quertraverse 4-Säulenhebebühne (Vorschlag 2)

    Mechanische und elektrische Installation | FWA 4650 | 13 Installation an Quertraverse 4-Säulenhebebühne (Vorschlag 2) 5.2.1 Montage WLAN-Box-Montage gültig für vordere Quertraverse an 4-Säulenhebebühne. Montageposition: Oberseite Quertraverse Außenseite Quertraverse Innenseite Quertraverse Abb. 10: Kabelanschlüsse in der WLAN-Box 1 Anschluss 3 + 4 LAN-Kabel (2 x) linker Messwertaufnehmer...

  • Page 14: Verkabelung

    14 | FWA 4650 | Mechanische und elektrische Installation Installation an Bedieneinheit 1. Montageposition an Quertraverse wählen. Scherenhebebühne (Vorschlag 3) 2. Bohrungen (je 1 x) an beiden Befestigungsleisten gemäß Bohrbild markieren. 5.3.1 Montage Bohrbild siehe Kapitel 5.1.1 Montage, Fig. 5.

  • Page 15: Wandinstallation (Vorschlag 4)

    Mechanische und elektrische Installation | FWA 4650 | 15 Wandinstallation (Vorschlag 4) 1. Befestigungsschrauben (6 x) des Gehäusedeckels der WLAN-Box lösen. 5.4.1 Montage Befestigungsschrauben lösen siehe Kapitel 5.1.2 WLAN-Box-Montage gültig für: Verkabelung, Fig. 6. 4-Säulenhebebühne 2. Deckel abnehmen. Scherenhebebühne Grube Abb.

  • Page 16: Verkabelung

    16 | FWA 4650 | Mechanische und elektrische Installation 5. Bohrungen (4 x) gemäß Bohrbild markieren: 7. Dübel (4 x S 8) befestigen. Abb. 16: Wandmontage WLAN-Box 1 Schlitz-Flachkopfholzschrauben (4 x 5 x 50 mm) 2 Dübel (4 x S 8) 8.

  • Page 17: Wlan-Adapter Installieren

    WLAN-Adapter installieren | FWA 4650 | 17 WLAN-Adapter installieren Treiber installieren Beschreibung 6.2.1 Anmeldung 6.1.1 Adapter 1. PC einschalten. Version AVM FRITZ!WLAN Stick AC 860 Hardware Je nach Version des Achsmessgeräts startet das Stick 2000 2724 Betriebssystem mit oder ohne Benutzeranmeldung: Tab.

  • Page 18: Programme Beenden

    18 | FWA 4650 | WLAN-Adapter installieren 6.2.2 Programme beenden 6.2.3 AVM FRITZ!WLAN Treiber Installation 1. Die Programmoberfläche "Aligner" beenden. 1. Nach dem Starten des GUI-PC den FRITZ!WLAN Stick 2. Die Programmmodule Mess-Server, in einen freien USB2-Port des PC einstecken.
  • Page 19 WLAN-Adapter installieren | FWA 4650 | 19 6. Im Dialogfenster auf "Adaptereinstellungen ändern" im linken Menü klicken.  Übersicht aller Netzwerkadapter wird angezeigt. 8. Auf "Internet Protokoll Version 4 (TCP/IPv4 klicken und Properties wählen. 7. Mit der rechten Maustaste auf "WLAN Netzwerkverbindung"...

  • Page 20: Verbindung Zur Wlan Box Herstellen (Posready 7)

    20 | FWA 4650 | WLAN-Adapter installieren 6.2.4 Verbindung zur WLAN Box herstellen (POSReady 7) Gültig für alle Versionen WLAN-Box und Programm- Konfiguration ist auch gültig für die Betriebssyste- me Windows Professional 7 64-Bit und Windows Ultimate 7 64-Bit. Abb. 18: Taskleiste...
  • Page 21 WLAN-Adapter installieren | FWA 4650 | 21 Bezeichnung WLAN-Netzwerkverbindung:  Eingabefenster "Netzwerksicherheitsschlüssel" An der Gehäuseoberseite der WLAN-Box befindet wird geöffnet: sich ein Aufkleber mit den zugehörigen Informatio- nen: Abb. 22: Aufkleber Netzwerkschlüssel auf WLAN-Box Abb. 20: Eingabefenster Netzwerksicherheitsschlüssel 1. Netzwerkverbindung (= "Network ID") für die WLAN-Box anklicken: 1.

  • Page 22: Verbindung Zur Wlan Box Herstellen (Windows 8.1)

    22 | FWA 4650 | WLAN-Adapter installieren 6.2.5 Verbindung zur WLAN Box herstellen Bezeichnung WLAN-Netzwerkverbindung: (Windows 8.1) An der Gehäuseoberseite der WLAN-Box befindet sich ein Aufkleber mit den zugehörigen Informatio- Gültig für alle Versionen WLAN-Box und Programm- nen: Abb. 25: Aufkleber Netzwerkschlüssel auf WLAN-Box Abb.
  • Page 23 WLAN-Adapter installieren | FWA 4650 | 23 A00XXXX Abb. 30: Eingabefenster Netzwerksicherheitsschlüssel Abb. 29: Netzwerke Status = verbunden  WLAN-Adapter mit WLAN-Box verbunden. 1. Sicherheitsschlüssel (= "Network Key") eingeben. Der Netzwerksicherheitsschlüssel befindet sich auf Status WLAN-Netzwerkverbindung = kein dem Aufkleber an der WLAN-Box.

  • Page 24: Bluetooth-Adapter Installieren

    24 | FWA 4650 | Bluetooth-Adapter installieren Bluetooth-Adapter 7.1.3 Treiber installieren Bluetooth-Serial-Port Der Treiber stellt einen virtuellen (= per Soft- Beschreibung ware)seriellen COM Anschluss zur Verfügung. Der physikalische Anschluss des Bluetooth-Adap- 7.1.1 Adapter ters am PC/ Laptop erfolgt per USB.

  • Page 25: Installation

    Bluetooth-Adapter installieren | FWA 4650 | 25 Installation 7.2.2 Durchführen 7.2.1 Vorbereiten Reihenfolge beachten: Zuerst die Software und den Treiber installieren und Programme beenden dann nach Aufforderung den Bluetooth-USB-Adapter Bosch 2.0 am PC/ Laptop anstecken. 1. Achsmessgeräte-PC/ Laptop starten. 2. Die Programmoberfläche Aligner beenden.
  • Page 26 26 | FWA 4650 | Bluetooth-Adapter installieren Abb. 37: Startseite - InstallShield Wizard Abb. 35: Bereit zur Installation - InstallShield Wizard 1. Button "Weiter" wählen. 1. Button "Installieren" wählen. Abb. 38: Lizenzvereinbarung - InstallShield Wizard Abb. 36: Installation - InstallShield Wizard 2.
  • Page 27 Bluetooth-Adapter installieren | FWA 4650 | 27 Abb. 41: Installation Bluetooth-Treiber Abb. 39: Installation fertigstellen - InstallShield Wizard  Bluetooth-Treiber wird installiert. 1. Button "Fertigstellen" wählen. Abb. 42: Anschließen des Bluetooth-USB-Adapters 1. USB-Verlängerungsleitung am PC/ Laptop anschlie- Abb. 40: Neustart PC ßen.

  • Page 28: Konfiguration

    28 | FWA 4650 | Bluetooth-Adapter installieren Konfiguration 7.3.2 Verbinden 7.3.1 Vorbereiten 1. Mit der rechten Maustaste das "Bluetooth Manager" Symbol in der Taskleiste wählen. Bei FWA 4650-Achsmessgeräten muss die WLAN-Box eingeschaltet sein. Prüfen: Der Bluetooth-Manager sollte sich nach der Installa- tion im Autostart befinden.
  • Page 29 Bluetooth-Adapter installieren | FWA 4650 | 29 Bluetooth-Modul in der WLAN-Box: Abb. 47: Etikett Bluetooth-Modul am Gehäuse WLAN-Box Die Angaben zum Bluetooth-Modul befinden sich auf einem Etikett auf der Gehäuseoberseite der WLAN-Box: Bluetooth-Name (BT-Name), Bluetooth-Adresse (BT-Addr) Bluetooth-Schlüssel (BT-PW) Abb. 49: Bluetooth-Geräte werden gesucht ...
  • Page 30 30 | FWA 4650 | Bluetooth-Adapter installieren Abb. 51: Dienstauswahl Abb. 53: Manuelle Zuweisung COM-Port 1. Dienst wählen. 10. Prüfen ob ein Häkchen bei "Automatische Verbin- 2. Button "Weiter" betätigen. dung" vorhanden ist. 11. COM Port wählen. Dienstauswahl: 12. Button "Weiter" betätigen.
  • Page 31 Bluetooth-Adapter installieren | FWA 4650 | 31 Abb. 54: Einrichtung abgeschlossen. Abb. 56: Fertigstellen des Assistenten 10. Button "Weiter" betätigen. 10. Button "Fertigstellen" betätigen.  Programm "Bluetooth-Einstellungen" mit neuer Verbindung wird angezeigt: Abb. 55: Verbindungsnamen eingeben 11. Button "Weiter" betätigen.

  • Page 32: Wiederherstellen

    32 | FWA 4650 | USB-Hardlock installieren USB-Hardlock installieren 7.3.3 Wiederherstellen Funktion: Überwachung der Bluetooth-Verbindung Wiederherstellung der Bluetooth-Verbindung Das Programm "COM Re-Connect" muss für einen einwand- und störungsfreien Betrieb gestartet und Abb. 60: USB-Hardlock konfiguriert sein. Programmpfad: Der USB-Hardlock enthält die Lizenz zur Nutzung...

  • Page 33: Softwareinstallation

    Softwareinstallation | FWA 4650 | 33 Softwareinstallation 9.1.5 Programme Voraussetzung Vor der Installation Programme beenden: 1. Messprogramm schließen. 9.1.1 Hardlock 2. In der Taskleiste die Programmsymbole für ILSV-, Licence-, Demo-, Mess-Server und IR-Fernbedienung Hardlock muss am PC/ Laptop angeschlossen sein.

  • Page 34: Fwa 4650

    34 | FWA 4650 | Softwareinstallation Messprogramm 9.2.2 Download 9.2.1 CD/ DVD 1. Die aus dem Internet oder Firmen-Netzwerk gelade- ne Datei (Installation und/ oder Lizenzschlüssel) auf Achsmessgerätehersteller ein Speichermedium (z.B. USB-Datenträger) kopie- ren. 1. Installations-CD/ DVD des Messprogramms in das 2.

  • Page 35: Installationsprogramm

    Ordner für das Messprogramm. Die Software ist auch in den Autostart-Ordner verlinkt worden und startet nach dem Booten des PC/ Laptops automa- tisch. Bei FWA 4650-Achsmessgeräten muss nach der Ins- tallation des Messprogramms das Netzwerk konfigu- riert werden. Netzwerkkonfiguration siehe Kapitel "Netzwerk".

  • Page 36: Fahrzeugsollwerte

    36 | FWA 4650 | Softwareinstallation Fahrzeugsollwerte 9.3.2 Download 9.3.1 CD/ DVD 1. Die aus dem Internet oder Firmennetzwerk geladene Datei (Installation und/ oder Lizenzschlüssel) auf ein Achsmessgerätehersteller Speichermedium (z.B. USB-Datenträger) kopieren. 2. Speichermedium am PC/ Laptop anschließen. 1. Installations- CD/ DVD Fahrzeugsollwerte ins Lauf- 3.
  • Page 37 Softwareinstallation | FWA 4650 | 37  Das Protokollfenster für die Installation der Fahrzeugsollwerte wird angezeigt.  Das Installationsprogramm vergleicht alle auf der Fahrzeugsollwerte CD/ DVD oder der Downloaddatei enthaltenen Sätze der Fahrzeugsollwerte mit den Einträgen im Lizenzschlüssel.  Bei Übereinstimmung (= gültiger Lizenzschlüssel) wird der entsprechende Satz der Fahrzeugsollwerte installiert.

  • Page 38: 10. Netzwerk Konfigurieren

    38 | FWA 4650 | Netzwerk konfigurieren 10. Netzwerk konfigurieren Das LAN-/WLAN-Netzwerk zur Kommnikation mit dem 3D-Messsystem des FWA 4650-Achsmessgeräts muss manuell konfiguriert werden, bevor es in Be- trieb genommen werden kann. 10.1 LAN-Netzwerkverbindung deaktivieren 10.1.1 Windows 7 / POSReady 7 1.
  • Page 39 Netzwerk konfigurieren | FWA 4650 | 39 1. Menüpunkt "IP-Adresse automatisch beziehen" wählen. 2. Menüpunkt "DNS-Serveradresse automatisch bezie- hen" wählen. 3. Mit Button "ok" bestätigen. 10.1.2 Windows 8.1 1. Mit der rechten Maustaste das "Windows" Symbol in der Taskleiste wählen.

  • Page 40: Windows 7 / Posready 7

    40 | FWA 4650 | Netzwerk konfigurieren 10.2 WLAN-Netzwerkverbindung konfigurieren 10.2.1 Windows 7 / POSReady 7 1. Start>>Systemsteuerung>>Netzwerk- und Freigabe- center wählen.  Fenster Netzwerk- und Freigabecenter wird geöff- net: Abb. 80: Netzwerkverbindungen 1 Auswahl "Adapereinstellungen ändern" 2. Mit linker Maustaste "Adaptereinstellungen ändern"...

  • Page 41: Windows 8.1

    Netzwerk konfigurieren | FWA 4650 | 41 Die IP-Adresse der "drahtlosen Netzwerkverbindung" 10.2.2 Windows 8.1 muss auf den gültigen Wert geändert werden. 1. Mit der rechten Maustaste das "Windows" Symbol in 1. Punkt "Folgende IP-Adresse verwenden" wählen. der Taskleiste wählen.

  • Page 42: 11. Technische Daten

    42 | FWA 4650 | Technische Daten 11. Technische Daten 11.1 Maße und Gewichte WLAN-Box Funktion Einheit Wert Abmessungen (L x B x H): 627 x 250 x 131 Abmessungen (L x B x H) 647 x 250 x 131...
  • Page 43 | FWA 4650 | 43 Contents English Installing WLAN adapter Description Symbols used 6.1.1 Adapter In the documentation 6.1.2 Intended use 1.1.1 Warning notices - 6.1.3 Function Structure and meaning 6.1.4 Operating system 1.1.2 Symbols in this documentation 6.1.5 Storage location...
  • Page 44 44 | FWA 4650 | Vehicle target data 9.3.1 CD/ DVD 9.3.2 Download 9.3.3 Installation program Configuring network 10.1 Deactivating LAN network link 10.1.1 Windows operating systems except Windows 8.1 10.1.2 Windows 8.1 32-bit / 64-bit 10.2 Configuring WLAN network link 10.2.1 Windows operating systems except...

  • Page 45: Symbols Used

    Bosch Wheel Test Equipment". These instructions action. Warning notices have the following structure: must be carefully studied prior to start-up, connection and operation of the FWA 4650 and must always be KEY WORD – Nature and source of hazard! heeded.

  • Page 46: Wlan-Box

    Suggested WLAN-Box fitting locations: The WLAN-Box permits wireless connection of the Fitting location 4-column Scissor FWA 4650 wheel alignment system to a PC system lifting lift platform without having to use a trolley if so required: The wheel alignment software (measurement 4-column lifting √...

  • Page 47: Pc/ Laptop/ Tablet

    The WLAN adapter for connection to the WLAN box Tab. 8: Operating systems supported is only to be used for this purpose. Validity for FWA 4650 wheel alignment unit: WLAN-Box from S/N 0000331 Program-CD from version v5.0b241 Operating system MS Windows...

  • Page 48: Preparation For Installation

    48 | FWA 4650 | Preparation for installation Preparation for installation Trolley Scope of delivery For further information on start-up of the trolley, refer to the document Commissioning of The scope of delivery varies depending on the FWA 4650 1690706006.

  • Page 49: Mechanical And Electrical Installation

    Mechanical and electrical installation | FWA 4650 | 49 Mechanical and Installation at control column of electrical installation 4-column lifting platform (suggestion 1) 5.1.1 Fitting WLAN-Box fitting procedure for 4-column lifting platform. Fitting location: Fig. 3: WLAN-Box The mains connector must be unplugged before opening the WLAN-Box.

  • Page 50: Wiring

    50 | FWA 4650 | Preparation for installation 5.1.2 Wiring 1. Unfasten the screws (6 x) securing the housing cover of the WLAN-Box. Fig. 6: Removing WLAN-Box housing cover Fig. 5: Drilling pattern for WLAN-Box fastening strips 1 Housing cover...
  • Page 51 Preparation for installation | FWA 4650 | 51 16900021_Re Fig. 8: WLAN-Box cable penetration 1 3D measurement system LAN cable 1 2 3D measurement system LAN cable 2 3 CCD reference system cable 4 Length of cable assembly pulled in = 340 mm 5 Cable gland components 10.

  • Page 52: Installation At Cross Member Of 4-Column Lifting Platform (Suggesti On 2)

    52 | FWA 4650 | Preparation for installation Installation at cross member of 4-column lifting platform (suggesti on 2) 5.2.1 Fitting WLAN-Box fitting procedure for front cross member on 4-column lifting platform. Fitting location: On top of cross member On outside of cross member On inside of cross member Fig.

  • Page 53: Wiring

    Preparation for installation | FWA 4650 | 53 Installation at operating unit of 1. Choose a fitting location on the cross member. scissor lift (suggestion 3) 2. Mark holes (1 x each) on both fastening strips in accordance with the drilling pattern.

  • Page 54: Wall Installation (Suggestion 4)

    54 | FWA 4650 | Preparation for installation Wall installation (suggestion 4) 1. Unfasten the screws (6 x) securing the housing cover of the WLAN-Box. 5.4.1 Fitting Refer to Section 5.1.2 Wiring, Fig. 6 for unfastening WLAN-Box fitting procedure for: the securing screws.

  • Page 55: Wiring

    Preparation for installation | FWA 4650 | 55 5. Mark the holes (4 x) in accordance with the drilling 1. Fit the wall plugs (4 x S 8). pattern. Fig. 16: WLAN-Box wall mounting 1 Slotted flat head wood screws (4 x 5 x 50 mm) 2 Wall plugs (4 x S 8) 2.

  • Page 56: Installing Wlan Adapter

    56 | FWA 4650 | Installing WLAN adapter Installing WLAN adapter Installation Description 6.2.1 Log-on 6.1.1 Adapter 1. Switch on the PC. Depending on the version of the wheel alignment Version AVM FRITZ! WLAN Hardware Firmware unit, the operating system starts up with or without Stick user log-on.

  • Page 57: Preparation

    Installing WLAN adapter | FWA 4650 | 57 6.2.2 Preparation 6.2.3 AVM FRITZ!WLAN driver installation There must not be any other 3D-12Cam wheel 1. Following the GUI-PC start-up, insert the alignment devices switched on during installation FRITZ!WLAN USB adapter into a free USB2 port on and configuration.
  • Page 58 58 | FWA 4650 | Installing WLAN adapter 6. Click on "Change adapter settings" in the left menu in the dialog box.  An overview of all network adapters is displayed. 8. Click on "Internet protocol version 4 (TCP/IPv4) and select "Properties".

  • Page 59: Win Embedded Posready 7 64-Bit

    Installing WLAN adapter | FWA 4650 | 59 6.2.4 Win Embedded POSReady 7 64-Bit Valid for all versions of WLAN-Box and program CD. Configuration is also valid for the operating systems Windows Professional 7 64-bit and Windows Ultimate 7 64-bit.
  • Page 60 60 | FWA 4650 | Installing WLAN adapter WLAN network link designation: A sticker with the appropriate information can be found on the top of the WLAN-Box housing. Fig. 23: Network key input window Fig. 20: Network key sticker on WLAN-Box 4.

  • Page 61: Win Embedded Posready 7 64-Bit

    Installing WLAN adapter | FWA 4650 | 61 6.2.5 Win Embedded POSReady 7 64-Bit link designation: A sticker with the appropriate information can be Valid for all versions of WLAN-Box and program CD. found on the top of the WLAN-Box housing.
  • Page 62 62 | FWA 4650 | Installing WLAN adapter Fig. 29: Network key input window Fig. 30: WLAN network links Status = connected  WLAN adapter connected to WLAN-Box. 5. Enter the Network key. The network key can be found on the sticker on the WLAN network link status = no internet access has WLAN-Box.

  • Page 63: Installing Bluetooth Adapter

    Installing Bluetooth adapter | FWA 4650 | 63 Installing Bluetooth 7.1.3 Driver adapter Bluetooth serial port The driver provides a virtual (= by means of Description software) serial COM port. Physical connection of the Bluetooth adapter to 7.1.1 Adapter the PC/ Laptop is by way of USB.

  • Page 64: Installation

    64 | FWA 4650 | Installing Bluetooth adapter Installation 7.2.2 Procedure 7.2.1 Preparation Keep to the sequence: First install the software and the driver and then Ending programs connect the Bluetooth-USB adapter Bosch 2.0 to the PC/ Laptop when prompted to do so.
  • Page 65 Installing Bluetooth adapter | FWA 4650 | 65 Fig. 35: Start mask – InstallShield Wizard Fig. 37: Ready for installation – InstallShield Wizard 1. Press the "Continue" button. 1. Press the "Install" button. Fig. 36: Licence agreement – InstallShield Wizard Fig.
  • Page 66 66 | FWA 4650 | Installing Bluetooth adapter Fig. 39: Installation of Bluetooth driver Fig. 41: Completion of installation – InstallShield Wizard  The Bluetooth driver is installed. 5. Press the "Finish" button. Fig. 40: Connection of Bluetooth-USB adapter Fig. 42: PC re-start 1.

  • Page 67: Configuration

    Installing Bluetooth adapter | FWA 4650 | 67 Configuration 7.2.3 Connection 7.3.1 Preparation 1. Use the right mouse key to select the "Bluetooth manager" icon in the task bar. With FWA 4650 wheel alignment units the WLAN-Box must be switched on.
  • Page 68 68 | FWA 4650 | Installing Bluetooth adapter Bluetooth module in WLAN-Box: Fig. 49: Bluetooth module label on WLAN-Box housing The Bluetooth module data can be found on a label on the top of the WLAN-Box housing: Bluetooth name (BT name)
  • Page 69 Installing Bluetooth adapter | FWA 4650 | 69 Fig. 51: Service selection Fig. 53: Manual COM port assignment 1. Select the service. 10. Check whether there is a tick against "Automatic 2. Press the "Continue" button. connection". 11. Select COM port.
  • Page 70 70 | FWA 4650 | Installing Bluetooth adapter Fig. 56: Set-up completed. Fig. 54: Ending wizard 10. Press the "Continue" button. 10. Press the "Finish" button.  The "Bluetooth settings" program with the new link is displayed: Fig. 57: Entering link name 11.

  • Page 71: Re-Connection

    Installing USB hardlock | FWA 4650 | 71 Installing USB hardlock 7.3.2 Re-connection Function: Monitoring of Bluetooth link Re-connection of Bluetooth link The "COM Re-Connect" program must be started and configured to ensure proper, trouble-free Fig. 60: USB hardlock operation.

  • Page 72: Software Installation

    72 | FWA 4650 | Software installation Software installation 9.1.5 Programs Prerequisite End programs prior to installation: 1. Close the measurement program. 9.1.1 Hardlock 2. In the task bar, use the right mouse key to select the program icons for ILSV, Licence, Demo and The hardlock must be connected to the PC/ Laptop.

  • Page 73: Measurement Program

    Software installation | FWA 4650 | 73 Measurement program 9.2.2 Download 9.2.1 CD/ DVD 1. Copy the file loaded from the internet or company network (installation and/or licence key) onto Wheel alignment unit manufacturer a storage medium (e.g. USB data carrier).

  • Page 74: Installation Program

    Desktop. The software is also linked to the Autostart folder and starts up automatically after booting the PC/ Laptop. In the case of FWA 4650 wheel alignment units, the network has to be configured after installing the measurement program.

  • Page 75: Vehicle Target Data

    Software installation | FWA 4650 | 75 Vehicle target data 9.3.2 Download 9.3.1 CD/ DVD 1. Copy the file loaded from the internet or company network (installation and/or licence key) onto a Wheel alignment unit manufacturer storage medium (e.g. USB data carrier).
  • Page 76 76 | FWA 4650 | Software installation  The protocol window for installation of the vehi- cle target data is displayed.  The installation program compares all the vehicle target data records contained on the vehicle tar- get data CD/ DVD or in the download file to the entries in the licence key.

  • Page 77: 10. Configuring Network

    Configuring network | FWA 4650 | 77 10. Configuring network The LAN/WLAN network for communication with the 3D measurement system of the FWA 4650 wheel alignment unit has to be manually configured before it can be started up. 10.1 Deactivating LAN network link 10.1.1...

  • Page 78: Windows 8.1 32-Bit / 64-Bit

    78 | FWA 4650 | Configuring network 1. Select "Obtain an IP address automatically" Menu item. 2. Select "Obtain DNS server address automatically" Menu item. 3. "OK" button 10.1.2 Windows 8.1 32-bit / 64-bit 1. Click onto the "Windows" symbol into the taskbar with the right mouse key.

  • Page 79: Configuring Wlan Network Link

    Configuring network | FWA 4650 | 79 10.2 Configuring WLAN network link 10.2.1 Windows operating systems except Windows 8.1 1. Select Start>>Control panel>>Network and Sharing Center.  The Network and Sharing Center links window opens up: Fig. 82: Network chang adapter settings 2.

  • Page 80: Windows 8.1 32-Bit / 64-Bit

    80 | FWA 4650 | Configuring network The IP address of the "wireless network link" must 10.2.2 Windows 8.1 32-bit / 64-bit be changed to the valid value. 1. Click onto the "Windows" symbol into the taskbar 1. Select the "Use following IP address" item.

  • Page 81: 11. Technical Data

    Technical data | FWA 4650 | 81 11. Technical data 11.1 WLAN-Box dimensions and weights Function Unit Value Dimensions (L x W x H): 627 x 250 x 131 Dimensions (L x W x H) 647 x 250 x 131...
  • Page 82 Robert Bosch GmbH Automotive Service Solutions Hanauer Straße 101 80993 München (Munich, Bavaria) DEUTSCHLAND www.bosch.com bosch.prueftechnik@bosch.com 1 690 706 220 | 2016-09-14...
