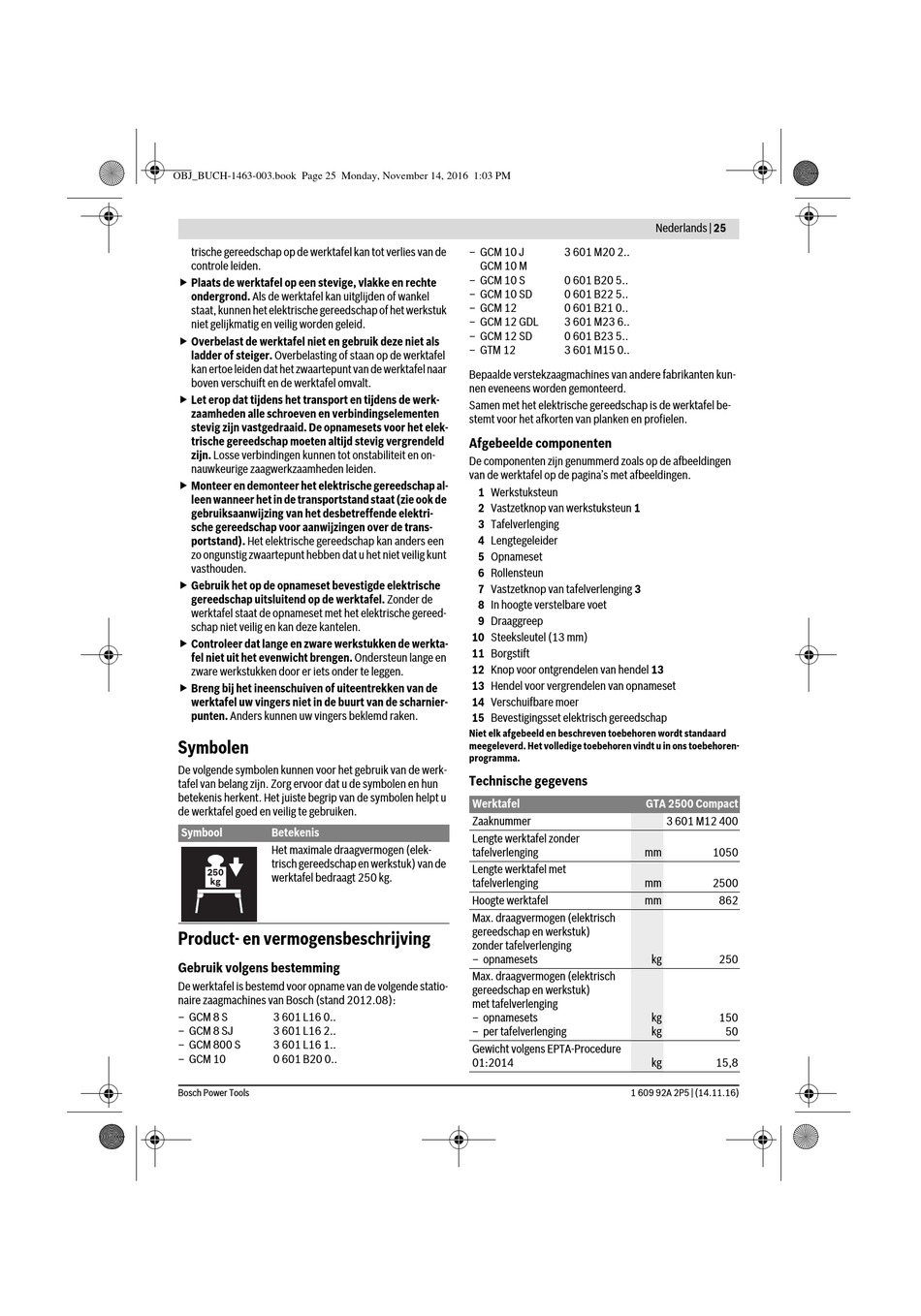

trische gereedschap op de werktafel kan tot verlies van de
controle leiden.
 Plaats de werktafel op een stevige, vlakke en rechte
ondergrond. Als de werktafel kan uitglijden of wankel
staat, kunnen het elektrische gereedschap of het werkstuk
niet gelijkmatig en veilig worden geleid.
 Overbelast de werktafel niet en gebruik deze niet als
ladder of steiger. Overbelasting of staan op de werktafel
kan ertoe leiden dat het zwaartepunt van de werktafel naar
boven verschuift en de werktafel omvalt.
 Let erop dat tijdens het transport en tijdens de werk-
zaamheden alle schroeven en verbindingselementen
stevig zijn vastgedraaid. De opnamesets voor het elek-
trische gereedschap moeten altijd stevig vergrendeld
zijn. Losse verbindingen kunnen tot onstabiliteit en on-
nauwkeurige zaagwerkzaamheden leiden.
 Monteer en demonteer het elektrische gereedschap al-
leen wanneer het in de transportstand staat (zie ook de
gebruiksaanwijzing van het desbetreffende elektri-
sche gereedschap voor aanwijzingen over de trans-
portstand). Het elektrische gereedschap kan anders een
zo ongunstig zwaartepunt hebben dat u het niet veilig kunt
vasthouden.
 Gebruik het op de opnameset bevestigde elektrische
gereedschap uitsluitend op de werktafel. Zonder de
werktafel staat de opnameset met het elektrische gereed-
schap niet veilig en kan deze kantelen.
 Controleer dat lange en zware werkstukken de werkta-
fel niet uit het evenwicht brengen. Ondersteun lange en
zware werkstukken door er iets onder te leggen.
 Breng bij het ineenschuiven of uiteentrekken van de
werktafel uw vingers niet in de buurt van de scharnier-
punten. Anders kunnen uw vingers beklemd raken.
Symbolen
De volgende symbolen kunnen voor het gebruik van de werk-
tafel van belang zijn. Zorg ervoor dat u de symbolen en hun
betekenis herkent. Het juiste begrip van de symbolen helpt u
de werktafel goed en veilig te gebruiken.
Symbool Betekenis
Het maximale draagvermogen (elek-
trisch gereedschap en werkstuk) van de
250
werktafel bedraagt 250 kg.
kg
Product- en vermogensbeschrijving
Gebruik volgens bestemming
De werktafel is bestemd voor opname van de volgende statio-
naire zaagmachines van Bosch (stand 2012.08):
– GCM 8 S 3 601 L16 0..
– GCM 8 SJ 3 601 L16 2..
– GCM 800 S 3 601 L16 1..
– GCM 10 0 601 B20 0..
Bosch Power Tools
– GCM 10 J 3 601 M20 2..
GCM 10 M
– GCM 10 S 0 601 B20 5..
– GCM 10 SD 0 601 B22 5..
– GCM 12 0 601 B21 0..
– GCM 12 GDL 3 601 M23 6..
– GCM 12 SD 0 601 B23 5..
– GTM 12 3 601 M15 0..
Bepaalde verstekzaagmachines van andere fabrikanten kun-
nen eveneens worden gemonteerd.
Samen met het elektrische gereedschap is de werktafel be-
stemt voor het afkorten van planken en profielen.
Afgebeelde componenten
De componenten zijn genummerd zoals op de afbeeldingen
van de werktafel op de pagina's met afbeeldingen.
1 Werkstuksteun
2 Vastzetknop van werkstuksteun 1
3 Tafelverlenging
4 Lengtegeleider
5 Opnameset
6 Rollensteun
7 Vastzetknop van tafelverlenging 3
8 In hoogte verstelbare voet
9 Draaggreep
10 Steeksleutel (13 mm)
11 Borgstift
12 Knop voor ontgrendelen van hendel 13
13 Hendel voor vergrendelen van opnameset
14 Verschuifbare moer
15 Bevestigingsset elektrisch gereedschap
Niet elk afgebeeld en beschreven toebehoren wordt standaard
meegeleverd. Het volledige toebehoren vindt u in ons toebehoren-
programma.
Technische gegevens
Werktafel
Zaaknummer
Lengte werktafel zonder
tafelverlenging
Lengte werktafel met
tafelverlenging
Hoogte werktafel
Max. draagvermogen (elektrisch
gereedschap en werkstuk)
zonder tafelverlenging
– opnamesets
Max. draagvermogen (elektrisch
gereedschap en werkstuk)
met tafelverlenging
– opnamesets
– per tafelverlenging
Gewicht volgens EPTA-Procedure
01:2014
1 609 92A 2P5 | (14.11.16)
Nederlands | 25
GTA 2500 Compact
3 601 M12 400
mm 1050
mm 2500
mm 862
kg 250
kg 150
kg 50
kg 15,8
