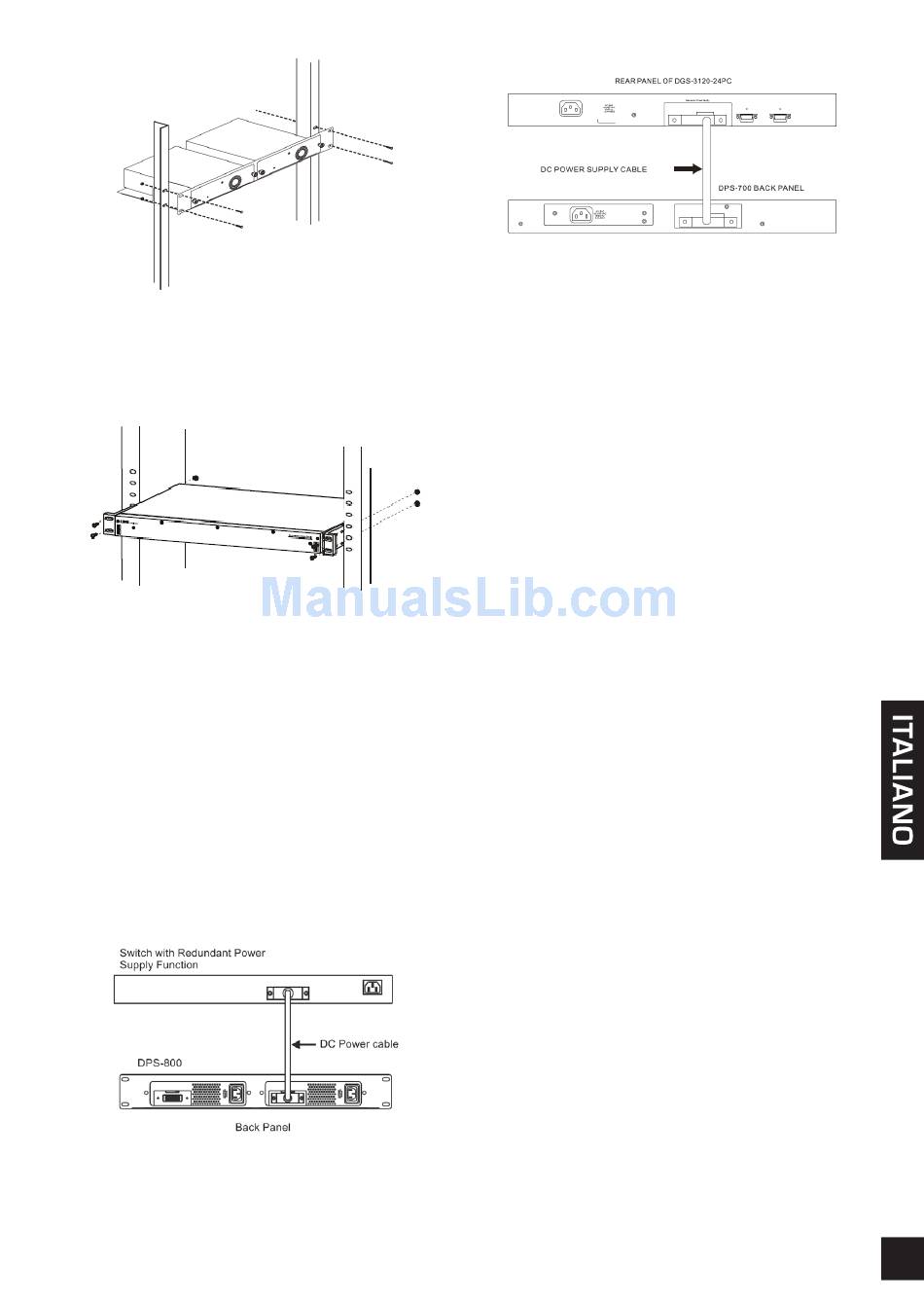

Installazione di un dispositivo DPS-800 in un rack per
componenti elettronici standard
Il dispositivo DPS-700 può essere installato in un rack
standard senza il dispositivo DPS-800.
Installazione di un dispositivo DPS-700 in un rack per
componenti elettronici standard
Collegamento agli switch
Attenzione: Prima del collegamento allo switch,
è necessario scollegare l'alimentatore ridondante
dalla relativa presa elettrica. Il collegamento
diretto di un dispositivo RPS alimentato allo
switch può danneggiare l'alimentatore interno
dello switch.
Inserire un'estremità del cavo di alimentazione
CC nella presa sullo switch e l'altra estremità
nell'alimentatore ridondante.
Inserimento di un singolo RPS in un rack per RPS
DPS-800
Collegamento del dispositivo DPS-700 a uno switch
Attenzione: non collegare il dispositivo DPS-700 allo
switch utilizzando il cavo di alimentazione CC a 14 pin.
È possibile danneggiare l'apparecchiatura se si utilizza
questo cavo anziché quello CC a 22 pin corretto.

Connettore di alimentazione

Collegamento dell'alimentazione CA (DPS-
200A/500A/700)
Collegare l'alimentatore ridondante alla presa elettrica
CA utilizzando un cavo di alimentazione CA standard.
L'accensione di un LED verde nella parte anteriore
del dispositivo DPS-200A/DPS-500A/700 indicherà la
corretta connessione.
Collegamento dell'alimentazione CC (DPS-500DC)
1. Collegare saldamente la fonte di alimentazione CC
ai contatti positivo e negativo del cablaggio. .
• Il polo negativo (-) deve essere collegato al
contatto da -48 V.
• Il polo positivo (+) deve essere collegato al
contatto RTN da -48 V.
• Se disponibile, è possibile collegare la messa a
terra al contatto centrale.
2. Serrare le viti dei contatti per fissare il
collegamento.
Per il collegamento al dispositivo RPS, non è
necessario modificare la configurazione dello switch.
