D-Link DWC-1000 Quick Installation Manual page 38

Per stabilire una connessione tramite console:
1. Collegare il connettore RJ-45 del cavo da
RJ-45 a DB-9 fornito direttamente alla porta
della console del controller wireless.
2. Collegare l'altra estremità del cavo a
un terminale o al connettore seriale di
un computer che esegue il software di
emulazione del terminale. Impostare i valori
del software di emulazione terminale nel modo
seguente:
Velocità in baud: 115200
Bit di dati: 8
Parità: Nessuna
Bit di stop: 1
Controllo del flusso: Nessuno
3. Collegare il controller wireless seguendo le
istruzioni riportate nella sezione "Connessione
dell'alimentazione e accensione/spegnimento"
di questa guida, quindi accendere il
dispositivo. Sul terminale compare la
sequenza di avvio.
4. Al termine della sequenza di avvio, viene
visualizzato il prompt dei comandi per
indicare che il dispositivo è pronto per essere
configurato.
Rilevazione e gestione del punto di
accesso unificato

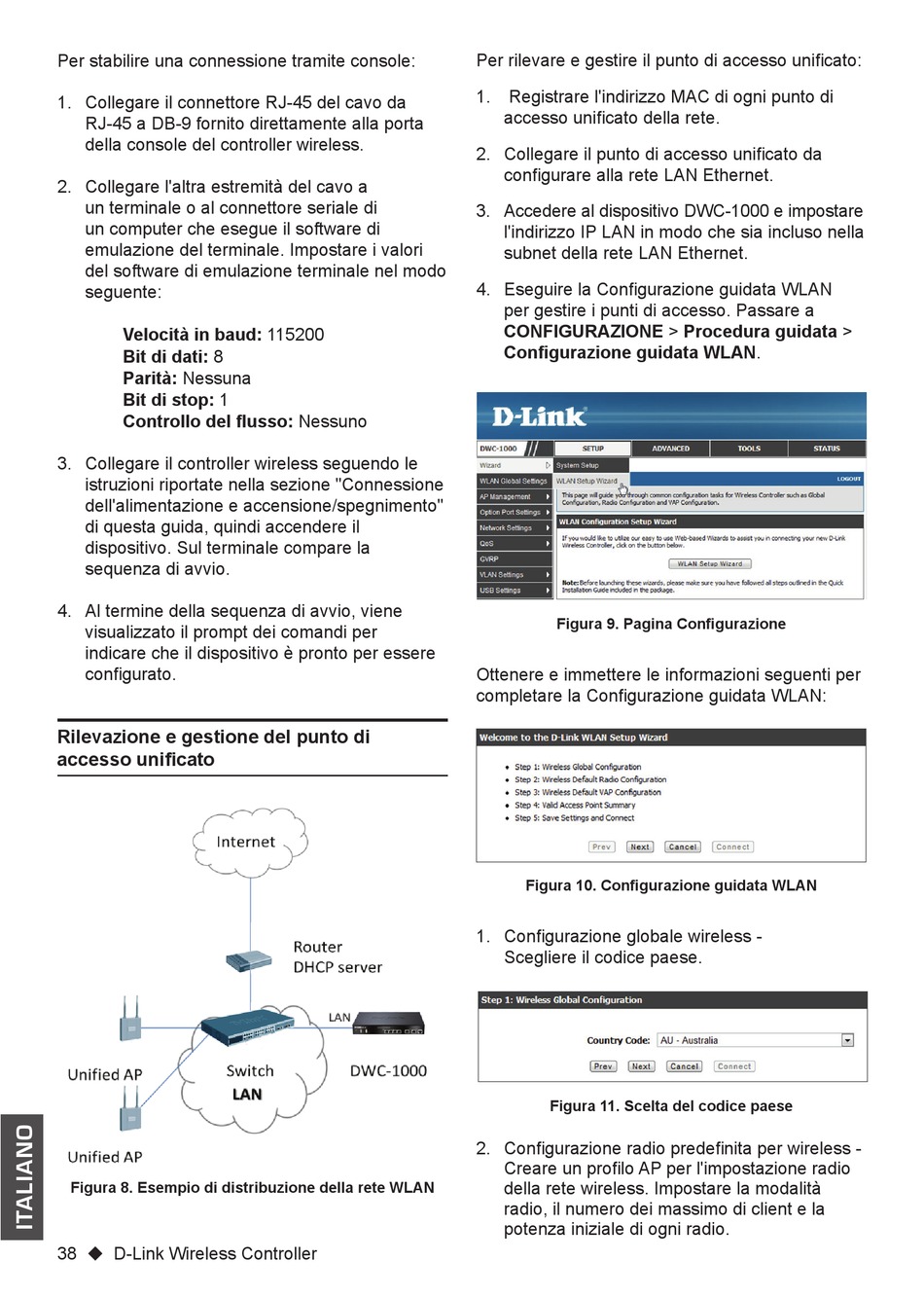

Figura 8. Esempio di distribuzione della rete WLAN
38  D-Link Wireless Controller
Per rilevare e gestire il punto di accesso unificato:
1. Registrare l'indirizzo MAC di ogni punto di
accesso unificato della rete.
2. Collegare il punto di accesso unificato da
configurare alla rete LAN Ethernet.
3. Accedere al dispositivo DWC-1000 e impostare
l'indirizzo IP LAN in modo che sia incluso nella
subnet della rete LAN Ethernet.
4. Eseguire la Configurazione guidata WLAN
per gestire i punti di accesso. Passare a
CONFIGURAZIONE > Procedura guidata >
Configurazione guidata WLAN.
Figura 9. Pagina Configurazione
Ottenere e immettere le informazioni seguenti per
completare la Configurazione guidata WLAN:
Figura 10. Configurazione guidata WLAN
1. Configurazione globale wireless -
Scegliere il codice paese.
Figura 11. Scelta del codice paese
2. Configurazione radio predefinita per wireless -
Creare un profilo AP per l'impostazione radio
della rete wireless. Impostare la modalità
radio, il numero dei massimo di client e la
potenza iniziale di ogni radio.
