DO NOT PRINT THIS PAGE
PRINTING INSTRUCTIONS ONLY

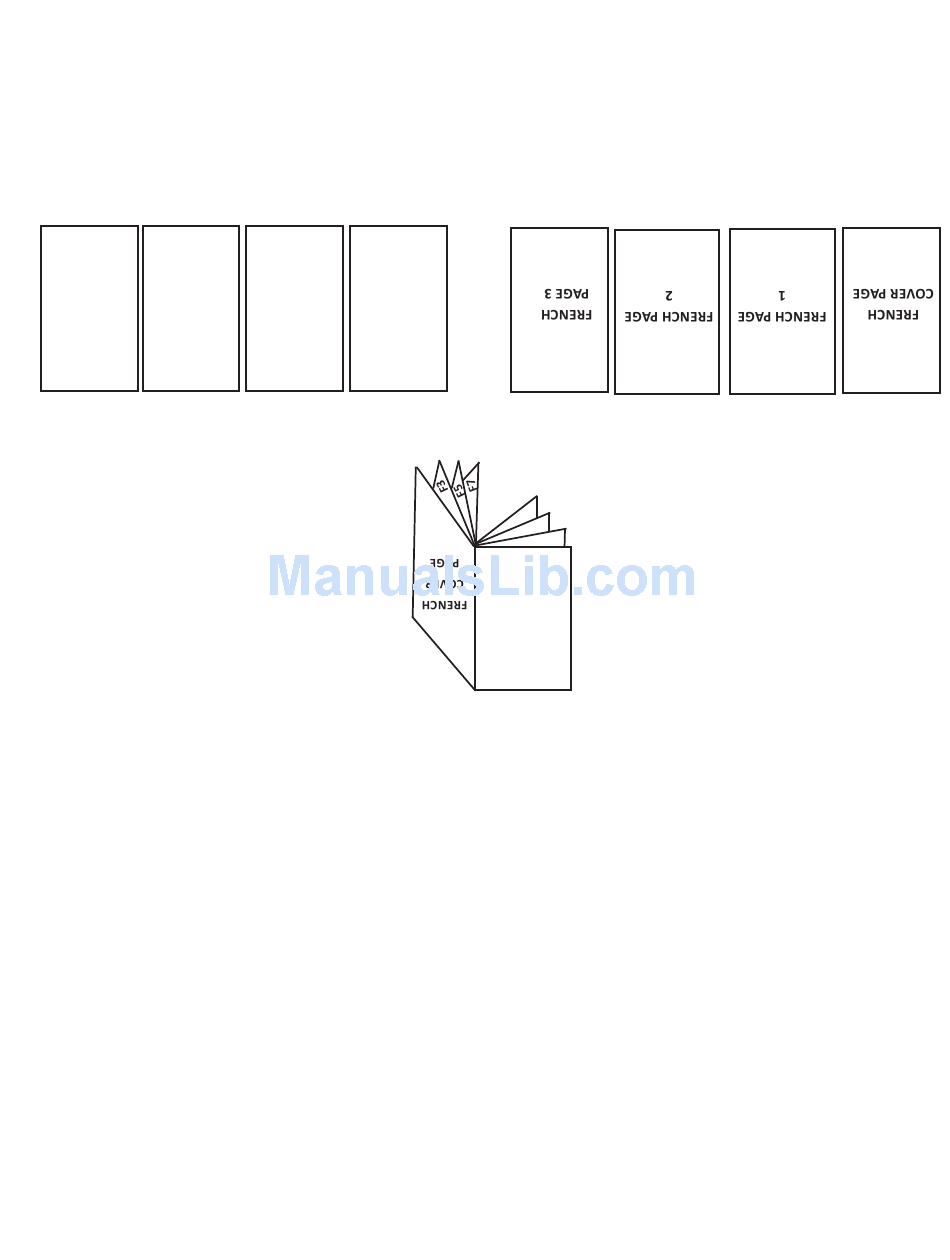

PRINT INSTRUCTIONS: PRINT FLIP INSTRUCTION MANUAL ENGLISH ONE SIDE - FRENCH THE OTHER SIDE AS
PER ILLUSTRATION BELOW.
ENGLISH PAGE
ENGLISH PAGE
ENGLISH
ENGLISH
ETC...........
1
2
COVER PAGE
PAGE 3
E7
E5
E3
ENGLISH
COVER
PAGE

Advertisement

Table of Contents
loading

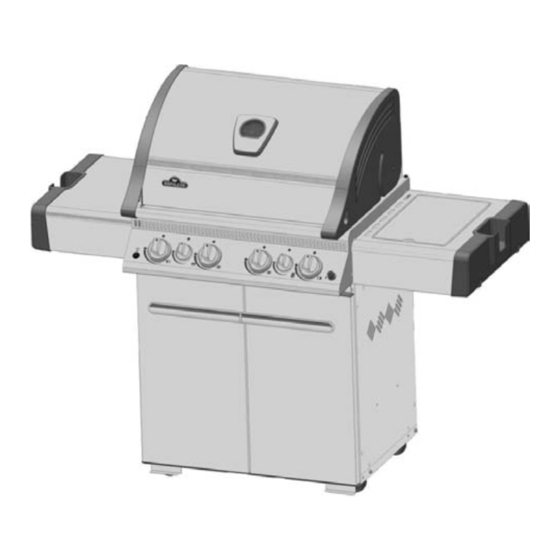

Related Manuals for Napoleon LD485RSIB

Summary of Contents for Napoleon LD485RSIB

  • Page 1 DO NOT PRINT THIS PAGE PRINTING INSTRUCTIONS ONLY PRINT INSTRUCTIONS: PRINT FLIP INSTRUCTION MANUAL ENGLISH ONE SIDE - FRENCH THE OTHER SIDE AS PER ILLUSTRATION BELOW. ENGLISH PAGE ENGLISH PAGE ENGLISH ENGLISH ETC... COVER PAGE PAGE 3 ENGLISH COVER PAGE...
  • Page 2 Notice to Installer: Leave these instructions with the grill owner for future reference. Napoleon Appliance Corp., 214 Bayview Dr., Barrie, Ontario, Canada L4N 4Y8 Phone: 1-866-820-8686 Fax: (705)725-2564 email: wecare@napoleonproducts.com web site: www.napoleongrills.com...

  • Page 3: Conditions And Limitations

    NAPOLEON will not be responsible for the installation, labor or any other costs or expenses related to the re-installation of a warranted part, and such expenses are not covered by this warranty.

  • Page 4: Safe Operating Practices

    Never use natural gas in a unit designed for liquid propane gas. • Never use lighter fluid in a gas grill. • Use charcoal briquettes only with a Napoleon charcoal tray designed for this unit. • Burner controls must be off when turning supply cylinder on. •...

  • Page 5: Propane Cylinder Installation

    Cylinder Specification/Gas Hook Up THIS GAS BARBECUE IS CERTIFIED UNDER CANADIAN AND AMERICAN NATIONAL STANDARDS, CAN/CSA-1.6-2005 AND ANSI Z21.58 -2005 RESPECTIVELY FOR OUTDOOR GAS GRILLS AND SHOULD BE INSTALLED TO CONFORM WITH LOCAL CODES. In absence of local codes, install to the current CAN/CGA-B149.1 Propane Installation Code in Canada or to the National Fuel Gas Code, NFPA54/ANSI Z223.1 in the United States.

  • Page 6: Natural Gas Hook-Up

    Bubbles will indicate a gas leak. Either tighten the loose joint or have the part replaced with one recommended by the Napoleon Customer Care department and have the grill inspected by a certified gas installer. If the leak cannot be stopped, immediately shut off the gas supply, disconnect it, and have the grill inspected by a certified gas installer or dealer.

  • Page 7: Lighting Instructions

    Lighting Instructions Side Burner Side Burner Igniter Lights Left Rear Right Centre Left Centre Right Burner Burner Burner Burner Burner Off Position WARNING! Open lid. WARNING! Ensure all burner controls are in the off position. Turn on the gas supply valve. Main Tube Burner Rear Burner Lighting Side Burner Lighting...

  • Page 8: Operating The Grill

    Should a flare-up occur, move food away from the flames and reduce the heat. Leave the lid open. See Your All Season Grill cookbook by Napoleon for more detailed instructions. Direct Cooking: Place food to be cooked on the grill directly over the heat. This method is generally used for searing or for foods that do not require prolonged cooking times such as hamburgers, steaks, chicken pieces, or vegetables.
  • Page 9 Any juices or oils that escape from the food drip onto the charcoal and vaporize into smoke giving the food its delicious grilled taste. The Napoleon infrared burner cooks in the same way. In each burner, 10,000 ports – each with its own tiny flame – cause the surface of the ceramic tile to glow red. This glow emits the same type of infrared heat to the food as charcoal, without its hassle or mess.
  • Page 10 High setting 3 min. each side. 6 min. – Well done your patties. To add an exotic taste to your meat, try adding hickory-flavored woodchips to Napoleon’s woodchip smoker. Chicken pieces High setting 2 min. each side then 20-25 min.

  • Page 11: Maintenance / Cleaning Instructions

    Maintenance / Cleaning Instructions We recommend this gas grill be thoroughly inspected and serviced annually by a qualified service person. At all times keep the gas grill area free from combustible materials, gasoline and other flammable vapors and liquids. Do not obstruct the flow of ventilation and combustion air. Keep the cylinder enclosure ventilation openings (located on the cart sides and at the front and back of the bottom shelf) free and clear from debris.
  • Page 12 Touch-up enamel is available from your Napoleon Grill dealer. WARNING! Hose: Check for abrasions, melting, cuts, and cracks in the hose. If any of these conditions exist, do not use the gas grill. Have the part replaced by your Napoleon Gas Grill dealer or qualified gas installer. www.napoleongrills.com...

  • Page 13: Troubleshooting

    Tube Burner: The burners are made from heavy wall 304 stainless steel, but extreme heat and a corrosive environment can cause surface corrosion to occur. This can be removed with a brass wire brush. CAUTION! Beware of Spiders. Spiders and insects are attracted to the smell of propane and natural gas. The burner is equipped with an insect screen on the air shutter, which reduces the likelihood of insects building nests inside the burner but does not entirely eliminate the problem.
  • Page 14 Cracked ceramic tile. Allow burner to cool and inspect very closely for cracks. If any cracks are found, contact your authorized Napoleon dealer to order a replacement burner assembly. Leaking gasket surrounding the ceramic tile, or Contact your authorized Napoleon dealer a weld failure in the burner housing.

  • Page 15: Ordering Replacement Parts

    KEEP YOUR RECEIPT AS PROOF OF PURCHASE TO VALIDATE YOUR WARRANTY. Ordering Replacement Parts Warranty Information MODEL: DATE OF PURCHASE: SERIAL NUMBER: (Record information here for easy reference) Before contacting the Customer Care Department, check the NAC Website for more extensive cleaning, maintenance, troubleshooting and parts replacement instructions at www.napoleongrills.com.

  • Page 16: Getting Started

    CAUTION! During unpacking and assembly we recommended you wear work gloves and safety glasses for your protection. Although we make every effort to make the assembly process as problem free and safe as possible, it is characteristic of fabricated steel parts that the edges and corners might be sharp and could cause cuts if handled incorrectly.

  • Page 17: Magnet Installation

    1 x N430-0002 1. Magnet Installation Snap magnet into slot in front of bottom shelf. 16 x N570-0073 (1/4-20 X 3/8”) 16 x N450-0027 (1/4-20) 3/8”(10mm) 7/16”(11mm) 2. Caster/Bracket Installation Attach (4) casters, using (4) ¼ -20 x 3/8” screws and (4) ¼ -20 lock nuts for each caster. Attach brackets under front casters as illustrated.
  • Page 18 Propane Only 3. Propane Tank Ring Installation Insert propane tank ring into slots in bottom of shelf as shown. Fold tabs over to secure in place. 4 x N570-0080 (#14 x 1/2”) 3/8”(10mm) 4. Left and Right Cart Panel Installation Install end cart panels ensuring slots in panel are to the top, rest panel on bottom shelf and line up holes.
  • Page 19 6 x N570-0080 (#14 x 1/2”) 3/8”(10mm) 5. Rear Cart Panel Installation Fit rear cart panel between the two end panels; ensure large hole in panel is to the bottom right corner as illustrated. Fasten using (6) #14 x 1/2” screws, three on each side. www.napoleongrills.com...
  • Page 20 1 x N570-0080 (#14 x 1/2”) 3/8”(10mm) 6. Tank Inhibitor Bracket / Propane Tank Mount Installation Insert tank inhibitor bracket into slot in rear panel as illustrated. Fasten to bottom panel using (1) #14 x 1/2” screw. Clip top propane tank mount into slots in back panel. Insert one end at a time, gently bending wire. (When not in use tank mount will lay flat against back panel).

  • Page 21: Heat Shield Installation

    4 x N570-0080 (#14 x 1/2”) 1 X N430-0002 3/8”(10mm) 7. Front Cabinet Support Installation Fasten top rail assembly to the front of side panels using (4) #14 x 1/2” screws. For ease of installation start all screws before tightening completely. Snap magnet into place as shown. 4 x N570-0080 (#14 x 1/2”) 3/8”(10mm) 8.

  • Page 22: Grill Head Installation

    4 x N570-0091 (1/4-20 X 1/2”) 3/8”(10mm) 9. Grill Head Installation PROPANE ONLY – To avoid assembly difficulties, prior to mounting the grill head, remove zip tie holding regulator up under control panel. This was installed at the factory to protect the regulator hose during shipping and is no longer required. (Take care when removing the tie not to damage the hose).
  • Page 23 2 x N570-0073 (1/4-20 X 3/8”) 3/8”(10mm) 10. Battery Pack / Rotisserie Mount Installation Install battery pack below vent slots on left hand panel using magnet supplied with battery pack. Plug wire from LED (lights) located underneath control panel into wire from battery pack. Install rotisserie mount bracket to left side of barbecue as shown using (2) 1/4 –...

  • Page 24: Side Shelf Assembly

    8 x N570-0076 (#8 X 1/2”) 4 x N570-0013 (#8 X 5/8”) 11. Side Shelf Assembly Peel the protective coating from the side shelf. Insert the top of the side shelf into the end cap engaging the edge of the shelf under the ribs in the end cap as illustrated.

  • Page 25: Side Shelf Installation

    4 x N570-0082 (1/4-20 X 5/8”) 4 x N735-0001 (insulated washer) 3/8”(10mm) 12. Side Shelf Installation Insert (4) 1/4 - 20 x 5/8” screws through the washers into the threaded holes in the side of the base; do not tighten all the way.
  • Page 26 Fit the orifice into the burner tube and secure with the hose retainer clip supplied. Attach the wire from the manifold to the side burner electrode. Fit orifice into burner tube and secure with hose retainer clip supplied. Cooking Grid Placement: The cooking grid can be placed at two different heights. The lower height is for use with pots or pans.

  • Page 27: Door Assembly

    2 x N485-0016 ( ” top pivot pin) 4 x N570-0099 (#14 x 3/4”) 4 x N340-0007 (tool hook) 2 x N485-0017 (7/8” bottom pivot pin) 3/8”(10mm) 14. Door Assembly Install the door handle onto the front of the door and the tool hooks onto the back of the door using (2) #14 x 3/4” screws per door.

  • Page 28: Door Installation

    2 x N105-0011 (door bushing) 2 x N160-0022 (pivot pin clip) 15. Door Installation Slide the bushing over the pivot pin on the bottom of the door. Direct the top pivot pin into the hole in the underside of the front cabinet support and then lower the door fitting bushing into the hole in the bottom shelf. Once installed, snap the top pivot pin clip over the top pivot pin as illustrated.
  • Page 29 16. Condiment Basket Installation Rotate basket slightly to allow wire to enter the holes in the side panel. Push through and upwards, rotating to allow the bend in the wire to pass through the holes. Lay basket flat against the side panel. 17.

  • Page 30: Grease Tray And Holder Installation

    18. Grids and Warming Rack Installation Position grids and warming rack into base as shown. Rest warming rack on brackets inside hood and grids on front and back lip of base. 19. Grease Tray and Holder Installation Clip the wire grease tray holder into the two holes located in the center of the back panel. Place the aluminum grease tray into the grease tray holder.

  • Page 31: Drip Pan Installation

    20. Drip Pan Installation Slide drip pan into rear of base as shown. Ensure dip pan rides along rails on bottom of base. www.napoleongrills.com...
  • Page 32 Rotisserie Kit Assembly Instruction (optional) Assemble rotisserie kit components as shown. Ensure stop bushing is tightened on the inside of hood casting. www.napoleongrills.com...
  • Page 33 Propane Only – Proper Hose Connection Ensure the regulator drops into the small opening, between the tank heat shield and the right side of the cabinet. Clip hose to side panel using hose retainer clip supplied. Propane Only – Improper Hose Connection WARNING –...
  • Page 34 Natural Gas Only – Proper Hose Connection 3/4”(19mm) WARNING! The installation must be performed by a licensed gas fitter, and all connections must be leak tested before operating the grill. Do not use pipe dope or teflon tape on this connection. Tighten the connection with two wrenches.
  • Page 35 Natural Gas Only – Improper Hose Connection WARNING – FIRE HAZARD WARNING! Do not route hose underneath drip pan. WARNING! Do not route hose over top of rear panel. WARNING! Ensure the hose does not contact any high temperature surfaces, or it may melt and leak causing a fire.
  • Page 36 Bubbles will indicate a gas leak. Either tighten the loose joint or have the part replaced with one recommended by the Napoleon Customer Care department and have the grill inspected by a certified gas installer. If the leak cannot be stopped, immediately shut off the gas supply, disconnect it, and have the grill inspected by a certified gas installer or dealer.
  • Page 37 Parts List Item Part # Description RSIB N135-0042-GY1HT left side lid casting N385-0129 NAPOLEON logo W450-0005 logo spring clips N510-0010 black silicone lid bumper N685-0012-GY temperature gauge N080-0287-GY1HT lid casting cover N335-0042L stainless steel lid insert N570-0024 1/4-20 x 1/2” screw...
  • Page 38 Parts List Item Part # Description RSIB N051-0006 control knob bezel N530-0003 1-outlet regulator N345-0001 10ft n/g hose c/w quick disconnect N010-0716 manifold assembly c/w valves N010-0717 manifold assembly c/w valves N720-0044 manifold flex connector N255-0027 union fitting 3/8” - 3/8” N340-0007 tool hook N380-0019...

  • Page 39: Parts List

    Parts List Item Part # Description RSIB N455-0062 side burner orifice #60 N455-0063 side burner orifice 1.45mm N160-0016 side burner hose/orifice retainer clip N240-0026 side burner electrode N710-0063 side burner drip pan N357-0013 side burner igniter N750-0016 side burner igniter wire N660-0002 switch light N120-0019-GY0TX...
  • Page 40 www.napoleongrills.com...
  • Page 41 FAX TO: 705 727 4282 ACCESSORIES & PARTS ORDER FORM PLEASE PRINT CLEARLY CONTACT NAME:______________________________________________________________________ SHIP TO :_____________________________________________________________________________ _________________________________________________________________________________________ _________________________________________________________________________________________ _________________________________________________________________________________________ TEL :_________________________________ FAX :______________________________ EMAIL: __________________________________________________________________ VISA OR MASTERCARD # :_______________________________________ EXPIRY DATE: _____________ SIGNATURE:_____________________________________________________________________________ QUANTITY PART NUMBER DESCRIPTION TAXES MAY APPLY SHIPPING EXTRA IF CONFIRMATION IS REQUIRED PLEASE INCLUDE A FAX NUMBER OR EMAIL ADDRESS...
  • Page 42 Note à l’installateur : Laissez ces instructions au propriétaire du gril pour consultation ultérieure. Napoleon Appliance Corp., 214 Bayview Dr., Barrie, Ontario, Canada L4N 4Y8 Phone: 1-866-820-8686 Fax: (705)725-2564 email: wecare@napoleonproducts.com web site: www.napoleongrills.com...
  • Page 43 MERCI D’AVOIR CHOISI NAPOLÉON Les produits NAPOLÉON sont conçus avec des composants et des matériaux de qualité supérieure, assemblés par des artisans qualifiés qui sont fiers de leur travail. Le brûleur et le montage de la soupape subissent un test de détection de fuites et d’allumage à...
  • Page 44 AVERTISSEMENT! Si ces instructions ne sont pas suivies, des dommages matériels, des blessures corporelles ou des pertes de vie pourraient s’ensuivre. Lisez et respectez tous les avertissements et les instructions de ce manuel avant de faire fonctionner le gril. Pratiques Sécuritaires D’utilisation •...
  • Page 45 Spécifications De La Bonbonne / Branchement Du Gaz CE GRIL À GAZ EST CERTIFIÉ SELON LES NORMES NATIONALES CANADIENNES ET AMÉRICAINES, CAN/CSA-1.6-2005 ET ANSI Z21.58 -2005 POUR LES GRILS À GAZ EXTÉRIEURS ET SON INSTALLATION DOIT ÊTRE CONFORME AUX CODES LOCAUX. En l’absence de codes locaux, l’installation doit être conforme au Code d’installation du gaz CAN/CGA-B149.1 au Canada ou au National Fuel Gas Code, NFPA54/ANSI Z223.1 aux États-Unis.
  • Page 46 Branchement Au Gaz Naturel Ce gril à gaz naturel est équipé d’un boyau d’alimentation de 10 pieds (incluant un système de déconnexion rapide) conçu pour un branchement au gaz naturel et certifié pour une utilisation extérieure. Ce gril à gaz a été conçu pour fonctionner à...

  • Page 47: Instruction D'allumage

    Instruction D’allumage Brûleur de latéral Bouton d’allumeur du brûleur latéral Lumières Brûleur de Brûleur de Brûleur de Bruleur Brûleur de gauche gauche centre droite centre droite d’arriere Fermez AVERTISSEMENT! Ouvrez le couvercle. AVERTISSEMENT! Assurez-vous que tous les boutons de contrôle sont à « off ». Ouvrez ensuite la soupape d’alimentation en gaz.

  • Page 48: Instructions D'opération

    éloignez les aliments de la flamme et réduisez la température. Gardez le couvercle ouvert. Pour des instructions plus détaillées, veuillez consulter le “Livre de recettes toutes saisons” de NAPOLEON. Cuisson Directe: Placez les aliments à cuire sur la grille de cuisson, directement au-dessus de la chaleur.
  • Page 49 2. Placez les aliments sur les grilles de cuisson et faites saisir pendant environ 2 minutes par côté. 3. Au choix, continuez de cuire par-dessus les brûleurs infrarouges à « high », « medium » ou « low », en tournant souvent les aliments, ou placez les aliments sur la surface de cuisson principale, fermez le couvercle et laissez la température de convection terminer la cuisson de vos aliments plus lentement.
  • Page 50 Tableau de cuisson à l’infrarouge Aliment Réglage Des Contrôles Temps De Cuisson Conseils Pratiques Steak Réglage à “high” 2 min chaque côté 4 min - Saignant Lorsque vous choisissez votre viande, demandez une viande 1” d’épaisseur Réglage à “high” 2 min chaque 6 min - À...

  • Page 51: Instructions D'entretien Et De Nettoyage

    Instructions D’entretien et de Nettoyage Nous vous conseillons de faire inspecter ce gril à gaz annuellement par un technicien de service qualifié. L'emplacement du gril à gaz doit être gardé libre de tous matériaux combustibles, essence ou autres liquides et vapeurs inflammables en tout temps. Les apports d’air comburant et d’air de ventilation ne doivent pas être obstrués.
  • Page 52 émaillée étant cuit il devient comme du verre; il s’ébrèchera au moindre choc. Vous pouvez vous procurer de la peinture émaillée pour les retouches chez votre détaillant NAPOLEON. Utilisez une solution d’eau savonneuse chaude pour nettoyer l’extérieur du gril pendant qu’il est encore tiède au toucher. Pour nettoyer les surfaces en acier inoxydable utilisez un produit de nettoyage à...

  • Page 53: Guide De Dépannage

    Brûleur De Cuve : Le brûleurs soyez fabriqué en acier inoxydable 304 de calibre épais, mais puisqu’il est soumis à des chaleurs extrêmes et à un environnement corrosif, la corrosion superficielle finit par survenir. Utilisez une brosse en laiton pour enlever la corrosion superficielle. Nettoyez tous les orifices obstrués à l’aide d’un trombone déplié.
  • Page 54 Problème Causes possibles Solutions Les flammes se détachent Mauvais ajustement des volets d’air. Fermez légèrement les volets d’air tout en vous du brûleur, accompagnées conformant aux instructions de réglage des d’une odeur de gaz et volets d’air. possiblement une difficulté (ceci doit être effectué...

  • Page 55: Commande De Pièces De Rechange

    GARDEZ VOTRE REÇU COMME PREUVE D’ACHAT POUR VALIDER VOTRE Commande De Pièces De Rechange Information Sur La Garantie MODÈLE: DATE D’ACHAT: NUMÉRO DE SÉRIE: (Inscrivez l’information ici pour y avoir accès facilement.) Avant de contacter le département du service aux consommateurs, consultez le site Web de NAC pour obtenir plus d’instructions sur le nettoyage, l’entretien, le dépannage et le remplacement des pièces à...

  • Page 56: Pour Commencer

    ATTENTION! Lors du déballage et de l’assemblage, nous vous conseillons de porter des gants de travail et des lunettes de sécurité pour votre protection. Malgré tous nos efforts pour assurer que l’assemblage soit aussi sécuritaire et sans problème que possible, il se peut que les bords et les coins des pièces usinées en acier soient coupants et qu’ils causent des coupures si les pièces ne sont pas manipulées correctement.
  • Page 57 1 x N430-0002 1. Installation de l’aimant Poussez l’aimant dans la fente à l’avant de la tablette du bas, jusqu’à ce que vous entendiez un déclic. 16 x N570-0073 (1/4-20 X 3/8”) 16 x N450-0027 (1/4-20) 3/8”(10mm) 7/16”(11mm) 2. Installation des roulettes / support Fixez les supports sous les roulettes avant tel.
  • Page 58 Propane Seulement 3. Installation de l’anneau de la bonbonne de propane Insérez l’anneau de la bonbonne de propane dans les fentes de la tablette du bas comme illustré. Repliez les languettes pour fixer en place. 4 x N570-0080 (#14 x 1/2”) 3/8”(10mm) 4.
  • Page 59 3/8”(10mm) 6 x N570-0080 (#14 x 1/2”) 5. Installation du panneau arrière du chariot Placez le panneau arrière du chariot entre les deux panneaux latéraux en vous assurant que le plus gros trou du panneau se situe dans le coin inférieur droit comme illustré. Fixez en utilisant six (6) vis #14 x 1/2”, trois de chaque côté. www.napoleongrills.com...
  • Page 60 3/8”(10mm) 1 x N570-0080 (#14 x 1/2”) 6. Tige restrictive de bonbonne / Support supérieur de la bonbonne de propane Insérez la tige restrictive de bonbonne dans la fente du panneau arrière comme illustré. Fixez l’autre extrémité au panneau inférieur à l’aide d’une vis #14 x 1/2”. Fixez le support supérieur de la bonbonne de propane dans les fentes du panneau arrière.
  • Page 61 4 x N570-0080 (#14 x 1/2”) 1 X N430-0002 3/8”(10mm) 7. Installation du support avant du cabinet Fixez le support avant du cabinet à l’avant des panneaux latéraux, dans les trous prévus à cet effet, en utilisant quatre (4) vis #14 x 1/2”. Pour faciliter l’installation, commencez à visser chaque vis avant de les serrer complètement. Puis poussez l’aimant en place comme illustré.
  • Page 62 4 x N570-0091 (1/4-20 X 1/2”) 3/8”(10mm) 9. Installation de la cuve de gril PROPANE SEULEMENT - Pour éviter les difficultés d’assemblage, avant d’installer la cuve de gril, enlevez l’attache retenant le régulateur sous le panneau de contrôle. Cette attache a été installée en usine afin de protéger le boyau du régulateur lors de l’expédition et n’est plus nécessaire.
  • Page 63 2 x N570-0073 (1/4-20 X 3/8”) 3/8”(10mm) 10. Paquet de Batterie / Support de Rôtissoire Installez les piles sous les fentes d’aération, sur le panneau gauche, à l’aide de l’aimant fourni avec l’ensemble de piles. Branchez le fil de la DEL (lumières), situé sous le panneau de contrôle, avec le fil des piles. Installez le support de rôtissoire à la gauche du gril comme illustré, en utilisant deux (2) vis de 1/4-20 x 3/8”.
  • Page 64 8 x N570-0076 (#8 X 1/2”) 4 x N570-0013 (#8 X 5/8”) 11. Installation des embouts de la tablette latérale Peler le revêtement de protection de la tablette latérale. Insérez le haut de la tablette latérale dans l'embout engager le bord du plateau sous les côtes de l'embout, comme illustré.
  • Page 65 4 x N570-0082 (1/4-20 X 5/8”) 4 x N735-0001 (insulated washer) 3/8”(10mm) 12. Installation de la tablette latérale Insérez quatre (4) vis de 1/4-20 x 5/8” dans les rondelles jusque dans les trous filetés du côté de la cuve. Ne serrez pas jusqu’au bout.
  • Page 66 Placez l’orifice dans le brûleur et fixez à l’aide de l’attache de retenue fournie. Fixez le fil du collecteur à l’électrode du brûleur latéral. Placez l’orifice dans le brûleur et fixez à l’aide de l’attache de retenue fournie. Installation de la grille de caisson: La grille de cuisson être installée à deux niveaux différents. Le niveau inférieur est utilisé...
  • Page 67 2 x N485-0016 ( ” pivot supérieur) 4 x N570-0099 (#14 x 3/4”) 4 x N340-0007 (crochet à ustensile) 2 x N485-0017 (7/8” pivot inférieur) 3/8”(10mm) 14. Assemblée des portes du cabinet Installez la poignée sur le devant de la porte et les crochets à ustensiles à l'arrière de la porte à l'aide de deux vis #14 x 3/4” par porte.
  • Page 68 2 x N105-0011 (bague de porte) 2 x N160-0022 (attache de pivot) 3/8”(10mm) 15. Installation des portes du cabinet Tenant la porte, insérez le pivot supérieur dans le trou sous le support avant du cabinet, et le pivot inférieur dans la bague de la tablette inférieure.
  • Page 69 16. Panier à condiments Pivotez le panier légèrement pour permettre aux tiges de s’insérer dans les trous du panneau latéral. Poussez et soulevez en pivotant pour permettre au coude des tiges de passer dans les trous. Placez le panier à plat contre le panneau latéral. 17.
  • Page 70 18. Installation des grilles de cuisson et de la grille de réchaud Placez les grilles de cuisson et la grille de réchaud dans la cuve comme illustré. Appuyez la grille de réchaud sur les supports situés à l’intérieur de la hotte, et les grilles de cuisson sur les bordures avant et arrière de la base. 19.
  • Page 71 20. Installation du tiroir d’égouttement Faites glisser le tiroir d’égouttement vers l’arrière de la cuve comme illustré. Assurez-vous que le tiroir circule le long des rails au bas de la cuve. www.napoleongrills.com...
  • Page 72 Instructions D’assemblage De L’ensemble De Rôtissoire (optionnelle) Assemblez les composantes de la rôtissoire tel qu’illustré. Assurez-vous que la bague d’arrêt soit serrée à l’intérieur de la hotte. www.napoleongrills.com...
  • Page 73 Propane Seulement - Branchement Adéquat Du Boyau Assurez-vous que le régulateur passe dans la petite ouverture, entre le protecteur de chaleur de la bonbonne et le côté droit du cabinet. Fixez le boyau au panneau latéral à l’aide de la clip de retenue fournie.
  • Page 74 Gaz Naturel Seulement - Branchement Adéquat Du Boyau 3/4”(19mm) AVERTISSEMENT! L’installation doit être effectuée par un installateur certifié pour le gaz et tous les raccordements doivent être testés pour des fuites avant de faire fonctionner le gril. Serrer la connexion avec deux clés.
  • Page 75 Gaz Naturel Seulement - Branchement Inadéquat Du Boyau ATTENTION - RISQUE D’INCENDIE AVERTISSEMENT! Ne pas passer le tuyau d’alimentation sous le tiroir d’égouttement afin de garder. AVERTISSEMENT! N’acheminez pas le boyau par-dessus le panneau arrière. AVERTISSEMENT! Assurez-vous que le boyau ne touche à aucune surface à haute température sinon il risque de fondre, de provoquer une fuite et causer un feu.
  • Page 76 Test De Détection De Fuites AVERTISSEMENT! Il doit être fait avant la première utilisation, annuellement et à chaque fois qu’une pièce du système de gaz est remplacée ou réparée AVERTISSEMENT! N’utilisez pas une flamme nue pour vérifier pour des fuites de gaz. Assurez-vous qu’il n’y ait aucune étincelle ni flamme nue à...
  • Page 77 Liste Des Pièces Article N° de pièce Description RSIB N135-0042-GY1HT moulage gauche du couvercle N385-0129 logo NAPOLÉON W450-0005 clips à ressort pour logo N510-0010 pare-chocs du couvercle (silicone noire) N685-0012-GY jauge de température N080-0287-GY1HT couverture poignée du couvercle N335-0042L appliqué pour couvercle en acier inoxydable N570-0024 VIS 1/4-20 x 1/2 N010-0720...
  • Page 78 Liste Des Pièces Article N° de pièce Description RSIB N051-0006 cadran de bouton de contrôle N530-0003 ensemble de régulateur à 1 sortie N345-0001 boyau GN de 10 pieds avec déconnexion rapide N010-0716 assemblage du collecteur avec soupapes N010-0717 assemblage du collecteur avec soupapes N720-0044 connecteur flexible du collecteur N255-0027...
  • Page 79 Liste Des Pièces Article N° de pièce Description RSIB N455-0062 orifice de brûleur latéral #60 N455-0063 orifice de brûleur latéral 1.45MM N160-0016 clip de brûleur latéral N240-0026 de brûleur latéral electrode N710-0063 de brûleur latéral tiroir d’égouttement N357-0013 brûleur latéral igniter N750-0016 brûleur latéral fil N660-0002...
  • Page 80 www.napoleongrills.com...
  • Page 81 TÉLÉCOPIEZ AU: 705 727 4282 BON DE COMMANDE POUR PIÈCES/ACCESSOIRES NOM DU CLIENT______________________________________________________________________ ADRESSE:_____________________________________________________________________________ _________________________________________________________________________________________ _________________________________________________________________________________________ _________________________________________________________________________________________ TÉLÉPHONE :_________________________________ FAX :______________________________ EMAIL: __________________________________________________________________ # VISA OU MASTERCARD :_______________________________________ DATE D’EXPIRATION : _____________ SIGNATURE:_____________________________________________________________________________ QUANTITÉ NUMÉRO DE PRODUIT DESCRIPTION LES TAXES PEUVENT S'APPLIQUER LES FRAIS D'EXPEDITION SUPPLÉMENTAIRE SI VOUS DÉSIREZ RECEVOIR UNE CONFIRMATION, VEUILLEZ INCLURE UN NUMÉRO DE TÉLÉCOPIEUR OU UNE ADRESSE COURRIEL...
  • Page 82 NOTES www.napoleongrills.com...
  • Page 83 NOTES www.napoleongrills.com...
  • Page 84 NOTES www.napoleongrills.com...
