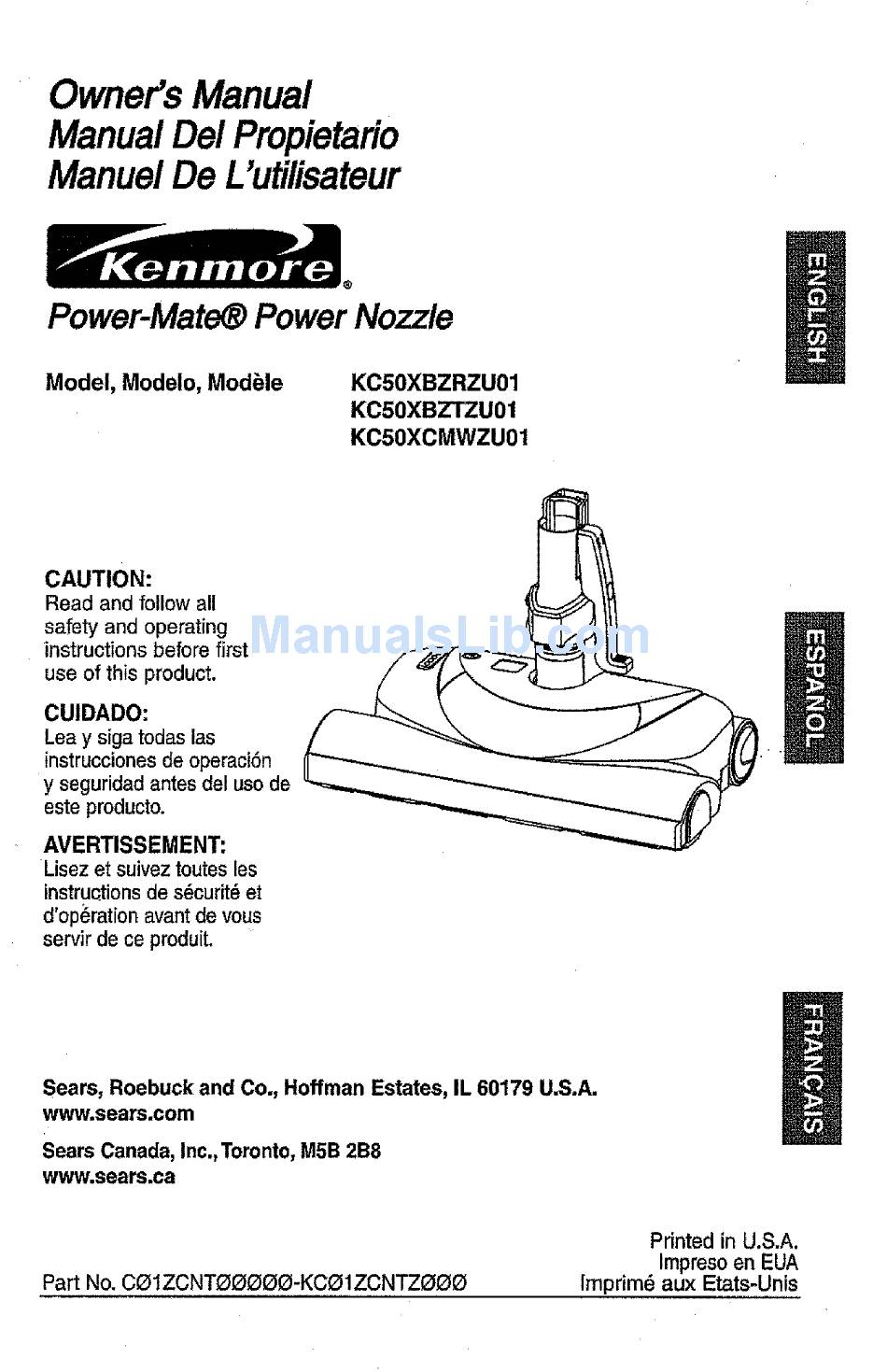

Owner'sManual
ManualDe/Propietario
ManuelDe L'utih'sateur
Power-Mate_ Power Nozzle
Model, Modelo, Modble
KC50XBZRZU01
KC50XBZTZU01
KC50XCMWZU01
CAUTION:
Read and follow all
safety and operating
instructions before first
use of this product.
CUlDADO:
Leay siga todas las
instruccionesde operacidn
y seguridad antes del uso de
este producto.
AVERTISSEMENT:
Lisez et suiveztoutesles
instructionsde s_curit_et
d'op_rationavant de vous
servir de ce produit,
Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.
www.sears.com
Sears Canada,Inc.,Toronto,M5B 2B8
www.sears.ca
Part No, C_IZCNTO_O(_-KC_IZCNTZ_O_
Printed in U.S.A.
Impresoen EUA
Imprim_ aux Etats-Unis
