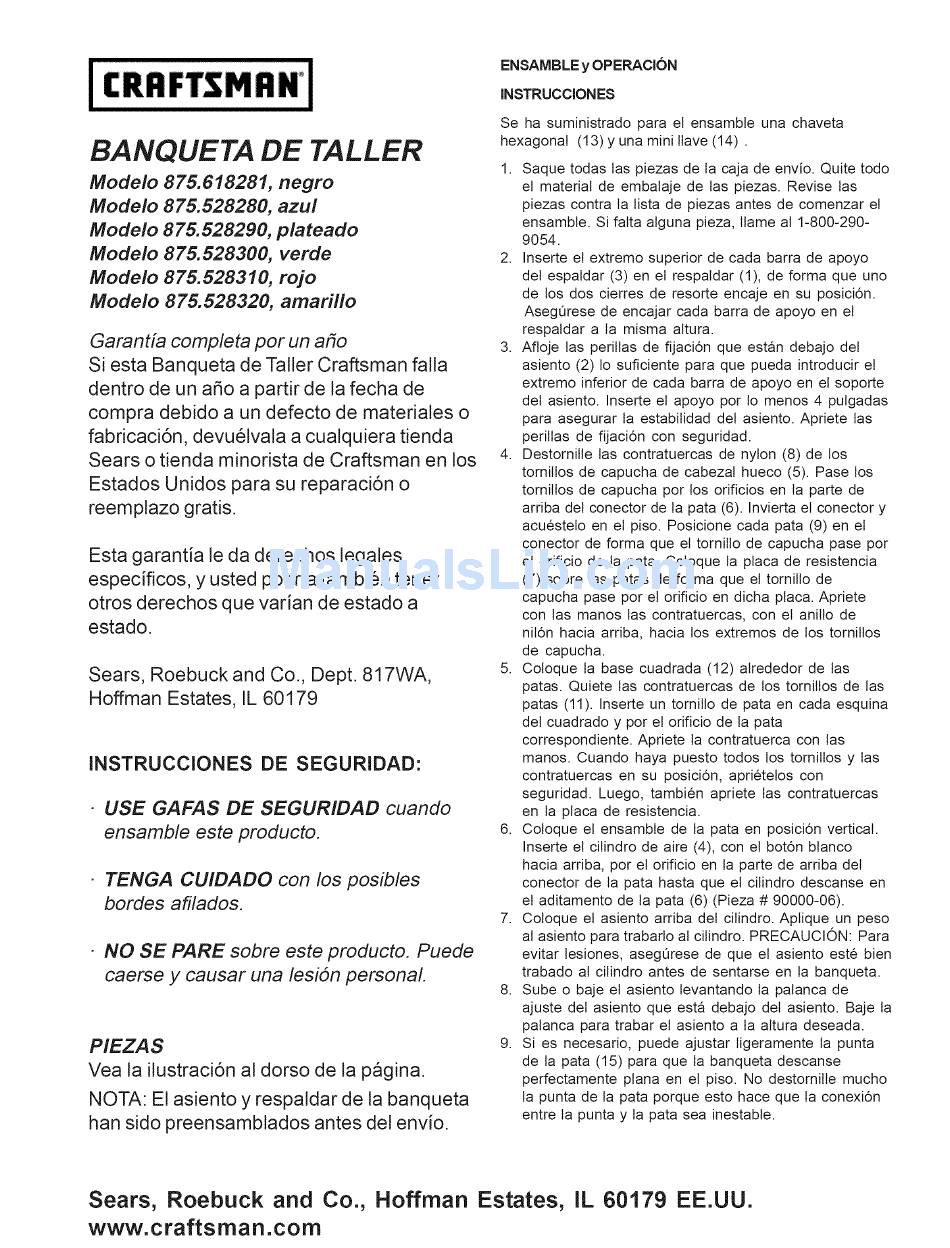

BANQUETA DE TALLER
Modelo 875.618281, negro
Modelo 875.528280, azul
Modelo 875.528290, plateado
Modelo 875.528300, verde
Modeio 875.528310, rojo
Modelo 875.528320, amarillo
Garantia completa por un afio
Si esta Banqueta de Taller Craftsman falla
dentro de un a_o a partir de la fecha de
compra debido a un defecto de materiales o
fabricaci6n, devuelvala a cualquiera tienda
Sears o tienda minodsta de Craftsman en los
Estados Unidos para su reparaci6n o
reemplazo gratis.
Esta garantia le da derechos legales
especificos, y usted podria tambien tener
otros derechos que varian de estado a
estado.
Sears, Roebuck and Co., Dept. 817WA,
Hoffman Estates, IL 60179
INSTRUCCIONES DE SEGURIDAD:
USE GAFAS DE SEGURIDAD cuando
ensamble este producto.
TENGA CUIDADO con los posibles
bordes afilados.
. NO SE PARE sobre este producto. Puede
caerse y causar una lesi6n personal.
PIEZAS
Vea la ilustraci6n al dorso de la p&gina.
NOTA: El asiento y respaldar de la banqueta
han sido preensamblados antes del envio.
ENSAMBLE y OPERACION
INSTRUCCIONES
Se ha suministrado para et ensamble una chaveta
hexagonal (13) y una mini llave (14) .
1. Saque todas las piezas de ta caja de envio. Quite todo
el material de embalaje de las piezas. Revise las
piezas contra la tista de piezas antes de comenzar et
ensamble. Si falta alguna pieza, ltame al 1-800-290-
9054.
2. Inserte et extremo superior de cada barra de apoyo
det espatdar (3) en el respaldar (1), de forma que uno
de los dos cierres de resorte encaje en su posici6n.
AsegQrese de encajar cada barra de apoyo en et
respaldar a ta misma altura.
3. Afloje las peritlas de fijaci6n que estan debajo det
asiento (2) lo suficiente para que pueda introducir et
extremo inferior de cada barra de apoyo en et soporte
det asiento. Inserte et apoyo pot lo menos 4 pulgadas
para asegurar ta estabitidad del asiento. Apriete las
perittas de fijaci6n con seguridad.
4. Destornitle tas contratuercas de nylon (8) de los
tornittos de capucha de cabezal hueco (5). Pase los
tornittos de capucha pot los orificios en ta parte de
arriba det conector de la pata (6). Invierta et conector y
acuesteto en et piso. Posicione cada pata (9) en et
conector de forma que et tornitlo de capucha pase por
et orificio de la pata. Coloque la placa de resistencia
(7) sobre las patas de forma que et tornitlo de
capucha pase por et orificio en dicha placa. Apriete
con las manos las contratuercas, con et anitlo de
nit6n hacia arriba, hacia los extremos de los tornitlos
de capucha.
5. Coloque ta base cuadrada (12) alrededor de tas
patas. Quiete tas contratuercas de los tomiltos de las
patas (11). Inserte un tornitlo de pata en cada esquina
det cuadrado y por et orificio de la pata
correspondiente. Apriete ta contratuerca con tas
manos. Cuando haya puesto todos los tornittos y tas
contratuercas en su posici6n, aprietelos con
seguridad. Luego, tambien apriete tas contratuercas
en ta placa de resistencia.
6. Coloque et ensamble de la pata en posici6n vertical.
Inserte et citindro de aire (4), con et bot6n blanco
hacia arriba, pot el orificio en ta parte de arriba del
conector de la pata hasta que et cilindro descanse en
et aditamento de la pata (6) (Pieza # 90000-06).
7. Coloque el asiento arriba det citindro. Aptique un peso
al asiento para trabarlo al citindro. PRECAUCION: Para
evitar lesiones, asegQrese de que et asiento este bien
trabado al citindro antes de sentarse en la banqueta.
8. Sube o baje et asiento tevantando la palanca de
ajuste det asiento que esta debajo det asiento. Baje la
palanca para trabar et asiento a ta altura deseada.
9. Si es necesario, puede ajustar ligeramente ta punta
de la pata (15) para que ta banqueta descanse
perfectamente plana en et piso. No destornitle mucho
la punta de la pata porque esto hace que la conexi6n
entre la punta y la pata sea inestable.
Sears, Roebuck and Co., Hoffman Estates, IL 60179 EE.UU.
www.craftsman.com
