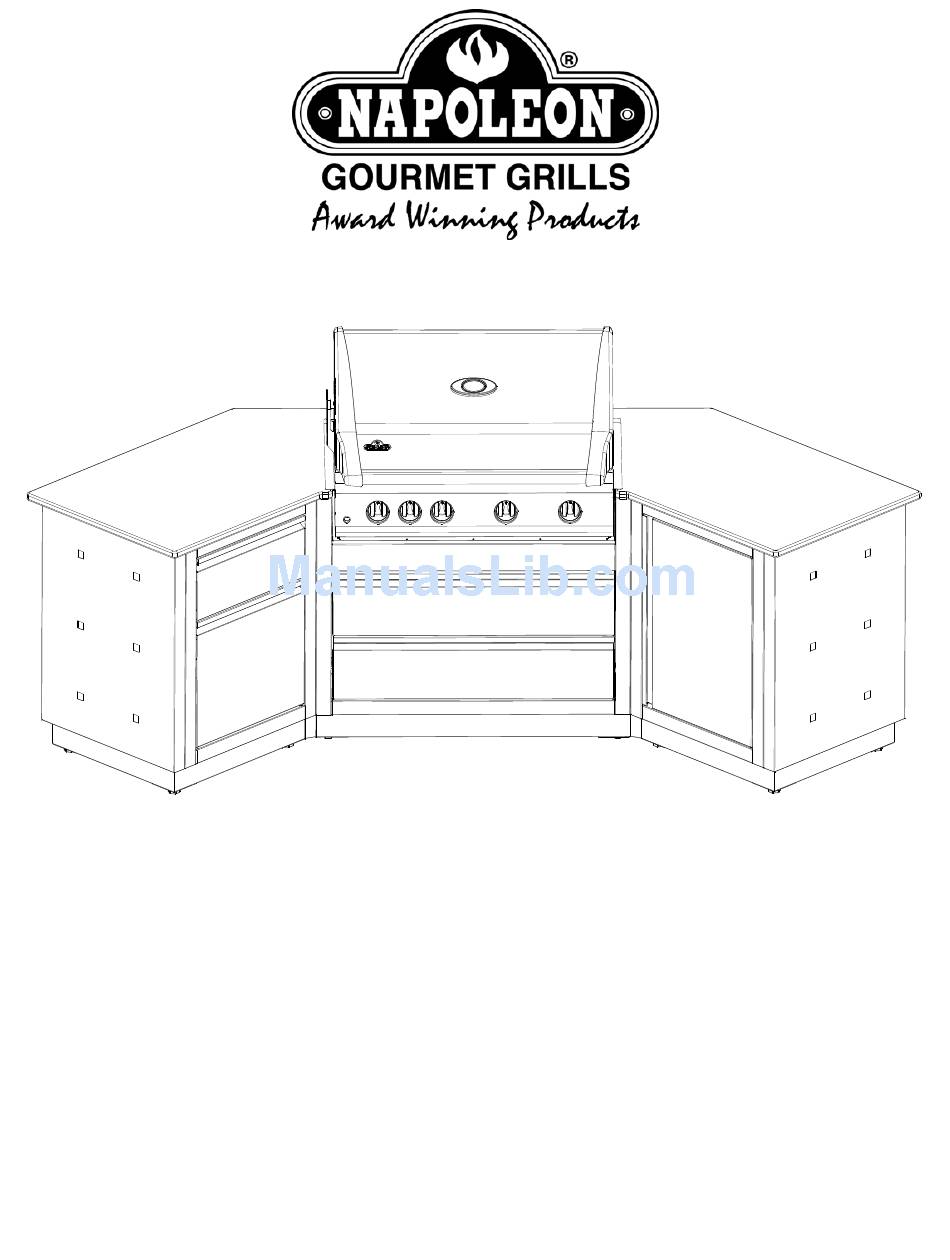

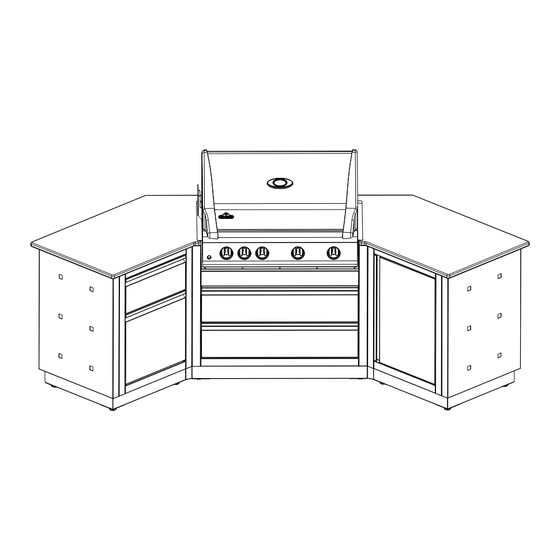

MODULAR CABINET ASSEMBLY INSTRUCTIONS
INSTRUCTIONS D'ASSEMBLAGE DES CABINETS
MODULAIRES
Please use this manual in conjunction with your main manual to properly assemble your built-in grill. Refer to the main
manual for operating, cleaning, and maintenance instructions. This grill is designed for NON-COMBUSTIBLE enclo-
sures only, and must be installed and serviced by a qualified installer to local codes.
Afin d'assembler correctement votre gril encastré, veuillez vous référer à ce manuel ainsi qu'au manuel principal. Consultez
ce dernier pour les instructions d'opération, de nettoyage et d'entretien. Ce gril convient uniquement à des cabinets
INCOMBUSTIBLES et il doit être installé et entretenu par un installateur qualifié en respectant les codes locaux.
MANUFACTURED BY / MANUFACTURE PAR: NAPOLEON APPLIANCE CORP.,
214 BAYVIEW DR., BARRIE, ONTARIO, CANADA L4N 4Y8 PHONE: (705)726-4278
FAX: (705)725-2564 EMAIL: CARE@NAC.ON.CA WEB SITE: WWW.NAPOLEONGRILLS.COM
RETAIN THIS MANUAL FOR FUTURE REFERENCE.
GARDER CE LIVRE POUR RÉFÉRENCES FUTURES.
N415-0187 / SEPT 10/09
Advertisement
Related Manuals for Napoleon Gas Grill
Summary of Contents for Napoleon Gas Grill
- Page 1 MODULAR CABINET ASSEMBLY INSTRUCTIONS INSTRUCTIONS D’ASSEMBLAGE DES CABINETS MODULAIRES Please use this manual in conjunction with your main manual to properly assemble your built-in grill. Refer to the main manual for operating, cleaning, and maintenance instructions. This grill is designed for NON-COMBUSTIBLE enclo- sures only, and must be installed and serviced by a qualified installer to local codes.
-
Page 2: Conditions And Limitations
NAPOLEON gas grills are manufactured under the strict Standard of the world recognized ISO 9001-2000 Quality Assurance Certificate. NAPOLEON products are designed with superior components and materials, and are assembled by trained craftsmen who take great pride in their work. NAPOLEON PRESIDENT'S LIMITED LIFETIME WARRANTY NAPOLEON warrants the following materials and workmanship in your new NAPOLEON product against defects for as long as you own it. - Page 3 PLANNING YOUR NAPOLEON MODULAR OUTDOOR ISLAND The Napoleon Outdoor Modular Island series has been developed with versatility in mind. The cabinets can be assembled in virtually any combination to suit your individual needs. They can be assembled against a house wall or as a standalone island, becoming the focal point of your backyard.
-
Page 4: Tools Required
TOOLS REQUIRED Check for missing or damaged parts before you begin and consult your local retailer if neccessary. 3/8 WRENCH ADJUSTABLE PHILIPS HAMMER OR NUTDRIVER WRENCH SCREWDRIVER GAS AND ELECTRICAL PIPING The piping up to the gas grill is the responsibility of the installer and piping should be located as shown in the built-in instructions. - Page 5 Les grils à gaz NAPOLÉON sont fabriqués conformément aux normes strictes du Certificat d’assurance de qualité mondialement reconnues ISO 9001-2000. Les produits NAPOLÉON sont conçus avec des composantes et des matériaux de qualité supérieure, assemblés par des artisans qualifiés qui sont fiers de leur travail. GARANTIE À...
- Page 6 PLANIFICATION DE VOTRE ÎLOT MODULAIRE EXTÉRIEUR NAPOLÉON La polyvalence est à la base de la conception de la série des Îlots modulaires extérieurs Napoléon. Pour convenir à vos besoins, la configuration des cabinets est presque illimitée. Les îlots peuvent être installés contre un mur de la maison ou comme îlot isolé, créant ainsi l’élément central de votre cour arrière.
-
Page 7: Outils Nécessaires
OUTILS NÉCESSAIRES Avant de commencer, assurez-vous que les pièces ne sont pas endommagées et qu’il n’en manque aucune. Au besoin, consultez votre détaillant local. CLÉ 3/8 ou CLÉ À MOLETTE TOURNEVIS MARTEAU TOURNEVIS À PHILLIPS DOUILLE INSTALLATION DE L’ALIMENTATION ÉLECTRIQUE ET DE LA TUYAUTERIE POUR LE GAZ L’installateur est responsable d’acheminer la tuyauterie au gril à... - Page 8 SIDE PANEL ASSEMBLY IM-UDC ASSEMBLAGE DES PANNEAUX LATÉRAUX N570-0026 (#14 x 1/2") ALIGN REAR EDGES ALIGNEZ LES BORDS ARRIÈRE REAR PANEL ASSEMBLY IM-UDC ASSEMBLAGE DU PANNEAU ARRIÈRE N570-0026 (#14 x 1/2")
- Page 9 TOP / BOTTOM RAIL ASSEMBLY IM-UDC ASSEMBLAGE DES RAILS SUPÉRIEUR ET INFÉRIEUR N570-0026 (#14 x 1/2") N570-0013 (#8 x 1/2") CABINET DOOR ASSEMBLY IM-UDC ASSEMBLAGE DE LA PORTE DU CABINET DOOR CAN BE MOUNTED AS LEFT OR RIGHT OPENING LA PORTE PEUT ÊTRE INSTALLÉE POUR S’OUVRIR N105-0011 À...
- Page 10 SIDE PANEL ASSEMBLY IM-UTC ASSEMBLAGE DES PANNEAUX LATÉRAUX N570-0026 (#14 x 1/2") REAR PANEL ASSEMBLY IM-UTC ASSEMBLAGE DU PANNEAU ARRIÈRE N570-0026 (#14 x 1/2")
- Page 11 TOP / BOTTOM RAIL ASSEMBLY IM-UTC ASSEMBLAGE DES RAILS SUPÉRIEUR ET INFÉRIEUR N570-0026 (#14 x 1/2") N570-0013 (#8 x 1/2") PROPANE TANK SLIDER ASSEMBLY IM-UTC ASSEMBLAGE DE LA GLISSIÈRE POUR RÉSERVOIR DE PROPANE N570-0026 (#14 x 1/2")
- Page 12 PROPANE TANK DRAWER INSTALLATION IM-UTC INSTALLATION DE LA TABLETTE POUR RÉSERVOIR DE PROPANE CABINET DOOR ASSEMBLY IM-UTC ASSEMBLAGE DE LA PORTE DU CABINET N105-0011...
- Page 13 PROPANE SUPPLY HOSE ROUTING IM-UTC ACHEMINEMENT DU BOYAU D’ALIMENTATION EN PROPANE The gas connection of the Mirage series grills is at the left of the control panel. Placing the tank enclosure cabinet to the left of the unit cabinet will make for easier gas piping. Knockouts have been punched in the sides and back panels to provide easy routing of gas or electrical piping.
- Page 14 CABINET TO CABINET ASSEMBLY INSTALLATION DE CABINETS CÔTE À CÔTE N570-0026 (#14 x 1/2") CABINET 45 DEGREE CONNECTION IM-45T RACCORDEMENT DE CABINETS À 45 DEGRÉS N570-0026 (#14 x 1/2")
- Page 15 CABINET 90 DEGREE CONNECTION IM-45T x 2 RACCORDEMENT DE CABINETS À 90 DEGRÉS 12 x N570-0026 (#14 x 1/2") CABINET END PANEL KIT IM-CEP ENSEMBLE DE PANNEAU D’EXTRÉMITÉ N570-0026 (#14 x 1/2")
- Page 16 CABINET END PANEL KIT IM-CEP ENSEMBLE DE PANNEAU D’EXTRÉMITÉ N570-0026 (#14 x 1/2") SHOWN WITH REAR PANEL REMOVED ILLUSTRÉ SANS LE PANNEAU ARRIÈRE COUNTERTOP TO BE FASTENED AS PER MANUFACTURER’S INSTRUCTIONS. HOLES HAVE BEEN PLACED ON THE TOP FLANGE OF THE SIDE PANELS TO ALLOW FOR FASTENERS. FIXEZ LE COMPTOIR EN RESPECTANT LES DIRECTIVES DU FABRICANT.
- Page 17 REFER TO BUILT-IN MANUAL THAT ACCOMPANIES THE GRILL FOR COMPLETE INSTRUCTIONS. GAS PIPING MUST BE DONE BY A LICENSED GAS INSTALLER. POUR DES DIRECTIVES COMPLÈTES, CONSULTEZ LE MANUEL QUI ACCOMPAGNE LE GRIL ENCASTRÉ. LA TUYAUTERIE POUR LE GAZ DOIT ÊTRE INSTALLÉE PAR UN INSTALLATEUR POUR LE GAZ AUTORISÉ. CABINET LEVELING PROCEDURE MISE DE NIVEAU DU CABINET...
- Page 18 IM-UDC Part # Description n475-0223p side panel / panneau avant n475-0224p back panel / panneau arrière n570-0026 screw , #14 x 1/2" / ecrou #14 x 1/2" n010-0575p assembly, bottom shelf / ensemble de tablette inférieur n570-0031 leveling foot / mise à niveau du pied n525-0018p rail, top/bottom / support superior/inférieur n105-0011 bushing, door / bagues de porte...
- Page 19 IM-3DC Part # Description n010-0600 side panel left / panneau avant gauche n010-0601 side panel right / panneau avant droite n475-0224p back panel / panneau arrière n525-0018p rail, top/bottom / support superior/inférieur n570-0031 leveling foot / mise à niveau du pied n010-0575p assembly, bottom shelf / ensemble de tablette inférieur n010-0573 draw er assembly / assemblage du tiroir...
- Page 20 IM-UGC245/300 / IM-UGC485 / IM-UGC600 / IM-UGC605 / IM-UGC705 245/300 Description n010-0602 n010-0602 n010-0602 n010-0602 n010-0602 n010-0602 side panel left / panneau avant gauche n010-0603 n010-0603 n010-0603 n010-0603 n010-0603 n010-0603 side panel right / panneau avant droite n475-0224p n475-0229p n475-0229p n475-0256p n475-0231p n475-0233p back panel / panneau arrière n525-0031p n525-0019p n525-0025p n525-0027p n525-0020p n525-0021p top rail / support superior n570-0026 n570-0026...
-
Page 21: Ordering Replacement Parts
ORDERING REPLACEMENT PARTS Before contacting the customer care department, check the NAC web site for more extensive cleaning, maintenance, trouble- shooting and part replacement instructions at www.napoleongrills.com. Contact the factory directly for replacement parts and warranty claims. The customer care department is available between 9 AM and 5 PM (Eastern standard time) at 1-866-820- 8686 or fax at 1-705-727-4282. - Page 22 FAX TO: 705 727 4282 ACCESSORIES & PARTS ORDER FORM PLEASE PRINT CLEARLY CONTACT NAME:______________________________________________________________________ SHIP TO :_____________________________________________________________________________ _________________________________________________________________________________________ _________________________________________________________________________________________ _________________________________________________________________________________________ TEL :_________________________________ FAX :______________________________ EMAIL: __________________________________________________________________ VISA OR MASTERCARD # :_______________________________________ EXPIRY DATE: _____________ SIGNATURE:_____________________________________________________________________________ QUANTITY PART NUMBER DESCRIPTION TAXES MAY APPLY SHIPPING EXTRA IF CONFIRMATION IS REQUIRED PLEASE INCLUDE A FAX NUMBER OR EMAIL ADDRESS...
- Page 23 TÉLÉCOPIEZ AU: 705 727 4282 BON DE COMMANDE POUR PIÈCES/ACCESSOIRES NOM DU CLIENT______________________________________________________________________ ADRESSE:_____________________________________________________________________________ _________________________________________________________________________________________ _________________________________________________________________________________________ _________________________________________________________________________________________ TÉLÉPHONE :_________________________________ FAX :______________________________ EMAIL: __________________________________________________________________ # VISA OU MASTERCARD :_______________________________________ DATE D’EXPIRATION : _____________ SIGNATURE:_____________________________________________________________________________ QUANTITÉ NUMÉRO DE PRODUIT DESCRIPTION LES TAXES PEUVENT S'APPLIQUER LES FRAIS D'EXPEDITION SUPPLÉMENTAIRE SI VOUS DÉSIREZ RECEVOIR UNE CONFIRMATION, VEUILLEZ INCLURE UN NUMÉRO DE TÉLÉCOPIEUR OU UNE ADRESSE COURRIEL...
