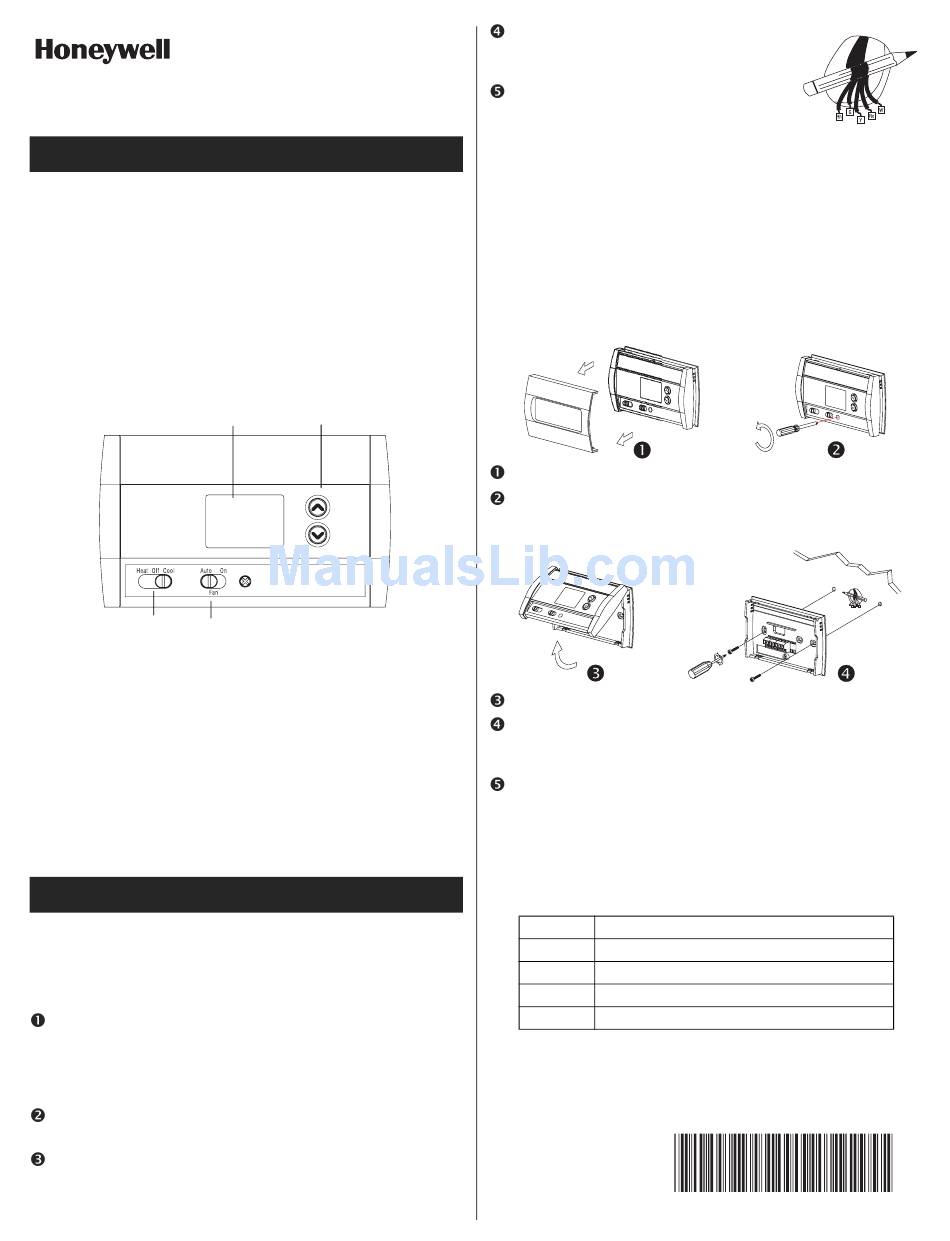

Honeywell RTH110B Instalación Y Guía Para El Usuario

1. Introducción
El termostato programable RTH110B puede usarse para controlar:
• Un sistema de calefacción que funcione con gas, aceite
combustible o electricidad de 2 ó 3 cables
• Un acondicionador de aire central de 2 ó 3 cables
• Un sistema de agua caliente con bomba o sin ella de 2 cables
• Un sistema de milivolt de 2 cables
• Un sistema de calefacción y de enfriamiento central de 4 ó 5
cables
Nota: Estos termostatos no son compatibles con bombas de calor ni con
sistemas de etapas múltiples.
Selector del modo
Selector del modo
de funcionamiento
de funcionamiento
del sistema
del ventilador
Características
• Selección del modo de funcionamiento del sistema: calor, frío o
apagado
• Selección del modo de funcionamiento del ventilador: automático
o encendido (continuo)
• Duración programable
enfriamiento: 10, 12, 15, 20 ó 30 minutos
• Temperatura en ºF o en ºC
• Indicador de cambio de baterías
2. Instalación
2.1 Extracción del termostato viejo
PARA EVITAR EL RIESGO DE DESCARGAS ELECTRICAS,
CORTE LA ALIMENTACION ELECTRICA DEL SISTEMA DE
CALEFACCION.
Extraiga el termostato viejo para acceder a los cables.
Atención: Si el termostato viejo está montado sobre una caja
eléctrica, probablemente, la alimentación sea de 120/240 volts. En
ese caso, no se puede usar el termostato.
Identifique y rotule los cables (con la letra correspondiente en
la terminal de cada cable) y quítelos de las terminales.
Si es necesario, pele el extremo de cada cable (un máximo de
1/4 inch).
RTH110B
RTH110B

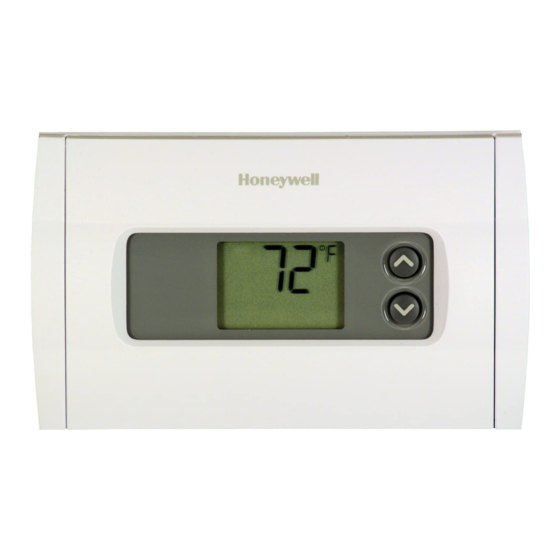

Termostato electrónico no programable
Instalación y guía para el usuario
Botones
Pantalla
de ajuste
de los ciclos de calefacción
Enrosque los cables alrededor de un
lápiz para evitar que caigan en el hueco
de la pared.
Si el hueco de la pared es muy grande,
aíslelo con un material no inflamable para
evitar que haya corrientes de aire detrás
del termostato.
2.2 Instalación de la nueva placa de base
Para una instalación nueva, elija una ubicación que esté
aproximadamente 1.5 m (5 feet) sobre el suelo y encima una
pared interna. Evite áreas donde haya corrientes de aire (parte
superior de la escalera, salida de aire, etc.), áreas donde el aire
esté viciado (detrás de las puertas), espacios que reciban la luz
directa del sol o áreas cercanas a caños ocultos o a
chimeneas.
Quite la placa frontal del termostato.
Afloje el tornillo de seguridad para separar el termostato de la
placa de la base (no se puede sacar el tornillo por completo).
Incline el termostato hacia arriba.
Marque y haga los agujeros de montaje adecuados (o use
agujeros que ya estén hechos). Inserte las anclas de
expansión plásticas.
y
Pase los cables a través de la abertura de la placa de la base y
ajústela en la pared con los tornillos que vienen incluidos.
2.3 Conexión del termostato
La conexión de un termostato nuevo debe ser similar a la del
termostato viejo; sin embargo, puede variar según la instalación.
Rh Alimentación eléctrica para la calefacción
Rc Alimentación eléctrica para el enfriamiento
W Señal de calefacción
Y Señal de enfriamiento
G Ventilador
Nota: En las instalaciones de 2 cables o de 5 cables, hay que quitar
el puente rojo entre las terminales Rc y Rh. Deberá usar el puente
conector en las instalaciones de 3 ó 4 cables si desea usar el
interruptor de selección de modo para el ventilador.
69-1799S-01
11/09
69-1799S-01 1/4
