Summary of Contents for Kathrein UFE 305S

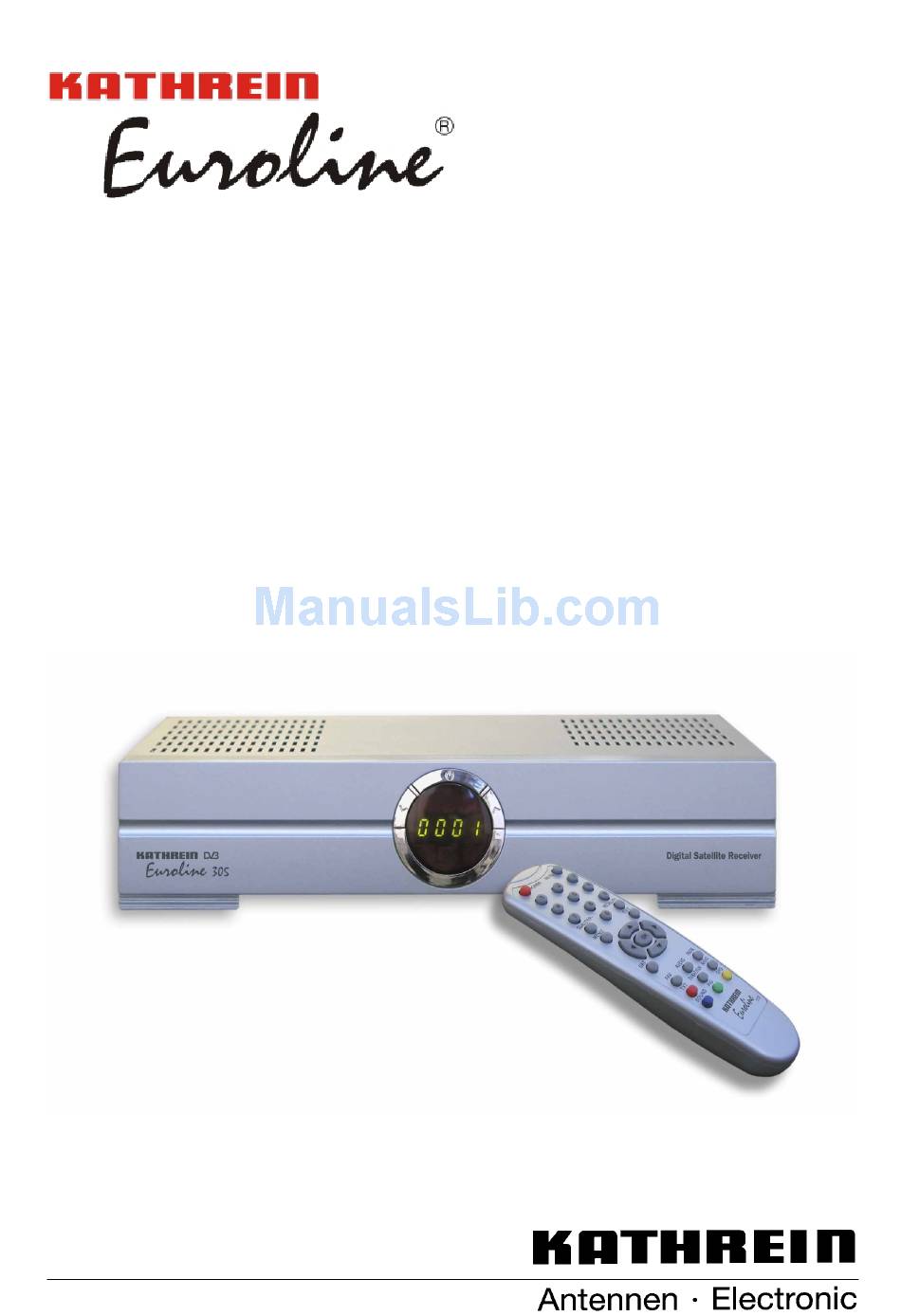

- Page 1 otice d’utilisation Récepteur Satellites UFE 305/S Référence : 20210049...
-
Page 3: Préambule
Nous vous souhaitons une bonne réception et beaucoup de plaisir avec votre nouveau récepteur satellites DVB. Votre équipe KATHREIN-Euroline Remarques importantes Si, contre toute attente, vous deviez rencontrer des problèmes avec votre récepteur, veuillez prendre contact avec votre revendeur spécialiste. -
Page 4: Table Of Contents
Sommaire Sommaire Préambule ................................ 3 Sommaire ................................. 4 Vues et raccordements ........................... 5 Vue frontale..............................5 Vue arrière ..............................5 Télécommande..............................6 Explication de la télécommande ........................7 Utilisation de la télécommande ........................8 Insertion des piles dans la télécommande..................... 8 Consignes de sécurité... -
Page 5: Vues Et Raccordements
Vues et raccordements Vues et raccordements Vue frontale Touche service/veille Touches de sélection des programmes Affichage des programmes Vue arrière Embase d’entrée FI SAT Sortie FI SAT (signal entrelacé) Interface de données RS 232 pour la transmission sérielle de données en cas de service (uniquement avec câble de raccordement spécial). -
Page 6: Télécommande
Télécommande Télécommande... -
Page 7: Explication De La Télécommande
Télécommande Explication de la télécommande 1) POWER : Veille et mise en marche du récepteur 2) Clavier numérique (0-9) : Pour l’entrée des numéros de programme ou des paramètres de menu 3) QUALITY/P- : Affichage d’informations sur le programme actuel, nom du satellite, numéro de programme, etc. -
Page 8: Utilisation De La Télécommande
Télécommande Utilisation de la télécommande La touche OK permet de confirmer les réglages dans les menus ou d’appeler des menus subordonnés. Modifiez les réglages ligne par ligne et confirmez l’entrée en appuyant sur la touche OK. Vous pouvez quitter le menu avec la touche EXIT ou passer d’un sous-menu au niveau supérieur suivant. -
Page 9: Consignes De Sécurité
Consignes de sécurité Consignes de sécurité... -
Page 10: Utilisation
Utilisation Utilisation Sélection de programmes Le récepteur est livré préprogrammé pour les satellites les plus courants. Pour une parfaite réception, votre antenne doit, naturellement, être dirigée sur un ou plusieurs de ces satellites. Appuyez sur la touche SEL pour appeler la liste des satellites préprogrammés. -
Page 11: Informations Sur Les Programmes
Utilisation Informations sur les programmes Lorsque vous passez dans un autre programme, les informations suivantes apparaissent à l’écran : Le type de programme : TV ou radio L’emplacement et le nom du programme La réception de l’EPG (guide électronique des programmes) avec la lettre «... -
Page 12: Guide Électronique Des Programmes (Epg)
Utilisation Guide électronique des programmes (EPG) Dans la mesure où le fournisseur de programmes concerné les envoie, les informations sur les programmes sont appelées avec la touche EPG (Electronic Programme Guide). / vous permettent de naviguer dans les émissions Les touches affichées. - Page 13 Utilisation Vous pouvez également appeler les informations détaillées directement à partir du programme en cours avec la touche rouge. Vous obtenez alors l’affichage des données souhaitées concernant le programme TV en cours sans devoir passer d’abord en mode EPG (voir illustration). Remarque : Pour charger les informations sur le programme, vous devez laisser le programme correspondant en marche pendant quelques instants.
-
Page 14: Audio
Utilisation Audio Avec la touche Audio, vous pouvez faire afficher la tonalité (TV ou radio) émise via le canal de réception. Sélectionnez la tonalité et enregistrez avec la touche OK. Si l’émetteur ne transmet pas d’informations vocales, le récepteur affiche «... -
Page 15: Menu Principal
Menu principal Menu principal Appel du menu principal (touche MENU) Appuyez sur la touche MENU pour appeler le menu principal, sélectionnez le sous-menu souhaité et appuyez sur la touche OK. Cinq sous-menus sont disponibles. En voici l’explication : 1) Minuterie (Timer) Menu pour régler l’enregistrement différé... -
Page 16: Réglage De La Minuterie (Timer) (Programmation Automatique)
Menu principal Réglage de la minuterie (timer) (programmation automatique) Remarque : La minuterie peut être programmée soit à l’aide du guide électronique des programmes « EPG » (voir page 13), soit comme cela est décrit ci-après. L’heure doit être correctement réglée afin que la minuterie puisse être opérationnelle (voir «... -
Page 17: Organisation Des Programmes Et Des Favoris
Menu principal Organisation des programmes et des favoris Tri : 1. Avec la touche « Menu », appelez le menu du récepteur Sat. 2. Sélectionnez le point « Traiter la liste des programmes » et confirmez le point avec la touche « OK ». 3. - Page 18 Menu d’installation Attention ! Lorsqu’un tri est confirmé, il n’est plus possible d’accéder à la liste précédente. Favori : 1. Avec la touche « Menu », appelez le menu du récepteur Sat. 2. Sélectionnez le point « Traiter la liste des programmes » et confirmez le point avec la touche «...
-
Page 19: Menu D'installation
Menu d’installation Menu d’installation Adaptation du récepteur à votre installation de réception satellite : 1) Configuration LNB Entrée d’informations via l’antenne (Satellite, fréquence OL, tension LNB, présence d’un connecteur DiSEqC™, entrée de DiSEqC™, répétition de DiSEqC™) 2) Recherche Recherche de transpondeur ou de satellites complets ; uniquement programmes en clair ou programmes cryptés et en clair 3) Réglage du système... -
Page 20: Réglage Lnb
Menu d’installation Réglage LNB Dans ce menu, vous pouvez configurer le récepteur pour votre antenne : Sélection du type LNB (programmation standard pour LNB universels) Tension d’alimentation LNB Connecteur DiSEqC™ V1.0 Entrée DiSEqC™ Répétition DiSEqC™ : Si le récepteur est exploité (en cascade) sur une installation de réception avec deux ou plusieurs matrices DiSEqC™... -
Page 21: Recherche (Réglage Du Canal)
Menu d’installation Recherche (réglage du canal) Recherche des programmes : Remarque : En plus de l’affichage de l’intensité et de la qualité de réception, le récepteur dispose d’une fonction d’aide avec signal sonore pour le réglage de l’antenne que vous pouvez activer dans ce menu avec la touche muet (Mute). - Page 22 Menu d’installation Vous pouvez effectuer la recherche dans ce menu. 1) Recherche des satellites Appuyez sur la touche OK pour afficher la liste des satellites et sélectionnez ensuite le satellite. Vous pouvez également entrer ici un nouveau satellite. Les étapes nécessaires sont affichées dans la ligne «...
-
Page 23: Recherche D'un Nouveau Programme Au Moyen De La Recherche Des Transpondeurs
Menu d’installation Recherche d’un nouveau programme au moyen de la recherche des transpondeurs 1. Actionnez la « touche Menu » de votre télécommande. 2. Sélectionnez le menu « Installation » et confirmez votre sélection avec la touche « OK ». 3. - Page 24 Menu d’installation 4) Recherche de réseaux Si vous sélectionnez „OUI“ pour cette option, le récepteur reçoit automatiquement les tableaux de fréquences des transpondeurs (si disponibles) et les ajoute à la liste des transpondeurs pour la recherche. Remarque : Pour certains satellites, ces indications ne correspondent pas aux données effectives.
-
Page 25: Réglage Du Système
Menu d’installation Réglage du système Réglage de la langue Accès au menu langues : allemand, anglais, espagnol, français et italien. La sélection des langues préférées pour l’audio et le sous- titrage se fait également ici Réglage de la TV (paramètres TV) Sélection de la norme de sortie vidéo (PAL, NTSC, SECAM, AUTO), type d’écran (4/3 ou 16/9) et signal de sortie disponible à... -
Page 26: Réglage Osd (Affichage De Menu)
Menu d’installation Réglage OSD (affichage de menu) Sélection des différents paramètres d’affichage Réglage de l’heure (paramètres heure) L’heure et la date doivent être programmées afin que le récepteur affiche les données correctes dans les messages d’information et lors de l’utilisation de la minuterie (timer) (ainsi qu’en mode veille sur la façade). -
Page 27: Informations Système
Menu d’installation Remarque : Il est possible que certains programmes ne transmettent pas le temps moyen de Greenwich (GMT) correct. Dans ce cas, le récepteur affiche une heure erronée. Pour afficher l’heure précédente, mettez en marche un autre programme européen et attendez quelques minutes que votre récepteur indique de nouveau l’heure correcte. -
Page 28: Verrouillage Enfant
Menu d’installation Verrouillage enfant Dans ce menu, vous pouvez verrouiller tous les menus pour empêcher des mauvais réglages effectués par inadvertance. Il est nécessaire de verrouiller l’ensemble des menus pour mettre en marche le verrouillage enfant. Attention : Si vous changez le code d’accès, vous devez absolument le noter car en cas de perte du code d’accès, une intervention en usine qui ne bénéficie pas des conditions de garantie devient nécessaire. -
Page 29: Mise À Jour Du Logiciel
S’il devait y avoir un nouveau logiciel pour votre récepteur DVB-S, vous pouvez télécharger celui-ci à partir de la page d’accueil suivante : http://www.kathrein.de/de/sat/news/update.htm Sur cette page, vous trouvez également des informations et des consignes pour effectuer la mise à jour du logiciel par l’intermédiaire de l’interface de données RS 232 disponible sur le récepteur. -
Page 30: Jeux
Jeux Jeux Dans le menu principal, sélectionnez « Jeu » avec les touches et appuyez sur la touche OK. Il apparaît ce qui suit : Ensuite, vous pouvez faire votre choix entre les deux jeux appelés. Remarque : Après sélection d’un jeu, veuillez suivre les instructions affichées à l’écran. -
Page 31: Fonctions Et Données Techniques
Fonctions et données techniques Fonctions et données techniques • Réception des programmes radio et satellites TV numériques en clair • 4 000 emplacements d’enregistrement de programme (1 000 sont préprogrammés) • Adapté à la mise à jour du logiciel via PC (RS 232) •... -
Page 32: Données Techniques
Fonctions et données techniques Données techniques Type UFE 305/S Référence 20210049 Couleur Argent Plage HF Plage de fréquences FI SAT 950-2150 Plage de niveau d’entrée/impédance dbµV 44-83 Seuil de réception (EB/NO) ≤ 4,5 Système TV Vidéo Modulation, FEC, démultiplexeur Standard DVB-S Résolution vidéo CCIR 601 (720x576) Décodage... -
Page 33: Schéma De Raccordement
Schéma de raccordement Schéma de raccordement Schéma de raccordement d’un récepteur satellites DVB avec raccordement d’un appareil TV, magnétoscope et installation HiFi. Câble coaxial Récepteur SAT DVB UFE 305... - Page 34 Schéma de raccordement Schéma de raccordement...
-
Page 35: Vos Notes
Vos notes Vos notes... - Page 36 KATHREIN-Werke KG Telefon (0 80 31) 18 40 Fax (0 80 31) 18 43 06 Anton-Kathrein-Straße 1-3 Postfach 10 04 44 D-83004 Rosenheim...
