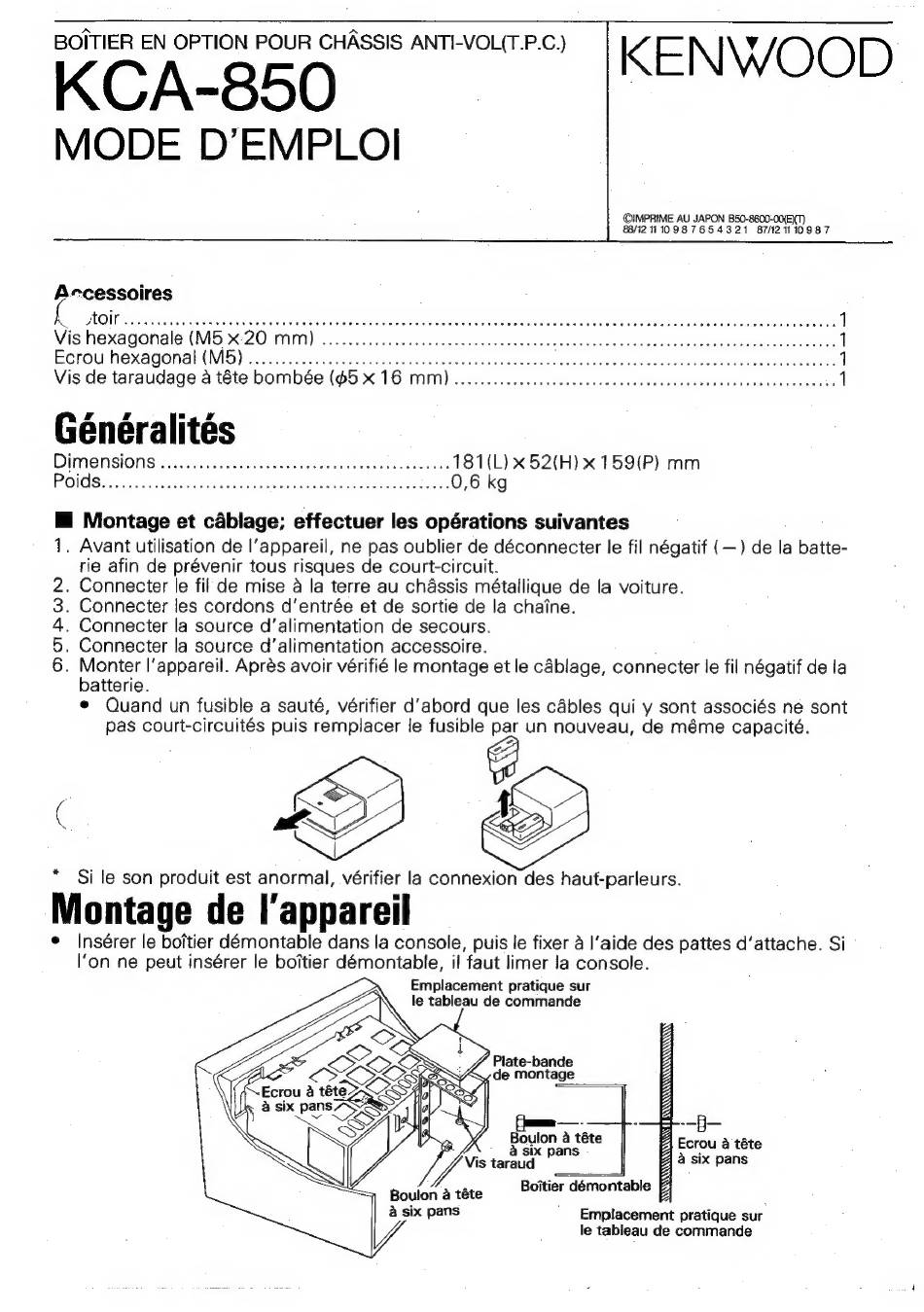

KCA_850 "© KENWOOD
MODE D'EMPLOI
©IMPRIME AU JAPON B50-8600-00(E)T)
88/12 1110987654321 87/121110987
Accessoires
iq MOM ce shinte deh wand cod sats ca aoras tse ales See Soaks © ac coscea ate ge sty Salaek Paelun dae tae ia seviaaleees Made 1
Vis hexagonale (M5 X:20 MM) 2.2... cece cece cece eec cece cess ees eec eee ceeea een eeeesgetaeseesesatenerens 1
Ecrou hexagonal' MO): corg sie wee src wanty cel sation asisalve dcaljan vars orca ns cr 0500 ds casa ceae Maa teopeniaaoreuetoves 1
Vis de taraudage a téte bombée (5 X 16 MM) ....... cece cece ccc ee cca eseeueeeeucusueceusecauehs 1
i 4 , 4 J 4
Généralités
DIMENSIONS 00.02... cece cece eee e cece ee ee ee neces eenee 181(L) x 52(H) x 159(P) mm
POIDS sc iaes tent teeta relat oxenhaseds weed nontautess 0,6 kg
M@ Montage et cablage; effectuer les opérations suivantes
1. Avant utilisation de l'appareil, ne pas oublier de déconnecter le fil négatif (—) de la batte-
rie afin de prévenir tous risques de court-circuit.
. Connecter le fil de mise a la terre au chassis métallique de la voiture.
. Connecter les cordons d'entrée et de sortie de la chaine.
. Connecter la source d''alimentation de secours.
. Connecter la source d'alimentation accessoire.
. Monter l'appareil. Aprés avoir vérifié le montage et le cablage, connecter le fil négatif de la
batterie.
¢ Quand un fusible a sauté, vérifier d'abord que les cables qui y sont associés ne sont
pas court-circuités puis remplacer le fusible par un nouveau, de méme capacité.
B&B
|
* Si le son produit est anormal, vérifier la connexion des haut-parleurs.
i a
Montage de I'appareil
© Insérer le boitier démontable dans la console, puis le fixer a l'aide des pattes d'attache. Si
I'on ne peut insérer le boitier démontable, il faut limer la console.
Emplacement pratique sur
le tableau de commande
DoRhwny
a
jate-bande
le montage
Qa
(<
—
iS
B lon a tet j as
Ou e a
Boulon a téte Boitier démontable
& six pans Emplacement pratique sur
le tableau de commande
