TEILEBEZEICHNUNG
UND ABMESSUNGEN

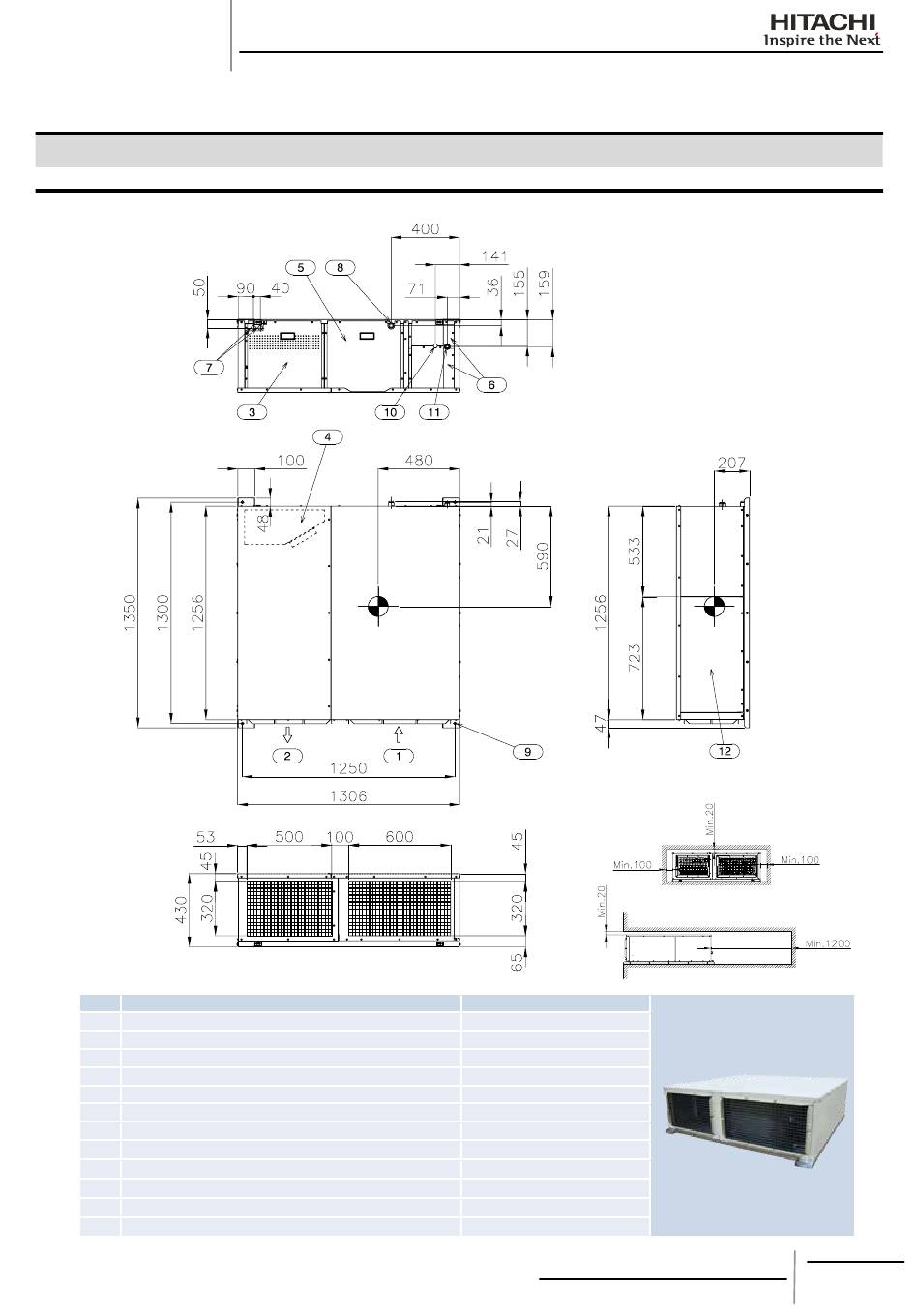

8. TEILEBEZEICHNUNG UND ABMESSUNGEN
8.1. RASC-3/5HVRNE
Nr.
Beschreibung
1
Lufteinlass
2
Luftauslass
3
Schaltkastenabdeckung
4
Schaltkasten
5
Lüfterwartungsklappe
6
Absperrventilabdeckung
7
Bohrungen für Kabelanschlüsse
8
Abflussleitung
9
Bohrungen zur Befestigung des Geräts
10
Kältemittelflüssigkeitsleitung
11
Kältemittelgasleitung
12
Optionaler Lufteinlass
TEIL II – INSTALLATION
Bemerkungen
2-Ø32
Ø 26
4-Ø14x16
Konusmutter: Ø9.53 (3/8")
Konusmutter: Ø15.88 (5/8")
PMML0140A rev.1 - 07/2009
Platzbedarf
86
