5695103COM

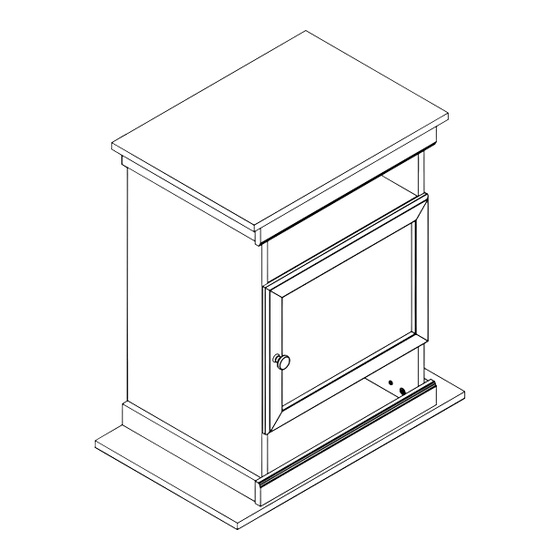

Aquarium Stand
Date of Purchase ___ / ___ / ___
Lot Number:
THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY INFORMATION. PLEASE READ AND KEEP FOR FUTURE REFERENCE.
Do Not Return This Product!
Contact our customer service team for help first.
Call: 1‐800‐489‐3351 (toll free)
Monday‐Friday 9am ‐ 5pm CST
Visit: www.ameriwoodhome.com
WARNING
‐ Unit can tip over causing severe injury or death.
‐ Anchor unit to stud in wall (if instructed to).
‐ Do Not allow children to climb on unit.
‐ Put heavy items on lower shelves or drawers.
Easy
Assembly Difficulty Meter
Follow Ameriwood Home
You
Tube
B345695103COM0
Tough
Advertisement
Related Manuals for Ollie & Hutch 5695103COM
Summary of Contents for Ollie & Hutch 5695103COM
- Page 1 5695103COM Aquarium Stand B345695103COM0 Date of Purchase ___ / ___ / ___ Lot Number: THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY INFORMATION. PLEASE READ AND KEEP FOR FUTURE REFERENCE. Do Not Return This Product! Contact our customer service team for help first. Call: 1‐800‐489‐3351 (toll free) Monday‐Friday 9am ‐ 5pm CST Visit: www.ameriwoodhome.com Easy Tough Assembly Difficulty Meter WARNING Follow Ameriwood Home ‐ Unit can tip over causing severe injury or death. ‐ Anchor unit to stud in wall (if instructed to). ‐ Do Not allow children to climb on unit. Tube ‐ Put heavy items on lower shelves or drawers.
-
Page 2: Helpful Hints
Contact Us! Do NOT return this product! Contact our friendly customer service team first for help. Assembly Tips Call us! 1‐800‐489‐3351 Monday‐Friday 9am ‐ 5pm CST Tube Visit ameriwoodhome.com to view the limited warranty valid in the U.S. and Canada. Helpful Hints PEOPLE NEEDED FOR ASSEMBLY: 1‐2 ESTIMATED ASSEMBLY TIME: 1 HOUR ‐ Open your item in the area you plan to keep it to avoid excessive heavy lifting. ‐ Identify, sort and count the parts before attempting assembly. ‐ Compression dowels are lightly tapped in with a hammer. ‐ Slides are labeled with a R (right) and L (left) for proper placement. ‐ Make sure to always face the point on the top of the Cam Lock towards the outer edge. ‐ Use all the nails provided for the back panel and spread them out equally. ‐ Back panel must be used to make sure your unit is sturdy. ‐ Do NOT use harsh chemicals or abrasive cleaners on this item. ‐ Never push, pull, or drag your furniture. 2 ameriwoodhome.com Tube... -
Page 3: Before You Start
Before You Start Read through each step carefully and follow the proper order Separate and count all your parts and hardware Give yourself enough room for the assembly process Have the following tools: Flat Head Screwdriver, #2 Phillips Head Screwdriver and Hammer Caution: If using a power drill or power screwdriver for screwing, please be aware to slow down and stop when screw is tight. Failure to do so may result in stripping the screw. Cam Lock Fastening System This Cam Lock Fastening System will be used throughout the assembly process. 3 ameriwoodhome.com Tube... -
Page 4: Board Identification
Board Identification Not actual size Small Shelf Large Shelf Fixed Shelf End Panel 35695103025 35695103035 35695103045 35695103015 Assembled Door Back Front Molding 35695103080 Side Molding 35695103060 35695103055 35695103070 4 ameriwoodhome.com Tube... - Page 5 Board Identification Not actual size Parts List ITEM PART NUMBER DESCRIPTION END PANEL 35695103015 35695103025 SMALL SHELF 35695103035 LARGE SHELF 35695103045 FIXED SHELF 35695103055 BACK 35695103060 FRONT MOLDING 35695103070 SIDE MOLDING 35695103080 ASSEMBLED DOOR 5 ameriwoodhome.com Tube...
-
Page 6: Part List
Part List Actual Size (x12) (x8) (x24) (x24) (x6) #A22620 #A22610 #A21660 #A12920 #A53840 wood dowel cam lock cam bolt 1-1/8" pan head angle bracket (x12) (x1) (x8) (x1) #A12210 #A17400 #A11080 #A52555 1/2" pan head 7/16" flat head 8-32 x 7/8" bolt knob (x1) (x2) - Page 7 STEP 1 Quick Assembly (x8) (x4) (x8) #A22610 #A21660 #A22620 Proper orientation of CAM LOCK Important: When using a power drill or power screwdriver for screwing, please be aware to slow down and stop when screw is tight. Failure to do so may result in stripping the screw. Notice: You will have 2 end panels (A). You attach hardware to 2 end panels (A). 7 ameriwoodhome.com Tube...
- Page 8 STEP 2 Quick Assembly (x8) #A12920 Proper orientation of CAM LOCK Be sure the molding edges are flush with the end panel edges. Notice: You will have 2 end panels (A). You attach 2 side moldings (G) to each end panel (A). Make sure edges are flush with each other. 8 ameriwoodhome.com Tube...
- Page 9 STEP 3 Quick Assembly (x16) (x8) #A22620 #A21660 Proper orientation of CAM LOCK Note: You will have 2 fixed shelves (D) and 2 backs (E). 9 ameriwoodhome.com Tube...
- Page 10 STEP 4 (x16) Be sure to use the holes shown. #A22610 Finished Edge Finished Edge 10 ameriwoodhome.com Tube...
- Page 11 STEP 5 (x6) (x6) #A53840 #A12210 Notice: You will have 2 front moldings (F). You will attach hardware to both front moldings (F). Make sure edge of molding is flush with the angle bracket surface. End View 11 ameriwoodhome.com Tube...
- Page 12 STEP 6 (x6) #A12210 Attach a front molding (F) to both the small shelf (B) and large shelf (C) as shown. Do not fully tighten this screw. Finished Edge Finished Edge 12 ameriwoodhome.com Tube...
- Page 13 STEP 7 Cam locks in fixed shelves (D) will face each other. Finished Edge Finished Edge 13 ameriwoodhome.com Tube...
- Page 14 STEP 8 Finished Edge Finished Edge 14 ameriwoodhome.com Tube...
- Page 15 STEP 9 You may need to adjust the front molding (F) while positioning the end panels (A) onto the large shelf (C). After end panels (A) are attached to the large shelf (C), make sure the front molding (F) is against the end panel front edges and tighten the three screws attaching the angle brackets to the large shelf (C). 15 ameriwoodhome.com Tube...
- Page 16 STEP 10 Note: The finished edges of the backs (E) will face each other. Finished Edge * raw edges are shaded 16 ameriwoodhome.com Tube...
- Page 17 STEP 11 You may need to adjust the front molding (F) during the attachment of the small shelf (B). After small shelf (B) is attached, tighten the screws attaching the angle brackets to the small shelf (B). 17 ameriwoodhome.com Tube...
- Page 18 STEP 12 (x4) (x1) (x1) (x2) #A11080 #A17400 #A52555 #A60000 18 ameriwoodhome.com Tube...
- Page 19 STEP 13 Your model can be positioned with either shelf, small (B) or large (C) as it's top. Depending on the size of your aquarium, position your aquarium stand with the top that best suits your aquarium tank. Do not allow your aquarium tank to overhang the top that it sits on. 19 ameriwoodhome.com Tube...
- Page 20 STEP 14 (x4) #A11080 (x1) #A31000 Determine what side you want the door to hinge from. The door can be attached to either side. Using four screws, mount the door (H) as shown. Using two screws, attach the magnetic catch to the opposite side from the hinges. Attach the strike plate to the door (H) where the door meets the magnetic catch. 20 ameriwoodhome.com Tube...
- Page 21 Maximum Loads This unit has been designed to support the maximum loads shown. Exceeding these load limits could cause sagging, instability, product collapse, and/or serious injury. Maximum aquarium size for small shelf (B): Maximum aquarium size for large shelf (C): 10 gallons 20 gallons 120 lbs. 240 lbs. 54.4 kg 25 lbs. 25 lbs. 108.8 kg 11.3 kg 11.3 kg 25 lbs. 25 lbs. 11.3 kg 11.3 kg 50 lbs. 50 lbs. 22.6 kg 22.6 kg Warning: Risk of injury to persons ‐ do not place a television on this furniture. This furniture is ...
- Page 22 Register your product to receive the following: * New trend details ‐ sneak peek on what's new * Surveys ‐ have a voice within our community * Exclusive deals and discount codes * Quick and easy replacement part service To register your product, visit ameriwoodhome.com Visit your local retailer's website, rate your purchased product and leave us some feedback! We would like to extend a big "Thank You" to all of our customers for taking the time to assemble this Ameriwood Home product, and to give us your valuable feedback. 22 ameriwoodhome.com Tube...
