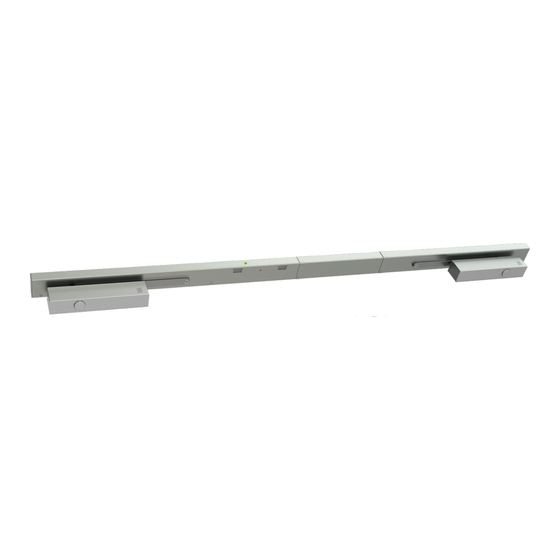

Eco FSA SR-EFR BG TS-62 G Assembly Instruction Manual

Montageanleitung / Assembly instruction / Notice de montage
FSA ECO SR-EFR BG mit TS-62 G
FSA ECO SR-EFR BG with TS-62 G
FSA ECO SR-EFR BG avec TS-62 G
F
Leistungserklärung nach Verordnung (EU) Nr. 305/2011 finden Sie unter http://www.eco-schulte.de/leistungserklaerungen
Declaration of performance according to Regulation (EU) No 305/2011 see http://www.eco-schulte.de/declarationofperformance
Déclaration des performances conformément au règlement (UE) N° 305/2011 voir http://www.eco-schulte.de/declarationdesperformances
ECO Schulte GmbH & Co. KG
Iserlohner Landstraße 89
D-58706 Menden
0432-CPR-00099-04 EN 1154:1996+A1:2002 /
AC:2006
G
DIN links - spiegelbildlich
DIN left - mirror image
DIN gauche - inverser l´illustration
(DIN rechts / DIN links spiegelbildlich)
(DIN right / DIN left mirror image)
(DIN droite / DIN gauche inverser l'illustration)
Für die Montage dürfen ausschließlich Originalteile des Herstellers verwendet werden.
Die Montagearbeiten müssen gemäß Anleitung von einer qualifizierten Person
durchgeführt werden. Bei Nichtbeachtung entfällt jeglicher Garantieanspruch. Diese
Anleitung ist vom Monteur nach der Montage an den Betreiber weiterzugeben!
Only original parts have to be used. The assembly has to be made by a qualified person
according to the mounting instruction. In case of non-respect the guarantee is invalid. This
instruction is to be handed over to the operator by the fitter after assembly!
Impérativement utiliser la notice de montage fournie par le fabricant. La mise en œuvre et
le montage doivent être exécutés par du personnel qualifié. Le non respect de ces règles
annule catégoriquement tout droit de garantie. Cette instruction est à remettre par le
poseur à l'exploitant après montage.
15
3 8 2-5 1 1 4
S
Tür
schließen
ECO Schulte GmbH & Co. KG
Iserlohner Landstraße 89
D-58706 Menden
EN 1155:1997+A1:2002 /
0432 - CPD - 0143
AC:2006
EN 1158:1997+A1:2002 /
0432 - CPD - 0147
AC:2006
Türschließergröße
Door closer size
Force du ferme-portes
2
3
TS-62 G
4
EN 2-5
5
Abkürzungen
Abbreviations
Schließ-
SG CS Closing speed
geschwindigkeit
ES Endschlag LS Latching speed
Öffnungs-
BC
ÖD Back check
dämpfung
SK CF Closing force
Schließkraft
Schließ-
SV DA Delay action
verzögerung
06
3 8 3-5 1 1
3 5 3-5 1 1
Max. Türbreite
Umdrehungen
Max. door width
Rotations
Largeur de porte max.
Rotations
850 mm
-2
950 mm
0
1100 mm
+6
1250 mm
+11
Abréviations
Vitesse de
VF
fermeture
CF Coup final
Frein à
FO
l'ouverture
Force de
FF
fermeture
Temporisation à
TF
la fermeture
0
3
1/25
