Introduction

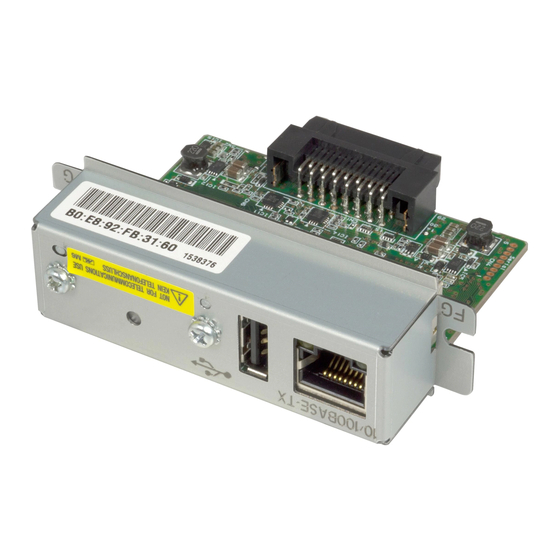

The UB-E04 is an Ethernet interface board for Epson TM printers.
This manual provides instructions, including a simple setup, to use this product safely
and correctly.
Key to Symbols
The symbols in this manual are identified by their level of importance, as defined
below. Read the following carefully before handling the product.
CAUTION:
Cautions must be observed to avoid minor injury to yourself, damage to your
equipment, or loss of data.
Note:
Notes have important information and useful tips on the operation of your equipment.
Features and Functions
❏
Protocols: TCP, UDP, ICMP, IP, LP/LPR, TCP socket port
❏
Communication standard: 10Base-T/100Base-TX, Full duplex/half duplex

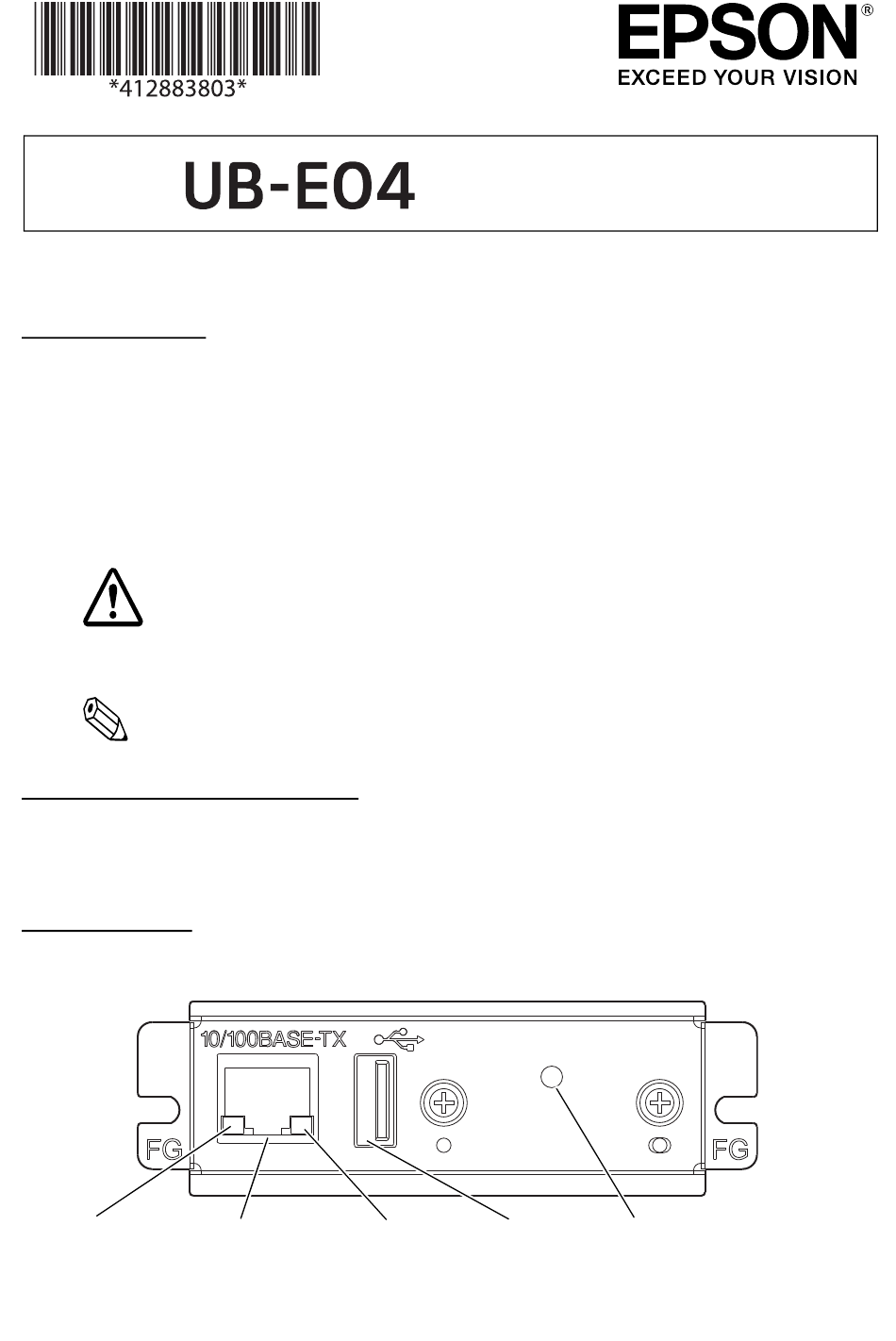

Part Names
LED (green)
Ethernet
interface connector
User's Manual
©Seiko Epson Corporation 2015-2020. All rights reserved.
LED (yellow)
USB Type-A
connector
1
Printed in XXXXXX
Push button

Advertisement

Table of Contents
loading

Related Manuals for Epson UB-E04

Summary of Contents for Epson UB-E04

  • Page 1 ©Seiko Epson Corporation 2015-2020. All rights reserved. Printed in XXXXXX Introduction The UB-E04 is an Ethernet interface board for Epson TM printers. This manual provides instructions, including a simple setup, to use this product safely and correctly. Key to Symbols The symbols in this manual are identified by their level of importance, as defined below.

  • Page 2: Printer Settings

    Do not connect a telephone line, a display module cable, or a drawer kick cable to the Ethernet connector. Note: When the UB-E04 is installed, a customer display connector on the TM printer cannot be used. Connect the power supply cable to the printer.

  • Page 3: Open Source Software License

    This causes all internal settings to return to their factory defaults. Setup There are two ways for the setup. For details, see the UB-E04 Technical Reference Guide. ❏ Using a Web browser Input the IP address of this product in the address bar of the browser and press Enter.

  • Page 4: Standards And Approvals

    Neither is any liability assumed for damages resulting from the use of the information contained herein. Neither Seiko Epson Corporation nor its affiliates shall be liable to the purchaser of this product or third parties for damages, losses, costs, or expenses incurred by purchaser or third parties as a result of: accident, misuse, or abuse of this product or unauthorized modifications, repairs, or alterations to this product, or (excluding the U.S.) failure to strictly comply with Seiko...
  • Page 5 ユーザーズマニュアル ©Seiko Epson Corporation 2015-2020. All rights reserved. はじめに   本製品はエプソン TM プリンター用のイーサーネットインターフェイスボー ドです。 本書には、本製品を安全に、正しく取り扱っていただくための説明および簡 単な設定方法が書かれています。 マニュアルの記号について  本書では、以下の記号が使われています。記号の意味をよく理解してから取 り扱ってください。 注意： この表示を無視して、誤った取り扱いをすると、人が傷害を負う可能性が想 定される内容および物的損害のみの発生が想定される内容を示しています。 注記 : 製品の性能を維持するための必要な制限事項、および本製品の取り扱いにつ いて有効な情報を示しています。 特徴と機能 ❏ プロトコル：TCP、UDP、ICMP、IP、LP/LPR、TCP ソケットポート ❏ 物理的通信仕様：10BASE-T/100BASE-TX、全二重 / 半二重...
  • Page 6 各部の名称 LED（緑） イーサーネット LED（黄） USB Type-A プッシュボタン インターフェイスコネクター コネクター 注記 : USB Type-A コネクターには、専用無線 LAN ユニット以外の機器を接 続しないでください。 プリンターの設定  メモリースイッチまたはディップスイッチに「#25 ピンリセット信号」または 「#31 ピンリセット信号」の設定機能がある TM プリンターでは、その設定を 「使用する」から変更しないでください。プリンターが動作しなくなります。 スイッチおよび機能名称はプリンターにより異なります。詳細はプリンター の詳細取扱説明書を参照してください。 注意 : お客様によるインターフェイスボード交換は行わないでください。 プリンターおよびインターフェイスボードが故障する可能性があります。 ケーブルの接続 プリンターおよびホストコンピューターの電源がオフであることを確認 します。 イーサーネットコネクターに、イーサーネットケーブルをカチッという 音がするまで押し込みます。 注意 : イーサーネットコネクターには、カスタマーディスプレイケーブル、ド ロアーキックケーブルおよび一般公衆回線を差し込まないでください。 注記 : 本製品を取り付けると、TM プリンター本体側のカスタマーディスプレ...
  • Page 7 （例）ping 192.168.192.168 （ステータスシートに、192.168.192.168 と記載された場合） 注記 : 本製品の初期設定の IP アドレスは、すべてのプリンターについて同じですの で、本製品の設定を行うときは、プリンターを１台ずつネットワークに接続 して、必要な設定を行ってください。 設定を工場出荷時の状態に戻す 本製品のプッシュボタンを押した状態でプリンターの電源を入れ、初期化開 始メッセージが印刷されるまでプッシュボタンを押し続けてください。すべ ての設定が工場出荷時の設定（デフォルト）に戻ります。 設定 設定には、以下の２つの方法があります。詳細については、UB-E04 詳細取 扱説明書を参照してください。 ❏ Web ブラウザーを使用する ブラウザーのアドレスバーに本製品の IP アドレスを入力し、Enter キーを押します。   （例 : http://192.168.192.168［初期設定値］ ） ユーザー認証画面で［user］に「epson」 、 ［password］にプリン ター本体のシリアルナンバー（10 桁、大文字 / 小文字を区別する） を入力します。 （初期設定） ※ ユーザー名は「epson」に固定されていますが、パスワードは   変更可能です。...
  • Page 8 をするためのユーティリティーです。 詳細取扱説明書や EpsonNet Config は、下記 URL からダウンロードしてくだ さい。 www.epson.jp/support/sd/ オープンソースソフトウェアのライセンス契約 本製品は当社が権利を有するソフトウェアのほかにオープンソースソフト ウェアを利用しています。 本製品が利用しているオープンソフトウェアに関する情報は以下の URL から ご確認ください。 http://xxx.xxx.xxx.xxx/licenses.html （xxx.xxx.xxx.xxx はプリンターの IP アドレス） EPSON および EXCEED YOUR VISION はセイコーエプソン株式会社の登録商標です。 その他の製品名および会社名は、 各社の商標または登録商標です。 電波障害自主規制について この装置は、クラス Ａ 情報技術装置です。この装置を家庭環境で使用すると 電波妨害を引き起こすことがあります。 この場合には使用者が適切な対策を講ずるよう要求されることがあります。 VCCI-A ご注意 注意 : 屋外に架空配線された LAN ケーブルから直接接続されますと、誘導雷によって機器が故障する おそれがあります。このようなケーブルと直接接続する場合は、一旦他のサージ対策の施された 機器を必ず経由してから接続するか、屋外の架空配線を避けてください。...
