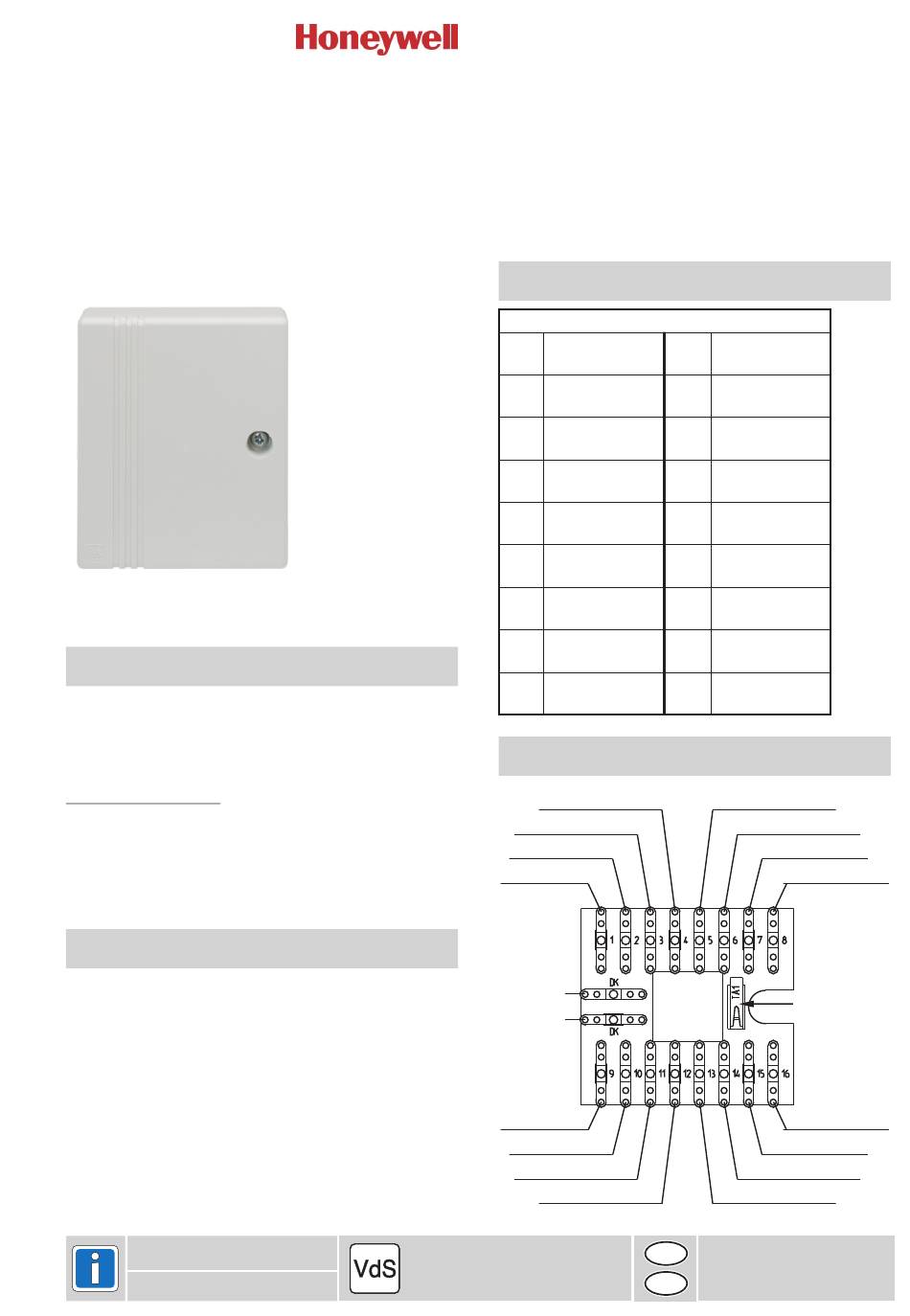

Honeywell 050025.17 Mounting And Connection Instructions

Montage-Anschluss-Anleitung
Verteiler 16-polig aP
Löt-Anschlusstechnik
Art.-Nr. 050025.17
Allgemeines
16-poliger aP-Verteiler für universelle Anwendung.
Mit 16 Lötanschlüssen und einem Deckelkontakt
(Schließer).
Technische Daten
Anschlusstechnik:
Umweltklasse nach VdS:
Gehäuse:
Farbe: Verkehrsweiß, ähnlich RAL 9016
Abmessungen (B x H xT):
Installationshinweise
Achten Sie bei der Beschaltung der Lötstütz-
punkte auf eine sichere und saubere Verbindung
zwischen Lötstützpunkt und Leitungsader.
Vor dem Schließen des Gehäuses sind die Kabel
mittels Kabelbinder oder an den dafür vorge-
sehenen Haltern zu sichern.
Beachten Sie beim Einbau und beim Schließen
des Deckels, dass der Sabotagekontakt richtig
betätigt wird.
P02827-10-002-01
2011-06-20
Löt/Löt
II
Kunstststoff
70 x 84 x 20 mm
Sabotage-
gruppe
G195030
Nach der endgültigen Fertigstellung muss die
Deckelschraube mit der beigefügten Schrauben-
plombe gesichert werden. Danach ist die
Verplombung zu reinigen (fettfrei) und mit dem
Aufkleber (Aufdruck VdS) abzudecken.
Nach Einbringen der Kunststoffplombe kann das
Gehäuse ohne Zerstörung der Plombe nicht
mehr geöffnet werden.
Anschluss-Tabelle
1
2
3
4
5
6
7
8
DK
Anschlussplan
4
3
2
1
9
10
11
12
D
GB
9
10
11
12
13
14
15
16
DK
5
6
7
8
Deckelkontakt
(Schließer)
30 V DC/
100 mA max.
16
15
14
13
Änderungen
vorbehalten
