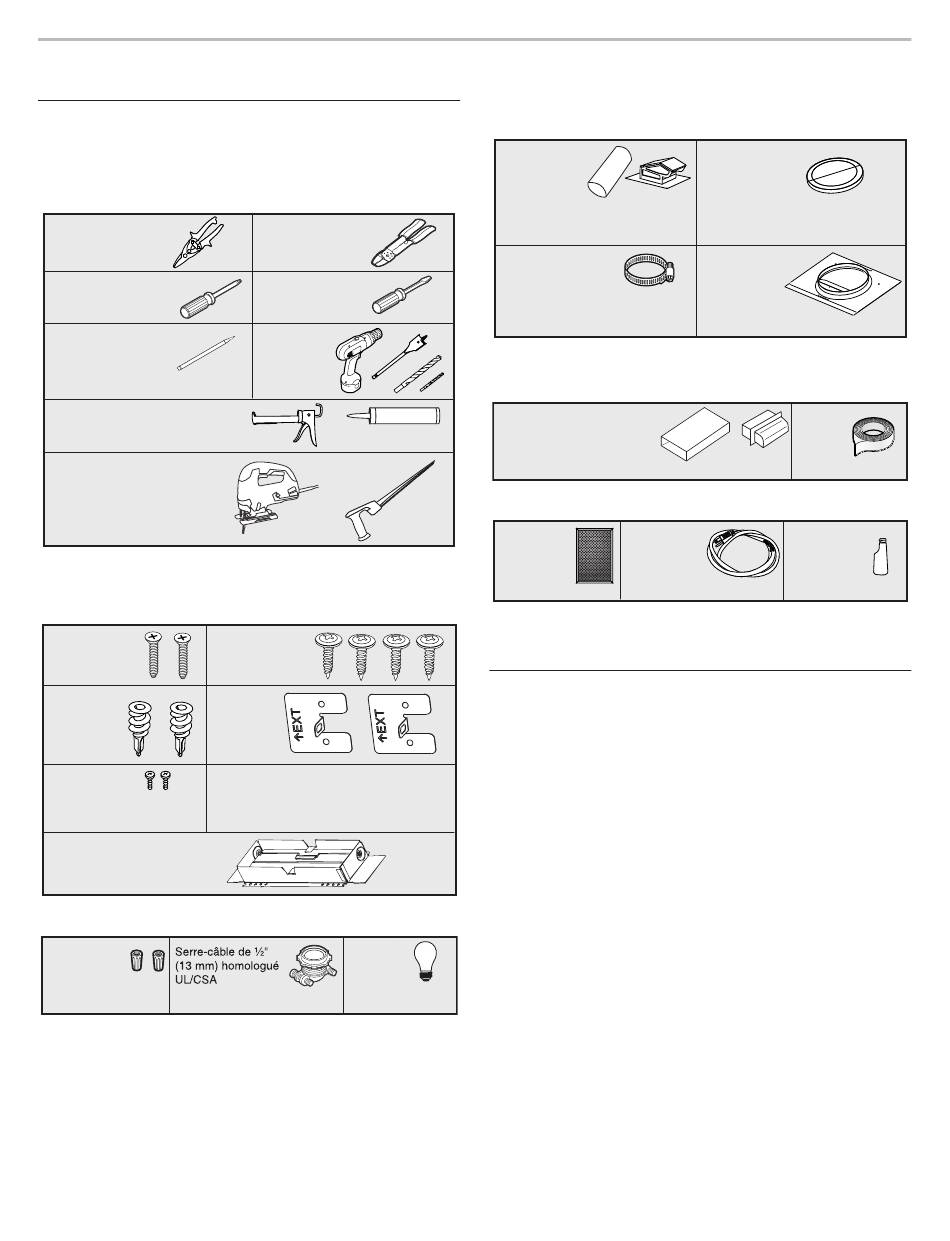

Outillage et pièces
Rassembler les outils et pièces nécessaires avant
d'entreprendre l'installation. Lire et observer les instructions
fournies avec chacun des outils de la liste ci-dessous.
Outils nécessaires
Cisaille de ferblantier
Tournevis
Phillips n˚ 2
Crayon
Pistolet à calfeutrage et composé
de calfeutrage résistant aux
intempéries
Scie sauteuse ou scie à guichet
Pièces fournies
Retirer les pièces de l'emballage. Vérifier que toutes
les pièces sont présentes.
Vis à tête plate
Vis à tête bombée
n˚ 8-18 x 1"
n˚ 8-18 x ⁵⁄₈"
(4,2 x 25 mm)
(4,2 x 16 mm)
Brides de
Chevilles
montage
d'ancrage
Vis courtes à
tête Phillips
Clapet anti-reflux rectangulaire
de 3¹⁄₄" x 10" (8,3 x 25,4 cm)
Pièces nécessaires
Connecteurs
de fils
homologués UL/CSA
18
EXIGENCES D'INSTALLATION
Pince à dénuder
Tournevis à
lame plate
Perceuse avec
forets de ¹⁄₈"
(3 mm), ¹⁄₂"
(13 mm) et
1 ¹⁄₄" (3 cm)
Lampe de
120 V,
75 watts
maximum,
à culot E26
Pour installations avec conduit
d'évacuation circulaire de 7" (17,8 cm)
Circuit d'évacuation
métallique
circulaire de
7" (17,8 cm)
avec bouche de
décharge à travers
le mur ou à travers le toit
Brides de conduit
selon le besoin
Installations avec évacuation à l'extérieur et conduits
circulaires de 3
/
" x 10" (8,3 x 25,4 cm)
1
4
Circuit d'évacuation métallique
rectangulaire de 3 ¹⁄₄" x 10"
(8,3 x 25,4 cm) avec bouche
de décharge à travers le mur
ou à travers le toit
Accessoires en option
Ensemble du
Ensemble du
cordon
filtre à
d'alimentation
charbon
Pièce numéro
Pièce numéro
W10355452*
W10355450*
* Pour des renseignements sur la commande, voir la section
"Assistance ou service".
Exigences d'emplacement
IMPORTANT : Observer les dispositions de tous les codes
et règlements en vigueur.
C'est à l'installateur qu'incombe la responsabilité
■
de respecter les distances de séparation spécifiées
sur la plaque signalétique. La plaque signalétique est
située à l'intérieur de la hotte, sur la paroi de gauche.
Installer la hotte de cuisinière à distance de toute zone
■
exposée à des courants d'air, comme fenêtres, portes
et bouches de chauffage à fort débit.
Respecter les dimensions indiquées pour les ouvertures
■
à découper dans les meubles. Ces dimensions tiennent
compte des valeurs minimales des dégagements de
séparation. Avant d'effectuer des découpages, consulter
les instructions d'installation fournies par le fabricant
de la table de cuisson/cuisinière.
Il est recommandé d'utiliser cette hotte avec une table de
■
cuisson dont la puissance totale ne dépasse pas 40 000 BTU.
Une prise de courant électrique reliée à la terre est
■
nécessaire. Voir la section "Spécifications électriques".
Assurer l'étanchéité au niveau de chaque ouverture
■
découpée dans le plafond ou le mur pour l'installation
de la hotte de cuisinière.
Ces hottes de cuisinière ont été configurées à l'usine pour
■
une installation avec décharge à l'extérieur. Les modèles
pouvant être installés dans une configuration sans décharge
à l'extérieur (recyclage) nécessitent des filtres à charbon.
Voir la section "Assistance ou service" pour connaître le
processus de commande des filtres à charbon.
Clapet anti-reflux
circulaire de 7"
(17,8 cm)
Pièce numéro
W10355451*
Plaque de montage
de conduit
circulaire de 7"
(17,8 cm)
Pièce numéro
W10388168*
Ruban
adhésif
pour
conduit
Nettoyant et
poli pour acier
inoxydable
Pièce numéro
31462A*
