This gas grill must be used only outdoors in a well-ventilated space and must not be used inside a
building, garage, screened-in porch, gazebo or any other enclosed area.
DANGER
IF YOU SMELL GAS:
• Shut off gas to the appliance.
• Extinguish any open flame.
• Open lid.
• If odor continues, keep away from the
appliance and immediately call your gas
supplier or fire department.
Notice to Installer: Leave these instructions with the grill owner for future reference.
Fax: (705)725-2564 email: wecare@napoleonproducts.com web site: www.napoleongrills.com
Napoleon Appliance Corp.,
214 Bayview Dr., Barrie, Ontario, Canada L4N 4Y8 Phone: 1-866-820-8686
Serial No.
XXXXXX000000

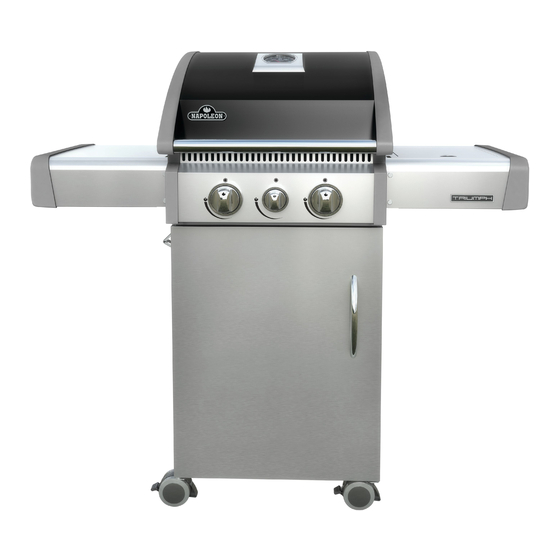

MODEL NO.
325, 325SB
WARNING
Do not try to light this appliance without
reading the "LIGHTING" instructions section of
this manual.
Do not store or use gasoline or other flam-
mable liquids or vapors in the vicinity of this
or any other appliance. An L.P. cylinder not
connected for use must not be stored in the
vicinity of this or any other appliance. If the
information in these instructions is not fol-
lowed exactly, a fire or explosion may result,
causing property damage, personal injury or
death.
APPLY SERIAL NUMBER LABEL FROM CARTON
Z415-0001CE-GB Feb 14/15
