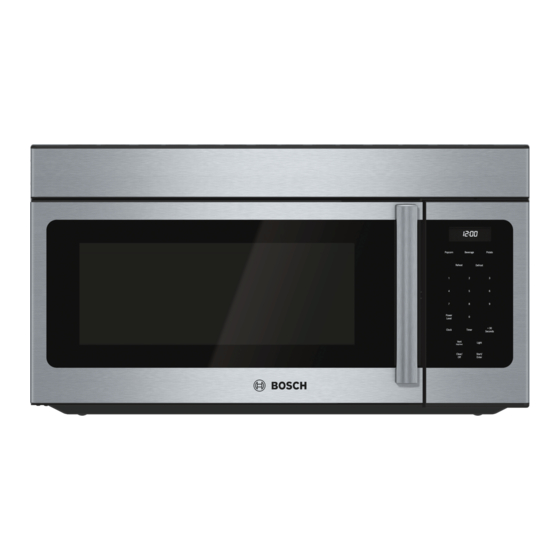

- Page 1 Microwave Installation Manual 300 SERIES HMV3053C...
-
Page 2: Table Of Contents
Hood exhaust ..............12 Checklist for Installation ..........5 Before you begin ............5 Testing Operation ............13 Removing Packaging ............5 Bosch Support ............14 ® Tools and parts needed ............5 Before Calling Service ............14 Parts included ............... 6 Data Plate ................ -
Page 3: Important Safety Instructions
IMPORTANT SAFETY INSTRUCTIONS READ AND SAVE THESE INSTRUCTIONS INSTALLER: LEAVE THESE INSTRUCTIONS WITH THE Electric Safety APPLIANCE AFTER INSTALLATION IS COMPLETE. WARNING IMPORTANT: SAVE THESE INSTRUCTIONS FOR THE Before you plug in an electrical cord or turn on power LOCAL ELECTRICAL INSPECTOR'S USE. supply, make sure all controls are in the OFF position. -
Page 4: Related Equipment Safety
IMPORTANT SAFETY INSTRUCTIONS READ AND SAVE THESE INSTRUCTIONS GROUNDING INSTRUCTIONS This appliance must be grounded. Grounding reduces the risk of electric shock by providing a safe pathway for electric current in the event of a short circuit. This appliance is equipped with a cord having a grounding wire with a grounding plug. -
Page 5: Checklist For Installation
Checklist for Installation Use this checklist to verify that you have completed each Attach the mounting plate to the wall. step of the installation process. This can help you avoid Section: Install Appliance - Attaching the mounting common mistakes. plate to the wall Refer to detailed instructions for each step in the Adapt the microwave blower. -
Page 6: Parts Included
Parts included Location requirements Installation dimensions You will find the installation hardware contained in packet with the unit. Check to make sure you have all these parts: Top mounting bolts: Self-aligning machine screws " - 28x3 " Toggle bolts - 3/16"x3" Wall mounting hardware: Toggle wings Wood screws... -
Page 7: Power Requirements
Note: Take into account that the front and rear Appliance dimensions measurements of the appliance are not identical. Power Requirements The outlet must be properly grounded in accordance with all applicable codes. It can be installed anywhere inside the cabinet above the appliance, within reach of the power cord (approx. -
Page 8: Install Appliance
Install Appliance Removing the mounting plate No wall studs at corner holes Note: To avoid possible damage to the work surface or to the bottom of the appliance, cover the work surface. Remove any remaining contents from the microwave oven cavity. Remove the screws from the mounting plate. -
Page 9: Attaching The Mounting Plate To The Wall
Attaching the mounting plate to the wall Attach toggle wings from the back of the mounting plate onto each bolt. Leave enough space for toggle wings to go through the wall and to open. Preparing rear wall CAUTION Wear gloves to avoid cutting fingers on sharp edges. - Page 10 Carefully pull out the blower unit and rotate 90º so that Adapting microwave blower for wall venting fan blade openings are facing out the top of the Remove and save the screws holding the blower microwave. motor and the blower plate. Lift up the blower plate and put it aside.
-
Page 11: Preparing Cabinet
Attach the exhaust adapter to the rear of the oven by Use at least two people to install the microwave oven. ▯ sliding it into the guides. Push in securely until it is in Do not grip or use handle during the installation. the lower locking tabs. -
Page 12: Hood Exhaust
Insert the two remaining self-aligning screws through outer top cabinet holes. Turn two full turns on each screw. Hood exhaust When venting exhaust to the outside, hood exhaust ducts will be required. Read the following carefully. Note: It is important that venting be installed using the most direct route and with as few elbows as possible. -
Page 13: Testing Operation
Duct Pieces Number used Equivalent Length 90° Elbow 10 ft (3 m) 45° Elbow 5 ft (1.5 m) 90° Elbow 25 ft (7.6 m) 45° Elbow 5 ft (1.5 m) Roof Cap 24 ft (7.3 m) Straight Duct 6" (152 mm Round or 3 1/4"... -
Page 14: Bosch ® Support
Department if you have any questions or in the unlikely section. Please be prepared with the information printed event that your Bosch® appliance needs service. Our on your product data plate prior to calling. service team is ready to assist you. -
Page 15: Définitions De Sécurité
Californie ............... 17 Hotte de ventilation ............25 Liste de contrôle pour l’installation ......18 Opération d’essai ............27 Avant de commencer ..........18 Soutien Bosch ............27 ® Pour enlever l’emballage ..........18 Avant d'appeler le service de dépannage ....27 Outils et pièces nécessaires ........... -
Page 16: Consignes De Sécurité Importantes
CONSIGNES DE SÉCURITÉ IMPORTANTES LIRE ET CONSERVER CES CONSIGNES INSTALLATEUR : LAISSEZ CES INSTRUCTIONS AVEC Il incombe au propriétaire et à l’installateur de déterminer S É L'APPAREIL APRÈS UNE FOIS L'INSTALLATION si des exigences et/ou normes additionnelles TERMINÉE. s´appliquent pour des installations spécifiques. Sécurité... -
Page 17: Sécurité Apparentée Concernant L'équipement
CONSIGNES DE SÉCURITÉ IMPORTANTES LIRE ET CONSERVER CES CONSIGNES Tout composant endommages ou mal réglé dans ▯ AVERTISSEMENT l’interverrouillage, moniteur, joint d’étanchéité de porte et système de génération et de transmission de micro- Ne pas utiliser les brûleurs de la table de cuisson au gaz ondes doit être réparé, remplacé... -
Page 18: Liste De Contrôle Pour L'installation
Liste de contrôle pour l’installation Utilisez cette liste de contrôle pour vérifier que vous avez Fixez la plaque de fixation au mur. terminé chaque étape du processus d’installation. Cela Section : Installation de l'appareil - Fixation de la peut vous aider à éviter des erreurs communes. plaque de fixation au mur Consultez les instructions détaillées pour chaque étape Ajustez le ventilateur du micro-ondes. -
Page 19: Pièces Comprises
Filtres à graisse en aluminium Outils optionnels ▯ Équerre Filtre à charbon actif (installé à l'usine dans le micro- ▯ ▯ ondes) Cisailles à métaux (pour couper le clapet et retirer les ▯ débouchures) Exigences concernant l'emplacement Ciseaux (pour couper le gabarit de caisson) ▯... -
Page 20: Exigences Électriques
Remarque : Prenez en compte que les mesures avant et Dimensions de l'appareil arrière de l'appareil ne sont pas identiques. Exigences électriques La prise doit être correctement reliée à la terre selon tous les codes applicables. Il peut être installé n'importe où à l'intérieur de l'armoire au-dessus de l'appareil, en fonction de la portée du cordon d'alimentation (environ 24 po). -
Page 21: Installation De L'appareil
Installation de l’appareil Retrait de la plaque de montage Remarque : Il faut redoubler de vigilance lors du perçage de trous. Des fils électriques pourraient courir Remarque : Pour éviter d’endommager la surface de derrière le mur et tout contact avec eux pourrait entraîner travail ou le bas de l’appareil, recouvrez la surface de un choc électrique. -
Page 22: Fixation De La Plaque De Montage Au Mur
Fixation de la plaque de montage au mur Préparation du mur arrière ATTENTION Porter des gants pour éviter de se couper les doigts sur des bords tranchants. Remarque : S’assurer que le bas du caisson est de niveau. Tracer une ligne verticale sur le mur au centre de l’espace du caisson. -
Page 23: Adaptation Du Ventilateur Du Micro-Ondes
Adaptation du ventilateur du micro-ondes Fixer l’adaptateur d’échappement sur le haut de la plaque de ventilateur en le coulissant sur les Ce micro-ondes est expédié assemblé pour une guides.Pousser jusqu’à enclencher dans les installation de ventilation de pièce. L’unité de ventilateur languettes de verrouillage. -
Page 24: Préparation Du Caisson
Préparation du caisson Retirer soigneusement les fils des rainures. Réacheminer les fils à travers les rainures sur l’autre Couper l’alimentation à la prise. côté de l’unité de ventilateur. Tourner l’unité de Retirez tout le contenu du caisson supérieur. ventilateur de 90º de sorte que les ouvertures des lames de ventilateur sont orientées vers l’extérieur de Collez le GABARIT DE CAISSON SUPÉRIEUR sur la l’arrière du micro-ondes. -
Page 25: Hotte De Ventilation
Levez le micro-ondes, inclinez-le vers l’avant et le four pour les bloquer en place (l'image montre le accrochez les fentes du bord inférieur à l’arrière sur bas de l'appareil). les 4 languettes inférieures de la plaque de montage. Tournez l’avant du four contre le bas du caisson. Hotte de ventilation Lors de la ventilation vers l’extérieur, des conduits d’échappement de hotte seront requis.Lire attentivement... - Page 26 Morceaux de conduit Nombre utilisé = Longueur équivalente Adaptateur de transition 5 pi (1,5 m) rectangulaire/rond* Capuchon de mur 40 pi (12,2 m) Coude de 90° 10 pi (3 m) Coude de 45° 5 pi (1,5 m) Coude de 90° 25 pi (7,6 m) Coude de 45°...
-
Page 27: Opération D'essai
