NComputing X350 Quick Installation Manual

X350 with vSpace

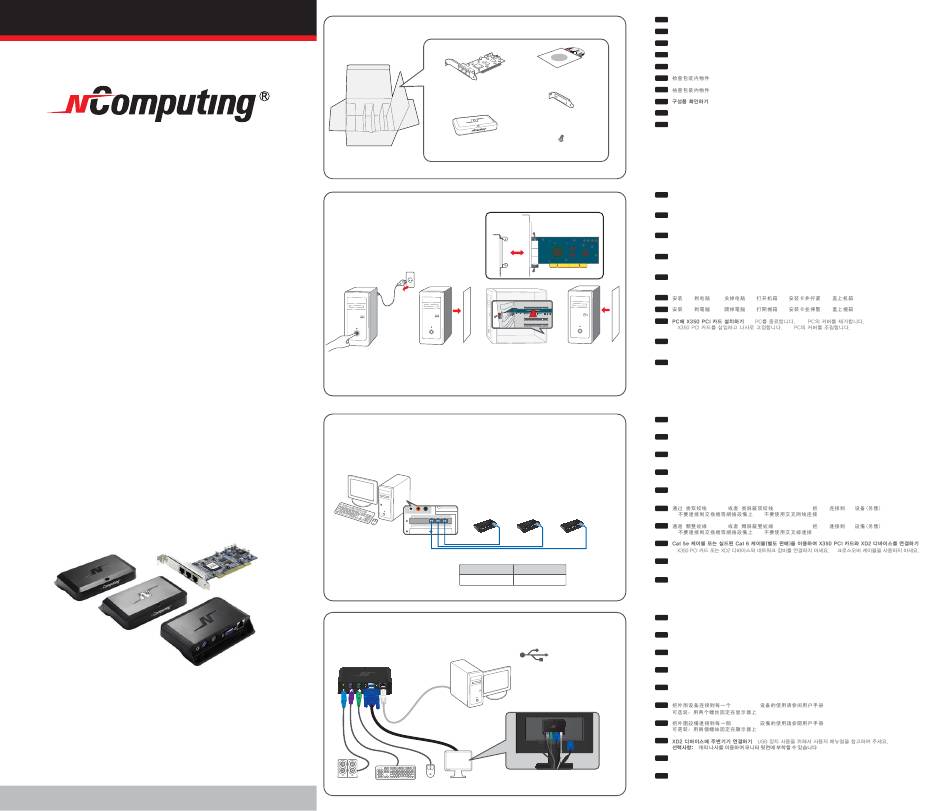

Quick Installation Guide
Note: This quick installation guide is for Microsoft Windows-based systems.
Refer to the full user guide for information on Linux installation.
© 2008 NComputing, Inc. All rights reserved. NComputing is the property of
NComputing and is registered in the United States and other countries.
1
Check package contents
TM
2
Install X350 in PC
A
.
Shut down PC and
disconnect power
3
Connect X350 directly to XD2 devices with Cat 5e or
shielded Cat 6 (STP) cable (sold separately)
4
Connect peripherals to each XD2
®
Part No. 162-0041 Rev.A

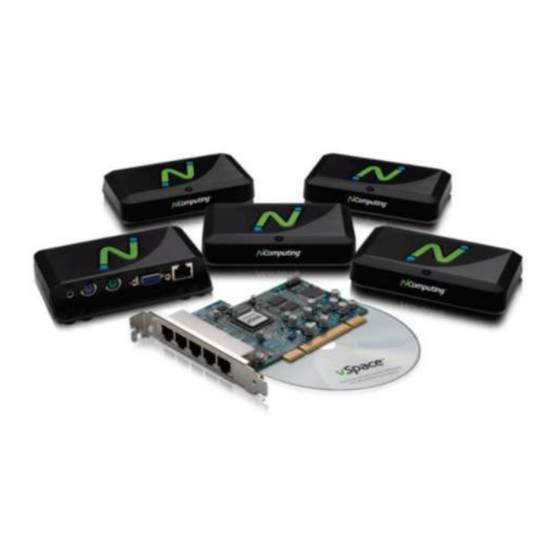

vSpace CD (x1)
X350 PCI Card (x1)
Low Profile Bracket
XD2 (x3)
XD2 Screw (x6)
Swap bracket if needed
Low Profile
Bracket
B C D
. . .
Remove cover Insert card and Replace cover
tighten screw
A
.
Do not connect to Ethernet
B
. Do not use cross-over cables
<5 m 5 - 10 m
Cat 5e UTP Cat 6 STP
USB devices connected to PC can
be shared or assigned to each XD2
(see user manual)
Optional: mount XD2 to monitor
with 2 screws (included)
1
ES
Verifique los contenidos de la caja
PT
Verifique o conteudo da embalagem
DE Lieferumfang
FR
Vérifiez le contenu de l'ensemble
IT
Controllare I contenuti della scatola
CHS
CHT
KO
JA 内容物の確認をします。
RU
Проверка содержимого поставки
2
ES
Instale la tarjeta X350 en la PC A. Apague el PC y desenchufe la corriente B. Quite la cubierta
C. Inserte la tarjeta y aprieta el tornillo D. Recoloque la cubierta
PT Instale a placa X350 no PC A. Deslige o computador B. Remova a tampa do chassis
C. Insira a placa em um Slot PCI livre D. Feche o chassis
DE
Installation der X350 in einem PC A. PC herunterfahren B. Abdeckung des PC's öffnen
C. Einsetzen der Karte und Befestigung mit den Schrauben D. Abdeckung schließen
FR Instalez le X350 sur votre 'ordinateur A. Arrêtez l'ordinateur B. Retirez le couvercle
C. Insérez la carte et serrez la vis D. Remmettez le couvercle
IT Installazione della X350 nel PC A. Spegnere il PC B. Aprire il computer
C. Inserire la scheda e stringere la vite D. Richiudere il PC
CHS
X350 A. B. C.
CHT X350 A. B. C.
KO A. B.
C. D.
JA X350のインス トール A. PCをシャッ トダウンして電源ケーブルを抜きます。 B. ケースのカバーを開けます。
C. カードを差し込んでねじ止めします。 D. ケースのカバーを元に戻します。
RU Установка X350 в PC A. Выключите PC B. Снимите крышку с корпуса PC
C. Вставьте карту и закрутите винты D. Поставьте крышку корпуса обратно
3
ES Conecte la terminal X350 a los dispositivos XD2 con los Cat 5e o Cat 6 cables blindados
(vendido por separado) A. Favor de conectar al Ethernet B. Favor de no usar cableaje tipo "cross over"
PT
Conecte os terminais de acesso XD2 à placa X350 utilizando cabo tipo CAT 5e ou CAT 6 (não inclusos no Kit)
A. Não conecte o cabo usado para Internet à placa X350 B. Não utilize cabos tipo "Cross-over"
DE
Verbinde die X350 mit der XD2 über ein Cat5e oder ein geschirmtes Cat 6 Kabel (separater verkauf)
A. Nicht geeignet für Ethernet Anschluss B. Nicht verwendbar mit einem "Cross Link" Kabel
FR Connectez le la carte X350 aux dispositifs XD2 à l'aide du câble de type Cat 5e ou Cat6 blindé
(vendu séparément) A. Ne pas conecter au ports Ethernet B. Ne pas utiliser de câble croisé
IT Collegare la X350 ai dispositivi XD2 con cavo Cat 5e o Cat 6 schermato (venduti separatamente)
A. Non connettere ad Ethernet B. Non usare cavi cross
CHS 5 (Cat 5e) 6 -(Shielded Cat 6) X350
A. B.
CHT
5 (Cat 5e) 6 -(Shielded Cat 6) X350
A. B.
KO
A.
JA X350とXD2をカテゴリ５かカテゴリ６ （STP)で接続してく ださい。 （ 別売）
A. イーサーネッ ト （ハブなど） には接続しないでください。 B. クロスケーブルで接続しないでください。
RU Подсоедините X350 к устройствам XD2 используя кабель Cat 5e или экранированный Cat 6
(продаются отдельно) A. Не подключайте к Ethernet B. Не используйте кроссовер кабель
4
ES Conecte los periféricos a cada XD2 Consulte el manual del usuario para mayor informacion acerca de las
conexiones USB Opcional: Se puede colocar el aparato al monitor usando 2 tornillos
PT Conecte teclados e mouses à cada terminal XD2 Consulte o manual para duvidas sobre USB
Opção: Fixe ao monitor utilizando dois parafusos M4
DE
Verbinde die Peripherie mit der XD2 Siehe Anleitung für den USB-Anschluss
Optional: Anbringung an LCD Monitor möglich (2 Schrauben)
FR
Connectez les périphériques au chaque XD2 Reportez-vous au manuel d'utilisateur pour les connexions USB
Facultatif: monter au dos d'un moniteur LCD à l'aide de 2 vis
IT
Connettere le periferiche ad ogni XD2 Fare riferimento al manuale per le connessioni USB
Opzionale: montare la XD2 al monitor con due viti
CHS
XD2 USB
CHT XD2 USB
KO
2 .
JA 各XD2へ周辺機器を接続する USBの接続に関してはマニュアルを参照してく ださい。
オプシ ョ ン ： モニタへねじ止めすることが出来ます。
RU
Подключение периферии к каждому XD2 Просмотрите руководство по USB
Дополнительно: прикрепите к монитору используя два винта
D.
D.
XD2
XD2
B.
