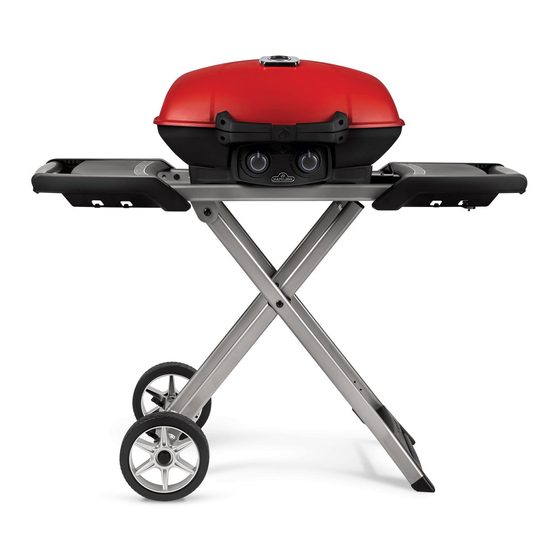

This gas grill must be used only outdoors in a well-ventilated space and must not be used inside a
building, garage, screened-in porch, gazebo or any other enclosed area.
!
DANGER
IF YOU SMELL GAS:
• Shut off gas to the appliance.
• Extinguish any open flame.
• Open lid.
• If odor continues, keep away from the
appliance and immediately call your gas
supplier or fire department.
WARNING!
Failure to follow these
instructions exactly could result in fire,
or explosion which could cause property
damage, personal injury or death.
Adults and especially children should be alerted to the hazards of high surface temperatures.
Young children should be supervised near the gas grill.
Notice to Installer: Leave these instructions with the grill owner for future reference.
N415-0536 NOV 09.18
Do not try to light this appliance without
reading the "LIGHTING" instructions section
of this manual.
Do not store or use gasoline or other
flammable liquids or vapors in the vicinity of
this or any other appliance. An L.P. cylinder
not connected for use must not be stored in
the vicinity of this or any other appliance.
If the information in these instructions is
not followed exactly, a fire or explosion may
result, causing property damage, personal
injury or death.
Wolf Steel Ltd.
214 Bayview Drive,
Barrie, Ontario, CANADA L4N 4Y8
grills@napoleonproducts.com
APPLY SERIAL NUMBER LABEL FROM CARTON
Serial No.
XXXXXX000000
MODEL NO.
DO NOT DISCARD
TQ285X-1
!
WARNING
www.napoleongrills.com
EN
FR
PG.15
PG.28
Advertisement
Table of Contents
Related Manuals for Napoleon TQ285X-1-A
Summary of Contents for Napoleon TQ285X-1-A
- Page 1 This gas grill must be used only outdoors in a well-ventilated space and must not be used inside a building, garage, screened-in porch, gazebo or any other enclosed area. APPLY SERIAL NUMBER LABEL FROM CARTON Serial No. XXXXXX000000 MODEL NO. PG.15 DO NOT DISCARD PG.28...
- Page 2 This grill has been thoroughly inspected by a qualified technician before packaging and shipping to ensure that you, the customer, receive the quality product you expect from NAPOLEON. NAPOLEON warrants that components in your new NAPOLEON product will be free from defects in material and workmanship from the date of purchase, for the following period: Aluminum castings / stainless steel base ..........
-
Page 3: Safe Operating Practices
• This instruction manual contains important information necessary for the proper assembly and safe use of the appliance. • Read and follow all warnings and instructions before assembly and using the appliance. • Follow all warnings and instructions when using the appliance. Safe Operating Practices •... - Page 4 DIMENSIONS www.napoleongrills.com N415-0536 NOV 09.18...
-
Page 5: Handle With Care
Handle With Care CAUTION! Use care when handling or transporting your grill to prevent damage and misalignment of internal components. Although this grill has been designed with mobility in mind, rough handling or abuse will result in damage to internal components, preventing your grill from operating properly. General Information This gas barbecue is certified under Canadian and American National Standards, CSA 1.6 - 2015 and ANSI Z21.58 - 2015 respectively for outdoor gas grills and should be installed to conform to local codes. - Page 6 Optional Supply Hose Instructions: An optional hose is available from your Napoleon Dealer that allows the grill to be connected to a 20 lb (9.1 kg) cylinder. WARNING! If these instructions are not followed exactly, a fire causing death or serious injury may occur.
-
Page 7: Leak Testing Instructions
Bubbles will indicate a gas leak. Either tighten the loose joint or have the part replaced with one recommended by the Napoleon Customer Solutions department and have the grill inspected by a certified STOP gas installer. -
Page 8: Lighting Instructions
Lighting Instructions Burner Control WARNING! Open lid WARNING! Ensure all burner controls are in the off position. Connect a disposable cylinder or slowly turn on the gas supply valve (large propane cylinder). Main Burner Lighting 1. Open grill lid 2. Push and turn any main burner control knob slowly to the ‘hi’ position. This action will ignite the selected burner. -
Page 9: Cooking Instructions
Either trim the fat or reduce temperatures to inhibit this. Should a flare-up occur, move food away from the flames and reduce the heat. Leave the lid open. See Your All Season Grill cookbook by Napoleon for more detailed instructions. Cleaning Instructions WARNING! Always wear protective gloves and safety glasses when servicing your grill. -
Page 10: Maintenance Instructions
Cleaning The Outer Grill Surface: Do not use abrasive cleaners or steel wool on any painted, porcelain or stainless steel parts of your Napoleon Grill. Doing so will scratch the finish. Exterior grill surfaces should be cleaned with warm soapy water while the metal is still warm to the touch. To clean stainless surfaces, use a stainless steel or a non-abrasive cleaner. - Page 11 WARNING! Hose (optional): Check for abrasions, melting, cuts, and cracks in the hose. If any of these conditions exist, do not use the gas grill. Have the part replaced by your Napoleon Gas Grill dealer or qualified gas installer. N415-0536 NOV 09.18...
-
Page 12: Troubleshooting
Troubleshooting Problem Possible Causes Solution Low heat / Low flame Blockage of gas. Check for spider webs in the burner or orifice. when valve turned to high. Improper preheating. Preheat grill with main burners on high for 5 to 10 minutes. Cylinder freezing up. - Page 13 3. A concise description of the problem (‘broken’ is not sufficient). 4. Proof of purchase (photocopy of the invoice). In some cases, Napoleon could request to have the parts returned to the factory for inspection before providing replacement parts. Before contacting Napoleon dealer, please note that the following items are not covered by the warranty: •...
- Page 14 Notes www.napoleongrills.com N415-0536 NOV 09.18...
- Page 15 Ce gril doit être utilisé uniquement à l’extérieur, dans un endroit bien aéré et ne doit jamais être utilisé à l’intérieur d’un bâtiment, d’un garage, d’un gazebo, d’une véranda avec paramoustique, ou de tout autre endroit fermé. APPOSEZ LÉTIQUETTE DU NUMERO DE SERIE DU CARTON de série XXXXXX000000 DE MODÈLE...
- Page 16 Garantie limitée à vie de 10 ans de Napoléon Les produits NAPOLÉON sont conçus avec des composants et des matériaux de qualité supérieure, assemblés par des artisans qualifiés qui sont fiers de leur travail. Ce gril a été soigneusement inspecté par un technicien qualifié...
- Page 17 • Cette notice contient des renseignements importants permettant un assemblage adéquat et à une utilisation sécuritaire de l’appareil. • Lire et suivre toutes les mises en garde et toutes les instructions avant l’assemblage et l’utilisation de l’appareil. • Suivre toutes les mises en garde et toutes les instructions lors de l’utilisation de l’appareil.
- Page 18 DIMENSIONS www.napoleongrills.com N415-0536 NOV 09.18...
-
Page 19: Information Générale
Manipuler Avec Soin ATTENTION! Manipulez ou transportez votre gril avec soin afin de prévenir tout dommage et désalignement des composantes internes. Malgré que le gril a été conçu pour avoir une certaine mobilité, toute manipulation brusque ou de l’abus causeront des dommages aux composantes internes, nuisant ainsi au bon fonctionnement de votre gril. - Page 20 Instructions pour le tuyaux d’alimentation optionnel : Un tuyau optionnel est disponible chez votre détaillant Napoléon qui permet de brancher le gril à une bonbonne de 20 lb (9,1 kg). AVERTISSEMENT! Si ces instructions ne sont pas suivies à la lettre, un incendie pourrait s’ensuivre, causant des blessures graves ou la mort.
- Page 21 Test de détection de fuites AVERTISSEMENT! Il doit être fait avant la première utilisation, annuellement et à chaque fois qu’une pièce du système de gaz est remplacée ou réparée AVERTISSEMENT! N’utilisez pas une flamme nue pour vérifier pour des fuites de gaz. Assurez- vous qu’il n’y ait aucune étincelle ni flamme nue à...
-
Page 22: Instruction D'allumage
Instruction d’allumage Contrôle du brûleur AVERTISSEMENT! Ouvrez le couvercle. AVERTISSEMENT! Fermez tous les boutons de contrôle des brûleurs fermez. Branchez un cylindre jetable ou ouvrez lentement la soupape d’alimentation en gaz (grand cylindre de propane). Allumage du brûleur principal 1. Ouvrez le couvercle. 2. -
Page 23: Instructions D'opération
à ce problème. En cas de flambées, éloignez les aliments de la flamme et réduisez la température. Gardez le couvercle ouvert. Pour des instructions plus détaillées, veuillez consulter le “Livre de recettes toutes saisons” de NAPOLEON. Nettoyage AVERTISSEMENT! Portez toujours des gants protecteurs et des lunettes de sécurité... -
Page 24: Instructions D'entretien
Nettoyage De L’intérieur Du Gril: Enlevez les grilles de cuisson. Utilisez une brosse en laiton pour enlever les débris non-incrustés sur les côtés de la cuve et à l’intérieur du couvercle. Nettoyez tous les débris qui se trouvent à l’intérieur du gril en les faisant tomber dans le tiroir d’égouttement. Nettoyage Du Tiroir D’égouttement : Sortez le tiroir d’égouttement pour en faciliter le nettoyage. - Page 25 AVERTISSEMENT! Boyau (facultative): Vérifiez l’usure, coupures, craquelures ou s’il est fondu. Si vous découvrez une de ces défectuosités, n’utilisez pas votre gril. Faites remplacer la pièce par votre détaillant NAPOLEON ou par un installateur qualifié. N415-0536 NOV 09.18 www.napoleongrills.com...
-
Page 26: Guide De Dépannage
Guide De Dépannage Problème Causes possibles Solutions Faible chaleur/petite Le débit du gaz est bloqué. Vérifiez pour des toiles d’araignée à l’intérieur du flamme lorsque le bouton brûleur ou de l’orifice. de contrôle est à “high”. Mauvais préchauffage. Préchauffez le gril en allumant le brûleur à “high” pendant 5 à... -
Page 27: Commande De Pièces De Rechange
GARDEZ VOTRE REÇU COMME PREUVE D’ACHAT POUR VALIDER VOTRE Commande de pièces de rechange Information sur la garantie MODÈLE : DATE D’ACHAT : NUMÉRO DE SÉRIE : (Inscrivez l’information ici pour y avoir accès facilement.) Pour commander des pièces de rechange ou faire une réclamation sous garantie, communiquez avec le détaillant Napoléon où... - Page 28 CAUTION! During unpacking and assembly we recommended you wear work gloves and safety glasses for your protection. Although we make every effort to make the assembly process as problem free and safe as possible, it is characteristic of fabricated steel parts that the edges and corners might be sharp and could cause cuts if handled incorrectly.
- Page 29 N450-0043 (8mm) If necessary the axle cap can be tapped with a rubber mallet. essieu Si nécessaire, le peut être enfoncé avec un maillet en caoutchouc. N415-0536 NOV 09.18 www.napoleongrills.com...
- Page 30 www.napoleongrills.com N415-0536 NOV 09.18...
- Page 31 N570-0110 (1/4”-20) 3/8” (10mm) N415-0536 NOV 09.18 www.napoleongrills.com...
- Page 32 CAUTION! Ensure drip pan is empty and clean before transporting grill in vertical position. ATTENTION! Assurez-vous que le plateau d’égouttement est vide et nettoyé avant de transporter le gril à la verticale. www.napoleongrills.com N415-0536 NOV 09.18...
- Page 33 N415-0536 NOV 09.18 www.napoleongrills.com...
- Page 34 TQ285X-1 Parts List Item Part # Description TQ285X-1 N325-0085-SS1SG handle cart / poignée de chariot N120-0023 cap nylon / capuchon en nylon Z570-0036 screw 1/4-20 x 7/8" / vis 1/4-20 x 7/8" N325-0086-SS1SG handle cart shelf / poignée de tablette N120-0022 cap shelf / embout en de le tablette latéral N120-0021...
- Page 35 TQ285X-1 Parts List Item Part # Description TQ285X-1 N160-0026 clip tubing / clip de retenue N450-0043 nut axle cap / essieu N655-0210 support lid handle left / support de la poignée du couvercle gauche N655-0211 support lid handle right / support de la poignée du couvercle droit N390-0003 latch handle / loquet N051-0009...
- Page 36 TQ285X-1 PARTS DIAGRAM/ DIAGRAMME DE PIÈCES www.napoleongrills.com N415-0536 NOV 09.18...
- Page 37 Notes N415-0536 NOV 09.18 www.napoleongrills.com...
- Page 38 Notes www.napoleongrills.com N415-0536 NOV 09.18...
- Page 39 Notes N415-0536 NOV 09.18 www.napoleongrills.com...
- Page 40 N415-0536...
