Honeywell ZW4203 Quick Start Manual

FCC/IC - EN
This device complies with Part 15 of the FCC and Industry Canada license-exempt
RSS standards. Operation is subject to the following two conditions: (1) this device
may not cause harmful interference, and (2) this device must accept any interference
received, including interference that may cause undesired operation.
FCC NOTE: The manufacturer is not responsible for any radio or TV
interference caused by unauthorized modifications to this equipment. Such
modifications could void the user's authority to operate the equipment
NOTE: This equipment has been tested and found to comply with the limits for a Class B
digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide
reasonable protection against harmful interference in a residential installation. This
equipment generates, uses and can radiate radio frequency energy, and if not installed
and used in accordance with the instructions, may cause harmful interference to radio
communications. However, there is no guarantee interference will not occur in a particular
installation. If this equipment does cause harmful interference to radio or television
reception, which can be determined by turning the equipment off and on, the user is
encouraged to try to correct the interference by one or more of the following measures:
— Reorient or relocate the receiving antenna.
— Increase the separation between the equipment and receiver.
— Connect the equipment into an outlet on a circuit different
to which the receiver is connected.
— Consult the dealer or an experienced radio/TV technician for help.
Important note: To comply with the FCC RF exposure compliance requirements, no change to
the antenna or the device is permitted. Any change to the antenna or the device could result in the
device exceeding the RF exposure requirements and void user's authority to operate the device.
FCC /IC - FR
Cet appareil est conforme au paragraphe 15 des normes FCC et au CNR pour les
appareils exempts de licence d'Industrie Canada. Son utilisation est sujette aux
deux conditions suivantes (1) cet appareil ne doit pas occasionner de brouillage
préjudiciable et (2) cet appareil doit accepter toutes les interférences reçues, notamment
les interférences qui peuvent provoquer un fonctionnement non désiré.
REMARQUE DE LA FCC : Le fabricant n'est pas responsable des interférences sur les fréquences
radioélectriques ou télévisuelles pouvant être causées par des modifications non autorisées de
ce matériel. De telles modifications peuvent annuler le droit de l'utilisateur à utiliser cet appareil.
REMARQUE : Cet appareil a été testé et certifié conforme aux limites relatives aux appareils
numériques de catégorie B définies dans le paragraphe 15 des normes FCC. Ces limites
ont été définies afin de fournir une protection raisonnable contre le brouillage préjudiciable
en milieu résidentiel. Cet appareil produit, utilise et peut émettre des ondes de fréquence
radio et, s'il n'est pas installé et utilisé conformément aux instructions, il peut provoquer un
brouillage préjudiciable aux communications radio. Il n'existe toutefois aucune garantie que
des interférences ne se produiront pas dans une installation donnée. Si cet appareil occasionne
un brouillage préjudiciable à la réception radiophonique ou télévisuelle, il suffit d'allumer et
d'éteindre l'appareil pour déterminer sa responsabilité. Nous encourageons l'utilisateur à
essayer de corriger ces interférences en appliquant une ou plusieurs des mesures suivantes :
— Réorienter ou déplacer l'antenne de réception.
— Augmenter la distance entre l'appareil et le récepteur.
— Brancher l'appareil à une prise secteur différente de celle du récepteur.
— Pour obtenir de l'aide, consulter le revendeur ou un technicien
spécialisé en postes radio ou téléviseurs.
Remarque importante : Pour se conformer aux exigences de conformité de la
FCC concernant l'exposition aux RF, aucune modification apportée à l'antenne
ou au dispositif n'est autorisée. Toute modification apportée à l'antenne ou au
dispositif pourrait faire en sorte que le dispositif dépasse les exigences d'exposition
aux RF et pourrait annuler le droit de l'utilisateur à utiliser ce dispositif.
FCC/IC - ES
Este dispositivo cumple con las Especificaciones del apartado 15 de las normas de
la FCC y con las especificaciones de las normas radioeléctricas (RSS) del Ministerio
de Industria de Canadá aplicables a aparatos exentos de licencia. El funcionamiento
está sujeto a las siguientes dos condiciones: (1) este dispositivo no debe provocar
interferencia perjudicial, y (2) este dispositivo debe aceptar toda interferencia
que reciba, incluso la que pudiera causar un funcionamiento no deseado.
NOTA DE LA FCC: El fabricante no se hace responsable de ninguna interferencia de
radio o TV ocasionada por modificaciones no autorizadas efectuadas a este equipo.
Dichas modificaciones podrían anular la autoridad del usuario para utilizar el equipo.
NOTA: Este equipo ha sido probado y cumple con los límites para aparatos digitales de Clase B,
de conformidad con el apartado 15 de las normas de la FCC. Estos límites están diseñados para
proveer protección razonable contra interferencias perjudiciales en una instalación residencial.
Este equipo genera, usa y puede irradiar energía de radiofrecuencias y, si no se instala y usa
según las instrucciones, puede provocar interferencia perjudicial a las radiocomunicaciones.
No obstante, no hay garantías de que no ocurrirá interferencia en una instalación en particular.
Si este equipo provoca interferencia perjudicial a la recepción de radio o televisión, lo que puede
determinarse encendiendo y apagando el equipo, se recomienda que el usuario intente corregir
la interferencia por medio de la implementación de una o más de las siguientes medidas:
— Reorientar o reubicar la antena receptora.
— Incrementar la separación entre el equipo y el receptor.
— Conectar el equipo a un tomacorriente de un circuito diferente
del circuito al que está conectado el receptor.
— Consultar al distribuidor o a un técnico con experiencia en radio/televisión para
solicitar asistencia.
Nota importante: Para cumplir con los requisitos de cumplimiento de exposición de
radiofrecuencia de la FCC, no se permiten cambios a la antena o el dispositivo. Cualquier
cambio a la antena o dispositivo podría hacer que el dispositivo supere los requerimientos de
exposición de radiofrecuencia y anular la autoridad del usuario para operar el dispositivo.
Responsible Party - US Contact Information | Parte responsable - Información de contacto de
los Estados Unidos | Partie responsable - Coordonnées des États-Unis
FCC — U2ZZW4203 | IC: 6924A-ZW4203
Jasco Products Company | Model: ZW4203/39363
10 E. Memorial Rd., Oklahoma City, OK 73114 | 1-800-654-8483
CAN ICES-3(B)/NMB-3(B)
All brand names shown are trademarks Tous les noms de marque illustrés Todas las marcas que aparecen
of their respective owners. sont des marques de commerce aquí son marcas registradas
de leurs propriétaires respectifs. de sus respectivos dueños
The Honeywell Trademark is used under license from Honeywell International Inc.
Honeywell International Inc. makes no representation or warranties with
respect to this product.
This product is manufactured by Jasco Products Company LLC.
MADE IN CHINA/FABRIQUÉ EN CHINE/HECHO EN CHINA
©JASCO 2019 | 39363 | ZW4203 | 06/25/19 v1
Jasco Products Company LLC.
10 E. Memorial Rd.,
Oklahoma City, OK 73114
1
FEATURES
Total maximum load for the Z-Wave controlled outlet:
600W (5A) incandescent, 1800W
(15A) resistive or ½HP motor
• One Z-Wave controlled grounded outlet
for lighting or small appliances
• Remote ON/OFF via the Z-Wave controller
• Manual ON/OFF with the manual/program button
• Grounded, 3-wire power connection for safety
• Weather-and impact-resistand housing suitable
for outdoors in wet or damp conditions
• This Z-Wave smart switch has advanced features that
allow you to customize your experience — these features
can only be adjusted by a Z-Wave enabled controller
that supports the Z-Wave configuration command
class. For a complete list of adjustable configurations,
visit www.honeywellelectricalaccessories.com.

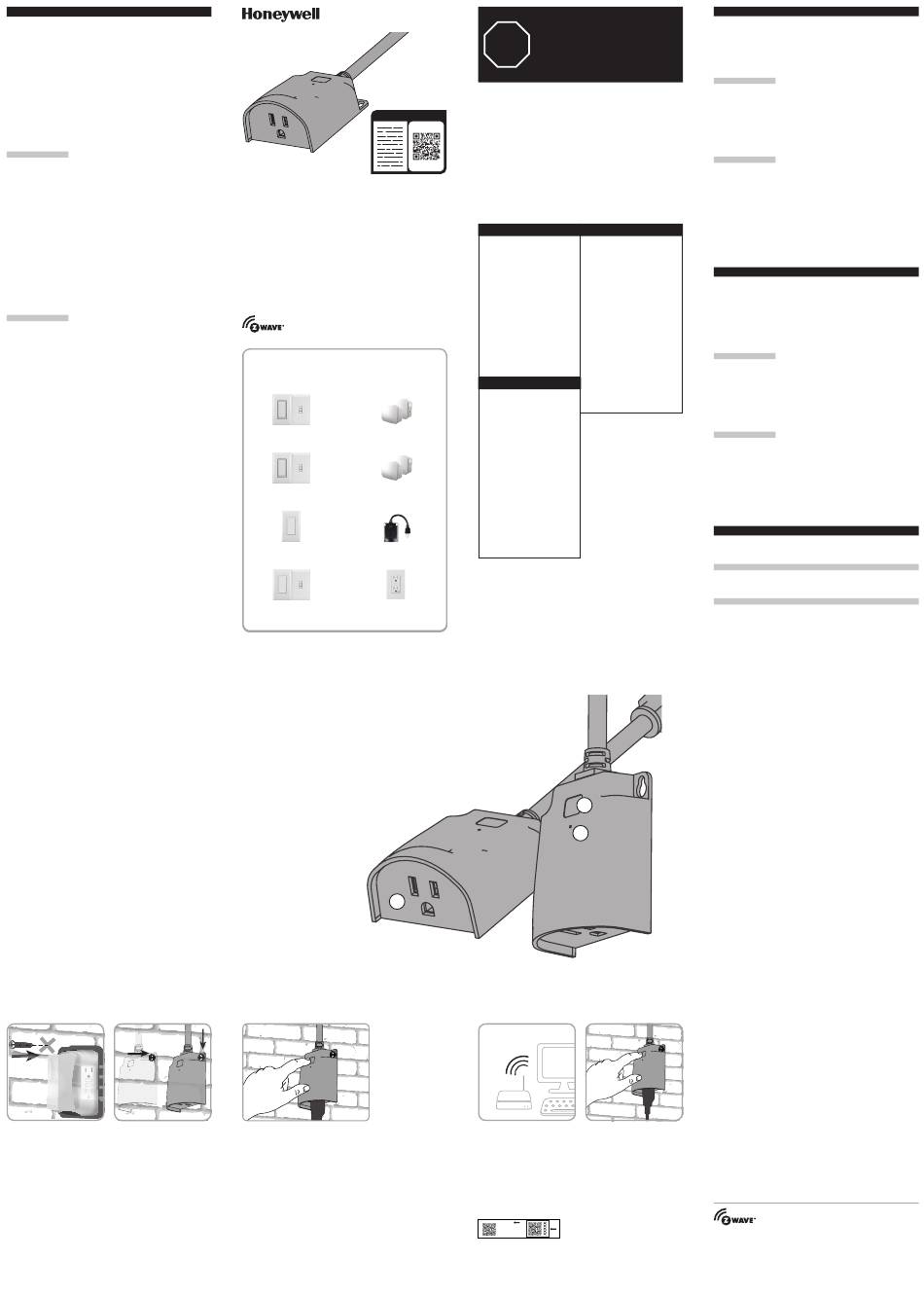

3 INSTALLATION
Two mounting tabs with screw keyhole are located at
1.
the top of this unit. Install the included screw in the
desired location leaving 3/16in. of the screw exposed.
Align the mounting tab with the screw
2.
head, slide the tab over the screw and let
the unit drop down to lock it in place.
NOTE: This unit is suitable for outdoor use in
damp locations. Do not expose to rain or immerse
in water. Install at least 3ft.above ground level
with the receptacle pointed down. When used
outdoors, plug the unit into a GFCI receptacle
with a receptacle cover rated for outdoor use.
READ IT OR WATCH IT
Read instructions or watch easy-to-follow video.
Scan QR code or visit http://bit.ly/2JaCxeC
SMART SWITCH
PLUG-IN OUTDOOR
INTERRUPTEUR INTELLIGENT
ENFICHABLE À L'EXTÉRIEUR
INTERRUPTOR INTELIGENTE
ENCHUFE EXTERNO
Z-W ® C W l C
ave ertified ireless ighting ontrol
Z-W ® C i i
ave ontrol de luminaCión nalámbriCo CertifiCado
C Z-W ®
ontrol inalámbriCo para iluminaCión CertifiCado por ave
Purchase additional items at Purchase additional items at Purchase additional items at
honeywellelectricalaccessories.com honeywellelectricalaccessories.com honeywellelectricalaccessories.com
or visit your local retailer. or visit your local retailer. or visit your local retailer.
In-Wall In-Wall In-Wall Plug-in Plug-in Plug-in
Smart Switches Smart Switches Smart Switches Smart Swtiches Smart Swtiches Smart Swtiches
Plug-in Plug-in Plug-in
In-Wall In-Wall In-Wall
Smart Dimmers Smart Dimmers Smart Dimmers
Smart Dimmers Smart Dimmers Smart Dimmers
In-Wall In-Wall In-Wall
Plug-in Plug-in Plug-in
Smart Fan Control Smart Fan Control Smart Fan Control
Outdoor Outdoor Outdoor
Smart Switch Smart Switch Smart Switch
In-Wall In-Wall In-Wall In-Wall In-Wall In-Wall
Add-on Switches Add-on Switches Add-on Switches Tamper-Resistant Tamper-Resistant Tamper-Resistant
Smart Outlet Smart Outlet Smart Outlet
2
FUNCTION
Z-Wave controlled outlet
A.
This outlet can remotely turn ON/OFF
the connected device
Manual/program button
B.
Single press — turn ON/OFF
1.
Single press — add or remove in
2.
Z-Wave network
LED
C.
How to cycle through options — Press
button 10 times quickly.
LED is ON when the load is ON
1.
(indicates the switch is ON) (default)
LED is always OFF
2.
LED is always ON (illuminates switch
3.
in the dark)
LED is ON when the load is off (guide
4.
light in the dark)
NOTE: Device must be connected to a Z-Wave network.
A
4 OPERATION
The manual/program button on the switch allows the user to:
• Manually turn the connected device ON or OFF.
If the outdoor switch is OFF, the button once
to turn it ON and vice versa to turn OFF.
• Add/remove the smart switch from the network.
NOTE: Plug directly into outlet. Do not
use with extension cords.
DO NOT RETURN THIS
PRODUCT TO THE STORE
NE RETOURNEZ PAS CE
STOP
PRODUIT AU MAGASIN
NO DEVUELVA ESTE
PRODUCTO A LA TIENDA
Questions? Contact our U.S.-based Consumer Care at
1-855-698-8324 between 7AM-8PM CST.
For the most up-to-date product support, accessories, electronic
(PDF) format manuals and more, visit www.byjasco.com/support.
• No user-serviceable parts in this unit.
Si vous avez des problèmes ou des questions, communiquez avec notre équipe de
soutien technique au 1-855-698-8324, du lundi au vendredi, de 7 h à 20 h (HNC).
Pour un soutien technique d'avant-garde, les nouveaux accessoires,
les plus récents manuels en format électronique (PDF) et plus
encore, visitez le site www.byjasco.com/support.
• Aucune des pièces de ce dispositif ne peut être réparée par l'utilisateur.
Si tiene problemas o dudas, comuníquese con nuestro equipo
técnico al número: 1-855-698-8324, de lunes a viernes,
de 7.00 a 20.00, hora estándar del centro (CST).
Para recibir el soporte técnico más actualizado sobre productos, accesorios,
manuales en formato digital (PDF), entre otros, visite www.byjasco.com/support.
• Esta unidad no contiene piezas que el usuario pueda reparar.
WARNING
RISK OF FIRE RIESGO DE INCENDIO
RISK OF ELECTRICAL SHOCK RIESGO DE DESCARGA ELÉCTRICA
RISK OF BURNS RIESGO DE QUEMADURAS
TO REDUCE THE RISK OF ELECTRIC PARA REDUCIR EL RIESGO DE DESCARGAS
SHOCK, THIS PRODUCT HAS A ELÉCTRICAS, ESTE PRODUCTO TIENE
GROUNDING TYPE PLUG THAT HAS A UN ENCHUFE DE CONEXIÓN A TIERRA
THIRD (GROUNDING) PIN. THIS PLUG CON UNA TERCERA PATA (DE CONEXIÓN
WILL ONLY FIT INTO A GROUNDING A TIERRA). ESTE ENCHUFE ES APTO
TYPE POWER OUTLET. IF THE PLUG SOLAMENTE PARA TOMACORRIENTES DE
DOES NOT FIT INTO THE OUTLET, CONEXIÓN A TIERRA. SI EL ENCHUFE NO
CONTACT A QUALIFIED ELECTRICIAN ENTRA EN EL TOMACORRIENTE, LLAME
TO INSTALL THE PROPER OUTLET. DO A UN ELECTRICISTA MATRICULADO
NOT CHANGE THE PLUG IN ANY WAY. PARA QUE INSTALE EL TOMACORRIENTE
CORRECTAMENTE. NO MODIFIQUE EL
CONTROLLING APPLIANCES
39363
ENCHUFE DE NINGUNA MANERA.
CAUTION: TO REDUCE THE RISK
ZW4203
OF OVERHEATING AND POSSIBLE CONTROL DE APARATOS
DAMAGE TO OTHER EQUIPMENT: PRECAUCIÓN: A FIN DE DISMINUIR
EL RIESGO DE RECALENTAMIENTO
• DO NOT EXCEED RATINGS
Y DE POSIBLES DAÑOS EN
• DO NOT USE TO CONTROL ANY DEVICE
LOS DEMÁS EQUIPOS:
WHERE UNINTENDED OPERATION
• NO SUPERAR LOS VALORES
COULD CAUSE UNSAFE CONDITIONS
NOMINALES ELÉCTRICOS.
(HEAT LAMP, SUN LAMP, ETC.)
• NO USAR PARA CONTROLAR
DISPOSITIVOS EN LOS QUE
AVERTISSEMENT
EL FUNCIONAMIENTO NO
INTENCIONADO PODRÍA PROVOCAR
SITUACIONES PELIGROSAS
RISQUE D'INCENDIE
(LÁMPARAS DE CALEFACCIÓN,
RISQUE DE CHOC ÉLECTRIQUE
LÁMPARAS SOLARES, ETC.)
RISQUE DE BRÛLURES
POUR RÉDUIRE LES RISQUES DE CHOC
ÉLECTRIQUE, CE PRODUIT COMPREND
NOT FOR USE WITH MEDICAL OR
UNE FICHE MISE À LA TERRE CONSTITUÉE
LIFE-SUPPORT EQUIPMENT
D'UNE TROISIÈME BROCHE (MISE À LA
Z-WAVE ENABLED DEVICES SHOULD
TERRE). CETTE FICHE NE PEUT ÊTRE
NEVER BE USED TO SUPPLY POWER TO
INSÉRÉE QUE DANS UNE PRISE DE
OR CONTROL THE ON/OFF STATUS OF
COURANT À LA TERRE. SI LA FICHE NE
MEDICAL OR LIFE-SUPPORT EQUIPMENT.
PEUT ÊTRE INSÉRÉE DANS LA PRISE,
COMMUNIQUEZ AVEC UN ÉLECTRICIEN
NE PAS UTILISER AVEC UN
QUALIFIÉ QUI INSTALLERA UNE PRISE
ÉQUIPEMENT MÉDICAL
ADÉQUATE. NE CHANGEZ PAS LA PRISE
OU DE SURVIE
DE QUELQUE MANIÈRE QUE CE SOIT.
LES DISPOSITIFS COMPATIBLES
AVEC LA TECHNOLOGIE Z-WAVE NE
COMMANDE DES APPAREILS
DEVRAIENT JAMAIS ÊTRE UTILISÉS
ATTENTION : POUR RÉDUIRE LE RISQUE
POUR ALIMENTER OU COMMANDER
DE SURCHAUFFE ET DE DOMMAGES
LA MISE EN MARCHE OU L'ARRÊT DE
POSSIBLES À D'AUTRES APPAREILS:
L'ÉQUIPEMENT MÉDICAL OU DE SURVIE.
• NE PAS DÉPASSER LES
CARACTÉRISTIQUES NOMINALES SE PROHÍBE SU EMPLEO EN
EQUIPO MÉDICO O EQUIPO
• NE PAS UTILISER POUR COMMANDER
PARA EL MANTENIMIENTO DE
DES APPAREILS POUR LESQUELS
LAS FUNCIONES VITALES
UN FONCTIONNEMENT IMPRÉVU
POURRAIT ENTRAÎNER DES
LOS DISPOSITIVOS Z-WAVE NUNCA
CONDITIONS DANGEREUSES (LAMPE SE DEBEN USAR PARA SUMINISTRAR
INFRAROUGE, LAMPE SOLAIRE, ETC.) ENERGÍA ELÉCTRICA, NI PARA
CONTROLAR EL ESTADO DE ENCENDIDO
O APAGADO DEL EQUIPO MÉDICO Y/O
EL EQUIPO PARA EL MANTENIMIENTO
DE FUNCIONES VITALES.
B
C
5 CONNECTION
ADDING YOUR DEVICE TO A Z-WAVE NETWORK
Follow the instructions for your Z-Wave certified
1.
controller to add a device to the Z-Wave network.
Once the controller is ready to add your device, press
2.
and the manual/program button on the smart switch.
If prompted by the controller to enter the S2 security code,
refer to the QR code/security number on the box or the
QR code label on the product. Enter the 5-digit code.
DSK :
XXXXX
-125651-22671
-26939-47599
-19612-25872
-47752
WARRANTY
JASCO Products Company warrants this product to be free from manufacturing defects
for two years from the original date of consumer purchase. This warranty is limited to
the repair or replacement of this product only and does not extend to consequential or
incidental damage to other products that may be used with this product. This warranty is
in lieu of all other warranties, expressed or implied. Some states do not allow limitations
on how long an implied warranty lasts or permit the exclusion or limitation of incidental
or consequential damage, so the above limitations may not apply to you. This warranty
gives you specific rights and you may also have other rights which vary from state to
state. Please contact Customer Service at 1-855-698-8324 between 7AM – 8PM CST
or via www.byjasco.com if the unit should prove defective within the warranty period.
GARANTIE
JASCO Products Company garantit que ce produit est exempt de tout défaut de fabrication
pour une période de deux ans à compter de la date de l'achat original par l'acheteur. Cette
garantie se limite exclusivement à la réparation ou au remplacement de ce produit et n'est
pas applicable aux dommages indirects ou accessoires survenus sur d'autres produits
utilisés avec ce produit. Cette garantie se substitue à toute autre garantie expresse ou
implicite. Certains États ne permettent pas de restrictions quant à la durée d'une garantie
implicite ou permettent l'exclusion ou la limitation des dommages indirects et accessoires; il
se peut, par conséquent, que cette garantie ne s'applique pas dans votre cas. Cette garantie
vous confère des droits juridiques précis; vous pouvez jouir d'autres droits qui peuvent
varier d'un État à l'autre. Veuillez communiquer avec le service à la clientèle au 1-855-
698-8324, du lundi au vendredi, de 7 h à 20 h (HNC) ou par l'intermédiaire de notre site
Web (www.byjasco.com) si l'appareil s'avère défaillant au cours de la période de garantie.
GARANTÍA
JASCO Products Company garantiza que este producto no tendrá defectos de fabricación
durante dos años a partir de la fecha de compra del consumidor original. Esta garantía
se limita a la reparación o reposición de este producto y no cubre daños indirectos o
incidentales a otros productos que se pudieran utilizar con este producto. Esta garantía
reemplaza cualquier otra garantía explícita o implícita. Algunos estados no permiten la
aplicación de limitaciones respecto de la duración de una garantía implícita o permiten la
exclusión o limitación de la cláusula sobre daños indirectos o incidentales, por este motivo
las limitaciones arriba mencionadas pueden no aplicarse en su caso. Esta garantía le otorga
derechos específicos y es posible que tenga otros derechos que pueden variar según el
estado en el que vive. Póngase en contacto con Atención al Cliente al 1-855-698-8324
entre las 7:00 y las 20.00 CST (hora central estándar) o a través de nuestro sitio web (www.
ADVERTENCIA
byjasco.com) en caso de que se produzca algún defecto durante la vigencia de la garantía.
JASCO Products Company LLC, Building B
10 E. Memorial Rd. Oklahoma City, OK 73114.
SPECIFICATIONS
Power 120VAC, 60Hz
Signal (Frequency) 908.4/916 MHz
Total maximum load for the Z-Wave controlled outlet:
600W incandescent, ½ HP motor or 1800W (15A) resistive
Range: Up to 150ft. line of sight between the wireless controller
and the closest Z-Wave receiver module
Operating temperature range: 10–104° F (-10–40° C)
Degree of protection (Type 3R)
Rainproof, suitable for outdoor use in damp locations
Specifications subject to change without notice due to continuing product improvement
Alimentation : 120 VCA, 60Hz
SPÉCIFICATIONS
Signal (fréquence) : 908.4/916MHz
Charge maximale totale pour la prise commandée Z-Wave : lampe à incandescence de 600W (5A),
moteur de ½HP ou résistance de 1800W (15 A)
Portée : Distance à vue maximale de 150 pi (45.7m) entre la télécommande
et le module de réception Z-Wave le plus proche
Plage de températures de fonctionnement : de 10 à 104°F (de -10 à 40°C)
Degré de protection (type 3R)
À l'épreuve de la pluie, convient à un usage extérieur dans des endroits humides
En raison d'améliorations continues du produit, les spécifications peuvent faire l'objet de
changements sans préavis
ESPECIFICACIONES
Corriente eléctrica: 120VCA, 60Hz
Señal (frecuencia): 908.4/916MHz
Carga máxima para el tomacorriente controlado por Z-Wave: 600W (5A), dispositivos incandescentes,
motor de ½HP o 1800W (15A) de carga resistiva
Alcance: hasta 150 pies (45.7m), sin obstrucciones, entre el controlador inalámbrico y el módulo
receptor Z-Wave más cercano
Rango de temperatura de funcionamiento: 10-104°F (-10-40°C)
Grado de protección (Tipo 3R)
Impermeable, apto para uso en exteriores en lugares húmedos
Las especificaciones están sujetas a cambios sin previo aviso por las constantes mejoras a las que se
someten los productos
Z-WAVE INTEROPERABILITY
This product can be included and operated in any Z-Wave network with other Z-Wave certified
devices from other manufacturers and/or other applications. All non-battery operated nodes
within the network will act as repeaters regardless of vendor to increase reliability of the network.
INTEROPÉRABILITÉ ENTRE LES DISPOSITIFS Z-WAVE
Ce produit peut être utilisé dans un réseau Z-Wave avec d'autres appareils
certifiés Z-Wave produits par d'autres fabricants et d'autres applications. Tous les
nœuds fonctionnant sans pile au sein du réseau joueront le rôle de répétiteurs,
quel que soit le fournisseur, afin de rehausser la fiabilité du réseau.
INTEROPERABILIDAD Z-WAVE
Este producto se puede incluir y puede funcionar en cualquier red Z-Wave con dispositivos
de otros fabricantes y otras aplicaciones que cuenten con la homologación Z-Wave. Todos
los nodos que formen parte de la red y que funcionen sin pilas actuarán de repetidores
independientemente del proveedor con el fin de aumentar la fiabilidad de la red.
Now you have complete control to turn your device
ON/OFF according to groups, scenes, schedules and
interactive automations programmed by your controller.
If your Z-Wave certified controller features remote access,
you can control your fixture from your mobile devices.
TO REMOVE AND RESET THE DEVICE
Follow the instructions for your Z-Wave certified
1.
controller to remove a device from the Z-Wave network.
Once the controller is ready to remove your
2.
device, press the manual/program button on the
smart switch to remove it from the network.
TO RETURN YOUR SWITCH TO FACTORY DEFAULTS
If plugged in, unplug the device from the receptacle.
1.
Press and hold the manual/program button, plug the
2.
device in, and continue to hold for at least 3 seconds.
Note: This should only be used in the event your network's
primary controller is missing or otherwise inoperable.
This device supports Association Command Class (3 Groups)
• Association Group 1 supports Lifeline, Binary Switch Report
• Association Group 2 supports Basic Set and
is controlled with the local load
• Association Group 3 supports Basic Set and is
controlled by double pressing the button
• Each Association Group supports 5 total nodes
