Panasonic AJ-YA935G Quick Start Manual

ENGLISH

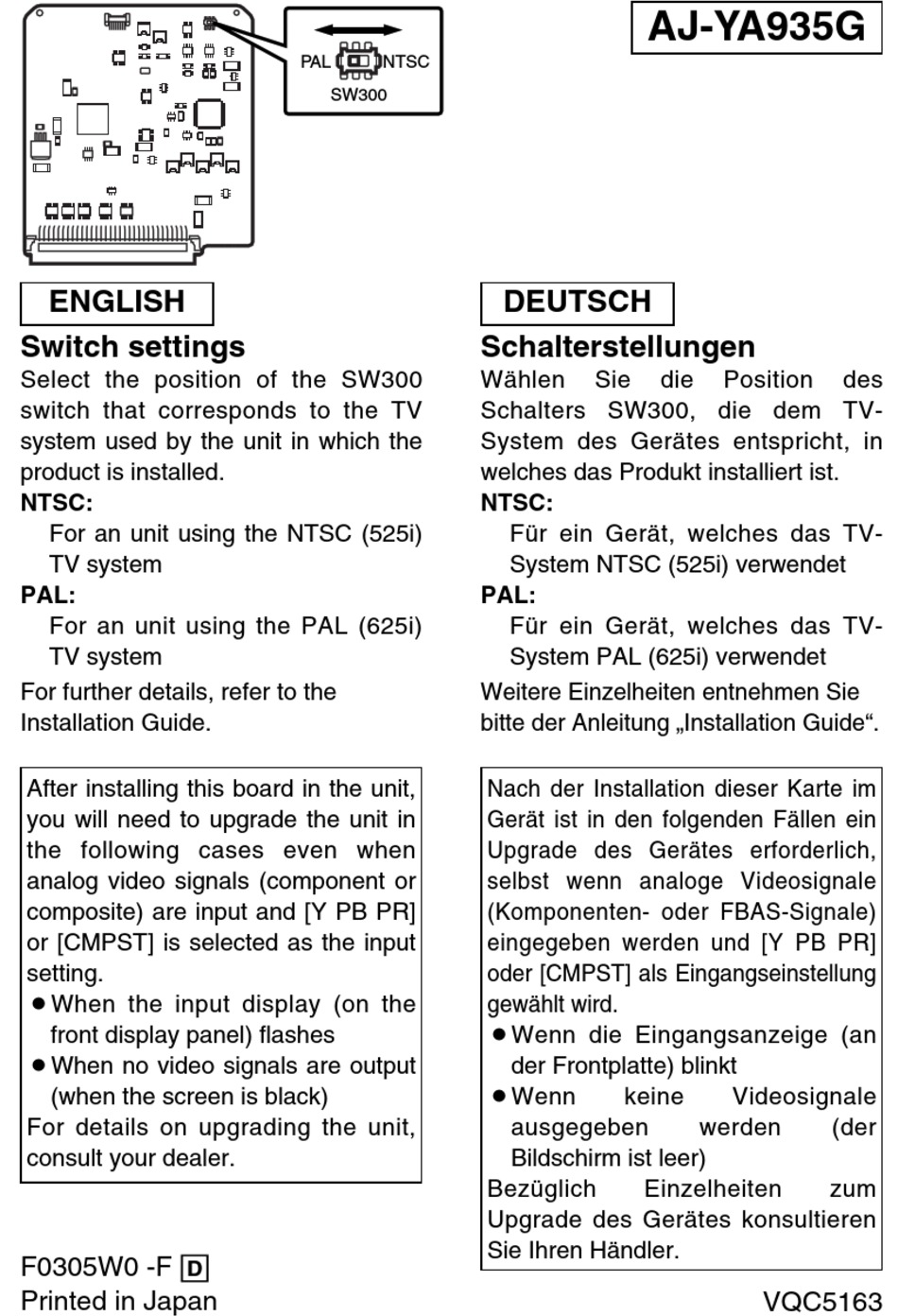

Switch settings
Select the position of the SW300
switch that corresponds to the TV
system used by the unit in which the
product is installed.
NTSC:
For an unit using the NTSC (525i)
TV system
PAL:
For an unit using the PAL (625i)
TV system
For further details, refer to the
Installation Guide.
After installing this board in the unit,
you will need to upgrade the unit in
the following cases even when
analog video signals (component or
composite) are input and [Y PB PR]
or [CMPST] is selected as the input
setting.
OWhen the input display (on the
front display panel) flashes
OWhen no video signals are output
(when the screen is black)
For details on upgrading the unit,
consult your dealer.
F0305W0 -F @
Printed in Japan
PAL NTSC
SW300
AJ-YA935G
DEUTSCH
Schalterstellungen
Wählen Sie
Schalters SW300, die dem TV-
System des Gerätes entspricht, in
welches das Produkt installiert ist.
NTSC:
Für ein Gerät, welches das TV-
System NTSC (525i) verwendet
PAL:
Für ein Gerät, welches das TV-
System PAL (625i) verwendet
Weitere Einzelheiten entnehmen Sie
bitte der Anleitung „Installation Guide".
Nach der Installation dieser Karte im
Gerät ist in den folgenden Fällen ein
Upgrade des Gerätes erforderlich,
selbst wenn analoge Videosignale
(Komponenten- oder FBAS-Signale)
eingegeben werden und [Y PB PR]
oder [CMPST] als Eingangseinstellung
gewählt wird.
OWenn die Eingangsanzeige (an
der Frontplatte) blinkt
keine
OWenn
ausgegeben
Bildschirm ist leer)
Bezüglich Einzelheiten
Upgrade des Gerätes konsultieren
Sie Ihren Händler.
die Position
Videosignale
werden
zum
VQC5163
des
(der
