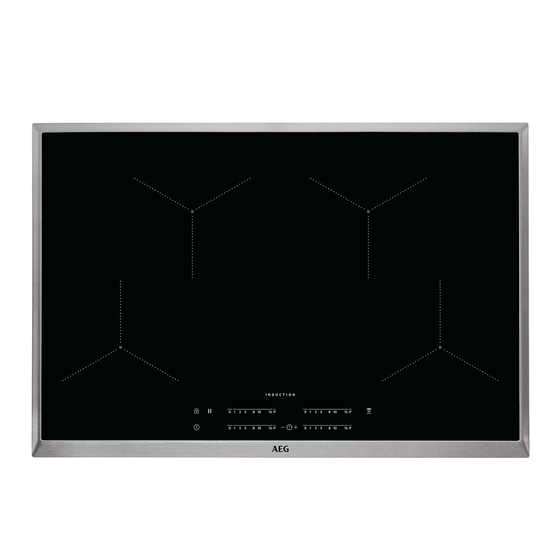

AEG IKB84431XB User Manual

Hide thumbs Also See for IKB84431XB:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
IKB84431XB
USER
MANUAL
EN
User Manual
Hob
DE
Benutzerinformation
Kochfeld
2
21

Advertisement

Chapters

Table of Contents
loading

Related Manuals for AEG IKB84431XB

Summary of Contents for AEG IKB84431XB

  • Page 1 IKB84431XB User Manual Benutzerinformation Kochfeld USER MANUAL...

  • Page 2: Table Of Contents

    10. ENERGY EFFICIENCY..................... 19 FOR PERFECT RESULTS Thank you for choosing this AEG product. We have created it to give you impeccable performance for many years, with innovative technologies that help make life simpler features you might not find on ordinary appliances. Please spend a few minutes reading to get the very best from it.
  • Page 3 ENGLISH usage. Always keep the instructions in a safe and accessible location for future reference. 1.1 Children and vulnerable people safety This appliance can be used by children aged from 8 • years and above and persons with reduced physical, sensory or mental capabilities or lack of experience and knowledge if they have been given supervision or instruction concerning the use of the appliance in a...

  • Page 4: Safety Instructions

    CAUTION: The cooking process has to be supervised. • A short term cooking process has to be supervised continuously. WARNING: Danger of fire: Do not store items on the • cooking surfaces. Metallic objects such as knives, forks, spoons and lids •...
  • Page 5 ENGLISH appliance when the door or the Service Centre or an electrician to window is opened. change a damaged mains cable. • Each appliance has cooling fans on • The shock protection of live and the bottom. insulated parts must be fastened in •...

  • Page 6: Installation

    • If the surface of the appliance is can cause scratches on the glass / cracked, disconnect immediately the glass ceramic. Always lift these appliance from the power supply. This objects up when you have to move to prevent an electrical shock.
  • Page 7 ENGLISH Serial number ......3.2 Built-in hobs min. 28 mm Only use the built-in hobs after you assemble the hob into correct built-in units and work surfaces that align to the standards. 3.3 Connection cable • The hob is supplied with a connection cable.

  • Page 8: Product Description

    4. PRODUCT DESCRIPTION 4.1 Cooking surface layout Induction cooking zone Control panel 4.2 Control panel layout Use the sensor fields to operate the appliance. The displays, indicators and sounds tell which functions operate. Sensor Function Comment field ON / OFF To activate and deactivate the hob.

  • Page 9: Daily Use

    ENGLISH Sensor Function Comment field To select the cooking zone. To increase or decrease the time. PowerBoost To activate and deactivate the function. Control bar To set a heat setting. 4.3 Heat setting displays Display Description The cooking zone is deactivated. The cooking zone operates.
  • Page 10 5.1 Activating and deactivating Touch for 1 second to activate or deactivate the hob. 5.2 Automatic Switch Off 5.4 Using the cooking zones The function deactivates the hob Place the cookware in the centre of the automatically if: selected zone. Induction cooking zones adapt to the dimension of the bottom of •...
  • Page 11 ENGLISH 5.7 Timer to flash quickly. The display shows how long the zone operates. Count Down Timer To deactivate the function: set the You can use this function to set how long the cooking zone should operate for a cooking zone with and touch single cooking session.
  • Page 12 5.12 Power management To deactivate the function: touch The previous heat setting comes on. • Cooking zones are grouped according to the location and number When you deactivate the of the phases in the hob. See the hob, you also deactivate this illustration.
  • Page 13 ENGLISH 3. Touch for 3 seconds. For most of the hoods the remote system is originally 4. Touch a few times until comes deactivated. Activate it before you use the function. 5. Touch of the Timer to select an For more information refer automatic mode.

  • Page 14: Hints And Tips

    6. HINTS AND TIPS 6.2 The noises during WARNING! operation Refer to Safety chapters. If you can hear: 6.1 Cookware • crack noise: cookware is made of different materials (sandwich For induction cooking zones construction). a strong electro-magnetic • whistle sound: you use the cooking...
  • Page 15 ENGLISH Heat setting Use to: Time Hints (min) 1 - 3 Hollandaise sauce, melt: but- 5 - 25 Mix from time to time. ter, chocolate, gelatine. 1 - 3 Solidify: fluffy omelettes, 10 - 40 Cook with a lid on. baked eggs.

  • Page 16: Care And Cleaning

    To find the full range of cooker hoods Other remotely controlled which work with this function refer to our appliances may block the consumer website. The AEG cooker signal. Do not use any hoods that work with this function must remotely controlled...
  • Page 17 ENGLISH Problem Possible cause Remedy You do not set the heat set- Activate the hob again and ting for 10 seconds. set the heat setting in less than 10 seconds. You touched 2 or more sen- Touch only one sensor field. sor fields at the same time.

  • Page 18: Technical Data

    (it is in the corner of the glass 9. TECHNICAL DATA 9.1 Rating plate Model IKB84431XB PNC 949 597 228 00 Typ 62 D4A 01 AA 220 - 240 V / 400 V 2N 50 - 60 Hz Induction 7.35 kW...

  • Page 19: Energy Efficiency

    It changes with the the table. material and dimensions of the cookware. 10. ENERGY EFFICIENCY 10.1 Product information according to EU 66/2014 Model identification IKB84431XB Type of hob Built-In Hob Number of cooking zones Heating technology Induction Diameter of circular cook- Left front 21.0 cm...
  • Page 20 Return the electronic appliances. Do not dispose of product to your local recycling facility or contact your municipal office. appliances marked with the symbol...

  • Page 21: Sicherheitshinweise

    9. TECHNISCHE DATEN....................40 10. ENERGIEEFFIZIENZ....................41 FÜR PERFEKTE ERGEBNISSE Danke, dass Sie sich für dieses AEG Produkt entschieden haben. Wir haben es geschaffen, damit Sie viele Jahre von seiner ausgezeichneten Leistung und den innovativen Technologien, die Ihnen das Leben erleichtern, profitieren können.
  • Page 22 Verwendung des Geräts übernimmt der Hersteller keine Haftung. Bewahren Sie die Anleitung immer an einem sicheren und zugänglichen Ort zum späteren Nachschlagen auf. 1.1 Sicherheit von Kindern und schutzbedürftigen Personen Das Gerät kann von Kindern ab 8 Jahren und •...
  • Page 23 DEUTSCH Schalten Sie das Gerät nicht über eine externe • Zeitschaltuhr oder eine separate Fernsteuerung ein. WARNUNG: Kochen mit Fett oder Öl auf einem • unbeaufsichtigten Kochfeld ist gefährlich und kann zu einem Brand führen. Versuchen Sie NIEMALS einen Brand mit Wasser zu •...

  • Page 24: Sicherheitsanweisungen

    Schutzabdeckung. Es besteht Unfallgefahr durch die Verwendung ungeeigneter Schutzabdeckungen. 2. SICHERHEITSANWEISUNGEN 2.1 Montage – Halten Sie einen Abstand von mindestens 2 cm zwischen dem WARNUNG! Geräteboden und den Teilen, die Die Montage des Geräts in der Schublade gelagert sind, darf nur von einer ein.
  • Page 25 DEUTSCH beschädigen. Wenden Sie sich zum • Verlassen Sie sich nicht auf die Austausch des beschädigten Topferkennung. Netzkabels an unseren autorisierten • Legen Sie kein Besteck und keine Kundendienst oder eine Topfdeckel auf die Kochzonen. Elektrofachkraft. Anderenfalls werden sie sehr heiß. •...

  • Page 26: Montage

    • Lassen Sie das Kochgeschirr nicht • Reinigen Sie das Gerät nicht mit leerkochen. Wasserspray oder Dampf. • Lassen Sie keine Gegenstände oder • Reinigen Sie das Gerät mit einem Kochgeschirr auf das Gerät fallen. Die weichen, feuchten Tuch. Verwenden Oberfläche könnte beschädigt...
  • Page 27 DEUTSCH 3.4 Montage min. 12 mm min. 500mm min. 50mm R 5mm min. 60mm mm 750 min. 55mm min. 28 mm...

  • Page 28: Gerätebeschreibung

    4. GERÄTEBESCHREIBUNG 4.1 Kochfeldanordnung Induktionskochzone Bedienfeld 4.2 Bedienfeldanordnung Bedienen Sie das Gerät über die Sensorfelder. Die Anzeigen, Kontrolllampen und akustischen Signale informieren Sie über die aktiven Funktionen. Sen- Funktion Kommentar sorfeld EIN/AUS Ein- und Ausschalten des Kochfeldes. Verriegeln / Kindersiche- Verriegeln/Entriegeln des Bedienfelds.
  • Page 29 DEUTSCH Sen- Funktion Kommentar sorfeld Auswählen der Kochzone. Erhöhen oder Verringern der Zeit. PowerBoost Ein- und Ausschalten der Funktion. Einstellskala Einstellen der Kochstufe. 4.3 Anzeigen der Kochstufen Display Beschreibung Die Kochzone ist ausgeschaltet. Die Kochzone ist eingeschaltet. Pause ist aktiviert. Ankochautomatik ist aktiviert.

  • Page 30: Täglicher Gebrauch

    5. TÄGLICHER GEBRAUCH WARNUNG! Kochstufe Das Kochfeld wird Siehe Kapitel ausgeschaltet nach Sicherheitshinweise. 10 - 14 1,5 Stunden 5.1 Ein- und Ausschalten 5.3 Kochstufe Berühren Sie 1 Sekunde lang, um das Kochfeld ein- oder auszuschalten. Einstellen oder Ändern der Kochstufe: Berühren Sie die Einstellskala auf der...
  • Page 31 DEUTSCH Ausschalten der Funktion: Ändern Sie . Die Restzeit wird auf 00 die Kochstufe. heruntergezählt. Die Kontrolllampe der Kochzone erlischt. 5.6 PowerBoost Wenn die eingestellte Zeit Diese Funktion stellt den abgelaufen ist, ertönt ein Induktionskochzonen zusätzliche Signalton und 00 blinkt. Die Leistung zur Verfügung.
  • Page 32 Kochstufe ein. Berühren Sie Diese Funktion hat keine Auswirkung auf den Sekunden lang. leuchtet auf. Schalten Kochzonenbetrieb. Sie das Kochfeld mit aus. 5.8 Pause Ausschalten der Funktion: Schalten Sie das Kochfeld mit ein. Stellen Sie keine Mit dieser Funktion werden alle Kochstufe ein.
  • Page 33 DEUTSCH 5.12 Power-Management Bei den meisten Dunstabzugshauben ist das • Die Kochzonen werden je nach Lage Fernsteuerungssystem auf dem Kochfeld und Anzahl der werkseitig ausgeschaltet. Phasen gruppiert. Siehe Abbildung. Schalten Sie es ein, bevor • Jede Phase darf mit maximal 3700 W Sie die Funktion nutzen.
  • Page 34 Manuelles Einstellen der Lüftergeschwindigkeit Automa- Braten Sie können den Lüfter auch manuell tische chen einstellen. Berühren Sie hierzu , wenn Einschal- das Kochfeld eingeschaltet ist. Auf diese tung der Weise wird der Automatikbetrieb Beleuch- ausgeschaltet und Sie können die tung Lüftergeschwindigkeit manuell ändern.

  • Page 35: Tipps Und Hinweise

    DEUTSCH 6. TIPPS UND HINWEISE 6.2 Betriebsgeräusche WARNUNG! Siehe Kapitel Es gibt verschiedene Sicherheitshinweise. Betriebsgeräusche: • Knacken: Das Kochgeschirr besteht 6.1 Kochgeschirr aus unterschiedlichen Materialien (Sandwichkonstruktion). Das Kochgeschirr wird bei • Pfeifen: Sie haben die Kochzone auf Induktionskochzonen durch eine hohe Stufe geschaltet und das ein starkes Magnetfeld sehr Kochgeschirr besteht aus schnell erhitzt.
  • Page 36 Kochstufe Verwendung: Dauer Hinweise (Min.) Warmhalten von gegarten Nach Legen Sie einen Deckel auf Speisen. Bedarf das Kochgeschirr. 1 - 3 Sauce Hollandaise, Schmelzen 5 - 25 Gelegentlich umrühren. von: Butter, Schokolade, Gela- tine. 1 - 3 Stocken: Lockere Omeletts, 10 - 40 Mit Deckel garen.

  • Page 37: Reinigung Und Pflege

    DEUTSCH Dunstabzugshauben mit der Funktion Hob²Hood Die komplette Palette von Dunstabzugshauben, die mit dieser Funktion ausgestattet sind, finden Sie auf unserer Verbraucher-Website. Die AEG Dunstabzugshauben, die mit dieser Funktion ausgestattet sind, sind mit dem Symbol gekennzeichnet. Andere ferngesteuerte Geräte können das Signal blockieren.

  • Page 38: Fehlersuche

    8. FEHLERSUCHE WARNUNG! Siehe Kapitel Sicherheitshinweise. 8.1 Was tun, wenn ... Störung Mögliche Ursache Abhilfe Das Kochfeld kann nicht ein- Das Kochfeld ist nicht oder Prüfen Sie, ob das Kochfeld geschaltet oder bedient wer- nicht ordnungsgemäß an die ordnungsgemäß an die den.
  • Page 39 DEUTSCH Störung Mögliche Ursache Abhilfe Hob²Hood funktioniert nicht. Sie haben das Bedienfeld Entfernen Sie den Gegen- bedeckt. stand vom Bedienfeld. Ankochautomatik funktio- Die Kochzone ist heiß. Lassen Sie die Kochzone lan- niert nicht. ge genug abkühlen. Die höchste Kochstufe ist Die höchste Kochstufe hat eingestellt.

  • Page 40: Technische Daten

    Buchstaben-Code für die Glaskeramik (befindet sich in der Ecke der Glasfläche) 9. TECHNISCHE DATEN 9.1 Typenschild Modell IKB84431XB Produkt-Nummer (PNC) 949 597 228 00 Typ 62 D4A 01 AA 220 - 240 V/400 V 2N, 50 - 60 Hz Induktion 7.35 kW Made in Germany Ser.

  • Page 41: Energieeffizienz

    DEUTSCH 10. ENERGIEEFFIZIENZ 10.1 Produktinformationen gemäß EU 66/2014 Modellidentifikation IKB84431XB Kochfeldtyp Einbau-Kochfeld Anzahl der Kochzonen Heiztechnologie Induktion Durchmesser der kreisför- Vorne links 21,0 cm migen Kochzonen (Ø) Hinten links 21,0 cm Vorne rechts 21,0 cm Hinten rechts 21,0 cm Energieverbrauch pro...
  • Page 42 www.aeg.com...
  • Page 43 DEUTSCH...
  • Page 44 www.aeg.com/shop...
