Tripp Lite DWF3780X Owner's Manual

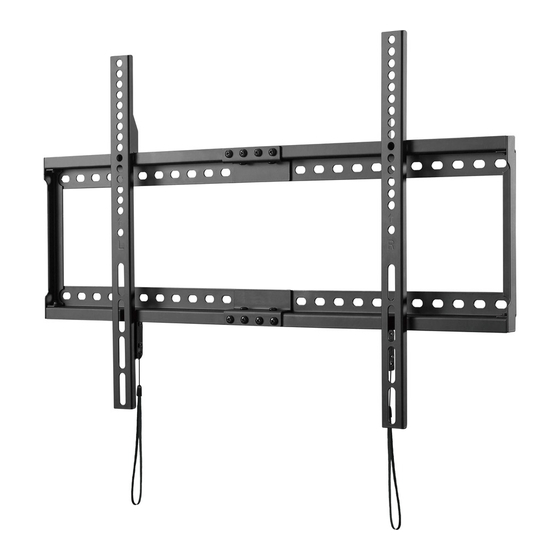

Fixed flat-screen wall mount
Hide thumbs
Table of Contents
  • Safety Instructions
  • Warranty and Product Registration
  • Component Checklist
  • Maintenance
  • Manual del Propietario
  • Instrucciones de Seguridad
  • Mantenimiento
  • Manuel de L'utilisateur
  • Consignes de Sécurité
  • Garantie
  • Entretien
  • Руководство Пользователя
  • Указания По Технике Безопасности
  • Гарантийные Обязательства
  • Порядок Сборки
  • Montage
  • Wartung

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

Download this manual
Owner's Manual
Fixed Flat-Screen
Wall Mount
Model: DWF3780X
Español 9 • Français 17 • Русский 25 • Deutsch 33
CAUTION: DO NOT EXCEED MAXIMUM LISTED WEIGHT CAPACITY. SERIOUS
INJURY OR PROPERTY DAMAGE MAY OCCUR!
150x100 / 150x150 / 200x100 /
200x200 / 200x400 / 300x200 /
300x300 / 350x350 / 400x200 /
400x300 / 400x400 / 600x200 /
600x300 / 600x400
WARRANTY REGISTRATION
Register your product today and be
automatically entered to win an ISOBAR
surge protector in our monthly drawing!
tripplite.com/warranty
1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support
Copyright © 2021 Tripp Lite. All rights reserved.
80"
MAX
®
1
165 lb.
165 lb.
(75 kg)
(75 kg)
MAX
MAX

Advertisement

Table of Contents
loading

Related Manuals for Tripp Lite DWF3780X

Summary of Contents for Tripp Lite DWF3780X

  • Page 1 WARRANTY REGISTRATION Register your product today and be automatically entered to win an ISOBAR ® surge protector in our monthly drawing! tripplite.com/warranty 1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support Copyright © 2021 Tripp Lite. All rights reserved.

  • Page 2: Safety Instructions

    PRODUCT REGISTRATION Visit tripplite.com/warranty today to register your new Tripp Lite product. You’ll be automatically entered into a drawing for a chance to win a FREE Tripp Lite product!* * No purchase necessary. Void where prohibited. Some restrictions apply. See website for details.

  • Page 3: Component Checklist

    Component Checklist IMPORTANT: Ensure you have received all parts according to the component checklist prior to installing. If any parts are missing or faulty, visit tripplite.com/support for service. (x1) (x1) M5x6 (x3) (x6) (x1) (x1) Package M M5x14 M6x14 M6x25 M8x25 M8x45 (x4)
  • Page 4 Assembly Assemble the Wall Plate...
  • Page 5 Assembly Mount on Wood Stud Wall 50mm 50mm (2.2") (2.2") O 4.5mm O 4.5mm (O 3/16") (O 3/16") Find and mark the exact location of mounting holes Drill pilot holes Screw the assembled wall plate onto the wall WARNING • Make sure mounting screws are anchored into the center of the studs. U se of a stud finder is highly recommended.
  • Page 6 Assembly Mount on Solid Brick and Concrete Block 60mm 60mm (2.4") (2.4") O 10mm O 10mm (O 3/8") (O 3/8") Mark the exact location of mounting holes Drill pilot holes Screw the assembled wall plate onto the wall WARNING • When installing wall mounts onto a concrete masonry unit (also known as a CMU or “cinder block”), verify that the actual concrete thickness is at least 35mm (1-3/8”) in order...
  • Page 7 Assembly Install Adapter Brackets Too long Too short Note: Choose appropriate screws, washers and spacers (if necessary) according to the type of screen. • Position the adapter brackets as close as possible to the center of the display. • Screw the adapter brackets onto the display.

  • Page 8: Maintenance

    Assembly Adjustment • Using an assistant or mechanical lifting equipment, hook the display with attached adapter brackets over the top of the mounted wall plate. • Push the safety clamps on the bottom of the adapter brackets upward and tighten the two screws to lock each bracket to the wall plate.

  • Page 9: Manual Del Propietario

    300x300 / 350x350 / 400x200 / MÁXIMO [165 lb] [165 lb] 400x300 / 400x400 / 600x200 / MÁXIMO MÁXIMO 600x300 / 600x400 MÁS DE AÑOS 1111 W. 35th Street, Chicago, IL 60609, EE. UU. • tripplite.com/support Copyright © 2021 Tripp Lite. Todos los derechos reservados.

  • Page 10: Instrucciones De Seguridad

    Instrucciones de Seguridad Nota: Lea todo el manual de instrucciones antes de iniciar la instalación y ensamble. ADVERTENCIA • No inicie la instalación hasta que haya leído y entendido las instrucciones y advertencias contenidas en este manual. Si tiene cualquier pregunta con respecto a cualquiera de las instrucciones o advertencias, visite tripplite.com/support. • Este soporte de instalación fue diseñado para ser instalado y usado SOLAMENTE como se especifica en este manual.
  • Page 11 Accesorios y Partes Incluidas en el Empaque IMPORTANTE: Asegúrese antes de instalar, de haber recibido todas las piezas de acuerdo a la lista de comprobación de componentes. Si faltase alguna parte o estuviese dañada, visite tripplite.com/support para solicitar servicio. (x1) (x1) M5x6 (x3)
  • Page 12 Ensamble Ensamble la Placa de Pared...
  • Page 13 Ensamble Instalación en Pared con Vigas de Madera 50mm 50mm [2.2"] [2.2"] O 4.5mm O 4.5mm [O 3/16"] [O 3/16"] Encuentre y marque la posición exacta de los orificios de instalación Perfore los orificios piloto Atornille la placa de pared ensamblada a la pared ADVERTENCIA •...
  • Page 14 Ensamble Instalación sobre Ladrillos Sólidos y Bloques de Concreto 60 mm 60 mm [2.4"] [2.4"] O 10 mm O 10 mm [O 3/8"] [O 3/8"] Marque la posición exacta de los orificios de instalación Perfore los orificios piloto Atornille la placa de pared ensamblada a la pared ADVERTENCIA...
  • Page 15 Ensamble Instale los Soportes del Adaptador Demasiado Demasiado largo corto Nota: Elija los tornillos, arandelas y espaciadores (si fueran necesarios) apropiados de acuerdo con el tipo de pantalla. • Coloque los soportes adaptadores tan cerca como sea posible al centro de la pantalla.

  • Page 16: Mantenimiento

    Ensamble Ajuste • Con ayuda de otra persona o de un equipo de elevación mecánico, cuelgue la pantalla con los soportes del adaptador colocados sobre la parte superior de la placa de pared instalada. • Empuje hacia arriba las abrazaderas de seguridad en la parte inferior de los soportes adaptadores y apriete los dos tornillos para asegurar cada soporte a la placa de pared.

  • Page 17: Manuel De L'utilisateur

    300x300 / 350x350 / 400x200 / MAX. (165 lb) (165 lb) 400x300 / 400x400 / 600x200 / MAX. MAX. 600x300 / 600x400 1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support Droits d'auteur © 2021 Tripp Lite. Tous droits réservés.

  • Page 18: Consignes De Sécurité

    Consignes de sécurité Remarque : Lire le manuel d'instructions en entier avant de commencer l'assemblage et l'installation. AVERTISSEMENT • Ne pas commencer l'installation avant d'avoir lu et compris les instructions et les avertissements contenus dans le présent manuel. Pour toute question concernant les instructions ou les avertissements, veuillez visiter tripplite.com/support. • Ce support de montage a été conçu pour être installé et utilisé UNIQUEMENT comme spécifié dans le présent manuel.
  • Page 19 Liste de vérification des composants IMPORTANT : S'assurer d'avoir reçu toutes les pièces conformément à la liste de vérification des composants avant de procéder à l'installation. Si des pièces sont manquantes ou défectueuses, visiter tripplite.com/support pour obtenir de l'aide. (x1) (x1) M5x6 (x3) (x6) (x1) (x1) Emballage M M5x14 M6x14 M6x25 M8x25 M8x45 (x4) (x4) (x4) (x4) (x4)
  • Page 20 Assemblage Assemblage de la plaque murale...
  • Page 21 Assemblage Montage sur des montants muraux 50 mm 50 mm (2.2") (2.2") O 4,5 mm O 4,5 mm (O 3/16 po) (O 3/16 po) Trouver et marquer l'emplacement exact des trous de montage. Percer des avant-trous. Visser la plaque murale assemblée au mur.
  • Page 22 Assemblage Montage sur de la brique solide ou des blocs en béton 60 mm 60 mm (2.4") (2.4") O 10 mm O 10 mm (O 3/8 po) (O 3/8 po) Marquer l'emplacement exact des trous de montage. Percer des avant-trous. Visser la plaque murale assemblée au mur.
  • Page 23 Assemblage Installation des supports d'adaptateur Trop long Trop court Remarque : Choisir les vis, les rondelles et les entretoises appropriées (le cas échéant) en fonction du type d'écran. • Positionner les supports d'adaptateur aussi près du centre de l'écran que possible.

  • Page 24: Entretien

    Assemblage Réglage • Avec l'aide d'un assistant ou de l'équipement de levage mécanique, accrocher l'écran avec les supports d'adaptateur attachés sur le dessus de la plaque d'assemblage du bras de montage mural. • Pousser les bagues de sécurité dans le fond des supports d'adaptateur vers le haut et serrer les deux vis pour verrouiller chaque support à...

  • Page 25: Руководство Пользователя

    200x400 / 300x200 / 300x300 / 350x350 / ДО 400x200 / 400x300 / 400x400 / 600x200 / ДО ДО 80" 600x300 / 600x400 75 кг 75 кг 1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support Охраняется авторским правом © 2021 Tripp Lite. Перепечатка запрещается.

  • Page 26: Указания По Технике Безопасности

    с большим разнообразием конкретных применений производитель не дает каких-либо заверений или гарантий относительно пригодности данных изделий для какого-либо конкретного применения или их соответствия каким-либо конкретным требованиям. Компания Tripp Lite постоянно совершенствует свою продукцию. B связи с этим возможно изменение технических характеристик без предварительного уведомления. Внешний вид реальных изделий может несколько отличаться от представленного на фотографиях и иллюстрациях.
  • Page 27 Перечень комплектации ВНИМАНИЕ! Перед началом установки убедитесь в наличии всех деталей согласно перечню комплектации. В случае отсутствия или повреждения каких- либо деталей обратитесь за помощью на страницу tripplite.com/support. 1 шт. 1 шт. M5x6 (3 шт.) (6 шт.) 1 шт. 1 шт. Упаковочный...
  • Page 28 Порядок сборки Сборка пластины для крепления к стене...

  • Page 29: Порядок Сборки

    Порядок сборки Крепление к стене с деревянным каркасом 50 мм мм O 4,5 мм O 4,5 мм Определите и разметьте точное местоположение монтажных отверстий Высверлите направляющие отверстия Привинтите собранную крепежную пластину к стене ВНИМАНИЕ! • Необходимо обеспечить ввертывание крепежных винтов по центру элементов каркаса. С...
  • Page 30 Порядок сборки Крепление к сплошному кирпичу или бетонному блоку 60 мм 60 мм O 10 мм O 10 мм Разметьте точное местоположение монтажных отверстий Высверлите направляющие отверстия Привинтите собранную крепежную пластину к стене ВНИМАНИЕ! • При монтаже настенных кронштейнов на бетонный строительный...
  • Page 31 Порядок сборки Установка переходных кронштейнов Слишком Слишком короткий длинный Примечание. Выбирайте подходящие винты, шайбы и распорки (при необходимости) в соответствии с типом экрана. • Разместите переходные кронштейны как можно ближе к центру дисплея. • Привинтите переходные кронштейны к дисплею. Плотно затяните все винты, не...
  • Page 32 Порядок сборки Корректировка положения • Обратившись за помощью или воспользовавшись механическим подъемным оборудованием, зацепите дисплей с прикрепленными к нему переходными кронштейнами за верхний край установленной пластины для крепления к стене. • Поднимите предохранительные зажимы в нижней части переходных кронштейнов и затяните два винта для фиксации каждого кронштейна на крепежной пластине.
  • Page 33 300x300 / 350x350 / 400x200 / max. (75 kg) (75 kg) 400x300 / 400x400 / 600x200 / max. max. 600x300 / 600x400 1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support Copyright © 2021 Tripp Lite. Alle Rechte vorbehalten.
  • Page 34 Sicherheitshinweise Hinweis: Lesen Sie das gesamte Handbuch, bevor Sie mit der Installation und Montage beginnen. WARNUNG • Beginnen Sie nicht mit dem Einbau, bevor Sie die Anweisungen und Warnhinweise in diesem Handbuch gelesen und verstanden haben. Sollten Sie Fragen bezüglich der Anweisungen oder Warnhinweise haben, besuchen Sie bitte tripplite.com/support.
  • Page 35 Komponentenliste WICHTIG: Überprüfen Sie, ob Sie alle in der Komponentenliste aufgeführten Teile erhalten haben, bevor Sie mit der Installation beginnen. Wenn Teile fehlen oder fehlerhaft sind, besuchen Sie tripplite.com/support für den Kundendienst. (x1) (x1) M5x6 (x3) (x6) (x1) (x1) Paket M M5x14 M6x14 M6x25...

  • Page 36: Montage

    Montage Montage der Wandplatte...
  • Page 37 Montage Befestigen am Holzwandbalken 50mm 50mm (2,2") (2,2") O 4,5 mm O 4,5 mm (O 3/16 Zoll) (O 3/16 Zoll) Markieren Sie die exakte Position der Befestigungslöcher Bohren Sie Führungslöcher Schrauben Sie die montierte Wandplatte an der Wand fest. WARNUNG •...
  • Page 38 Montage Montage an Backstein oder Beton 60 mm 60 mm (2,4") (2,4") O 10 mm O 10 mm (O 3/8 Zoll) (O 3/8 Zoll) Markieren Sie exakte Position der Befestigungslöcher Bohren Sie Führungslöcher Schrauben Sie die montierte Wandplatte an der Wand fest WARNUNG •...
  • Page 39 Montage Montage der Adapterhalterungen Zu lang Zu kurz Hinweis: Verwenden Sie für diesen Bildschirmtyp geeignete Schrauben, Beilagscheiben und Abstandhalter (falls erforderlich). • Positionieren Sie die Adapterhalterungen so nah wie möglich an der Mitte des Bildschirms. • Schrauben Sie die Adapterhalterungen am Bildschirm fest. Ziehen Sie alle Schrauben gut fest.

  • Page 40: Wartung

    Montage Einstellung • Heben Sie mit Hilfe einer weiteren Person oder eines Hebegerätes den Bildschirm mit den daran befestigten Adapterwinkeln über die montierte Wandplatte und haken Sie ihn ein. • Drücken Sie die Sicherheitsklemmen unten an den Adapterwinkeln nach oben und ziehen Sie die beiden Schrauben fest, um die Winkel an der Wandplatte zu fixieren.
