Installation Guide

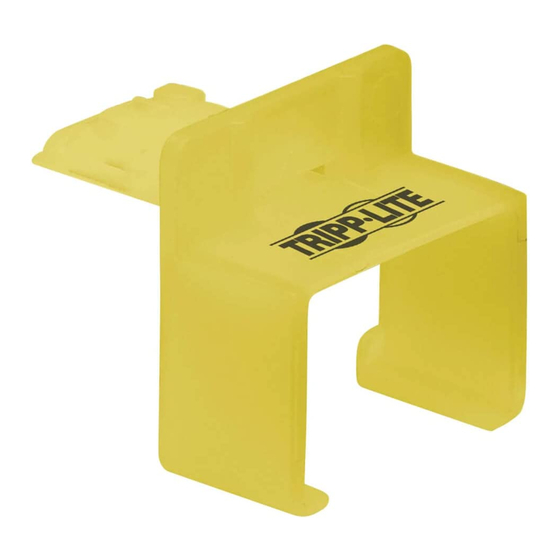

Universal RJ45 Plug Lock,
Locking Insert and Key
Models: N2LOCK-010-YW,
N2LPLUG-010-YW, N2LOCK-KEY-RD
Español 8 • Français 15 • Русский 22
WARRANTY REGISTRATION
Register your product today and be automatically entered
to win an ISOBAR surge protector in our monthly drawing!
www.tripplite.com/warranty
1111 W. 35th Street, Chicago, IL 60609 USA
tripplite.com/support
Copyright © 2019 Tripp Lite. All rights reserved.
1
19-08-152 93-3B12.indb 1
10/18/2019 4:21:18 PM
Advertisement
Table of Contents
Related Manuals for Tripp Lite N2LOCK-010-YW
Summary of Contents for Tripp Lite N2LOCK-010-YW
- Page 1 Register your product today and be automatically entered to win an ISOBAR surge protector in our monthly drawing! www.tripplite.com/warranty 1111 W. 35th Street, Chicago, IL 60609 USA tripplite.com/support Copyright © 2019 Tripp Lite. All rights reserved. 19-08-152 93-3B12.indb 1 10/18/2019 4:21:18 PM...
-
Page 2: Installation
Installation This product may not be suitable for some top opened (shown below) or special jack applications. Top Opened This product is designed to work with following RJ45 jack dimensions: B > 1.27 mm A < 9.8 mm 19-08-152 93-3B12.indb 2 10/18/2019 4:21:18 PM... - Page 3 Installation N2LOCK-010-YW Plug Lock Installation Bend the latch back and forth to create a creasing line. Creasing Line Align the cutter with the creasing line to cut off the latch. 19-08-152 93-3B12.indb 3 10/18/2019 4:21:18 PM...
- Page 4 Installation Affix the Plug Lock onto the RJ45 connector. Note: Always check for proper fitting of the latch. Otherwise, it can cause damage to the RJ45 jack. 19-08-152 93-3B12.indb 4 10/18/2019 4:21:18 PM...
- Page 5 Installation Plug the newly affixed RJ45 connector directly into the desired RJ45 jack. Note: A click sound will indicate the RJ45 connector is properly locked into place. 19-08-152 93-3B12.indb 5 10/18/2019 4:21:18 PM...
- Page 6 Note: A click sound will indicate the Locking Insert is properly locked into place. N2LOCK-KEY-RD Plug Key Removal Note: This key will release both the N2LOCK-010-YW Plug Lock and N2LPLUG-010-W Plug Locking Insert. Insert the teeth of the key into the available groove located at the top of the locking plug.
-
Page 7: Operation
Operation Pull out the plug and key together. Release the key. 1111 W. 35th Street, Chicago, IL 60609 USA tripplite.com/support 19-08-152 93-3B12_RevA 19-08-152 93-3B12.indb 7 10/18/2019 4:21:19 PM... -
Page 8: Guía De Instalación
Modelos: N2LOCK-010-YW, N2LPLUG-010-YW, N2LOCK-KEY-RD English 1 • Français 15 • Русский 22 MÁS DE AÑOS 1111 W. 35th Street, Chicago, IL 60609 EE. UU. tripplite.com/support Copyright © 2019 Tripp Lite. Todos los derechos reservados. 19-08-152 93-3B12.indb 8 10/18/2019 4:21:19 PM... -
Page 9: Instalación
Instalación Este producto puede no ser adecuado para algunas aplicaciones abiertas por arriba (mostrada abajo) o con conectores especiales. Abierto por Arriba Este producto está diseñado para trabajar con las siguientes dimensiones de enchufe RJ45: B > 1.27 mm A < 9.8 mm 19-08-152 93-3B12.indb 9 10/18/2019 4:21:19 PM... - Page 10 Instalación Instalación de Plug Lock N2LOCK-010-YW Doble el pestillo hacia atrás y adelante para crear una línea de pliegue. Linea de Pliegue Alinee el cortador con la línea de pliegue para cortar el pestillo. 19-08-152 93-3B12.indb 10 10/18/2019 4:21:19 PM...
- Page 11 Instalación Fije el Plug Lock en el conector RJ45. Nota: Compruebe siempre la correcta colocación del pestillo. De lo contrario, puede causar daños en el conector RJ45. 19-08-152 93-3B12.indb 11 10/18/2019 4:21:19 PM...
- Page 12 Instalación Enchufe el conector RJ45 recién colocado directamente en el conector RJ45 deseado. Nota: Un clic indicará que el conector RJ45 está correctamente asegurado en su sitio. 19-08-152 93-3B12.indb 12 10/18/2019 4:21:19 PM...
- Page 13 Retiro de la Llave de la Clavija N2LOCK-KEY-RD Nota: Esta llave liberará el Plug Lock N2LOCK-010-YW y el Inserto de Asegurado de la Clavija N2LPLUG-010-W. Inserte los dientes de la llave en la ranura disponible situada en la parte superior de la clavija de seguridad.
-
Page 14: Operación
Operación Saque el enchufe y la llave juntos. Libere la llave. MÁS DE AÑOS 1111 W. 35th Street, Chicago, IL 60609 EE. UU. tripplite.com/support 19-08-152 93-3B12_RevA 19-08-152 93-3B12.indb 14 10/18/2019 4:21:19 PM... -
Page 15: Guide D'installation
Modèles : N2LOCK-010-YW, N2LPLUG-010-YW, N2LOCK-KEY-RD English 1 • Español 8 • Русский 22 1111 W. 35th Street, Chicago, IL 60609 USA tripplite.com/support Droits d'auteur © 2019 Tripp Lite. Tous droits réservés. 19-08-152 93-3B12.indb 15 10/18/2019 4:21:20 PM... - Page 16 Installation Ce produit peut ne pas convenir à certaines applications à dessus ouvert (comme illustré ci-dessous) ou à prises spéciales. Dessus ouvert Ce produit est conçu pour fonctionner avec les prises RJ45 dont les dimensions sont les suivantes : B > 1,27 mm A <...
- Page 17 Installation Installation du dispositif de verrouillage de prise N2LOCK-010-YW Plier le loquet d'avant en arrière pour créer une ligne de pliure. Ligne de pliure Aligner le coupe-fil avec la ligne de pliure pour couper le loquet. 19-08-152 93-3B12.indb 17 10/18/2019 4:21:20 PM...
- Page 18 Installation Apposer le dispositif de verrouillage de prise sur le connecteur RJ45. Remarque : Toujours vérifier le bon ajustement du loquet. Sinon, il risquerait de causer des dommages à la prise RJ45. 19-08-152 93-3B12.indb 18 10/18/2019 4:21:20 PM...
- Page 19 Installation Brancher le connecteur RJ45 nouvellement apposé directement dans la prise RJ45 voulue. Remarque : Un déclic indiquera que le connecteur RJ45 est correctement verrouillé en place. 19-08-152 93-3B12.indb 19 10/18/2019 4:21:20 PM...
- Page 20 Retrait de la clé de prise N2LOCK-KEY-RD Remarque : Cette clé relâchera le dispositif de verrouillage de prise N2LOCK-010-YW et la pièce d'insertion de verrouillage de prise N2LPLUG-010-W. Insérer les dents de la clé dans la rainure disponible qui se trouve sur le dessus de la prise de verrouillage.
- Page 21 Fonctionnement Tirer sur la prise et la clé en même temps. Relâcher la clé. 1111 W. 35th Street, Chicago, IL 60609 USA tripplite.com/support 19-08-152 93-3B12_RevA 19-08-152 93-3B12.indb 21 10/18/2019 4:21:20 PM...
-
Page 22: Руководство По Установке
вставка для фиксации и ключ для разъемов RJ45 Модели: N2LOCK-010-YW, N2LPLUG-010-YW, N2LOCK-KEY-RD English 1 • Español 8 • Français 15 1111 W. 35th Street, Chicago, IL 60609 USA tripplite.com/support Охраняется авторским правом © 2019 Tripp Lite. Перепечатка запрещается. 19-08-152 93-3B12.indb 22 10/18/2019 4:21:20 PM... - Page 23 Установка Данное изделие может не подходить для некоторых гнездовых разъемов с верхней крышкой (см. ниже) или особой конструкции. С верхней крышкой Данное изделие предназначено для гнездовых разъемов RJ45, имеющих следующие размеры: B > 1,27 мм A < 9,8 мм 19-08-152 93-3B12.indb 23 10/18/2019 4:21:20 PM...
- Page 24 Установка Установка фиксатора разъема N2LOCK-010-YW Согните защелку в разные стороны для образования линии сгиба. Линия сгиба Отрежьте защелку кусачками по линии сгиба. 19-08-152 93-3B12.indb 24 10/18/2019 4:21:20 PM...
- Page 25 Установка Закрепите фиксатор штекерного разъема на коннекторе RJ45. Примечание. Обязательно проверьте правильность подгонки защелки. В противном случае она может повредить гнездовой разъем RJ45. 19-08-152 93-3B12.indb 25 10/18/2019 4:21:20 PM...
- Page 26 Установка Вставьте вновь закрепленный коннектор RJ45 непосредственно в нужный гнездовой разъем RJ45. Примечание. В случае правильной фиксации коннектора RJ45 раздается характерный щелчок. 19-08-152 93-3B12.indb 26 10/18/2019 4:21:20 PM...
- Page 27 Примечание. В случае правильной фиксации вставки раздается характерный щелчок. Извлечение ключа для высвобождения разъема N2LOCK-KEY-RD Примечание. Этот ключ обеспечивает высвобождение фиксатора штекерного разъема N2LOCK-010-YW и вставки для фиксации разъема N2LPLUG-010-W. Вставьте бородку ключа в прорезь, расположенную в верхней части зафиксированного разъема. 19-08-152 93-3B12.indb 27 10/18/2019 4:21:20 PM...
- Page 28 Порядок эксплуатации Выньте разъем вместе с ключом. Выньте ключ. 1111 W. 35th Street, Chicago, IL 60609 USA tripplite.com/support 19-08-152 93-3B12_RevA 19-08-152 93-3B12.indb 28 10/18/2019 4:21:20 PM...
