Instrucciones De Instalación - Whirlpool 8MWTW1612 Use And Care Manual

Para reducir al mínimo el peligro de posibles choques
eléctricos, el cable debe ser enchufado en un contacto
apropiado de pared de 3 terminales, conectado a tierra
de acuerdo con los códigos y normas locales. Si no hay
disponible una salida equivalente, es responsabilidad y
obligación del cliente de tener un contacto apropiado
con conexión a tierra instalado por un electricista califi-
cado.
Si los códigos lo permiten y se emplea un alambre de
conexión a tierra separado, es recomendable que un
electricista calificado determine si la trayectoria de
conexión a tierra es adecuada.
Si no está seguro de que la conexión a tierra de la
lavadora sea la adecuada, verifíquela con un electricis-
ta especializado.
NOTA: Si el cable eléctrico se dañara, debe ser reemplazado
por un cable eléctrico original y el reemplazo debe ser efectua-
do por un electricista.

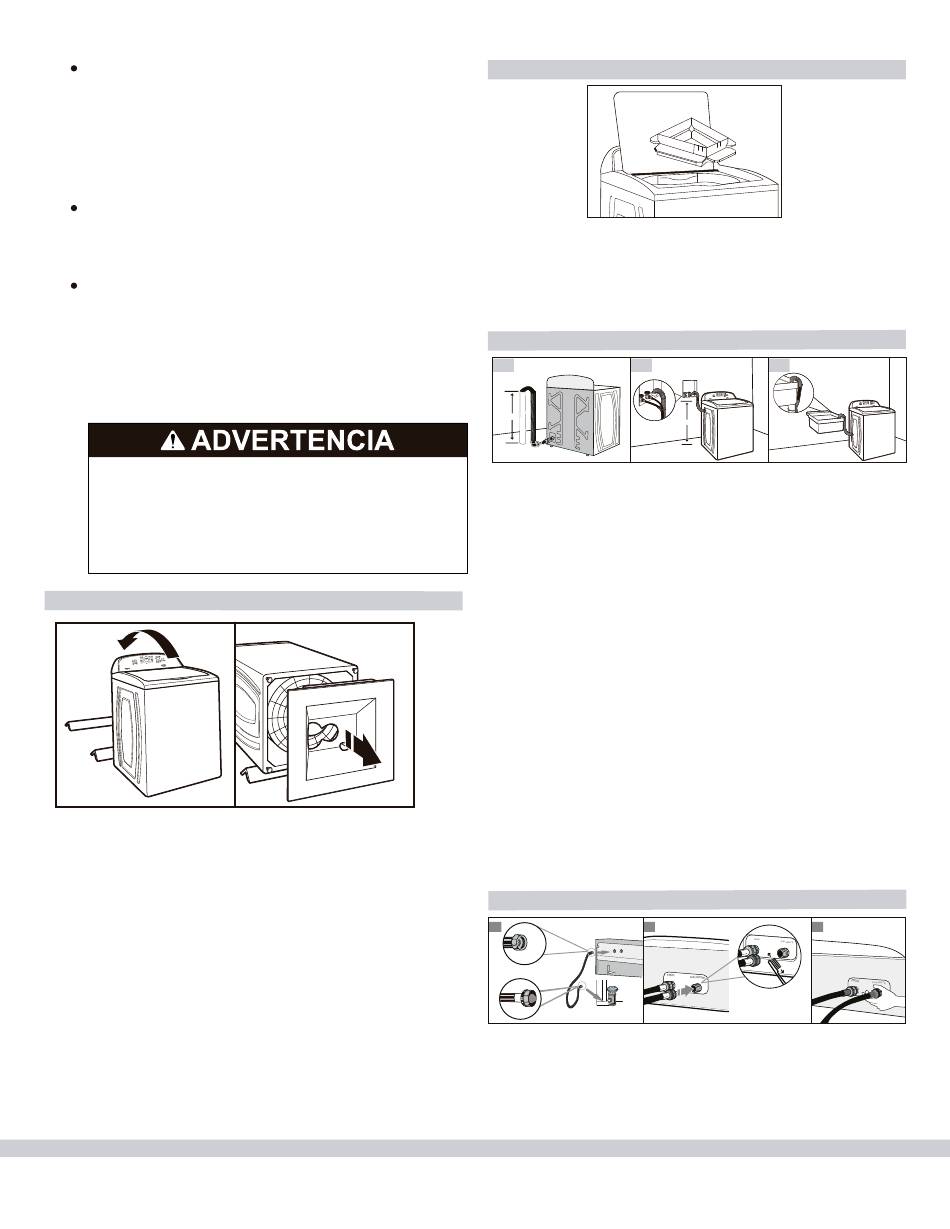

INSTRUCCIONES DE INSTALACIÓN
Peligro de Peso Excesivo
Use dos o más personas para mover e
instalar la lavadora
No seguir esta instrucción puede
ocasionar una lesión en la espalda u
otro tipo de lesiones.
1.
Retire el empaque y saque la base de transporte
Quite todos los materiales de transporte para obtener un
funcionamiento adecuado y para evitar ruido excesivo de la
lavadora.
Para evitar daños al piso y a la lavadora, coloque los esqui-
neros de cartón del empaque sobre el piso, detrás de la
lavadora. Incline hacia atrás la lavadora con ayuda de otra
persona y colóquela sobre los esquineros de cartón.
Retire la base de transporte. Ponga la lavadora en posición
vertical.
IMPORTANTE: Para un funcionamiento adecuado es necesario
quitar la base de transporte.
2.
Retire la bandeja de empaque de la tina
Quite la cinta adhesiva de la tapa de la lavadora, abra la tapa
y saque la bandeja de empaque de cartón de la tina. Cerció-
rese de sacar todas las partes de la pieza.
NOTA: Guarde la pieza por si necesita mover la lavadora más
tarde.
3.
Coloque la manguera de drenado
6.1 6.2
.9m-1.2m
Fije la manguera de drenado en el drenaje de acuerdo a su
instalación.
6.1 Sistema de drenado de tubo vertical de piso
6.2 Sistema de drenado de tubo vertical de pared
6.3 Sistema de drenado de tina de lavadero
Para los 3 tipos de instalación usted necesitará tomar en
cuenta lo siguiente:
Diámetro mínimo para el drenado de tubo vertical: (5,1 cm)
Capacidad de drenado mínima: 64 L por minuto.
La manguera debe quedar a una altura de entre 0.9 m y
1.2 m de distancia del suelo. Si la coloca a una altura menor
puede ocasionar el drenado automático.
IMPORTANTE: No debe haber más de 12 cm de manguera de
drenado dentro del tubo vertical; no fuerce el exceso de la
manguera dentro del tubo vertical, ni lo coloque en el fondo de
la tina de lavadero.
NOTA: Nunca remueva los cinchos localizados en la manguera
de drenado una vez ensamblados en el panel trasero de la
lavadora, para evitar que la manguera de drenado se dañe
cuando se utilicen pinzas de corte. Los cinchos ensamblados
en el panel trasero, garantizan el correcto funcionamiento de la
lavadora.
4.
Instale las mangueras de llenado
1 2
1 2
ACOPLAMIENTO CON FILTRO
HACIA LA TOMA DE AGUA.
Antes de conectar las mangueras deje correr el agua por 10
segundos.
Limpie al menos una vez al mes los filtros, retirando las man-
gueras y use un cepillo para eliminar los residuos. Verifique
que no haya fugas.
6.3
.9m-1.2m
3
PUEDE UTILIZAR PINZAS
PARA INSTALAR LAS
MANGUERAS.
