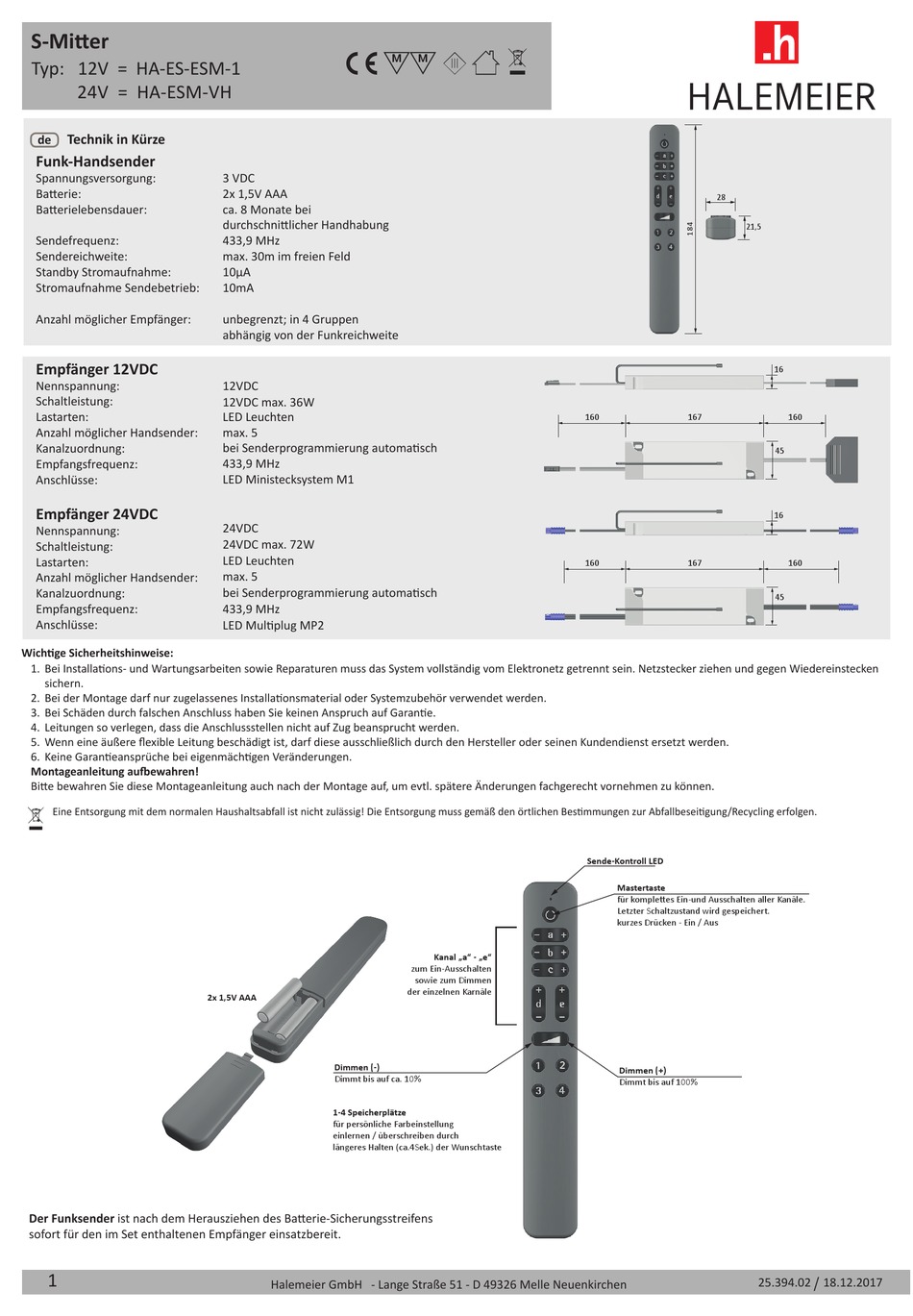

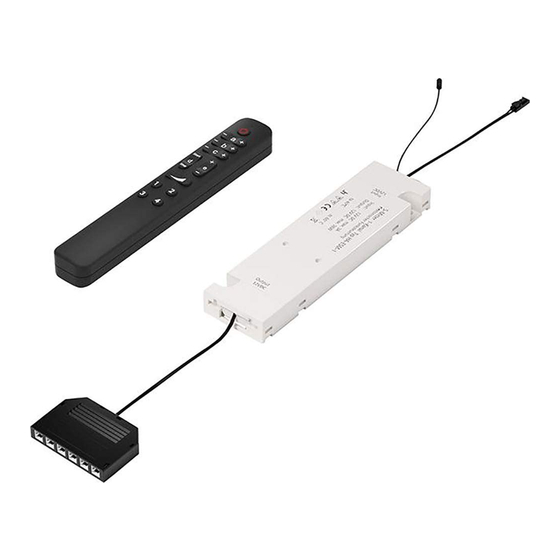

S-Mitter
Typ: 12V = HA-ES-ESM-1
24V = HA-ESM-VH
Technik in Kürze
de
Funk-Handsender
Spannungsversorgung:
Batterie:
Batterielebensdauer:
Sendefrequenz:
Sendereichweite:
Standby Stromaufnahme:
Stromaufnahme Sendebetrieb:
Anzahl möglicher Empfänger:
Empfänger 12VDC
Nennspannung:
Schaltleistung:
Lastarten:
Anzahl möglicher Handsender:
Kanalzuordnung:
Empfangsfrequenz:
Anschlüsse:
Empfänger 24VDC
Nennspannung:
Schaltleistung:
Lastarten:
Anzahl möglicher Handsender:
Kanalzuordnung:
Empfangsfrequenz:
Anschlüsse:
Wichtige Sicherheitshinweise:
1. Bei Installations- und Wartungsarbeiten sowie Reparaturen muss das System vollständig vom Elektronetz getrennt sein. Netzstecker ziehen und gegen Wiedereinstecken
sichern.
2. Bei der Montage darf nur zugelassenes Installationsmaterial oder Systemzubehör verwendet werden.
3. Bei Schäden durch falschen Anschluss haben Sie keinen Anspruch auf Garantie.
4. Leitungen so verlegen, dass die Anschlussstellen nicht auf Zug beansprucht werden.
5. Wenn eine äußere flexible Leitung beschädigt ist, darf diese ausschließlich durch den Hersteller oder seinen Kundendienst ersetzt werden.
6. Keine Garantieansprüche bei eigenmächtigen Veränderungen.
Montageanleitung aufbewahren!
Bitte bewahren Sie diese Montageanleitung auch nach der Montage auf, um evtl. spätere Änderungen fachgerecht vornehmen zu können.
m
Eine Entsorgung mit dem normalen Haushaltsabfall ist nicht zulässig! Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung/Recycling erfolgen.
Der Funksender ist nach dem Herausziehen des Batterie-Sicherungsstreifens
sofort für den im Set enthaltenen Empfänger einsatzbereit.
1
cM M 3 q
3 VDC
2x 1,5V AAA
ca. 8 Monate bei
durchschnittlicher Handhabung
433,9 MHz
max. 30m im freien Feld
10μA
10mA
unbegrenzt; in 4 Gruppen
abhängig von der Funkreichweite
12VDC
12VDC max. 36W
LED Leuchten
max. 5
bei Senderprogrammierung automatisch
433,9 MHz
LED Ministecksystem M1
24VDC
24VDC max. 72W
LED Leuchten
max. 5
bei Senderprogrammierung automatisch
433,9 MHz
LED Multiplug MP2
2x 1,5V AAA
Dimmen (-)
Dimmt bis auf ca. 10%
1-4 Speicherplätze
für persönliche Farbeinstellung
einlernen / überschreiben durch
längeres Halten (ca.4Sek.) der Wunschtaste
Halemeier GmbH - Lange Straße 51 - D 49326 Melle Neuenkirchen
m
Kanal „a" - „e"
zum Ein-Ausschalten
sowie zum Dimmen
der einzelnen Karnäle
28
21,5
160
167
160
167
Sende-Kontroll LED
Mastertaste
für komplettes Ein-und Ausschalten aller Kanäle.
Letzter Schaltzustand wird gespeichert.
kurzes Drücken - Ein / Aus
Dimmen (+)
Dimmt bis auf 100%
16
160
45
16
160
45
/
25.394.02 18.12.2017
