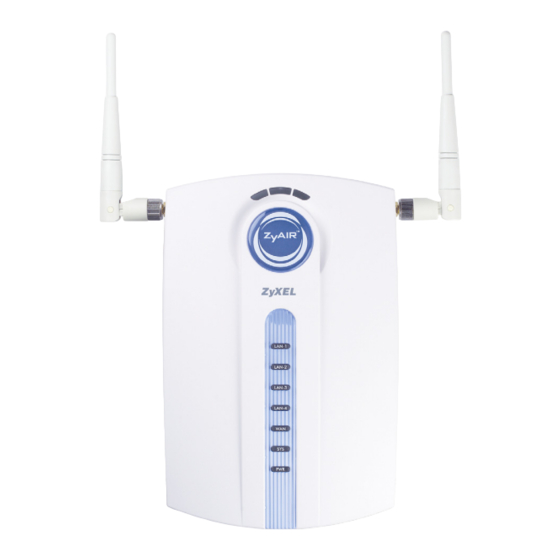

V2 802.11g wireless hotspot gateway
Hide thumbs Also See for G-4100:
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

See also: User Manual
802.11g Wireless Hotspot Gateway

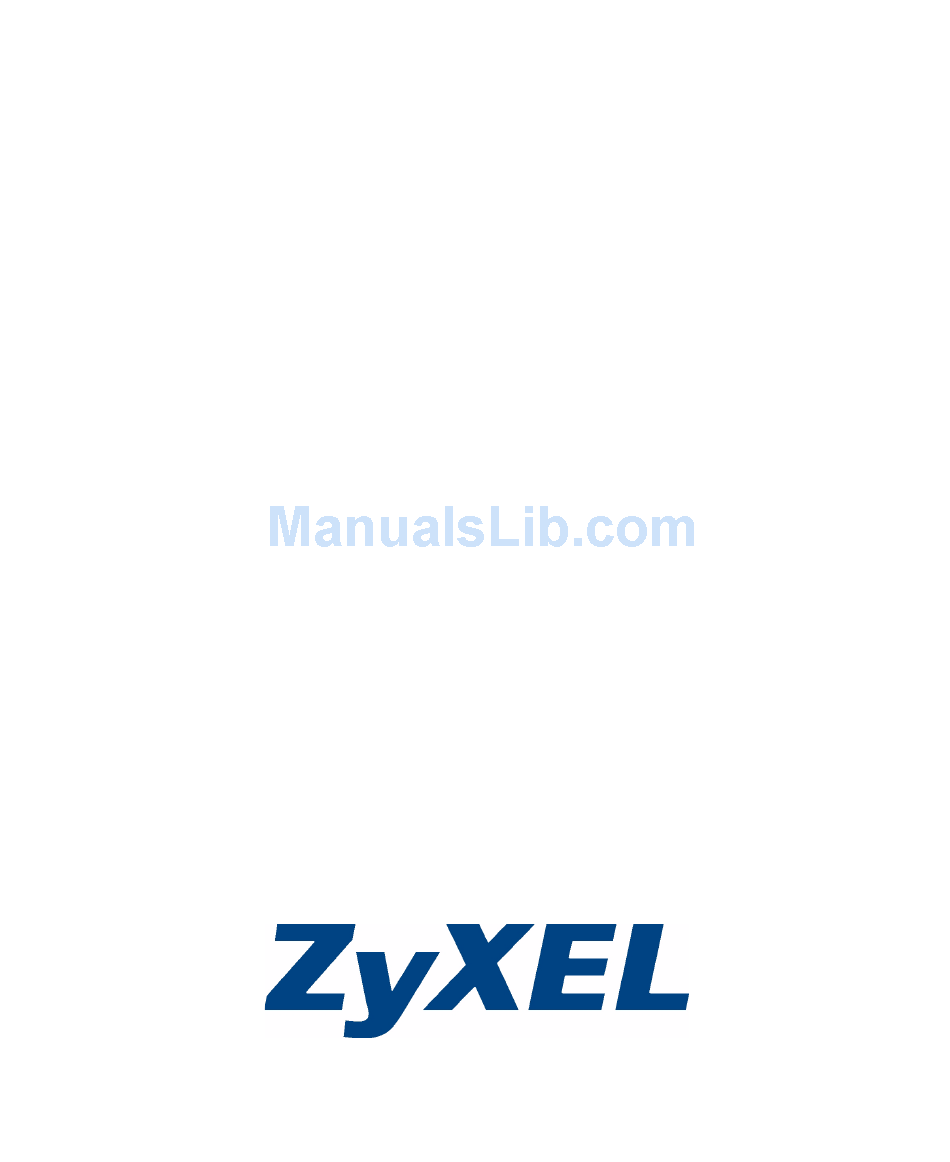

Quick Start Guide

Copyright © 2006 ZyXEL Communications Corporation. All rights reserved.
G-4100 v2
Version 1.00
7/2006
Edition 1
2
13
25
37
48
59
71
83
