EXIP 418
20510148
SAT>IP-Server
Zu dieser Anleitung
Dieses Dokument ist Teil des Produkts.
► Das Gerät erst installieren und
benutzen, nachdem Sie dieses Doku-
ment gelesen und verstanden haben.
► Dieses Dokument während der Lebens-
dauer des Geräts aufbewahren. Das
Dokument an nachfolgende Besitzer
und Benutzer weitergeben.
Die aktuelle Version dieses Anwendungs-
hinweises fi nden Sie auf der Kathrein-Web-
seite www.kathrein-ds.com.
Merkmale
Streamt DVB-S-/S2(HDTV)-Signale von
bis zu 8 Sendern gleichzeitig in einen
IP-Datenstrom
Modernste Fullband-Capture Technolo-
gie für e ziente Datenverarbeitung
Einspeisung in verschiedene Netzwerk-
typen möglich: LAN (auch K-LAN, Power-
line), WLAN-Einbindung über Router, z.
B. FRITZ!Box
Unterschiedliche Clients
Tablet PCs, Smartphones, Notebooks,
SAT>IP-fähige Receiver/TV
Entspricht dem SAT>IP-Standard nach
EN 50585
Betrieb an verschiedenen Arten von
LNBs, Multischaltern und Einkabel-
Multischaltern möglich
Unterstützt den Einkabel-Standard nach
EN 50494 und EN 50607
Multifeed mit Wideband-LNB's möglich
Entsprechende Software/Apps auf dem jeweili-
1)
gen Gerät vorausgesetzt
Entsprechend leistungsfähige Netzwerk-
2)
infrastruktur vorausgesetzt
möglich:
1)
1 / 8
Abb. 1:

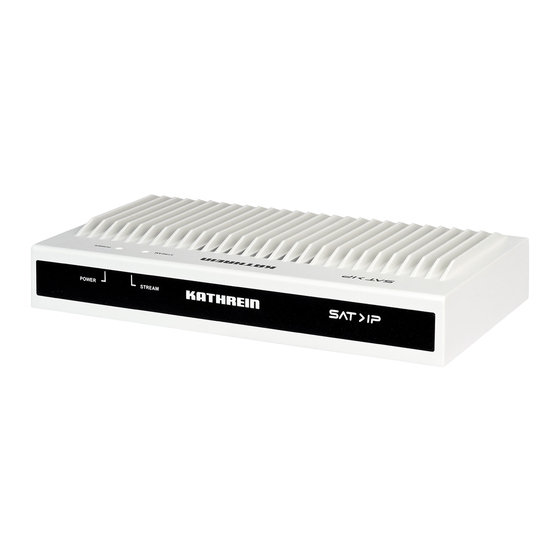

EXIP 418: Vorderansicht
Multifeed (4 Satelliten) mit EXD 1524
möglich
Statusanzeige über LEDs
Multicastbetrieb (Static Mode) -> 8 fest
eingestellte Sender für beliebig viele
Teilnehmer
2)
Unicastbetrieb (Dynamic Mode) -> 8 Teil-
nehmer mit jeweils freier Senderwahl
Web-Interface zur Konfiguration, Adminis-
tration und zur Einspielung von Updates
4 Sat-Eingänge
Ein Ethernet-RJ45-Anschluss
Ein-/Ausschalter
Für Tischaufstellung oder zur Wandmon-
tage mit beiliegendem Zubehör
Zur Anwendung in Innenräumen
Lieferumfang
EXIP 418
Hoche zientes Netzteil
Wandhalterung für EXIP 418
Kabelschuh für Erdungsanschluss
Gebrauchsanleitung
2)
