Kathrein TVM 850 H Quick Start Manual

■
Voraussetzungen
Der TVM 850 H ist ein HMS-Transponder zur Integration in das
KOM-System (oder ein anderes HMS-kompatibles Überwachungssystem).
Er darf nur auf speziell für den TVM 850 H freigegebenen Steckplätzen
gesteckt werden, wenn seine Firmware für das Grundgerät geeignet ist.
In folgenden Geräten ist der Betrieb nicht zulässig:
ORA 820/821, OSR 30/32/50/52, VGF 938, VOS 930/931/940/941/950/951.
Zudem muss sich das Grundgerät im spannungsfreien Zustand
befi nden. Vom Head End Controller (HEC) in der Kopfstelle wird
der Transponder registriert und gemanagt.
Hierfür ist für das entsprechende Frequenzpaar (Down- und Upstream-Funk-
tion) eine physikalische Verbindung nach SCTE 25-1 und eine
Datenverbindung nach SCTE 25-2 notwendig.
■
Lieferumfang

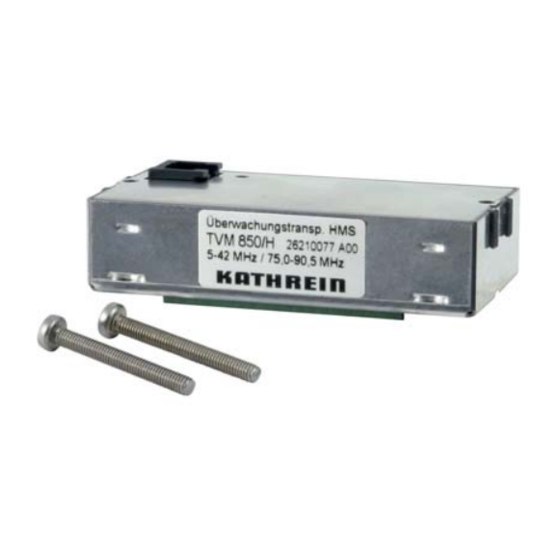

1 Überwachungs-Transponder TVM 850 H
1 Anwendungshinweis
1 Aufkleber MAC-Adresse/Seriennummer
2 Schrauben M3 x 25
■
Schnittstellen
Service-Schnittstelle LMT (Local Monitoring Terminal) (RJ 12)
Die Service-Schnittstelle ist zukünftig zum Anschluss eines PCs, Laptops, PDAs
etc. vorgesehen. Die grüne LED „Receive" zeigt an, dass der Überwachungs-
Transponder abgefragt wird.
■
Montage
Stecken Sie das Modul bis auf Anschlag in den entsprechenden Steckplatz des
Grundgerätes ein.
Sind im Grundgerät Verschraubungspunkte für das Modul vorhanden, muss
dieses mit den beiden beigepackten Schrauben befestigt werden.
Anzugsdrehmoment M =1-1,2 Nm
A
■
Sicherheitshinweise
Die nationalen Vorschriften und Sicherheitsbestimmungen sind zu beachten (siehe auch EN 50083-1).
Der Anschluss und die Montage des Gerätes darf nur durch eine Elektrofachkraft erfolgen.
Eigenmächtige Eingriffe und Veränderungen am Gerät führen zum Erlöschen des Gewährleistungs-Anspruches.
■
Frequenzsuche
Ohne zusätzliche Konfi guration wird eine Frequenzsuche im gesamten
Empfangs-Frequenzbereich durchgeführt, bis ein HMS-Träger gefunden wird.
Der Suchvorgang kann in der „Transponder-MIB" eingeschränkt werden -
folgende Parameter sind dabei einstellbar:
■
Service-Schnittstelle (RJ 12)
Pin-Nr.
1, 2, 6
3
4
5
HMS-Überwachungs-Transponder,
frequenzagil
Hinweis:
Für die richtige topographische Darstellung der einzelnen Transponder mit
Hilfe des Überwachungssystems ist eine Zuordnung der MAC-Adresse zum
jeweiligen Standort des Transponders unbedingt notwendig. Der beigefügte
Aufkleber kann zur Erstellung einer entsprechenden Übersicht und der
Dokumentation genutzt werden.
Belegung
GND
R x D
T x D
DTR
■ Niedrigste Scan-Frequenz
■ Höchste Scan-Frequenz
■ Schrittweite
■ Frequenz-Scan an-/abschaltbar
Baudrate 38,4 kBit/s
Protokoll Asynchron
Daten-Bits 8
Stopp-Bit 1
Parität Keine
TVM 850 H
26210077
