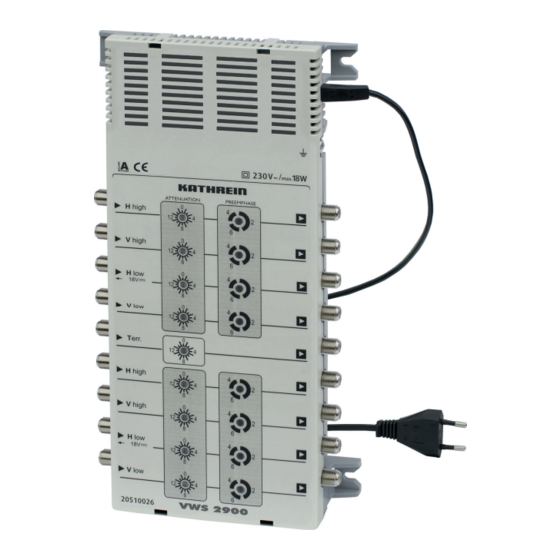

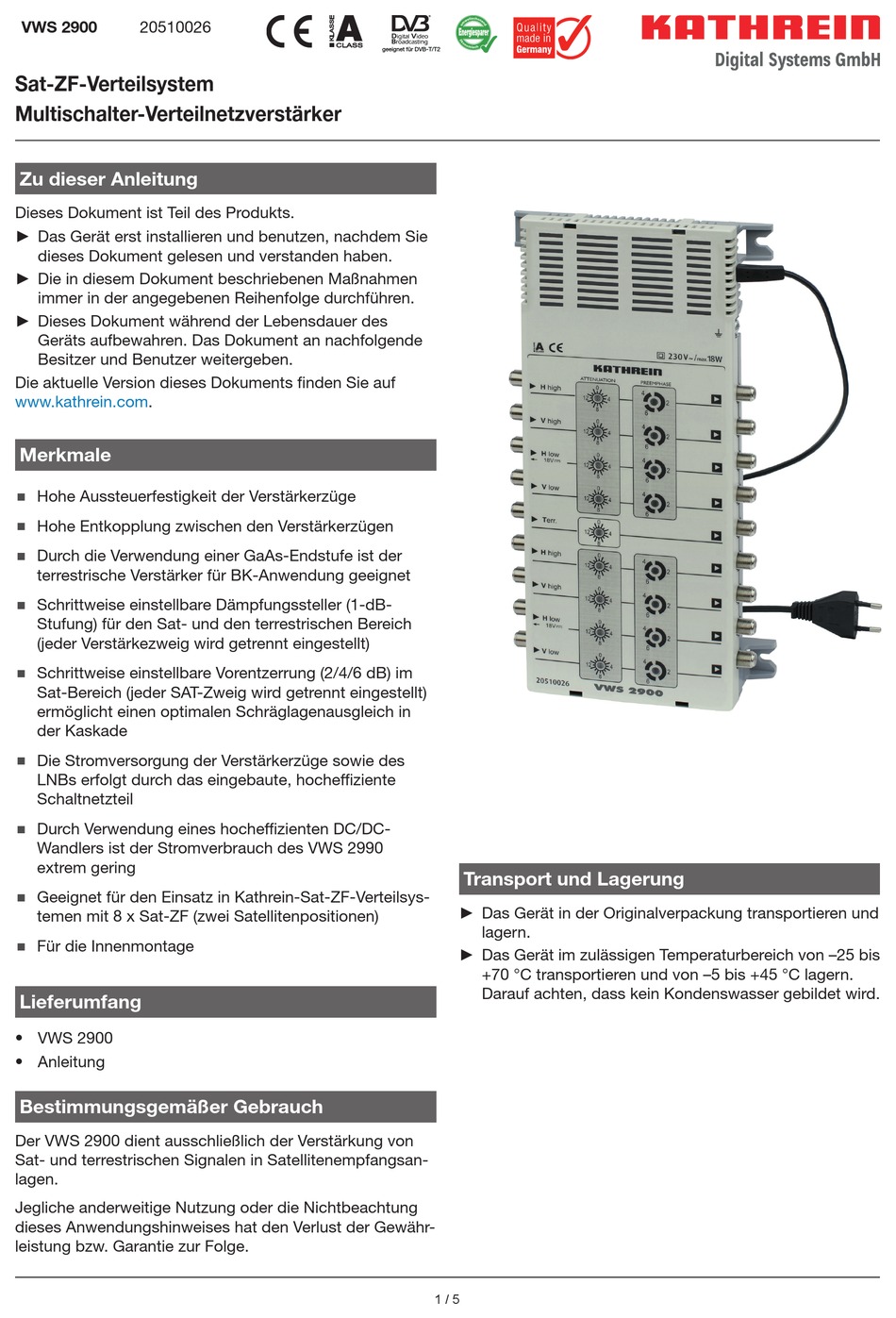

VWS 2900
20510026
Sat-ZF-Verteilsystem
Multischalter-Verteilnetzverstärker
Zu dieser Anleitung
Dieses Dokument ist Teil des Produkts.
► Das Gerät erst installieren und benutzen, nachdem Sie
dieses Dokument gelesen und verstanden haben.
► Die in diesem Dokument beschriebenen Maßnahmen
immer in der angegebenen Reihenfolge durchführen.
► Dieses Dokument während der Lebensdauer des
Geräts aufbewahren. Das Dokument an nachfolgende
Besitzer und Benutzer weitergeben.
Die aktuelle Version dieses Dokuments nden Sie auf
www.kathrein.com.
Merkmale
Hohe Aussteuerfestigkeit der Verstärkerzüge
Hohe Entkopplung zwischen den Verstärkerzügen
Durch die Verwendung einer GaAs-Endstufe ist der
terrestrische Verstärker für BK-Anwendung geeignet
Schrittweise einstellbare Dämpfungssteller (1-dB-
Stufung) für den Sat- und den terrestrischen Bereich
(jeder Verstärkezweig wird getrennt eingestellt)
Schrittweise einstellbare Vorentzerrung (2/4/6 dB) im
Sat-Bereich (jeder SAT-Zweig wird getrennt eingestellt)
ermöglicht einen optimalen Schräglagenausgleich in
der Kaskade
Die Stromversorgung der Verstärkerzüge sowie des
LNBs erfolgt durch das eingebaute, hochef ziente
Schaltnetzteil
Durch Verwendung eines hochef zienten DC/DC-
Wandlers ist der Stromverbrauch des VWS 2990
extrem gering
Geeignet für den Einsatz in Kathrein-Sat-ZF-Verteilsys-
temen mit 8 x Sat-ZF (zwei Satellitenpositionen)
Für die Innenmontage
Lieferumfang
• VWS 2900
• Anleitung
Bestimmungsgemäßer Gebrauch
Der VWS 2900 dient ausschließlich der Verstärkung von
Sat- und terrestrischen Signalen in Satellitenempfangsan-
lagen.
Jegliche anderweitige Nutzung oder die Nichtbeachtung
dieses Anwendungshinweises hat den Verlust der Gewähr-
leistung bzw. Garantie zur Folge.
geeignet für DVB-T/T2
Transport und Lagerung
► Das Gerät in der Originalverpackung transportieren und
lagern.
► Das Gerät im zulässigen Temperaturbereich von –25 bis
+70 °C transportieren und von –5 bis +45 °C lagern.
Darauf achten, dass kein Kondenswasser gebildet wird.
1 / 5
Advertisement
Table of Contents
Related Manuals for Kathrein VWS 2900
Summary of Contents for Kathrein VWS 2900
- Page 1 Darauf achten, dass kein Kondenswasser gebildet wird. Lieferumfang • VWS 2900 • Anleitung Bestimmungsgemäßer Gebrauch Der VWS 2900 dient ausschließlich der Verstärkung von Sat- und terrestrischen Signalen in Satellitenempfangsan- lagen. Jegliche anderweitige Nutzung oder die Nichtbeachtung dieses Anwendungshinweises hat den Verlust der Gewähr- leistung bzw.
-
Page 2: Technische Daten
Technische Daten VWS 2900 Bestellnummer 20510026 Eingänge 1 x terrestrisch 8 x Sat-ZF Frequenzbereich 47 – 862 950 – 2150 Verstärkung 17 – 21 22 – 24 Einstellbereich Dämpfungssteller (1-dB-Schritte) 0 – 15 0 – 15 Einstellbereich Entzerrung 2/4/6 Max. Ausgangspegel (Störprodukte 3. Ordnung) dBµV... -
Page 3: Montage- Und Sicherheitshinweise
Gerät installieren Verstärker in eine Satellitenempfangsanlage einsetzen Der Verstärker VWS 2900 wird am Eingang größerer Multischalterkaskaden oder als kaskadierbarer Verteilnetzverstärker zum Ausgleichen von Kabel-, Abzweiger- oder Verteiler-Durchgangsdämpfungen in großen Verteilnetzen eingesetzt. ► Sicherstellen, dass der Pegel am Eingang zwischen 50 bis max. 80 dBV liegt und nachfolgende Multischalter nicht übersteuert werden. - Page 4 ACHTUNG Bei Verwendung von Koaxialkabeln achten Sie besonders auf die richtige Zuordnung der Ein- bzw. Ausgänge zueinander. Der Ausgang „V low“ des Verstärkers muss mit dem Eingang „V low“ des Multischalters verbunden werden usw. ACHTUNG Gefahr von Geräteschäden! Bei größerem Durchmesser des Kabelinnenleiters als 1,2 mm bzw. Grat können die Gerätebuchsen zerstört werden.
-
Page 5: Vereinfachte Eu-Konformitätserklärung
2 9 0 0 V W S Servicestelle Sollten Sie mit diesem Kathrein-Qualitätsprodukt wider Erwarten Probleme haben, setzen Sie sich bitte mit Ihrem Fach- händler bzw. mit unserer Servicestelle in Verbindung. Die Anschrift unserer Servicestelle lautet: autronic electronic-service GmbH Hauptstr. 2a 35792 Löhnberg-Obershausen... -
Page 6: About This Guide
• VWS 2900 • Instructions for use Intended Use The VWS 2900 is used solely to amplify satellite and terrestrial signals in satellite reception systems. Any use other than that speci ed or failure to observe these application notes will invalidate the warranty or guarantee. -
Page 7: Technical Data
Technical Data Type VWS 2900 Order number 20510026 Inputs 1 x terrestrial 8 x Sat IF Frequency range 47 – 862 950 – 2150 Gain 17 – 21 22 – 24 Adjustment range of the adjustable attenuator (1 0 – 15 0 –... -
Page 8: Installation And Safety Instructions
Installing the Amplifi er in a Satellite Reception System The VWS 2900 ampli er is used at the input to large multi-switch cascades or as a cascadable distribution network ampli er for balancing the through losses of cables, splitters or distributors in large distribution networks. - Page 9 NOTICE When using coaxial cables, take particular care to ensure correct assignment of the inputs and outputs. The V low output from the ampli er must be connected to the V low input of the multi-switch, etc. NOTICE Risk of material damage to the device! If the inner cable conductor diameter is more than 1.2 mm, or if burring is present, the device sockets may be destroyed.
-
Page 10: Service Centre
2 9 0 0 V W S Service Centre If, contrary to expectation, you should have any problems with Kathrein quality products, please contact your specialist dealer or our service centre. The address of our service centre is: autronic electronic-service GmbH Hauptstr.
