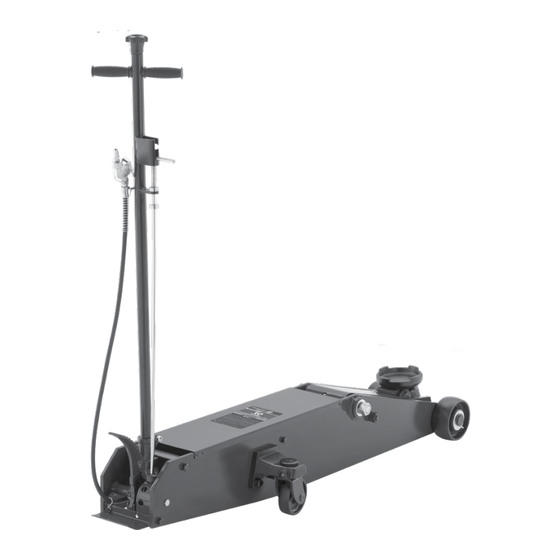

Napa Carlyle Tools 791-6620E Operating Manual & Parts List
10 ton air/hydraulic service jack
Hide thumbs
Also See for Carlyle Tools 791-6620E:
- Operating manual & parts list (16 pages) ,
- Operating manual & parts list (16 pages)
Table of Contents
Advertisement
Available languages
Available languages
Quick Links
791-6620E
791-6620E
791-6620E
10 TON
AIR/HYDRAULIC
SERVICE JACK
Capacity ...................................................................................................10 Ton
Low Height ................................................................................................. 6.25"
Raised Height ............................................................................................. 22.5"
Length ........................................................................................................... 61"
Chassis Width ............................................................................................ 7.75"
Chassis Width w/ Swivel Caster Bracket ............................................... 18.375"
Handle Length .......................................................................................... 45.75"
Saddle Diameter ......................................................................................... 5.88"
Shipping Weight ....................................................................................364 Lbs.
791-6620 E
SPECIFICATIONS
1
ASME PASE-2019
Rev. 04/08/20
Advertisement
Table of Contents
Related Manuals for Napa Carlyle Tools 791-6620E
Summary of Contents for Napa Carlyle Tools 791-6620E
- Page 1 791-6620E 791-6620E 791-6620E 10 TON AIR/HYDRAULIC SERVICE JACK ASME PASE-2019 SPECIFICATIONS Capacity ....................10 Ton Low Height ....................6.25" Raised Height ..................... 22.5" Length ......................61" Chassis Width .................... 7.75" Chassis Width w/ Swivel Caster Bracket ..........18.375" Handle Length ..................45.75" Saddle Diameter ..................
-
Page 2: Warning Information
If the manual or product labels are lost or not legible, contact NAPA for replacements. If the operator is not fluent in English, the product and safety instructions shall be read to and discussed with the operator in the operator's native language by the purchaser/owner or his designee, making sure that the operator comprehends its contents. -
Page 3: Preventative Maintenance
OPERATING MANUAL & PARTS LIST FOR 791-6620E SETUP PLEASE REFER TO THE EXPLODED VIEW DRAWING IN THIS MANUAL IN ORDER TO IDENTIFY PARTS. 1. In order to install the handle assembly (#62) in the handle socket (#36), first align the main handle tube with the largest hole in the handle socket and the lock pin rod with the smaller hole in the handle socket. -
Page 4: Troubleshooting
IMPORTANT: In order to prevent seal damage and jack failure, never use alcohol, hydraulic brake fluid, or transmission oil in the jack. Use NAPA Hydraulic Jack Oil #765-1541. - Page 5 791-6620E 10 TON AIR/HYDRAULIC SERVICE JACK RS6620E34 Complete Hydraulic Assembly RS6620B41 Complete Handle Assembly 791-6620 E Rev. 04/08/20...
- Page 6 RS6620EA Air Motor Assembly RS6620E34 Complete Hydraulic Assembly 791-6620 E Rev. 04/08/20...
- Page 7 791-6620E 10 TON AIR/HYDRAULIC SERVICE JACK INDEX NO. PART NO. DESCRIPTION QTY. INDEX NO. PART NO. DESCRIPTION QTY. Frame Bolt Washer RS660903BL Front Wheel (incl. #2, 3, 3a, 4,5) RS6620E34 Complete Hydraulic Power Unit RS660903A Roller Bearing Set Cover Board Snap Ring RS660932BL Handle Socket...
-
Page 8: Especificaciones
791-6620E 791-6620E 791-6620E 10 TONELADAS GATO NEUMÁTICO/HIDRÁULICO PARA SERVICIO ASME PASE-2019 ESPECIFICACIONES Capacidad ..................10 Toneladas Altura baja ................158.8 mm (6.25") Altura elevada ................571 mm (22.5") Longitud ................1,549.44 mm (61") Anchura del chasis ..............196.6 mm (7.75") Anchura del chasis con ménsula de ruedecilla giratoria ............ -
Page 9: Información De Advertencia
Si las etiquetas del manual o producto son ilegibles o no están en su lugar, deberá ponerse en contacto con NAPA para obtenerlas gratis. El comprador/ propietario o una persona designada deberá... -
Page 10: Montaje
MANUAL DEL FUNCIONAMIENTO Y LISTA DE PIEZAS PARA 791-6620E MONTAJE CONSULTE POR FAVOR EL DIBUJO DE VISTA EN DETALLE EN ESTE MANUAL PARA IDENTIFICAR LAS PARTES. 1. Con el fin de instalar el ensamble del mango (#62) en el casquillo del mango (#36), primero alinee el tubo principal del mango con el agujero más grande en el casquillo del mango y la barra del pasador de fijación con el agujero más pequeño en el casquillo del mango. -
Page 11: Diagnóstico De Averías
Las etiquetas y literatura de repuesto están disponibles con el fabricante. GARANTÍA: Para mayores informes sobre la garantía, comuníquese por favor con su tienda local de partes automotrices NAPA. 791-6620 E... -
Page 12: Spécifications
791-6620E 791-6620E 791-6620E 10 TONNES CRIC HYDRAULIQUE/À AIR ASME PASE-2019 SPÉCIFICATIONS Capacité .................... 10 Tonnes Altura baja ................158,8 mm (6,25 po) Altura elevada ..............571,5 mm (22,5 po) Longueur ................1 549,4 mm (61 po) Largeur du châssis .............. 196,6 mm (7,75 po) Largeur du châssis avec support de roulette pivotante ........ - Page 13 état et le ranger dans un endroit facilement accessible à tous ceux qui doivent le lire. Si le manuel ou les étiquettes de l'outil sont perdus ou illisibles, communiquer avec NAPA pour obtenir un remplacement. Si l’utilisateur ne parle pas couramment le français, les consignes de sécurité...
-
Page 14: Installation
MANUEL DE FONCTIONNEMENT ET LISTE DE PIÈCES POUR 791-6620E INSTALLATION PRIÈRE DE CONSULTER LA VUE ÉCLATÉE DU PRODUIT DANS LE PRÉSENT MANUEL AFIN D’IDENTIFIER LES PIÈCES. 1. Pour installer l'ensemble-manche (#62) dans le fixe-manche (#36), alignez d'abord le tube de manche principal avec l'orifice le plus grand dans le fixe-manche et la tige de la goupille de verrouillage avec l'orifice plus petit dans le fixe-manche. -
Page 15: Dépannage
/ ou l’utilisateur est responsable de s’assurer qu’ils soient maintenus lisibles et intacts. Les étiquettes de remplacement et la littérature sont disponibles auprès du manufacturier. GARANTIE Pour plus de renseignements au sujet de la garantie, veuillez communiquer avec votre magasin de pièces automobiles NAPA local. 791-6620 E Rev. 04/08/20...
