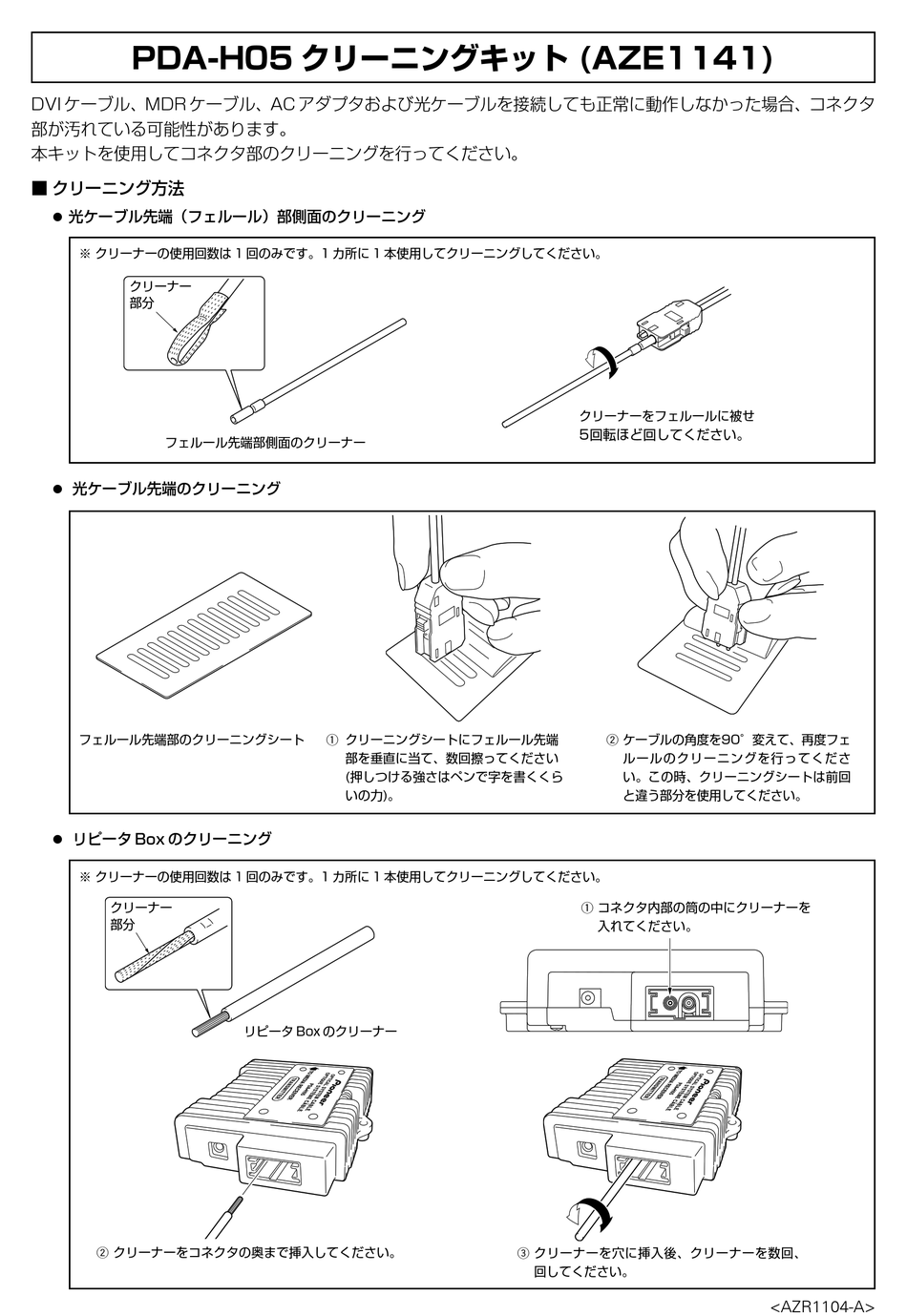

PDA-H05 クリーニングキット (AZE1141)
DVI ケーブル、MDR ケーブル、AC アダプタおよび光ケーブルを接続しても正常に動作しなかった場合、コネクタ
部が汚れている可能性があります。
本キットを使用してコネクタ部のクリーニングを行ってください。
■ クリーニング方法
光ケーブル先端（フェルール）部側面のクリーニング
※ クリーナーの使用回数は 1 回のみです。1 カ所に 1 本使用してクリーニングしてください。
クリーナー
部分
フェルール先端部側面のクリーナー
光ケーブル先端のクリーニング
フェルール先端部のクリーニングシート
リピータ Box のクリーニング
※ クリーナーの使用回数は 1 回のみです。1 カ所に 1 本使用してクリーニングしてください。
クリーナー
部分
2 クリーナーをコネクタの奥まで挿入してください。
1 クリーニングシートにフェルール先端
部を垂直に当て、数回擦ってください
(押しつける強さはペンで字を書くくら
いの力)。
リピータ Box のクリーナー
クリーナーをフェルールに被せ
5回転ほど回してください。
2 ケーブルの角度を90°変えて、再度フェ
ルールのクリーニングを行ってくださ
い。この時、クリーニングシートは前回
と違う部分を使用してください。
1 コネクタ内部の筒の中にクリーナーを
入れてください。
3 クリーナーを穴に挿入後、クリーナーを数回、
回してください。
<AZR1104-A>
