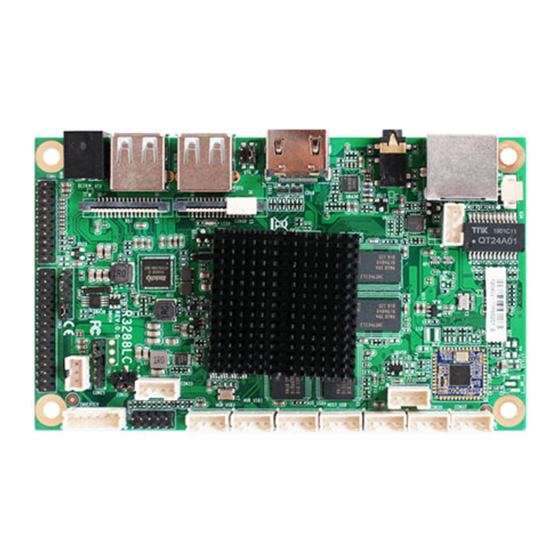

R3288LC-2N Series
User's Manual
P/N: G03-R3288LC-F
Revision: 2.0
Release date: October 1, 2019
Notice:
* Specifications and Information contained in this documentation are furnished for information use only, and are
subject to change at any time without notice, and should not be construed as a commitment by manufacturer.

Advertisement

Chapters

Table of Contents
loading

Related Manuals for JETWAY R3288LC-2N Series

Summary of Contents for JETWAY R3288LC-2N Series

  • Page 1 R3288LC-2N Series User’s Manual P/N: G03-R3288LC-F Revision: 2.0 Release date: October 1, 2019 Notice: * Specifications and Information contained in this documentation are furnished for information use only, and are subject to change at any time without notice, and should not be construed as a commitment by manufacturer.
  • Page 2 Environmental Protection Announcement Do not dispose this electronic device into the trash while discarding. To minimize pollution and ensure environment protection of mother earth, please recycle.

  • Page 3: Table Of Contents

    TABLE OF CONTENT ENVIRONMENTAL SAFETY INSTRUCTION ................iii USER’S NOTICE ........................iv MANUAL REVISION INFORMATION ..................iv ITEM CHECKLIST ........................iv CHAPTER 1 INTRODUCTION OF THE MOTHERBOARD FEATURE OF MOTHERBOARD ................1 SPECIFICATION ......................2 PRODUCT DIAGRAM ....................3 CHAPTER 2 HARDWARE INSTALLATION REAR I/O CONNECTORS ..................

  • Page 4: Environmental Safety Instruction

    Environmental Safety Instruction  Avoid the dusty, humidity and temperature extremes. Do not place the product in any area where it may become wet.  0 to 40 centigrade is the suitable temperature. (The temperature comes from the request of the chassis and thermal solution) ...

  • Page 5: User's Notice

    USER’S NOTICE COPYRIGHT OF THIS MANUAL BELONGS TO THE MANUFACTURER. NO PART OF THIS MANUAL, INCLUDING THE PRODUCTS AND SOFTWARE DESCRIBED IN IT MAY BE REPRODUCED, TRANSMITTED OR TRANSLATED INTO ANY LANGUAGE IN ANY FORM OR BY ANY MEANS WITHOUT WRITTEN PERMISSION OF THE MANUFACTURER.

  • Page 6: Chapter 1 Introduction Of The Motherboard

    Chapter 1 Introduction of the Motherboard Feature of Motherboard  Rockchip® ARM Cortex A17 RK3288 Quad - core 1.8GHz  Onboard 2GB DDR3L 1333MHz DRAM  Onboard 8G Flash ROM (Max.64GB)  1 * Realtek GbE LAN  1*RS232, 2*UART,1*Debug ...

  • Page 7: Specification

    1-2 Specification Spec Description  120 * 72mm Size  Rockchip® ARM Cortex A17 RK3288 1.8GHz SoC * for detailed CPU support information please visit our website.  ® Rockchip RK808-B PMU  Onboard 2GB DDR3L 1333MHz DRAM Memory  1* Micro SD (TF) Card Socket (Max 64GB) Expansion ...

  • Page 8: Product Diagram

    1-3 Product Diagram Top View: OTG: OTG/ USB 2.0 ADUIO: DCIN: HUB_USB2: Port Line-out/MIC 12V DC-In USB 2.0 Port LAN: Port Power Jack OTG_JP (Jumper): HDMI Port RJ-45 LAN Port USB/OTG Select CON1: CON44: Speaker DSI: MIPI DSI CON38: MIPI DRAM CON2 (Jumper): EDP_VCC Select...
  • Page 9 Bottom View: J1:Micro_SD(TF) Card Socket EMMC Rear Connectors: Name DCIN 12V DC–in Power Jack HUB_USB2 USB 2.0 Port USB 2.0 & OTG Port HDMI Port Connector AUDIO Audio Line-out & MIC Combo Jack TF (Bottom) Micro-SD (TF) Card Socket RJ-45 LAN Port Connector...
  • Page 10 Internal Connector, Headers & Jumpers: Name Description CON6 IR Connector 3-pin Block CON 33 Power Switch/Recovery/ Reset 4-pin Block Connector HUB_USB3/HUB_USB1/ USB 2.0 Connector 4-pin Block HUB_USB4/HOST_USB CON36 UART TTL/ RS232/ RS485 Connector 4-pin Block CON39 UART TTL Connector 4-pin Block CON37 RS232/UART TTL Connector 4-pin Block...

  • Page 11: Chapter 2 Hardware Installation

    Chapter 2 Hardware Installation 2-1 Rear I/O Connectors RJ-45 USB 2.0/OTG DC-IN LAN Port USB 2.0 Port Audio Port Micro SD (TF) Card Socket Icon Name Function For user to connect compatible power adapter 12V DC-in DCIN to provide power supply for the system. Power Jack To connect USB keyboard, mouse or other HUB_USB2 USB 2.0 Port...

  • Page 12: Internal Connectors, Headers And Jumpers

    This connector is standard RJ-45 LAN jack for RJ-45 LAN Port Network connection. 2-2 Internal Connectors, Headers & Jumpers CON6 (3-pin): IR Connector CON6 CON33 (4-pin): Power Switch& Recovery & Reset Connector CON33...
  • Page 13 HUB_USB3/HUB_USB1/HUB_USB4/HOST_USB (4-pin): USB 2.0 Connector HUB_USB3 HOST_USB HUB_USB1 HUB_USB4 CON36 (4-pin): UART TTL/ RS232/RS485 Connector Pin1 Pin1 RS485 UART TTL/RS232 CON36...
  • Page 14 CON39 (4-pin): UART TTL Connector CON39 CON37 (4-pin): RS232/UART TTL Connector Pin1 CON37...
  • Page 15 CON47 (4-pin): Debug Connector CON47 CON44 (4-pin): 3W Speaker Connector CON44...
  • Page 16 CON38 (15-pin): MIPI CSI Connector CON38 Pin1 Pin15...
  • Page 17 DSI (15-pin): MIPI DSI Connector Pin Define CLKP CLKN Pin1 Pin15 GPIO (10-pin): 4-bit GPIO & I2C Combo Header Block GPIO...
  • Page 18 CON1 (20-pin): EDP Header CON1 Pin Define Pin No. Pin No. Pin Define BKLT_12V EDP_ EDP_ TX0N TX0P EDP_ EDP_ TX1N TX1P EDP_ EDP_ TX2N TX2P EDP_ EDP_ TX3N TX3P EDP_ EDP_ AUXN AUXP LCD_EN LCD_ADJ BKLT_3V3 BKLT_5V...
  • Page 19 CON3 (30-pin): 24-bit dual channel LVDS Header CON3 Pin Define Pin No. Pin No. Pin Define LVDS_VCC LVDS_VCC LVDS_VCC LVDSA_DATAN0 LVDSA_DATAP0 LVDSA_DATAN1 LVDSA_DATAP1 LVDSA_DATAN2 LVDSA_DATAP2 LVDSA_CLKN0 LVDSA_CLKP0 LVDSA_DATAN3 LVDSA_DATAP3 LVDSB_DATAN5 LVDSB_DATAP5 LVDSB_DATAN6 LVDSB_DATAP6 LVDSB_DATAN7 LVDSB_DATAP7 LVDSB_CLKN1 LVDSB_CLKP1 LVDSB_ DATAN8 LVDSB_DATAP8...
  • Page 20 INVERTER (6-pin): Inverter Connector Pin1 INVERTER CON2 (6-pin): EDP LCD_VCC Select Jumper 3.3V CON2 1-2 Closed: 3-4 Closed: 5-6 Closed: 12V; 3.3V (Default).
  • Page 21 CON25 (6-pin): LVDS LCD_VDD Select Jumper CON25 CON31 (3-pin): Backlight_PWR Select Jumper CON31...
  • Page 22 OTG_JP (4-pin): USB/OTG Select Jumper OTG_JP...
  • Page 23 R3288LC-2N 系列 用户手册 版本: 2.0 发布日期: October 1, 2019 *注意: 本文档中包含的规格和信息仅供参考，如有任何更改，恕不另行通知，且不应 理解 为制 造商的承诺。...
  • Page 24 环境保护警告 请勿将废弃的电子产品扔入垃圾箱。为保护地球母亲减少污染，请注意回收！...
  • Page 25 目录 环境安全性须知 .......................... iv 版权通告 ............................ v 手册版本 ............................ v 包装项目表 ..........................v 第一章 主板简介 主板特色 ........................1 主板规格 ........................2 产品布局图 ........................3 第二章 硬件安装 后面板输入/输出连接器 ....................6 内置连接器,排针和跳线 ....................7...

  • Page 26: 环境安全性须知

    环境安全性须知  灰尘、潮湿以及剧烈的温度变化都会影响主板的使用寿命,请尽量避免在这些恶劣 环境地方放置和使用.  本产品的标准使用环境温度为 0 度~40 度 (数据来自于主芯片要求).  一般情况下，当环境温度变化过大, 可能导致接插件 (CONNECTOR) 之间产生 接触性故障,组件与线路板之间的焊点可能会因长时间热涨冷缩而产生裂纹. 计算 机从冷的环境进入温暖的环境以后， 可能需要一过适应期才能开机, 否则会产生结 露现象， 这些附着在电路板或元器件表面的小水珠, 轻者腐蚀和氧化元器件和电路 板造成计算机不稳定, 严重者造成短路烧毁组件。 使用本产品时， 如环境温度过低， 建议使用者等环境温度回温才进行开机.  本产品上的插件式电容会因环境温度上升造成其表面温度上升而可能影响其使用 寿命，建议使用者要用散热效果良好的机箱。使用封闭式机箱会导致机箱内温度 过高，从而损害其它组件的使用寿命.  使用者在超频时需要注意温度及散热的装置，否则可能会影响本产品的组件温度 异常升高，最普遍为电容不胜负荷而烧毁和组件寿命的减短.

  • Page 27: 版权通告

    版权通告 本手册的版权属于制造厂商。本手册的任何部分，包括产品，软件的描述未经制造厂的 书面授权都不能以任何方式或任何手段复制，传播或翻译成任何语言文字。 本手册包含了正常使用该主板所需的一切信息并且我们确信本手册可以适合用户的需 求，但是本手册在任何时间的修正与更改不会另行通告。使用手册中的内容如有错误， 恳请谅解。制造厂商提供的使用手册不应当被视作为任何种类，形式的担保。并且也不 会为任何间接的，特殊的，偶然的或相应而生的损害（包括利益损失的伤害，丢失交易、 用户数据，交易的中断或与之类似的）负责。 手册中出现的产品或公司名称为其相应商标或版权持有者所有。在此仅作为识别和说明 作用，并无侵权意图。 手册版本 版本 手册版本历史 发布日期 第二次发布 October 1, 2019 包装项目表  主板...

  • Page 28: 第一章 主板简介

    第一章 主板简介 主板特色  板载1.8GHz Rockchip® ARM Cortex A17 RK3288四核处理器  板载2GB DDR3L 1333MHz内存  板载8G EMMC闪存(可选版本最高支持64GB)  1 * Realtek 千兆网络  1*RS232 + 2* UART+ 1*Debug侦错连接器  支持6* USB 2.0连接器  支持1* OTG 连接器(和其中一个USB2.0共用)  支持1* HDMI, 1*eDP, 1* 24位元双通道LVDS,1*MIPI DSI, 1*MIPI CSI ...

  • Page 29: 主板规格

    1-2 主板规格 规格 描述  120 * 72mm 尺寸  Rockchip® ARM Cortex A17 RK3288 1.8GHz SoC 更多 规格请访问官网  ® Rockchip RK808-B PMU 内存  板载 2GB DDR3L 1333MHz 内存 扩展设备  1* Micro SD (TF)卡插槽 (最高支持64GB) 存储  板载8GB EMMC闪存...

  • Page 30: 产品布局图

    1-3 产品布局图 正面图 OTG: ADUIO: DCIN: OTG/ USB 2.0 音频输出 麦克风 12V DC-In HUB_USB2: LAN: 电源接口 跳线 OTG_JP HDMI USB 2.0 RJ-45 网口 选择 USB/OTG CON1: CON44: 扬声器 DSI: MIPI DSI CON38: MIPI CSI DRAM CON2 ( 跳线 EDP_VCC 选择 Wi-Fi &...
  • Page 31 背面图 J1:Micro_SD(TF)卡 插槽 EMMC 后面板连接器： 丝印料号 名称 12V DC 电源输入接口 DCIN USB 2.0 端口连接器 HUB_USB2 USB 2.0 & OTG 端口连接器 HDMI 端口连接器 音频输出 & 麦克风组合接口 AUDIO Micro-SD (TF) 卡插槽 TF (背面) RJ-45 网口连接器...
  • Page 32 内置连接器，排针 跳线 & 丝印料号 名称 描述 IR 连接器 3 引脚 CON6 电源开关/恢复/重启连接器 4 引脚 CON 33 USB 2.0 连接器 4 引脚 HUB_USB3/HUB_USB1/ HUB_USB4/HOST_USB UART TTL/ RS232/ RS485 连接器 4 引脚 CON36 UART TTL 连接器 4 引脚 CON39 RS232/UART TTL 连接器 4 引脚...

  • Page 33: 第二章 硬件安装

    第二章 硬件安装 2-1 后面板输入/输出连接器 DC-IN RJ-45 USB 2.0/OTG 电源接口 网络端口 端口 USB 2.0 音频接口 端口 Micro SD (TF)卡 插槽 图标 丝印料号 名称 功能 12V DC 电源输入 DCIN 通过兼容的电源适配器提供 DC 12V 电源输出。 接口 用来连接兼容 USB 2.0 规格的键盘， 鼠标和其他 HUB_USB2 USB 2.0 端口 设备...

  • Page 34: 内置连接器,排针和跳线

    RJ-45 网络端口 用于网络连接的 RJ-45 连接器。 2-2 内置连接器,排针和跳线 CON6 (3-引脚): IR 连接器 CON6 CON33 (4-引脚): 电源开关&恢复&重启连接器 CON33...
  • Page 35 HUB_USB3/HUB_USB1/HUB_USB4/HOST_USB (4-引脚): USB 2.0 连 接器 P i n 1 HUB_USB3 HOST_USB HUB_USB1 HUB_USB4 CON36 (4-引脚): UART TTL/ RS232/RS485 连接器 Pin1 Pin1 RS485 UART TTL/RS232 CON36...
  • Page 36 CON39/CON37 (4-引脚): UART TTL 连接器 CON39 CON37 (4-引脚): RS232/UART TTL 连接器 CON37...
  • Page 37 CON47 (4-引脚):Debug 侦错连接器 CON47 CON44 (4-引脚):扬声器连接器 CON44...
  • Page 38 CON38 (15-引脚): MIPI CSI 连接器 CON38 Pin1 Pin15...
  • Page 39 DSI (15-引脚): MIPI DSI 连接器 Pin1 Pin15 GPIO (10-引脚): 4-位元 GPIO & I2C 组合排针 GPIO...
  • Page 40 CON1 (20-引脚): EDP 排针 CON1 定义 编号 编号 定义 BKLT_12V EDP_ EDP_ TX0N TX0P EDP_ EDP_ TX1N TX1P EDP_ EDP_ TX2N TX2P EDP_ EDP_ TX3N TX3P EDP_ EDP_ AUXN AUXP LCD_EN LCD_ADJ BKLT_3V3 BKLT_5V...
  • Page 41 CON3 (30-引脚): 24-位元双通道 LVDS 排针 CON3 定义 编号. 编号. 定义 LVDS_VCC LVDS_VCC LVDS_VCC LVDSA_DATAN0 LVDSA_DATAP0 LVDSA_DATAN1 LVDSA_DATAP1 LVDSA_DATAN2 LVDSA_DATAP2 LVDSA_CLKN0 LVDSA_CLKP0 LVDSA_DATAN3 LVDSA_DATAP3 LVDSB_DATAN5 LVDSB_DATAP5 LVDSB_DATAN6 LVDSB_DATAP6 LVDSB_DATAN7 LVDSB_DATAP7 LVDSB_CLKN1 LVDSB_CLKP1 LVDSB_ DATAN8 LVDSB_DATAP8...
  • Page 42 INVERTER (6-排针): LVDS 变压器 INVERTER CON2 (6-引脚): EDP LCD_VCC 选择跳线 3.3V CON2 1-2 Closed: 3-4 Closed: 5-6 Closed: 12V; 3.3V (Default).
  • Page 43 CON25 (6-引脚): LVDS LCD_VDD 选择跳线 CON25 CON31 (3-引脚): Backlight_PWR 选择跳线 →变压器背光电源 CON31 (Backlignt_PWR) 5 3 1 5 3 1 CON31 6 4 2 6 4 2 2-4 短接=3.3V; 3-4 短接=5V; 4-6 短接=12V.
  • Page 44 OTG_JP(4-引脚): USB/OTG 功能选择跳线 OTG_JP...
