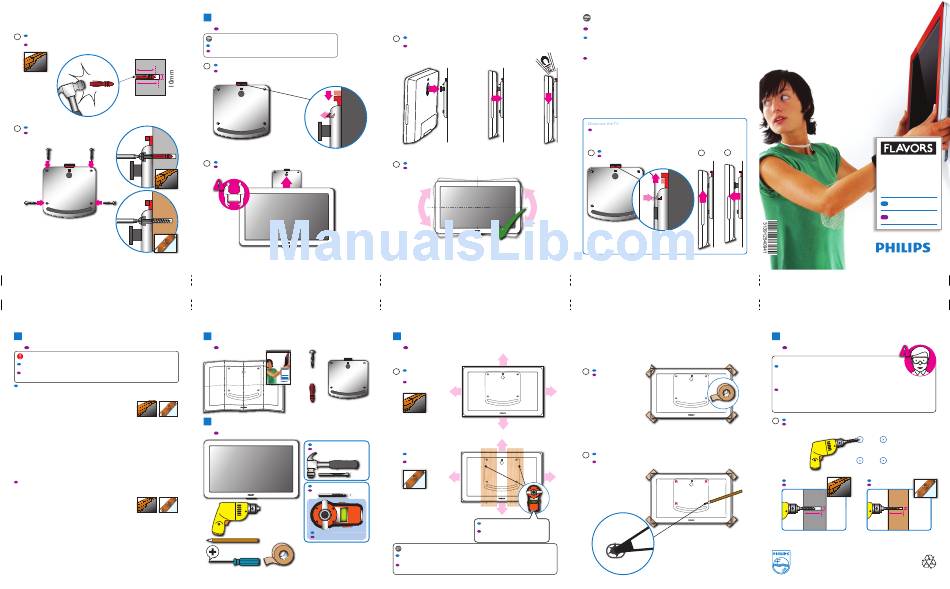

ii
Masonry walls only: Hammer all wall plugs into the drilled holes.
Ensure all plugs are completely
and firmly inserted into the wall.
Solo pareti in muratura: Inserire con un mar tello tutti i tasselli da parete nei fori praticati.
Assicurarsi che
Assicurarsi che tutti i tasselli siano inseriti completamente e saldamente nella parete.
50mm
60mm
iii
Place the wall mount over the drilled holes and secure all screws
Collocare il suppor to a parete sui fori praticati e fissare le viti
1
Before you begin
Operazioni preliminari
IT
This wall mount is designed strictly to mount the 32PFL6403D TV only. Do not use this wall mount
for any other purpose.
Questo montaggio a parete è progettato esclusivamente per il televisore 32PFL6403D. Non utilizzare
questo montaggio a parete per altri scopi.
• Read and thoroughly understand these instructions before attempting installation.
Philips bears no responsibility for improper installation of this wall mount that results in
property damage, injury or death. If you are unsure of any part of this installation, contact a qualified
installer for assistance or contact Philips Customer Support in your country.
• This wall mount is designed strictly for installation on a vertical wall constructed
Masonry wall
Stud wall
of wooden wall studs or masonry (solid concrete, brick or stone) only:
• This wall mount is not designed for installation on walls constructed of metal studs. If you are unsure
of your wall composition, contact a qualified installer.
• Before you choose where to mount your TV, ensure that the following is true:
1. The wall is capable of supporting up to five times the combined weight of the mount and the TV
2. The wall is completely flat and vertical
3. The area is adequately ventilated with at least 10 cm of ventilation around the TV
4. The area is near devices and connection outlets so no strain is placed on cables
• For installation on stud walls, the wall mount must be secured to two adjacent wood studs approximately
300 mm apart
• A minimum of two people is required for this installation. Do not attempt to install this wall mount
alone
• Leggere attentamente le presenti istruzioni prima di procedere con l'installazione.
Philips non sarà da ritenersi responsabile in caso di danni o lesioni riconducibili al montaggio
a parete non corretto. In caso di dubbi sull'installazione, contattare un tecnico qualificato per l'assistenza
o contattare il centro di assistenza clienti Philips del proprio paese.
• Questo montaggio a parete è progettato esclusivamente per pareti verticali
Parete in muratura
Parete con montanti
costruite con montanti per pareti in legno o in muratura
(calcestruzzo, mattoni o pietre):
• Questo montaggio a parete non è progettato per pareti costruite con montanti in metallo.
In caso di dubbi sul tipo di parete, contattare un tecnico qualificato.
• Prima di scegliere dove montare il televisore, accertarsi che siano soddisfatte le seguenti condizioni:
1. La parete sia in grado di supportare fino a cinque volte il peso combinato del montaggio e del televisore
2. La parete sia completamente piana e verticale
3. L'area sia adeguatamente ventilata con almeno 10 cm intorno al televisore per consentirne la ventilazione
4. L'area sia vicina ai dispositivi e alle prese di collegamento in modo che i cavi non siano
sottoposti ad alcuna tensione
• Per l'installazione sulle pareti con montanti, il montaggio a parete deve essere fissato a due montanti in
legno adiacenti distanti circa 300 mm l'uno dall'altro
• Per l'installazione sono necessarie almeno due persone. Non tentare di installare il montaggio a parete da soli.
6
Wall mount the TV
Montare il televisore a parete
IT
Before wall mounting the TV, connect your devices, the mains cord and antenna
Prima di montare il televisore a parete, collegare i dispositivi, il cavo di alimentazione
e l'antenna
Check that the release lever is pushed down and that the safety lock protrudes out
i
Verificare che la leva di sgancio sia posizionata verso il basso e che il blocco di sicurezza sia proteso
verso l'esterno
ii
Using two people, lift the TV
Sollevare il televisore in due persone
2
Check what's in the box
Contenuto della confezione
one
IT
4 X
X
Ø8 X 60 mm
60 mm
Wall Mount Guide
32FWF1013/00
www.philips.com/flavors
Register your product and get suppor t at
EN
Wall mount installation
Installazione del
IT
montaggio a parete
4 X
10 X 50 mm
0 mm
3
What else you will need
Altri strumenti necessari
IT
For a masonry wall
Per una parete in muratura
p
10 mm
For a stud wall
Per una parete con montanti
p
6.5 mm
Stud sensor
Stud sensor
Rilevatore di montanti
iii
Carefully mount the TV straight onto the wall mount hook. Do not angle the TV onto the hook.
A 'click' sound indicates that the TV is correctly mounted and locked into place.
Montare attentamente il televisore sul gancio del suppor to a parete in posizione dritta.
Non inclinare il televisore sul gancio. Un clic indica che il televisore è stato montato correttamente.
iv
Check that the TV is correctly aligned. Do not angle the TV more than 10 degrees off center.
Verificare che il televisore sia allineato correttamente. Non inclinare il televisore oltre 10 gradi dal centro.
4
Mark the wall
Contrassegnare la parete
IT
i
Place the template at
a suitable location on a
masonry wall
Posizionare la dima su una parete in
muratura nel punto desiderato
Place the template at
a suitable location on a stud wall
Posizionare la dima su una parete
con montanti nel punto desiderato
300 mm
Use the stud sensor to locate two adjacent
wood studs approximately 300 mm apart
Utilizzare il rilevatore di montanti per
individuare due montanti in legno adiacenti
distanti circa 300 mm l'uno dall'altro
If necessary, check that a stud is present by tapping a nail through the marked location. If the nail
encounters resistance, a stud is present.
Se necessario, verificare la presenza di un montante piantando un chiodo nel punto contrassegnato.
Se il chiodo incontra resistenza, significa che è presente un montante.
Notes
Notes
IT
• See the Flavors Quick Start Guide for instructions on how to mount the Flavors frame, run first time setup
and apply a new menu theme
• If your TV was previously on a stand, set [Position] in the [Sound] settings menu from
[Table-top] to [Wall mount]. See the Flavors User Manual for instructions.
• Consultare la Guida di avvio rapido Flavors per le istruzioni relative al montaggio della struttura Flavors,
all'esecuzione della configurazione iniziale e all'applicazione di un nuovo tema del menu.
• Se il televisore era precedentemente montato su un supporto, modificare l'impostazione di [Posizione]
nel menu [Suono] da [Da appoggio] a [Montaggio a parete]. Per ulteriori informazioni, consultare il
manuale dell'utente Flavors.
Smontare il televisore
i
Pull up the release lever to retract the safety lock
ii
iii
Tirare verso l'alto la leva di sgancio per spingere il blocco di
sicurezza all'indietro
ii
Tape the template to the wall
Fissare la dima alla parete
Pierce the template at the indicated points with a pencil. Remove the template after
iii
verifying that the wall is clearly marked.
Perforare con una matita la dima nei punti indicati (due punti esterni opzionali per le pareti
con montanti). Rimuovere la dima dopo aver verificato che la parete sia stata ben contrassegnata.
x 4
Wall Mount Guide
32FWF1013/00
Register your product and get suppor t at
www.philips.com/flavors
Wall mount installation
EN
Installazione del
IT
montaggio a parete
5
Secure the wall mount
Fissare il supporto a parete
IT
Before operating any tools:
• Read, understand and follow all safety and operating information supplied with
the tools
• Adequately protect yourself with safety equipment
• Keep unprotected people, particularly children, away from the work area
Prima di azionare eventuali strumenti:
• Leggere attentamente tutte le informazioni relative alla sicurezza e al funzionamento fornite con gli
strumenti e attenersi a quanto indicato
• Proteggersi adeguatamente con misure di sicurezza idonee
• Tenere le persone non protette e soprattutto i bambini lontano dall'area di lavoro
i
Drill holes at the marked points to the specified depth
Praticare un foro nei punti contrassegnati alla profondità specificata
x 4
On a masonry wall
On a stud wall
Su una parete in muratura
a
Su una parete con montanti
nti
10mm
10mm
6.5mm
6.5mm
60mm
60mm
Specifications are subject to change without notice
Trademarks are the property of Koninklijke Philips Electronics N.V.
or their respective owners
2008 © Koninklijke Philips Electronics N.V. All rights reserved.
www.philips.com
