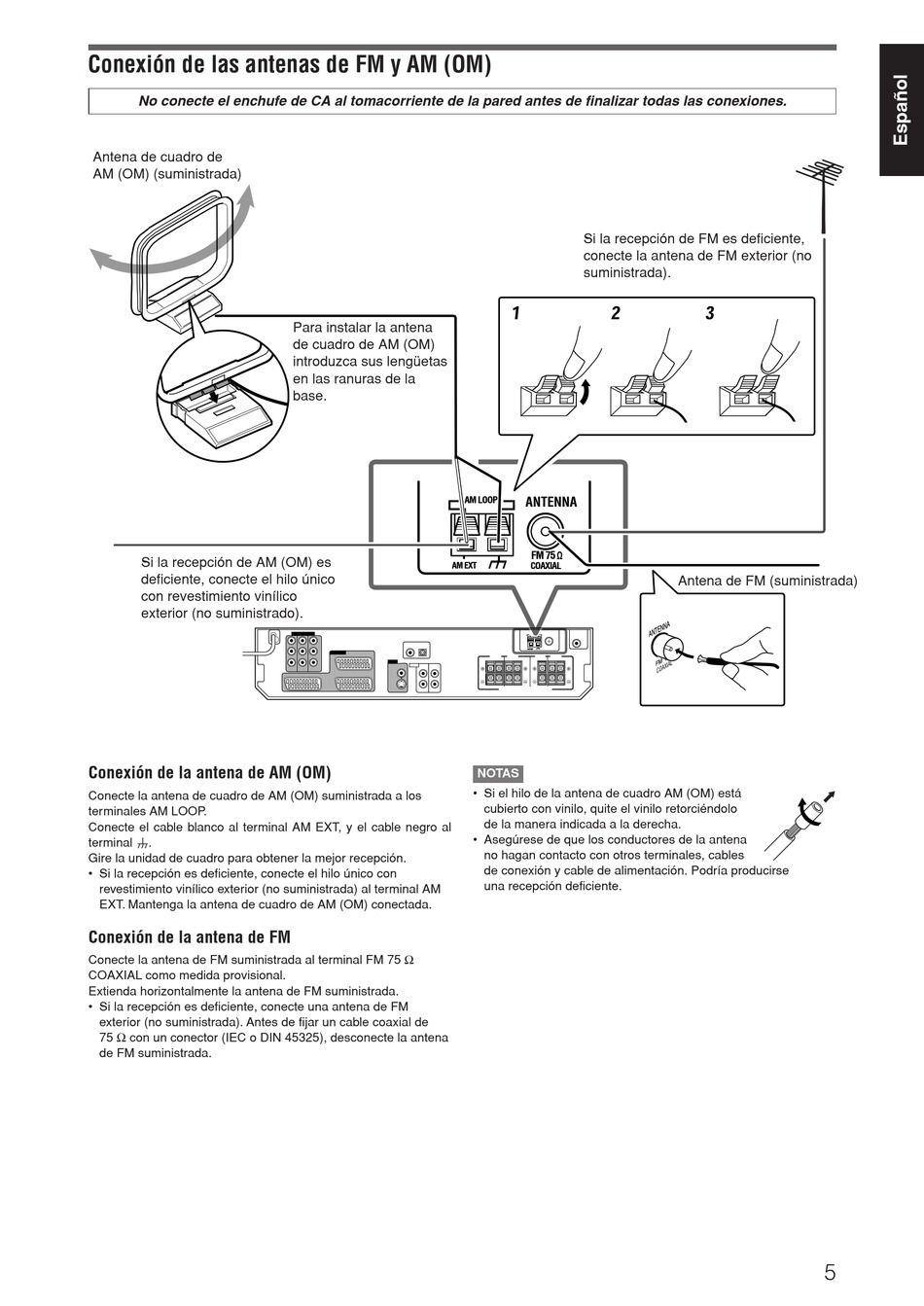

Conexión de las antenas de FM y AM (OM)
No conecte el enchufe de CA al tomacorriente de la pared antes de finalizar todas las conexiones.
Antena de cuadro de
AM (OM) (suministrada)
Si la recepción de AM (OM) es
deficiente, conecte el hilo único
con revestimiento vinílico
exterior (no suministrado).
Conexión de la antena de AM (OM)
Conecte la antena de cuadro de AM (OM) suministrada a los
terminales AM LOOP.
Conecte el cable blanco al terminal AM EXT, y el cable negro al
terminal H.
Gire la unidad de cuadro para obtener la mejor recepción.
• Si la recepción es deficiente, conecte el hilo único con
revestimiento vinílico exterior (no suministrada) al terminal AM
EXT. Mantenga la antena de cuadro de AM (OM) conectada.
Conexión de la antena de FM
Conecte la antena de FM suministrada al terminal FM 75 Ω
COAXIAL como medida provisional.
Extienda horizontalmente la antena de FM suministrada.
• Si la recepción es deficiente, conecte una antena de FM
exterior (no suministrada). Antes de fijar un cable coaxial de
75 Ω con un conector (IEC o DIN 45325), desconecte la antena
de FM suministrada.
Para instalar la antena
de cuadro de AM (OM)
introduzca sus lengüetas
en las ranuras de la
base.
AM LOOP
AM EXT
Si la recepción de FM es deficiente,
conecte la antena de FM exterior (no
suministrada).
ANTENNA
FM 75
COAXIAL
AM EXT
NOTAS
• Si el hilo de la antena de cuadro AM (OM) está
cubierto con vinilo, quite el vinilo retorciéndolo
de la manera indicada a la derecha.
• Asegúrese de que los conductores de la antena
no hagan contacto con otros terminales, cables
de conexión y cable de alimentación. Podría producirse
una recepción deficiente.
