ELECTRIC COOKTOP INSTALLATION INSTRUCTIONS
INSTALLATION AND SERVICE MUST BE PERFORMED BY A QUALIFIED INSTALLER.
IMPORTANT: SAVE FOR LOCAL ELECTRICAL INSPECTOR'S USE.
READ AND SAVE THESE INSTRUCTIONS FOR FUTURE REFERENCE.
FOR YOUR SAFETY: Do not store or use gasoline or other flammable vapors and liquids in
the vicinity of this or any other appliance.
WARNING
1
Advertisement
Table of Contents
Related Manuals for Sears 30 Coil Elements
Summary of Contents for Sears 30 Coil Elements
- Page 1 ELECTRIC COOKTOP INSTALLATION INSTRUCTIONS INSTALLATION AND SERVICE MUST BE PERFORMED BY A QUALIFIED INSTALLER. IMPORTANT: SAVE FOR LOCAL ELECTRICAL INSPECTOR'S USE. READ AND SAVE THESE INSTRUCTIONS FOR FUTURE REFERENCE. FOR YOUR SAFETY: Do not store or use gasoline or other flammable vapors and liquids in the vicinity of this or any other appliance.

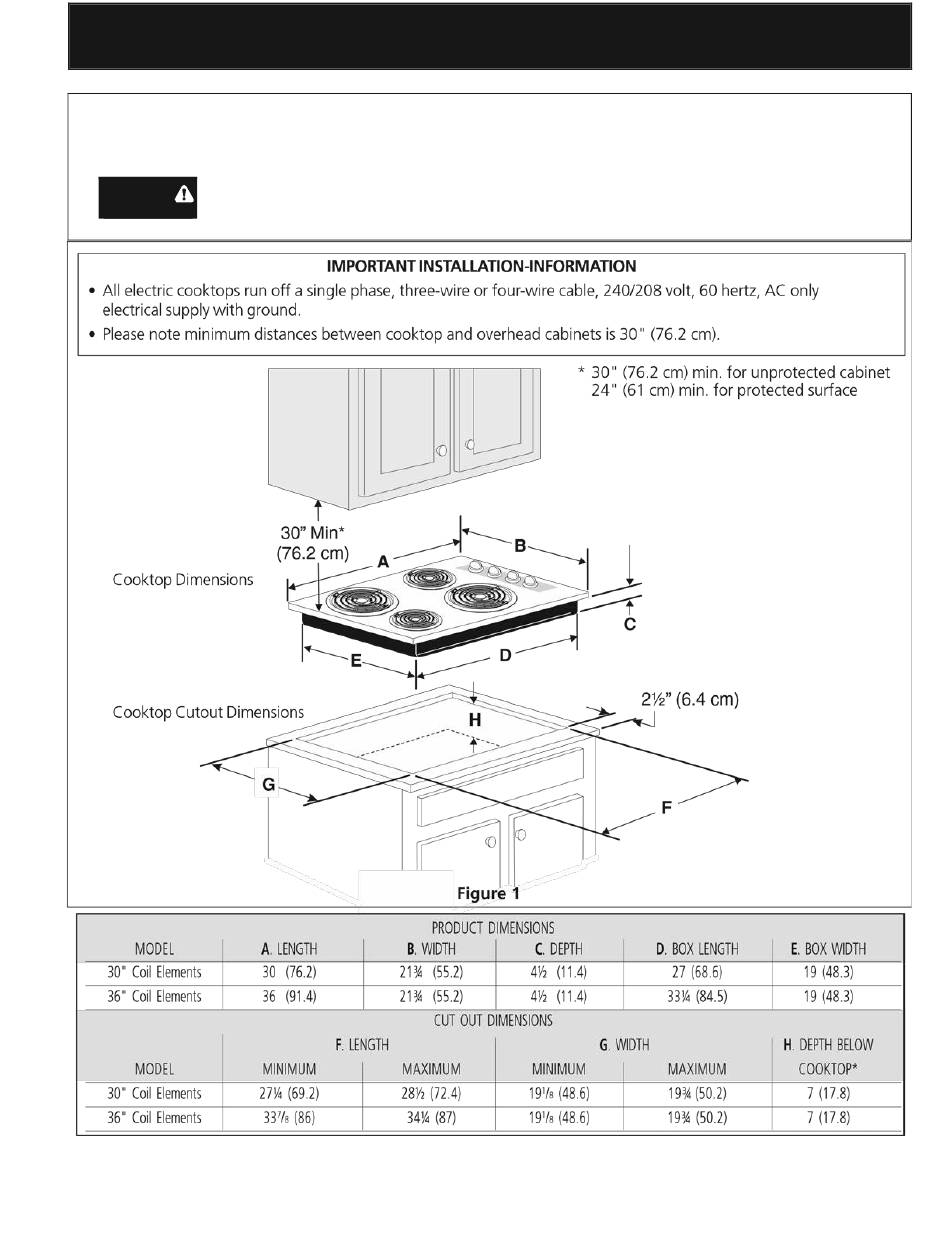

- Page 2 ELECTRIC COOKTOP INSTALLATION INSTRUCTIONS All dimensions are in inches (cm). * Allow 2" (5.1 cm) space below cooktop to clear the electric cable and allow for installation of the junction box on the wall at the P/N 318201423 (0506) Rev. A back of the cooktop.
-
Page 3: Important Safety Instructions
ELECTRIC COOKTOP INSTALLATION INSTRUCTIONS Important Notes to the Installer 2. This unit can consume up to 7300W at 240Vac, a circuit breaker of 40 Amp with wire gauge #8AWG 1. Read all instructions contained in these installation shall be used. instructions before installing the cooktop. -
Page 4: Cooktop Installation
ELECTRIC COOKTOP INSTALLATION INSTRUCTIONS 2. In the circuit breaker, fuse box or junction box: connect 2. Separate the green (or bare copper) and whiteappliance appliance and power supply cable wires as shown on cable wires. figure 3. 3. Cap the white wire from the power supply cable if a3-wire appliance cable is supplied. - Page 5 Refer to your Use and Care Guide for Sears service phone numbers, or call 1-800-4-MY-HOME . Please call if you have ®...
- Page 6 INSTRUCCIONES PARA LA INSTALACION DE LA ESTUFA ELECTRICA LA INSTALACION Y EL SERVICIO DEBEN SER EFECTUADOS POR UN INSTALADOR CALIFICADO. IMPORTANTE: GUARDE ESTAS INSTRUCCIONES PARA USO DEL INSPECTOR LOCAL DE ELECTRICIDAD. LEA Y GUARDE ESTAS INSTRUCCIONES PARA REFERENCIA FUTURA. PARA SU SEGURIDAD: No almanece ni utilice gasolina u otros vapores y líquidos inflamables en la proximidad de este o de cualquier otro artefacto.
- Page 7 INSTRUCCIONES PARA LA INSTALACION DE LA ESTUFA ELECTRICA MODELO MINÍMA MÁXIMA MINÍMA MÁXIMA DEBAJO DE LA ESTUFA* Modelo 30" 27¼ (69.2) 28½ (72.4) (48.6) 19¾ (50.2) 7 (17.8) Modelo 36" (86) 34¼ (87) (48.6) 19¾ (50.2) 7 (17.8) Todas las dimensiones se dan en pulgadas (cm). * Deje 2"...
-
Page 8: Notas Importantes Para El Instalador
INSTRUCCIONES PARA LA INSTALACION DE LA ESTUFA ELECTRICA Notas importantes para el instalador 2. Saque todo el material usado en el embalaje de la estufa antes de conectar el suministro eléctrico a la 1. Lea todas las instrucciones contenidas en este manual estufa. -
Page 9: Instrucciones Importantes De Seguridad
INSTRUCCIONES PARA LA INSTALACION DE LA ESTUFA ELECTRICA Nota importante al consumidor No se debe usar una alargadora para Conserve estas instrucciones y el Manual del usuario para enchufar este electrodomestico. Esto podría resultar en un incendio, un choque eléctrico u otro tipo de daño personal. referencia futura. - Page 10 INSTRUCCIONES PARA LA INSTALACION DE LA ESTUFA ELECTRICA NO conecte el alambre puesto a tierra a conectar el aparato y los cables residenciales como se muestra en la figura 3. una tubería de suministro de gas. NO conecte el Una conexión incorrecta del alambrado de suministro de energía eléctrica hasta que el aluminio con los conductores de cobre puede resultar en un electrodomestico haya sido permanentemente puesto a...
- Page 11 INSTRUCCIONES PARA LA INSTALACION DE LA ESTUFA ELECTRICA Ubicación del número de modelo y de serie La placa con el número de modelo y de serie está ubicada en el fondo de la estufa o en la base rectangular del quemador y puede verse al levantar la cubierta de la unidad.
