Page 1

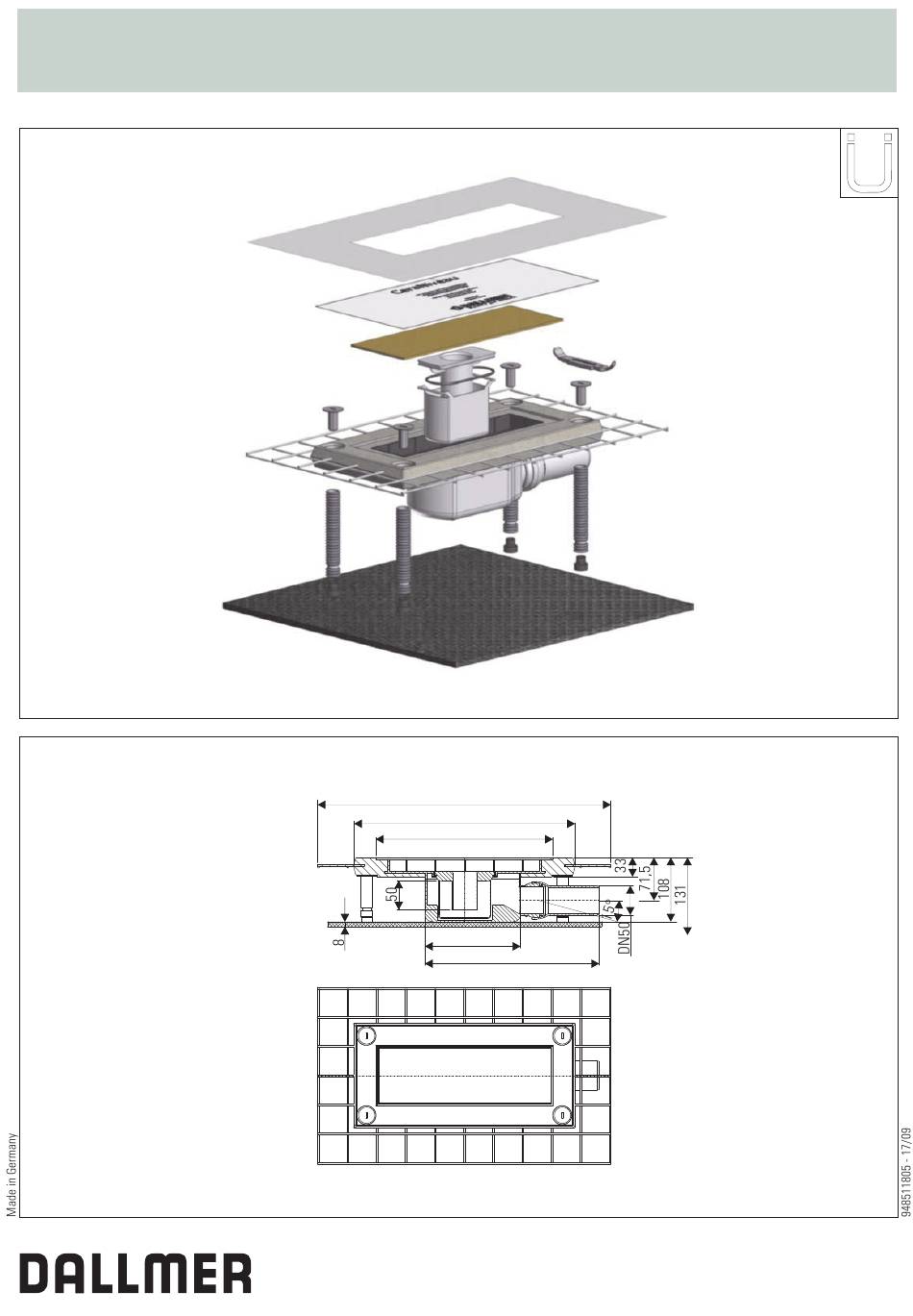

Inbouwmaten 304 x 104 Dimensiones de montaje Dimensões de montagem Dallmer GmbH + Co. KG · Wiebelsheidestr. 25 · 59757 Arnsberg · Germany Telefon +49 2932 9616 - 0 · Fax +49 2932 9616 - 222 · info@dallmer.de · www.dallmer.de...
Page 2
Nota: Impermeabilizaciones solidarias tienen que ser efectuadas según la DIN 18534 "Impermeabilizacion de espacios interiores". La conexión al sistema de drenaje / manguito de estanqueidad se realiza de acordo con las idicaciones de montaje de la empresa Dallmer. Nota: Vedações combinadas devem ser realizadas de acordo com a DIN 18534 "Vedações de interiores".
Page 3
Einbau Installation / Montage / Inbouw / Montaje / Montagem OKF mit 2% Gefälle FFL (finished floor level) with 2% down slopes Bord supérieur plancher fini par 2% pente Bovenzijde van de afgewerkte vloer met 2% Afschot Borde superior de suelo acabado con 2% pendiente Canto superior piso pronto com 2% descida min.
Page 4
Einbau Installation / Montage / Inbouw / Montaje / Montagem Ablaufstutzen nicht demontieren, sonst erlischt die Gewährleistung! Do not remove the drain plug; otherwise, the warranty will be void! Ne pas démonter la tubulure d'écoulement, sinon la garantie expire ! Demonteer de afvoerstomp niet, anders vervalt de garantie! No desmonte la tubuladura de desagüe.
Page 6
Einbau Installation / Montage / Inbouw / Montaje / Montagem 20a. Hinweis: Die Einhaltung dieser Einbau-Empfehlung in Verbindung mit dem Prüfbericht P-BA 224/2008 vom Frauenhofer Institut für Bauphysik ist Voraussetzung für einen Gewährleistungsanspruch auf der Grundlage unserer Verkaufs- und Lieferbedingungen. Note: Compliance with this installation recommendation is required for a warranty claim based on our sales and delivery conditions.
Page 7
Schallschutzablaufgehäuse CeraNiveau Sound-insulating drain body CeraNiveau / Siphon de sol antibruit CeraNiveau / Geluidsisolatie vloerafvoer CeraNiveau / Sumidero protección contra el ruido CeraNiveau / Escoamento do piso vedação acústica CeraNiveau 3 4 5 Nr./No./ Bezeichnung/Name/ Aufbauhöhe/Structure height/ Beschreibung/Description/ Hauter de montage/ N°/Nr./ Désignation/Aanduiding/ Description/Beschrijving/...
Page 8
Funktionsgeräusche (Abfluss-Fließgeräusche) Berechneter Installationspegel L in dB nach DIN 4109 aus Vergleichsmessungen, in Anlehnung an DIN 52219 mit Anregung durch ein Körperschallnormal (KGN). In, R Anforderungen nach DIN 4109 / VDI 4100 Messwerte DIN 4109 (Stand A1:2001) VDI 4100 (Stand 2007, Tabelle 2) Schallschutzstufen Mindest- erhöhte...
